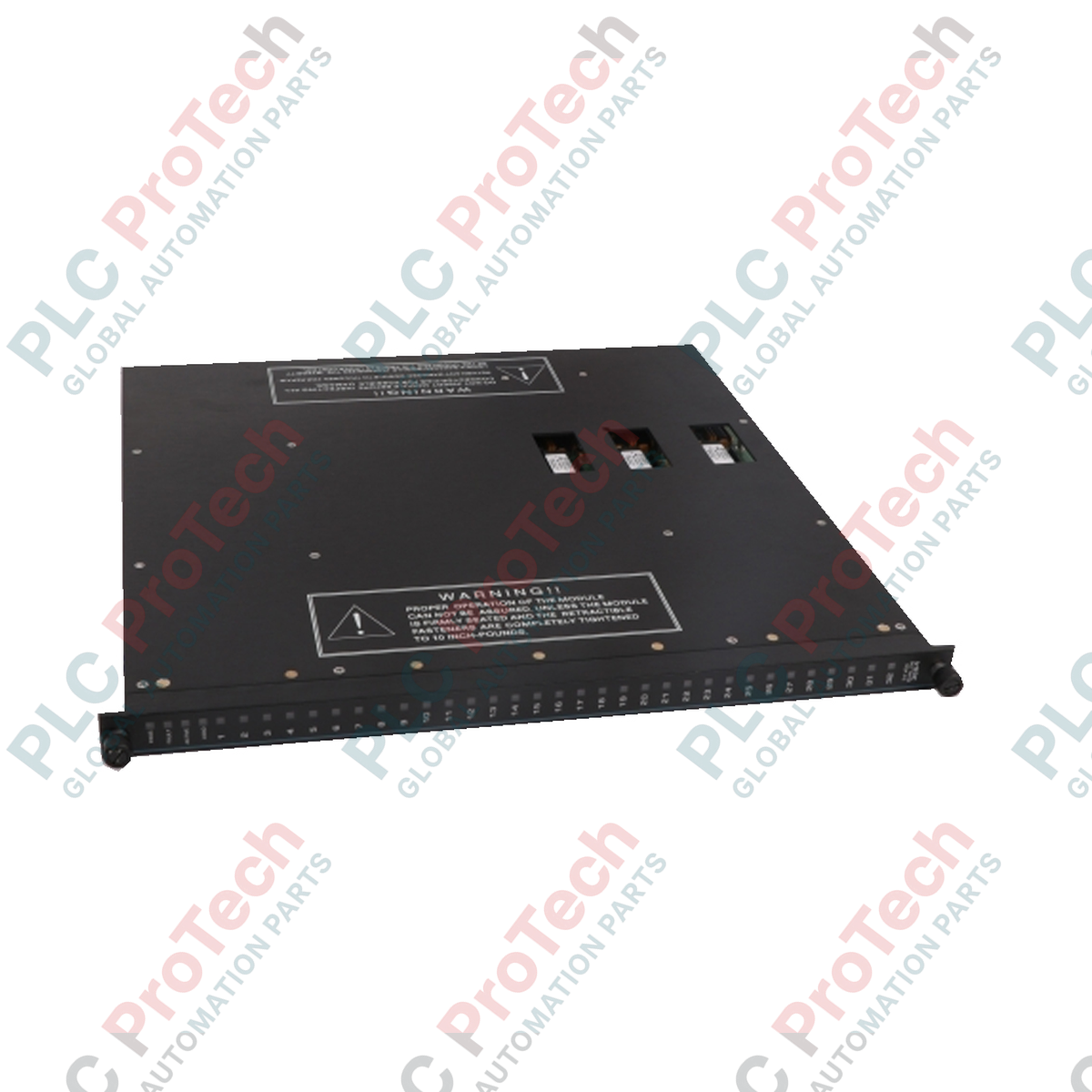

ماژول خروجی دیجیتال افزونه‌ای سه‌گانه (TMR) مدل 3664 از Triconex

مروری بر سیستم‌های حیاتی

 3664 (3664) از برند Triconex استاندارد طلایی ابزار دقیق ایمنی با دسترس‌پذیری بالا محسوب می‌شود. این قطعه که به‌عنوان یک ماژول خروجی دیجیتال ۳۲نقطه‌ای طراحی شده است، بخش جدایی‌ناپذیری از معماری افزونگی پیمانه‌ای سه‌گانه Triconex (TMR) به‌شمار می‌رود. این ماژول کنترل قابل‌اعتمادی برای عملگرهای حیاتی ایمنی، شیرهای سلونوئیدی و راه‌اندازهای موتور در محیط‌های پرخطر مانند پالایشگاه‌های نفت، کارخانه‌های فرآوری مواد شیمیایی و نیروگاه‌های هسته‌ای فراهم می‌کند. با استفاده از مدار خروجی تخصصی که در سه کانال مستقل رأی‌گیری می‌کند، 3664 اطمینان می‌دهد که هیچ نقطه خرابی منفردی حلقه ایمنی را به خطر نیندازد؛ در نتیجه، توقف‌های برنامه‌ریزی‌نشده عملاً حذف شده و دارایی‌های ارزشمند در برابر خرابی فاجعه‌بار محافظت می‌شوند.

معماری سخت‌افزار و منطق افزونگی

 Triconex 3664 از سازوکار پیشرفته رأی‌گیری خروجی استفاده می‌کند. این ماژول در داخل، سیگنال‌ها را از سه پردازنده مستقل دریافت می‌کند. این سیگنال‌ها از طریق مدار رأی‌گیر چهارگانه پردازش می‌شوند تا وضعیت نهایی خروجی بر اساس منطق اکثریت تعیین شود. این رأی‌گیری سخت‌افزاری در آخرین مرحله، پیش از خروج سیگنال از ماژول، انجام می‌شود و سطحی بی‌نظیر از تحمل خطا را فراهم می‌کند. هر یک از ۳۲ نقطه به‌صورت «مشترک» متصل است، اما همچنان یکپارچگی ایزولاسیون بالایی دارد. این ماژول به قابلیت‌های جامع خودعیب‌یابی مجهز است که وضعیت‌های گیرکردن در حالت روشن یا خاموش را بدون ایجاد اختلال در فرایند شناسایی می‌کنند. کدگذاری رنگی آبی تیره روی پنل جلویی نشان‌دهنده طبقه‌بندی آن به‌عنوان خروجی دیجیتال ۲۴ ولت DC در اکوسیستم Triconex است و شناسایی سریع دیداری آن را برای تیم‌های تعمیر و نگهداری آسان می‌کند.

مشخصات فنی اصلی

پرسش‌های متداول عملکردی

3664 چگونه جریان هجومی زیاد بارهای القایی را مدیریت می‌کند؟

این ماژول با ظرفیت هجومی قدرتمند 10 A به‌مدت 10 msطراحی شده است. این قابلیت به ماژول اجازه می‌دهد سلونوئیدها و کنتاکتورهای سنگین را که برای غلبه بر اصطکاک یا اندوکتانس به جریان اولیه زیادی نیاز دارند، بدون ایجاد خطا یا آسیب‌زدن به ترانزیستورهای خروجی راه‌اندازی کند.

آیا 3664 می‌تواند اتصال کوتاه سمت فیلد را شناسایی کند؟

بله. این ماژول از قابلیت‌های پیشرفته عیب‌یابی برای پایش وضعیت کلیدهای خروجی بهره می‌برد. اگر میان وضعیت فرمان‌داده‌شده و ولتاژ واقعی فیلد مغایرتی رخ دهد، ماژول وجود خطا را به پردازنده اصلی گزارش می‌کند و امکان تعمیر و نگهداری پیشگیرانه را پیش از به‌خطر افتادن عملکرد ایمنی فراهم می‌سازد.

آیا این ماژول با سیستم‌های قدیمی‌تر Triconex سازگار است؟

 3664 برای استفاده در سیستم‌های Triconex نسخه 9 تا 11 طراحی شده است. بااین‌حال، کاربران باید مطمئن شوند که نسخه‌های مجموعه پایانه خارجی (ETA) و نرم‌افزار سیستم (TriStation 1131) مربوطه با پیکربندی مشترک ۳۲نقطه‌ای خاص سازگار هستند.

پروتکل مهندسی فیلد و نصب

• یکپارچگی سیم‌کشی: اطمینان حاصل کنید که تمام سیم‌کشی‌های فیلد از اتصالات سرسیم‌دار باکیفیت استفاده می‌کنند. با توجه به قابلیت 2 A برای هر نقطه ، بررسی کنید مسیر برگشت مشترک ظرفیت مناسبی برای تحمل جریان تجمعی در صورت فعال‌شدن هم‌زمان چند خروجی داشته باشد تا از افت بیش‌ازحد ولتاژ جلوگیری شود.

• اتلاف حرارت: اگرچه توان مصرفی بخش منطق پایین است (< 10 وات)، سوئیچ‌کردن بارهای پرجریان موجب ایجاد گرمای موضعی می‌شود. فاصله استاندارد رک Triconex را رعایت کنید و مطمئن شوید سیستم تهویه تابلو جریان هوای یکنواختی را از روی پنل جلویی ماژول عبور می‌دهد تا از کاهش عملکرد حرارتی راه‌اندازهای خروجی جلوگیری شود.

• مدیریت جریان نشتی: حداکثر جریان نشتی بار 2 mA است. برای بارهای با امپدانس بالا یا رله‌های حساس، اطمینان حاصل کنید این جریان نشتی از آستانه «باید قطع شود» تجهیز فیلد بیشتر نباشد تا هنگام فرمان خاموش‌شدن خروجی، تجهیز همچنان برقدار نماند.

مزایای دوام صنعتی

 3664 برای مقاومت صنعتی شدید ساخته شده است. این ماژول با ایزولاسیون 1500 VDC نقاط از بک‌پلین حساس TMR در برابر گذراهای ولتاژ بالا که از فیلد منشأ می‌گیرند محافظت می‌کند. مدار آن برای محیط‌های دارای ارتعاش زیاد مقاوم‌سازی شده و در موارد قابل‌اعمال، استانداردهای سخت‌گیرانه پوشش همرنگ‌ساز G3 را برای محافظت در برابر آلاینده‌های خورنده جوی برآورده می‌کند. سازگاری رو به عقب آن تضمین می‌کند که سیستم‌های ایمنی قدیمی را بتوان با سخت‌افزار مدرن و قابل‌اعتماد ارتقا داد، بدون آنکه به بازسازی کامل زیرساخت سیم‌کشی فیلد موجود نیاز باشد.
