تولیدکننده: Triconex
شماره محصول: 3009
کشور سازنده:ایالات متحده آمریکا
نوع محصول: ماژولهای پردازنده اصلی پیشرفته (UMP)
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 1800g
ابعاد: ۳۱٫۰ سانتیمتر × ۲۲٫۵ سانتیمتر × ۴٫۰ سانتیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

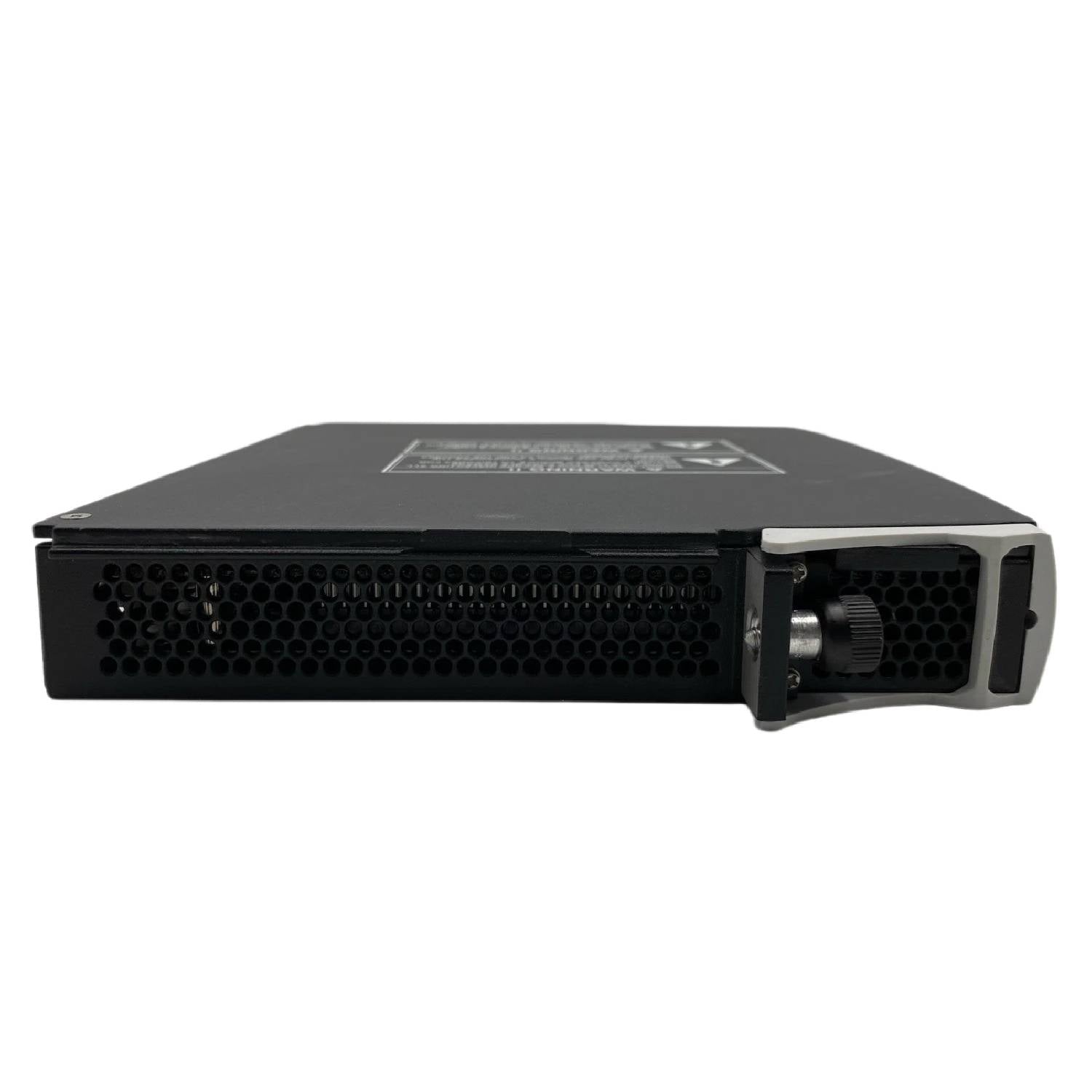

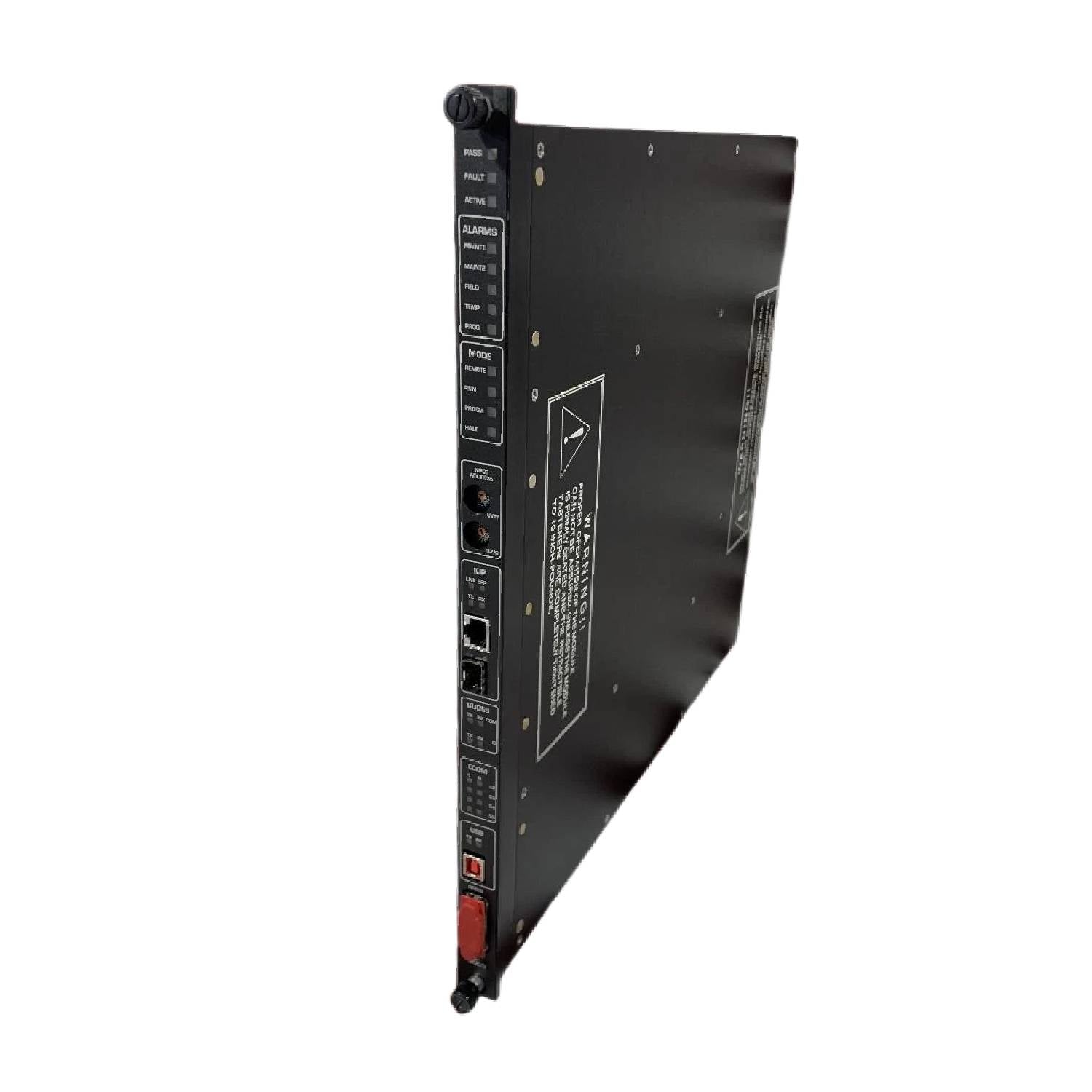

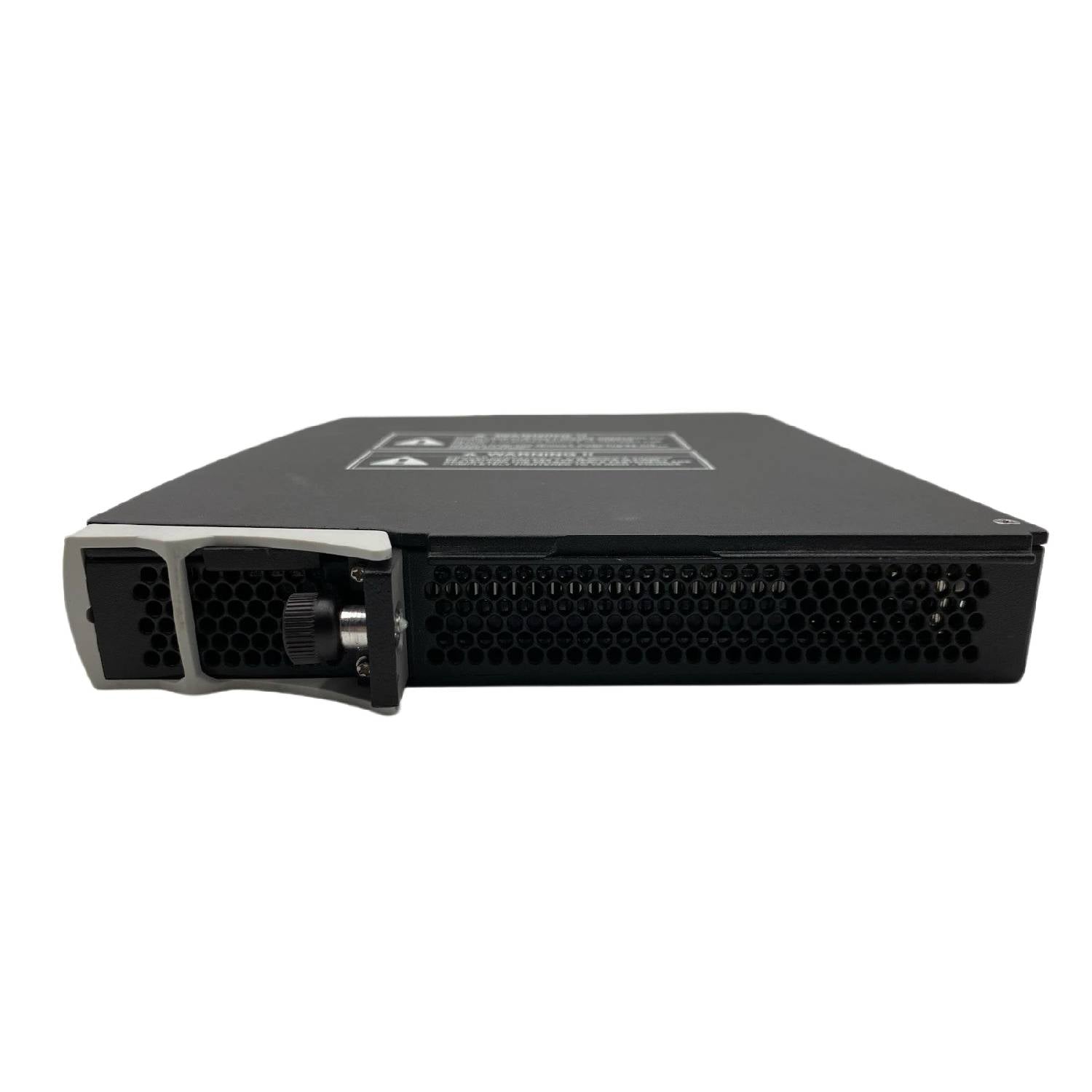

The 3009 (3009) پردازنده اصلی پیشرفته، ماژول محاسبات مرکزی برای سیستمهای ایمنی سهگانه افزونه Triconex است. این پردازنده منطق کنترل را اجرا میکند، رأیگیری سختافزاری انجام میدهد و ارتباط بین ماژولها را در معماری TriBus مدیریت میکند. ماژول از برنامههای ایمنی با رتبه SIL در توربینها، سیستمهای خاموشی پالایشگاه و سیستمهای مدیریت مشعل پشتیبانی میکند. پردازنده معماری دو هستهای، حافظه با سرعت بالا و اجرای اسکن قطعی را ادغام میکند. مهندسان این ماژول را در مکانهایی که عملیات مداوم ضروری است، بهکار میگیرند. تشخیص آنلاین و تعویض داغ زمان توقف کارخانه را کاهش میدهد. پردازنده با ماژولهای ورودی/خروجی از طریق کانالهای ایزوله و انتقالهای محافظت شده با CRC ارتباط برقرار میکند. 3009 UMP تحمل خطا را بهبود میبخشد، اجرای قطعی را حفظ میکند و در نصبهای ایمنی حیاتی، قابلیت دسترسی سیستم را افزایش میدهد.
The 3009 پردازنده از معماری سهگانه افزونه ماژولار استفاده میکند. سه پردازنده بهطور موازی کار میکنند و رأیگیری سختافزاری انجام میدهند. هر پردازنده منطق کنترل یکسانی را اجرا میکند. سیستم نتایج را در هر چرخه اسکن مقایسه میکند. کانالهای معیوب بهطور خودکار جدا میشوند.
ماژول شامل:
پردازنده دو هستهای QorIQ P1021
رابط ارتباطی اختصاصی TriBus
تبادل داده محافظت شده با CRC
انتقال حافظه مبتنی بر DMA
منطق تشخیص خطای سختافزاری
طراحی پردازنده قابل تعویض آنلاین
سرعت ارتباط TriBus بستگی به نوع شاسی دارد:
25 مگابیت بر ثانیه در شاسی 8110
1000 مگابیت بر ثانیه در شاسی پیشرفته 8120E
پردازنده شامل ساعت زمان واقعی با پشتیبانی باتری است. ثبت توالی رویدادها در هنگام قطع برق فعال باقی میماند. معماری از سیستمهای ایمنی SIL 1 تا SIL 3 پشتیبانی میکند.
| پارامتر | مشخصات |
|---|---|
| مدل | پردازنده اصلی پیشرفته 3009 |
| برند | تریکونکس |
| سری | سیستم ایمنی Tricon |
| نوع پردازنده | پردازنده اصلی پیشرفته UMP |
| معماری | معماری سهگانه افزونه ماژولار TMR |
| پردازنده اصلی | پردازنده دو هستهای QorIQ P1021 با فرکانس 800 مگاهرتز |
| حافظه | حافظه DRAM 256 مگابایت |
| NVRAM | 2 مگابایت با پشتیبانی باتری |
| حافظه فلش | حافظه فلش 128 مگابایت |
| سرعت TriBus | 25 مگابیت بر ثانیه / 1000 مگابیت بر ثانیه |
| ارتباطات | RS 485 با سرعت 2 مگابیت بر ثانیه |
| کُتباس ورودی/خروجی | RS 485 با سرعت 375 کیلوبیت بر ثانیه |
| پورت تشخیصی | RS 232 ایزوله شده |
| توان منطقی | < ۱۴ W |
| ایزولاسیون | پورت تشخیصی ۵۰۰ VDC |
| دمای عملیاتی | ۰ تا ۶۰ درجه سانتیگراد |
| دمای ذخیرهسازی | -۴۰ تا ۷۵ درجه سانتیگراد |
| رطوبت | ۵ تا ۹۵ درصد بدون تراکم |
| سازگاری سیستم | Tricon v11.x |
| نصب | شاسی اصلی Tricon |
| ابعاد | ۳۱٫۰ سانتیمتر × ۲۲٫۵ سانتیمتر × ۴٫۰ سانتیمتر |
| وزن | 1.8 کیلوگرم |
| مبدأ | ایالات متحده آمریکا |
آیا 3009 با کنترلرهای قدیمیتر Tricon سازگار است
بله. 3009 در سیستمهای Tricon v11.x کار میکند. به شاسی اصلی 8110 یا 8120E نیاز دارد. همترازی فریمور قبل از نصب لازم است.
آیا میتوان 3009 را بدون خاموشی به صورت آنلاین تعویض کرد
بله. این ماژول از تعویض داغ پشتیبانی میکند. پردازندههای باقیمانده در طول تعویض کنترل را حفظ میکنند. رأیگیری سیستم از اختلال خروجی جلوگیری میکند.
چه چیزی نشاندهنده خطای پردازنده در ماژول 3009 است
LEDهای خطا وضعیتهای ACTIVE، PASS و FAIL را نشان میدهند. تشخیصها همچنین خطاهای TriBus، ناسازگاری حافظه و تایماوت واچداگ را گزارش میدهند.
چه چیزی جایگزین پردازندههای منسوخ 3008 میشود
3009 به عنوان ارتقاء عملکرد برای سری 3008 عمل میکند. مهاجرت فریمور و دانلود پایگاه داده لازم است.
پردازنده را در شکاف تعریف شده توسط پیکربندی سیستم نصب کنید. از فریمور یکسان در هر سه پردازنده استفاده کنید. از ترکیب نسخههای مختلف پردازنده خودداری کنید. حداقل ۵۰ میلیمتر فضای جریان هوا در شاسی را حفظ کنید.
برای اتصالات RS 485 از کابلهای ارتباطی محافظت شده استفاده کنید. شیلد را فقط از یک طرف زمین کنید. این کار از نویز ارتباطی جلوگیری میکند.
باتری را در زمان نگهداری برنامهریزی شده تعویض کنید. از دست دادن باتری باعث غیرفعال شدن نگهداری ساعت زمان واقعی میشود.
The 3009 پردازنده در محیطهای با لرزش بالا کار میکند. معماری TMR نقاط خرابی تک را حذف میکند. TriBus محافظت شده با CRC یکپارچگی دادهها را بهبود میبخشد. تشخیصهای آنلاین خطاهای پنهان را شناسایی میکنند. این ماژول از نگهداری تعویض داغ پشتیبانی میکند. این طراحی ریسک خاموشی در پالایشگاهها، توربینها و سیستمهای خاموشی اضطراری را کاهش میدهد.
پردازنده زمانبندی اسکن قطعی را حفظ میکند. معماری افزونه تضمین میکند که در صورت خرابی سختافزار عملیات ادامه یابد. این ماژول همچنین از نصبهای با طول عمر طولانی و سازگاری با نسخههای قبلی پشتیبانی میکند.
