تولیدکننده: Triconex
شماره محصول: 3604E
کشور سازنده:ایالات متحده آمریکا
نوع محصول: ماژول خروجی دیجیتال
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 1800g
ابعاد: ۳۱٫۰ سانتیمتر × ۲۲٫۵ سانتیمتر × ۴٫۰ سانتیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

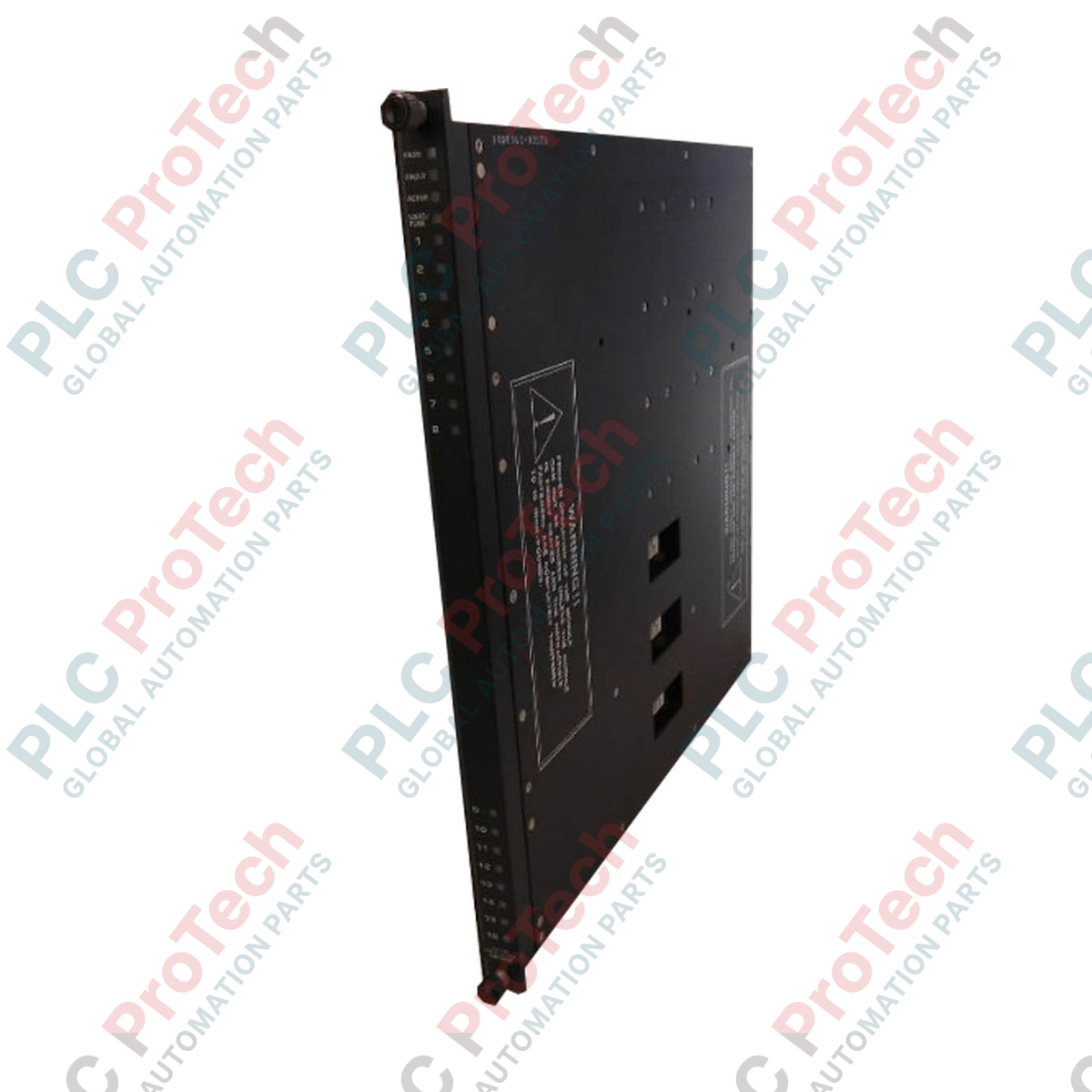

3604E (3604 E) یک ماژول خروجی دیجیتال TMR 24 VDC از Triconex است که برای سیستمهای ایمنی بحرانی خاموشی و قفل طراحی شده است. 3604E شانزده کانال خروجی غیر مشترک با معماری کامل سهگانه افزونگی مدولار ارائه میدهد. هر نقطه از درایورهای مستقل و رأیدهی سختافزاری استفاده میکند تا کنترل خروجی قطعی حتی در صورت خرابی یک کانال را تضمین کند.
ماژول معمولاً در سیستمهای خاموشی اضطراری، سیستمهای مدیریت مشعل، حفاظت توربین و پنلهای کنترل کمپرسور به کار میرود. 3604E تشخیص رأیدهنده خروجی، نظارت بازگشتی و نشانگرهای وضعیت به ازای هر نقطه را ادغام میکند. این عملکردها خطاهای سیمکشی، خرابی بار و کاهش کیفیت درایور را بدون قطع عملیات شناسایی میکنند. ماژول از بارهای جریان بالا مانند سلونوئیدها، رلهها و شیرهای قطع پشتیبانی میکند در حالی که نشتی کم و جداسازی بالا را حفظ میکند.
این 3604E پیادهسازی مدار خروجی سهگانه با منطق رأیدهنده سختافزاری:
سه درایور خروجی مستقل به ازای هر نقطه
رأیگیری 2 از 3 قبل از خروجی میدان
معماری خروجی غیر مشترک
حفاظت در برابر EMF معکوس روی ماژول
نظارت تشخیصی بازگشتی
پوشش تشخیص رأیدهنده خروجی
هر نقطه خروجی شامل نشانگرهای وضعیت اختصاصی از جمله حالت روشن/خاموش و نظارت بر خطا است. تغییر وضعیت تشخیصی صحت درایور را تأیید کرده و خطاهای پنهان را شناسایی میکند. نرخ تغییر وضعیت حداکثر، پوشش تشخیصی کامل در حین عملیات را پشتیبانی میکند.
ماژول نیاز به خاتمه میدان فیوز شده خارجی دارد. هر خروجی باید تغذیه شود، از جمله نقاط استفاده نشده در پنلهای غیر مشترک برای حفظ پوشش تشخیصی.
| پارامتر | مشخصات |
|---|---|
| مدل | 3604E |
| برند | Triconex |
| نوع ماژول | ماژول خروجی دیجیتال TMR |
| نوع خروجی | 24 VDC |
| تعداد نقاط | 16 نقطه غیر مشترک |
| معماری | سهگانه افزونگی مدولار |
| دامنه ولتاژ | دامنه ولتاژ 22 تا 45 VDC |
| ولتاژ اسمی | 24 VDC |
| رتبه جریان | حداکثر 2.0 A به ازای هر نقطه |
| جریان موجی | 10 A به مدت 10 میلیثانیه |
| جریان نشتی | حداکثر 2 mA |
| توان منطقی | کمتر از 10 W |
| افت ولتاژ | معمولاً کمتر از 4 V |
| جداسازی نقطهای | حداقل 1500 VDC |
| حفاظت خروجی | دیود معکوس روی ماژول I/O |
| نیازمندی فیوز | فیوز سریع ۲.۵ آمپر به ازای هر نقطه |
| پوشش تشخیصی | تشخیص رأیدهنده خروجی |
| شاخصهای وضعیت | عبور، خطا، فعال به ازای هر ماژول |
| شاخصهای نقطهای | روشن/خاموش به ازای هر خروجی |
| دمای کاری | دمای کاری ۰ تا ۶۰ درجه سانتیگراد |
| دمای ذخیرهسازی | دمای ذخیرهسازی -۴۰ تا ۸۵ درجه سانتیگراد |
| رطوبت | رطوبت ۵ تا ۹۵ درصد بدون تراکم |
| ابعاد | ابعاد ۳۱۰ در ۲۲۵ در ۴۰ میلیمتر |
| وزن | وزن ماژول فقط ۱.۸ کیلوگرم |
| وزن حمل و نقل | وزن بستهبندی معمولی ۵ کیلوگرم |
| کد رنگ | آبی تیره |
| مبدأ | ایالات متحده آمریکا |
| نصب | شکاف شاسی Tricon |
| تعویض داغ | پشتیبانی شده در سیستم TMR |
| شرایط | افت ولتاژ |
|---|---|
| فقط بکپلن | معمولاً کمتر از ۳ ولت DC در ۵۰۰ میلیآمپر |
| حداکثر بار بکپلن | کمتر از ۳ ولت DC حداکثر در ۲ آمپر |
| با کابل ۱۰ فوت | معمولاً کمتر از ۴ ولت DC در ۵۰۰ میلیآمپر |
| با کابل ۱۰ فوت | کمتر از ۵ ولت DC حداکثر در ۲ آمپر |
| با کابل ۹۹ فوت | معمولاً کمتر از ۶ ولت DC در ۵۰۰ میلیآمپر |
| با کابل ۹۹ فوت | کمتر از ۱۱ ولت DC حداکثر در ۲ آمپر |
آیا 3604E یک ماژول خروجی کاملاً افزونه است؟
بله. 3604E از مسیرهای راننده سهگانه با منطق رأیگیری ۲ از ۳ استفاده میکند.
آیا خروجیها از یکدیگر عایقبندی شدهاند؟
بله. تمام ۱۶ خروجی غیر مشترک و به صورت جداگانه تا ۱۵۰۰ ولت DC عایقبندی شدهاند.
آیا 3604E بارهای القایی را پشتیبانی میکند؟
بله. حفاظت دیود معکوس داخلی از سیمپیچهای سلونوئید و رله پشتیبانی میکند.
چرا باید خروجیهای استفاده نشده برق داشته باشند؟
تشخیصها نیاز به برق در تمام نقاط برای شناسایی خطاهای سیمکشی و راننده دارند.
از فیوز سریع ۲.۵ آمپر برای هر خروجی روی پنل ترمینال میدانی استفاده کنید. این از مدارهای راننده محافظت میکند.
باید به تمام نقاط خروجی از جمله کانالهای استفاده نشده برق داده شود. این اطمینان میدهد که پوشش تشخیصی کامل است.
دستگاههای سرکوب را روی کابلهای بلند نصب کنید. این باعث کاهش افت ولتاژ و بهبود پایداری سوئیچینگ میشود.
این 3604E کنترل خروجی قطعی برای حلقههای ایمنی SIL فراهم میکند. معماری سهگانه از خرابیهای تک راننده جلوگیری میکند.
تشخیص به ازای هر نقطه، شرایط مدار باز، خرابی فیوز و از دست دادن بار را شناسایی میکند. این باعث کاهش عملیات ناایمن میشود.
عایقبندی بالا و خروجیهای غیر مشترک از انتشار خطا بین کانالها جلوگیری میکند. این موضوع یکپارچگی سیستم را بهبود میبخشد.
حفاظت در برابر EMF معکوس و قابلیت مقابله با افزایش ناگهانی جریان، بارهای القایی سنگین رایج در سیستمهای خاموشی را پشتیبانی میکند.
