تریکونکس 3624 | تریکونکس | ماژول خروجی دیجیتال

مروری بر اجزای سیستم ایمنی TMR

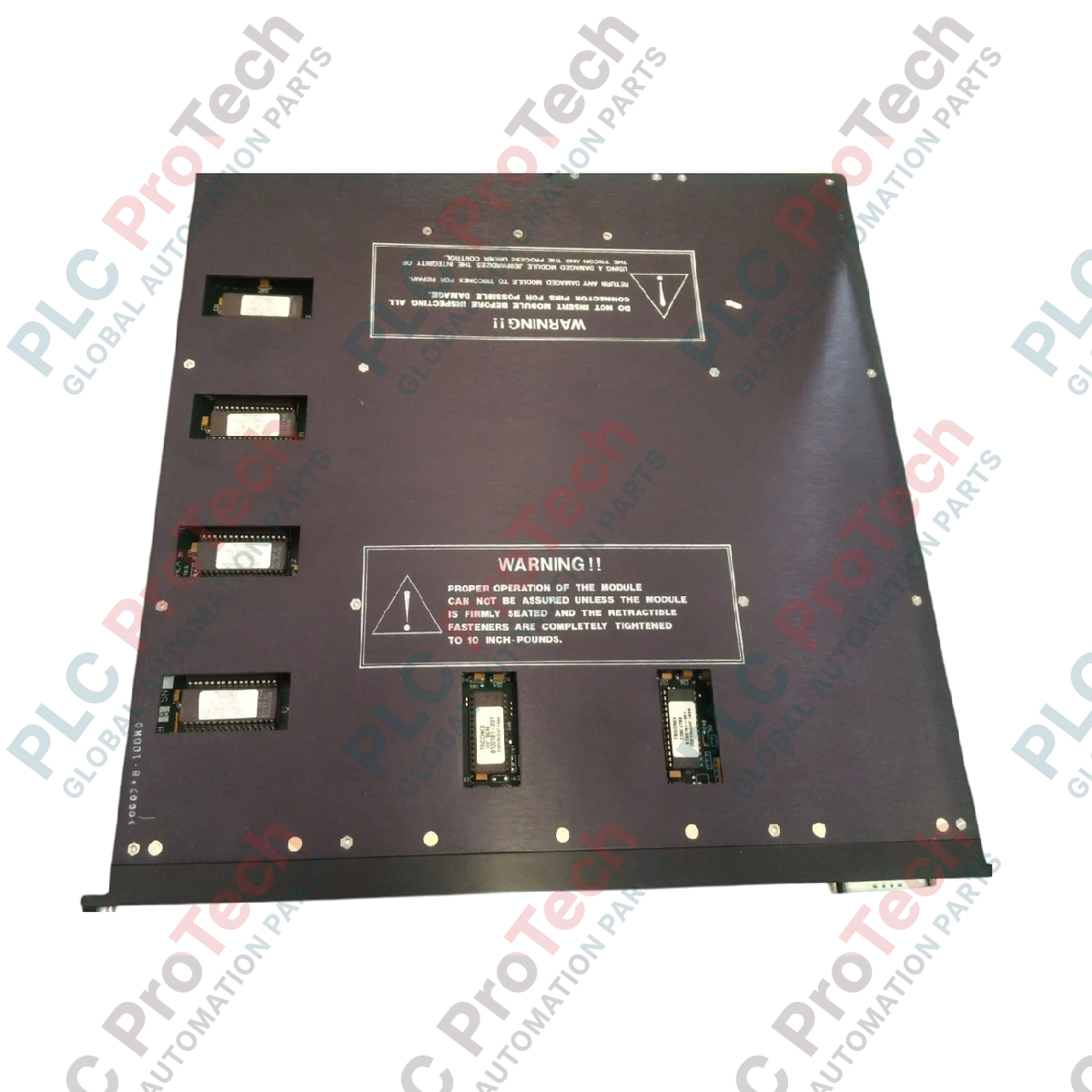

TRICONEX 3624 (3624) یک ماژول خروجی دیجیتال 24 ولت DC با قابلیت اطمینان بالا است که به‌طور خاص برای سیستم ایمنی Triconex Triple Modular Redundant (TMR) طراحی شده است. این ماژول خروجی نظارت‌شده، 16 سیگنال خروجی مشترک را فراهم می‌کند و حداکثر دسترسی فرآیند و یکپارچگی ایمنی را در محیط‌های حساس مانند پالایشگاه‌های نفت، کارخانه‌های فرآوری شیمیایی و نیروگاه‌ها تضمین می‌کند. با استفاده از معماری TMR، 3624 نقاط شکست منفرد را حذف کرده و با رأی‌گیری سخت‌افزاری اطمینان حاصل می‌کند که دستورات منطقی حتی در صورت خرابی یک کانال به‌درستی اجرا شوند. در کاربردهای حیاتی، این ماژول برای کاهش زمان‌های توقف ناخواسته و حفظ سطح یکپارچگی ایمنی (SIL) 3 ضروری است.

معماری سخت‌افزاری و منطق نظارت

Triconex 3624 به‌عنوان یک ماژول خروجی دیجیتال نظارت‌شده طبقه‌بندی می‌شود. برخلاف ماژول‌های خروجی دیجیتال استاندارد، این ماژول دارای تشخیص پیشرفته «بازگشت حلقه» است. هر مدار خروجی به‌طور مداوم برای شناسایی شرایط «گیرکردن روشن» و «گیرکردن خاموش» و همچنین صحت سیم‌کشی میدانی نظارت می‌شود. اگر اختلافی بین وضعیت فرمان داده شده و وضعیت واقعی میدانی رخ دهد، ماژول از طریق کنترلر Tricon خطای مربوطه را اعلام می‌کند. این ماژول دارای 16 نقطه خروجی با بازگشت مشترک است که برای عملکردهای ایمنی با چگالی بالا (SIF) بهینه شده است. طراحی مقاوم 24 ولت DC آن دامنه ولتاژ 16 تا 30 ولت DC را پشتیبانی می‌کند و در برابر نوسانات منبع تغذیه که در شبکه‌های صنعتی رایج است، مقاوم است.

مشخصات فنی اصلی

سؤالات متداول کاربرد صنعتی

• آیا می‌توان TRICONEX 3624 را در حالی که سیستم آنلاین است تعویض کرد؟ بله. این ماژول از قابلیت Hot-Spare پشتیبانی می‌کند. وقتی در پیکربندی دو اسلات نصب شود، می‌توان ماژول معیوب 3624 را بدون قطع برنامه کنترل فعال خارج و جایگزین کرد و حفاظت مداوم از دارایی‌های کارخانه را تضمین نمود.

• منظور از «نظارت‌شده» برای این ماژول چیست؟ نظارت به توانایی ماژول در بررسی سلامت بار و سیم‌کشی میدانی اشاره دارد. این ماژول مدارهای باز و اتصال کوتاه در میدان را بررسی می‌کند و لایه‌ای از تشخیص را فراهم می‌آورد که در خروجی‌های دیجیتال استاندارد وجود ندارد.

• آیا این ماژول با شاسی‌های قدیمی‌تر Tricon سازگار است؟ 3624 برای استفاده در سیستم‌های Tricon نسخه 9 و بالاتر طراحی شده است. قبل از نصب، همیشه سازگاری فریم‌ور پردازنده اصلی سیستم خود را از طریق نرم‌افزار TriStation 1131 بررسی کنید.

راهنمای نصب و مدیریت حرارتی

• سیم‌کشی میدانی و اشتراک‌گذاری: اطمینان حاصل کنید که منبع تغذیه 24 ولت DC میدانی به‌درستی فیوز شده است. از آنجا که 16 نقطه مشترک هستند، بررسی کنید که جریان کل از محدودیت‌های حرارتی بک‌پلین تجاوز نکند. برای همه اتصالات از فریول‌های با کیفیت بالا استفاده کنید تا از تماس ناپایدار جلوگیری شود.

• نیازهای خنک‌سازی اسلات: حداقل فاصله 50 میلی‌متر در بالا و پایین شاسی Tricon حفظ شود. ماژول‌های TMR در هنگام سوئیچینگ با فرکانس بالا گرمای متمرکزی تولید می‌کنند؛ اطمینان از جریان هوای عمودی برای جلوگیری از پیری زودرس خازن‌های الکترولیتی داخلی حیاتی است.

• شاخص‌های تشخیصی: پس از نصب، LED «PASS» باید به‌صورت سبز ثابت روشن باشد. اگر LED «FAULT» به رنگ کهربایی است، مانیتور تشخیصی TriStation را برای خطاهای «نقطه‌ای» خاص بررسی کنید که معمولاً نشان‌دهنده اتصال کوتاه در دستگاه میدانی خارجی است.

قابلیت اطمینان در محیط‌های سخت

TRICONEX 3624 برای مقاومت در برابر شرایط سخت صنعتی ساخته شده است. دارای پوشش محافظ است تا در برابر خوردگی شیمیایی و رطوبت محافظت کند. این ماژول برای مقاومت در برابر لرزش‌های شدید آزمایش شده و مناسب نصب در کابینت‌های نزدیک به ماشین‌آلات سنگین چرخان یا توربومکانیکی است. سازگاری رو به پایین آن تضمین می‌کند که کاربران قدیمی Tricon بتوانند حلقه‌های ایمنی خود را بدون نیاز به بازسازی کامل سیستم ارتقا دهند.
