تولیدکننده: Bently Nevada
شماره محصول: 990-05-XX-01-CN 165335-10
کشور سازنده:ایالات متحده آمریکا
نوع محصول: فرستنده ارتعاش 990
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 430g
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

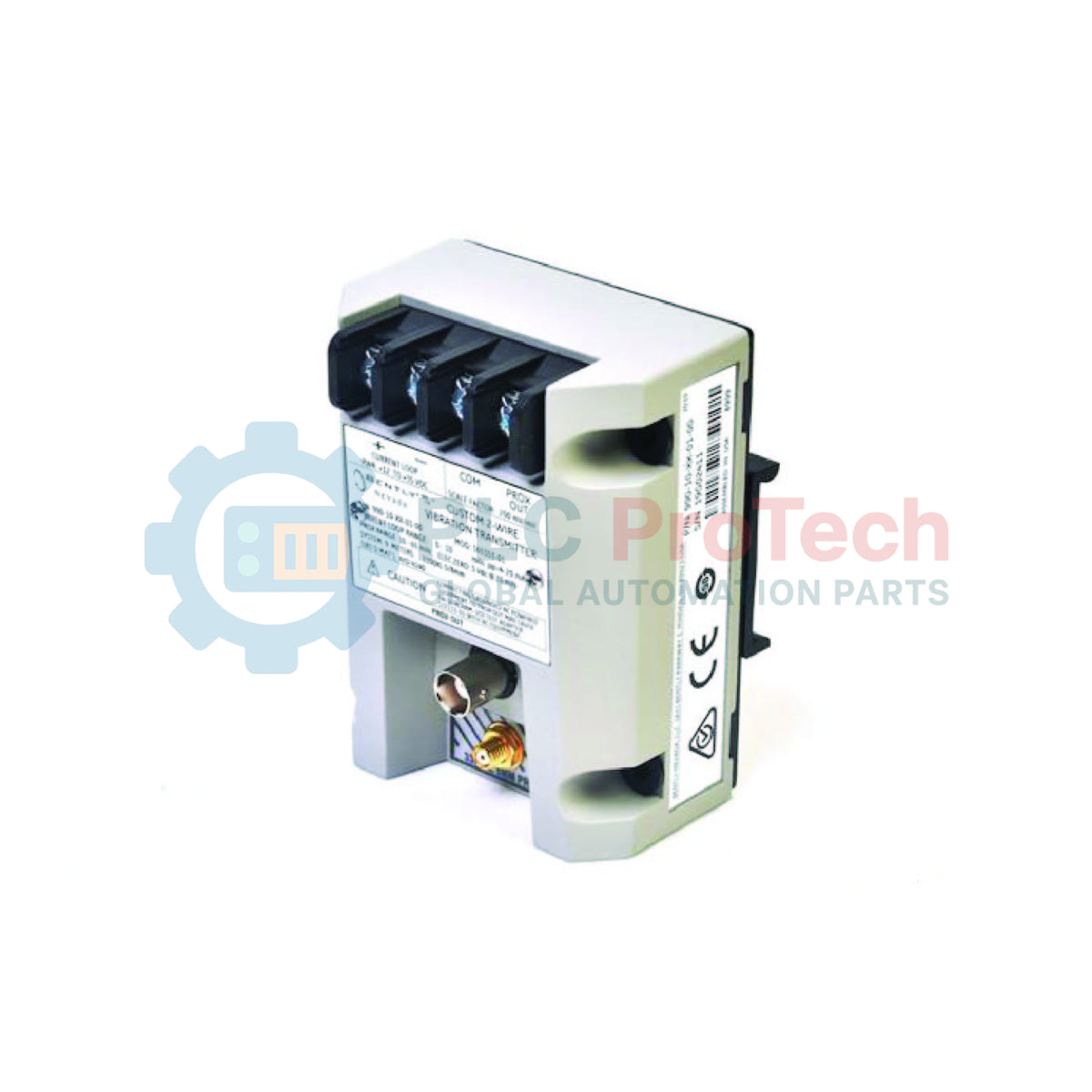

990-05-XX-01-CN MOD: 165335-10 یک ترانسمیتر ارتعاش 990 دو سیمه و تغذیهشونده از حلقه است که توسط Bently Nevada (یکی از کسبوکارهای Baker Hughes) برای حفاظت پیوسته از ماشینآلات و اتصال مستقیم به شبکههای کنترل صنعتی طراحی شده است. این دستگاه قابل نصب در محل، الکترونیک شرطیسازی سیگنال یک حسگر مجاورتی و یک ترانسمیتر را در محفظهای یکپارچه و جمعوجور ترکیب میکند. این دستگاه سیگنالهای ورودی را از یک پرُب مجاورتی جریان گردابی بدون تماس 3300 XL 8mm و کابل رابط دریافت کرده و تغییرات خام و پُرفرکانس فاصله بسیار کم را به یک حلقه جریان آنالوگ خطی ۴ تا ۲۰ میلیآمپر تبدیل میکند. این حلقه جریان پیوسته را میتوان مستقیماً به سیستمهای کنترل توزیعشده (DCS)، کنترلکنندههای منطقی برنامهپذیر (PLC) یا ثبتکنندههای داده فرایندی استاندارد هدایت کرد، بدون پیچیدگی اضافیِ استفاده از یک مانیتور جداگانه و رکمحور برای حفاظت از ماشینآلات.
این پیکربندی خاص دارای مقیاس اندازهگیری تماممقیاسِ کالیبرهشده در کارخانه، از ۰ تا ۵ میل pp (۰ تا ۱۲۵ میکرومتر pp) است که برای ردیابی دامنه ارتعاش شعاعی شفت در ماشینآلات دوار بهینه شده است. بدنه ترانسمیتر به گیرههای استاندارد ریل DIN با عرض ۳۵ میلیمتر مجهز است تا نصب سریع و ایمن آن بهصورت اتصال فشاری در محفظههای مارشالینگ میدانی یا جعبههای اتصال محلی امکانپذیر شود. این سختافزار که با گزینه تأییدیه آژانس CN دارای گواهی است، الزامات سختگیرانه چارچوبهای ایمنی بینالمللی و منطقهای، از جمله استانداردهای مناطق خطرناک ATEX/IECEx و NEPSI چین برای نواحی طبقهبندیشده را برآورده میکند. پسوند تخصصی MOD: 165335-10 نشاندهنده یک اصلاح مهندسی تحت کنترل کارخانه است که تطبیق دقیق قطعات سختافزاری یا تنظیم فیلتر داخلی خاصی را برای بهینهسازی سنجههای ماشینآلات فراهم میکند، در حالی که ابعاد فیزیکی یکسان باقی میمانند.
| جایگاه کد گزینه | مقدار گزینه انتخابشده | جزئیات فنی |
|---|---|---|
| شماره مدل | 990 | خانواده محصولات ترانسمیتر ارتعاش 990 |
| A: گزینه تماممقیاس | -05 | مقیاس اندازهگیری ۰ تا ۵ میل پیکبهپیک (۰ تا ۱۲۵ میکرومتر پیکبهپیک) |
| B: گزینه طول سیستم | -XX | طول قابل پیکربندی حلقه سیستم (مطابق با طراحی پروب/کابل) |
| C: گزینه نصب | -01 | گیرههای ریل DIN ۳۵ میلیمتری نصبشده در کارخانه |
| D: تأییدیه سازمانهای ذیصلاح | -CN | تأییدیههای مناطق خطرناک ترکیبی ATEX/IECEx و NEPSI چین |
| کد اصلاح | MOD: 165335-10 | کد اصلاح پیکربندی سختافزار تخصصی کارخانه |
| پارامتر | جزئیات |
|---|---|
| سازنده | بنتلی نوادا (بیکر هیوز) |
| شناسایی شماره قطعه | 990-05-XX-01-CN MOD: 165335-10 |
| نوع محصول | ترانسمیتر دو سیمه ارتعاش مجاورتی |
| کالیبراسیون خطی تماممقیاس | جابجایی پیکبهپیک ۰ تا ۵ میل (۰ تا ۱۲۵ میکرومتر پیکبهپیک) |
| سیگنالدهی حلقه خروجی | حلقه جریان متناسب ۴ تا ۲۰ میلیآمپر DC |
| ضریب مقیاس خروجی بافرشده | ۷٫۸۷ ولت بر میلیمتر اسمی (۲۰۰ میلیولت بر میل)، متناظر با ولتاژ شکاف خام پروب |
| امپدانس خروجی بافرشده | ۱۰ کیلواهم اسمی (محافظتشده در برابر خطاهای اتصال کوتاه مداوم) |
| محدوده ولتاژ تغذیه | تغذیه حلقه +12 Vdc تا +35 Vdc در محل اتصالات ترمینال الزامی است |
| تطبیق هسته مبدل | کالیبرهشده برای حلقههای پروب مجاورتی استاندارد 3300 XL 8mm و کابل رابط |
| ظرفیت بلوک سیمکشی میدانی | ترمینالبلوک با قابلیت پذیرش سطح مقطع سیم تا 1.5 میلیمتر مربع (16 تا 24 AWG) |
| جنس ساخت محفظه | ساختار بدنه پلیکربنات یکپارچه با صفحه پایه آلومینیومی |
| وزن خالص قطعه | 0.43 کیلوگرم (0.9 پوند) |
| وزن کل حمل | 1.50 کیلوگرم (3.3 پوند) |
| محدوده دمای عملیاتی | -35 درجه سانتیگراد تا +85 درجه سانتیگراد |
| محدوده دمای نگهداری | -51 درجه سانتیگراد تا +100 درجه سانتیگراد |
| شاخص رطوبت نسبی | حداکثر 95٪، در شرایط جوی بدون میعان |
| عنصر رابط | تخصیص عملکرد |
|---|---|
| درگاه کواکسیال PROBE | نقطه اتصال کواکسیال مینیاتوری برای دریافت کابل رابط مبدل ورودی |
| ترمینال + (SIG) | اتصال مثبت حلقه جریان برای دریافت ورودیهای تغذیه حلقه +12 تا +35 Vdc |
| ترمینال - (COM) | اتصال منفی حلقه جریان برای بازگرداندن سیگنال اندازهگیری تنظیمشده 4 تا 20 میلیآمپر |
| درگاه BUF BNC | سوکت BNC ایزوله پنل جلویی برای ارائه موجهای ولتاژ خام سنسور |
