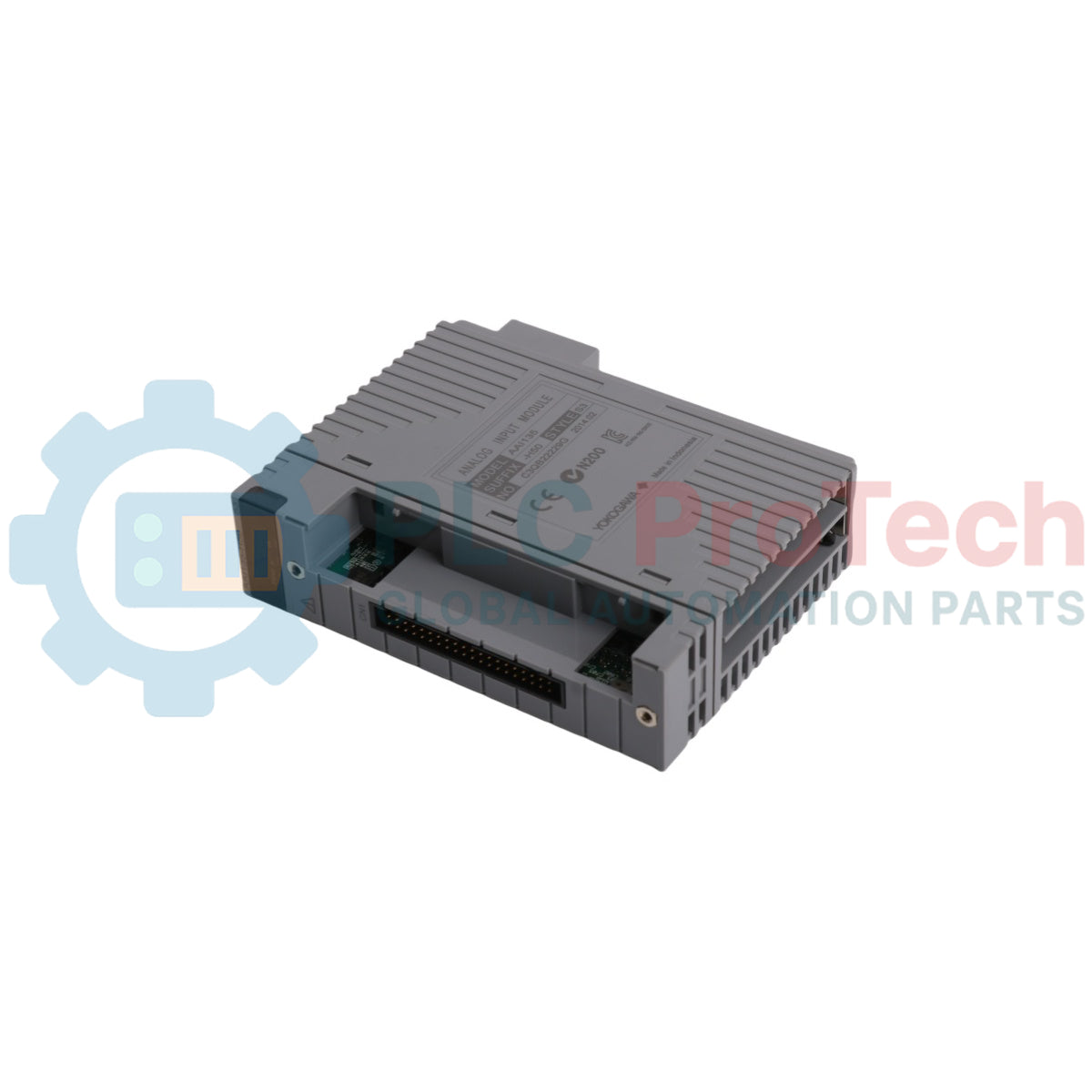

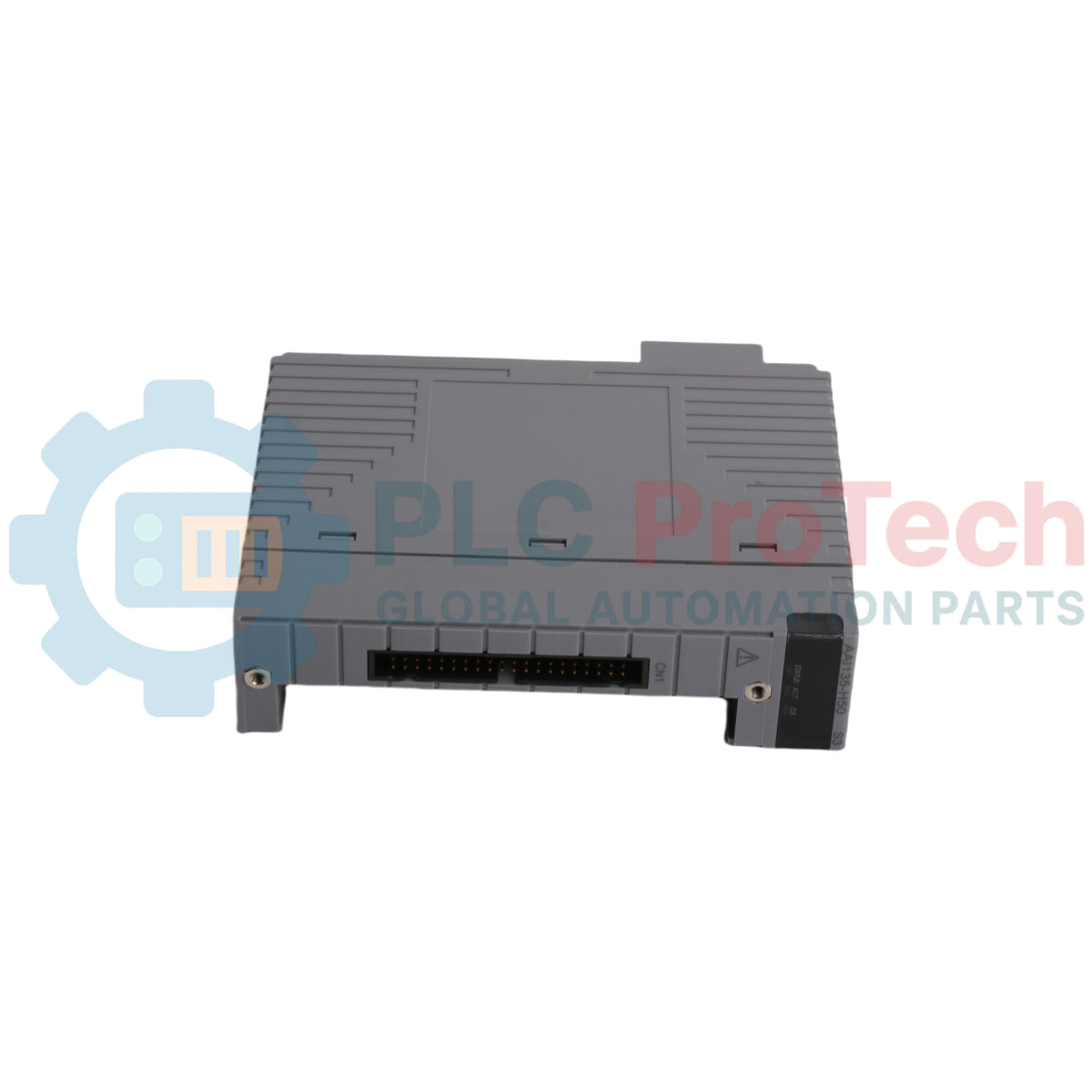

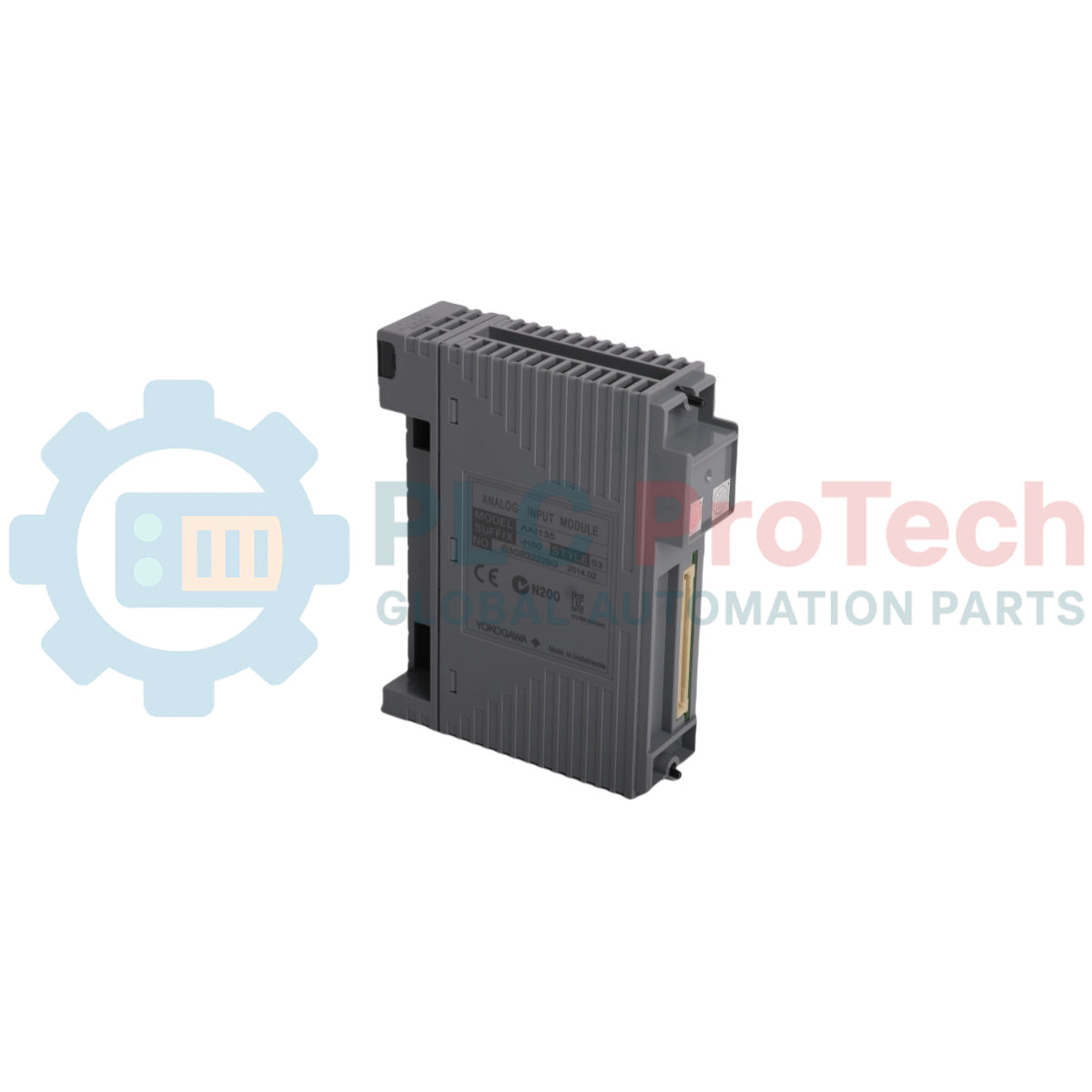

ماژول خروجی آنالوگ Yokogawa HART مدل AAI543-H50 S1 (FIO)

مروری بر محصول

 Yokogawa AAI543-H50 S1 (AAI543H50S1) یک ماژول خروجی آنالوگ ۱۶ کاناله با عملکرد بالا است که برای سیستم‌های کنترل یکپارچه تولید CENTUM VP و CS 3000 طراحی شده است. این ماژول سیگنال‌های جریان دقیق ۴ تا ۲۰ میلی‌آمپر را برای کنترل تجهیزات میدانی مانند شیرهای کنترلی، عملگرها و کنترل‌کننده‌های درایو با سرعت متغیر فراهم می‌کند.  AAI543-H50 S1 که برای صنایع فرایندی حساس، از جمله LNG، تولید دارو و پالایش طراحی شده است، از ارتباط یکپارچه HART پشتیبانی می‌کند. این قابلیت امکان عبور یکپارچه داده‌های دیجیتال را فراهم می‌سازد و کالیبراسیون موقعیت‌دهنده شیر و پایش عیب‌یابی از راه دور را مستقیماً از ایستگاه کاری DCS ممکن می‌کند؛ در نتیجه، نیاز به تعمیر و نگهداری دستی در محل به‌طور چشمگیری کاهش یافته و ایمنی عملیاتی افزایش می‌یابد.

تشریح پسوند

کد مدل AAI543-H50 S1 قابلیت‌های عملکردی مشخص و بازنگری سخت‌افزاری ماژول را تعیین می‌کند:

• AAI543: مدل پایه را به‌عنوان ماژول خروجی آنالوگ ۱۶ کاناله (۴ تا ۲۰ میلی‌آمپر) مشخص می‌کند.

• -H (ارتباط HART): نشان می‌دهد که ماژول به مدولاسیون/دمودولاسیون سیگنال HART مجهز است. این ماژول می‌تواند اطلاعات دیجیتال را به‌صورت سوارشده بر سیگنال آنالوگ ۴ تا ۲۰ میلی‌آمپر منتقل کند تا مدیریت تجهیزات هوشمند میدانی امکان‌پذیر شود.

• 5 (پشتیبانی از افزونگی): نشان می‌دهد که ماژول برای افزونگی دوگانه آماده است. هنگام نصب جفتی روی برد ترمینال دارای قابلیت افزونگی، در صورت خرابی یکی از ماژول‌ها، انتقال سیگنال‌های کنترلی بدون پرش را تضمین می‌کند.

• 0 (مشخصات پایه): مشخصات عملکردی استاندارد، بدون موانع ایمنی ذاتی تخصصی، را نشان می‌دهد.

• S1 (سبک 1): اولین سبک سخت‌افزاری را مشخص می‌کند و سازگاری با بک‌پلین‌های FIO موجود و مسیر جایگزینی مطمئن برای معماری‌های فعلی سیستم را فراهم می‌سازد.

مشخصات فنی

پرسش‌های متداول فنی

پرسش ۱: پسوند «H» چه مزیتی برای نگهداری شیر دارد؟

پاسخ ۱: «H» نشان‌دهنده پشتیبانی از HART است. این قابلیت به مهندسان امکان می‌دهد با استفاده از نرم‌افزار Yokogawa PRM (مدیریت منابع کارخانه)، آزمون‌های کورس جزئی را روی شیرها اجرا کنند یا کدهای خطای موقعیت‌دهنده را از راه دور و از طریق AAI543-H50 S1 بررسی کنند؛ بنابراین، بازرسی‌های فیزیکی غیرضروری در مناطق خطرناک حذف می‌شوند.

پرسش ۲: آیا می‌توانم از AAI543-H50 S1 در پیکربندی غیر افزونه استفاده کنم؟

پاسخ ۲: بله. اگرچه «5» نشان‌دهنده پشتیبانی از افزونگی است، ماژول در پیکربندی تک‌ماژوله نیز کاملاً کار می‌کند. این ماژول امکان ارتقا به آرایش افزونه را در آینده فراهم می‌کند؛ کافی است یک ماژول دوم و یک برد ترمینال افزونه اضافه شود.

پرسش ۳: در صورت قطع برق سیستم، چه اتفاقی برای سیگنال خروجی می‌افتد؟

پاسخ ۳: ماژول طوری طراحی شده است که خروجی را در یک وضعیت مشخص نگه دارد یا به آن وضعیت منتقل کند (معمولاً ۰ میلی‌آمپر یا ۴ میلی‌آمپر)، که به پیکربندی ایستگاه کنترل میدان (FCS) بستگی دارد. اطمینان حاصل کنید که پارامترهای «نگه‌داشتن خروجی» در نرم‌افزار به‌درستی تنظیم شده باشند تا با وضعیت ایمن در برابر خرابی شیرهای کنترلی مطابقت داشته باشند.

راهنمای مهندسی و نصب

• مدیریت مقاومت بار: AAI543-H50 S1 از مقاومت کل حلقه تا ۷۵۰ اهم پشتیبانی می‌کند. هنگام طراحی مسیرهای طولانی کابل تا میدان، مقاومت کل (کابل + موقعیت‌دهنده + مانع ایمنی) را محاسبه کنید. عبور از این حد باعث اشباع جریان خروجی و در نتیجه، موقعیت‌یابی نادرست شیر می‌شود.

• جفت‌سازی افزونه: برای نصب‌های دارای افزونگی دوگانه، همیشه اطمینان حاصل کنید که هر دو ماژول AAI543-H50 S1 سبک (S1) و نسخه میان‌افزار یکسانی داشته باشند. تفاوت سبک‌ها در یک جفت افزونه می‌تواند هنگام جابه‌جایی «فعال/آماده‌به‌کار» باعث خطاهای همگام‌سازی در گذرگاه FIO شود.

• یکپارچگی سیگنال HART: برای اطمینان از ارتباط HART مطمئن، از کابل‌هایی با ظرفیت خازنی بالا استفاده نکنید. اطمینان حاصل کنید که مقاومت ۲۵۰ اهم موردنیاز ارتباط HART در حلقه به‌درستی لحاظ شده باشد؛ AAI543-H50 S1 دارای مدار داخلی برای مدیریت این مورد است، اما موانع خارجی ممکن است مقاومت اضافی ایجاد کنند.
