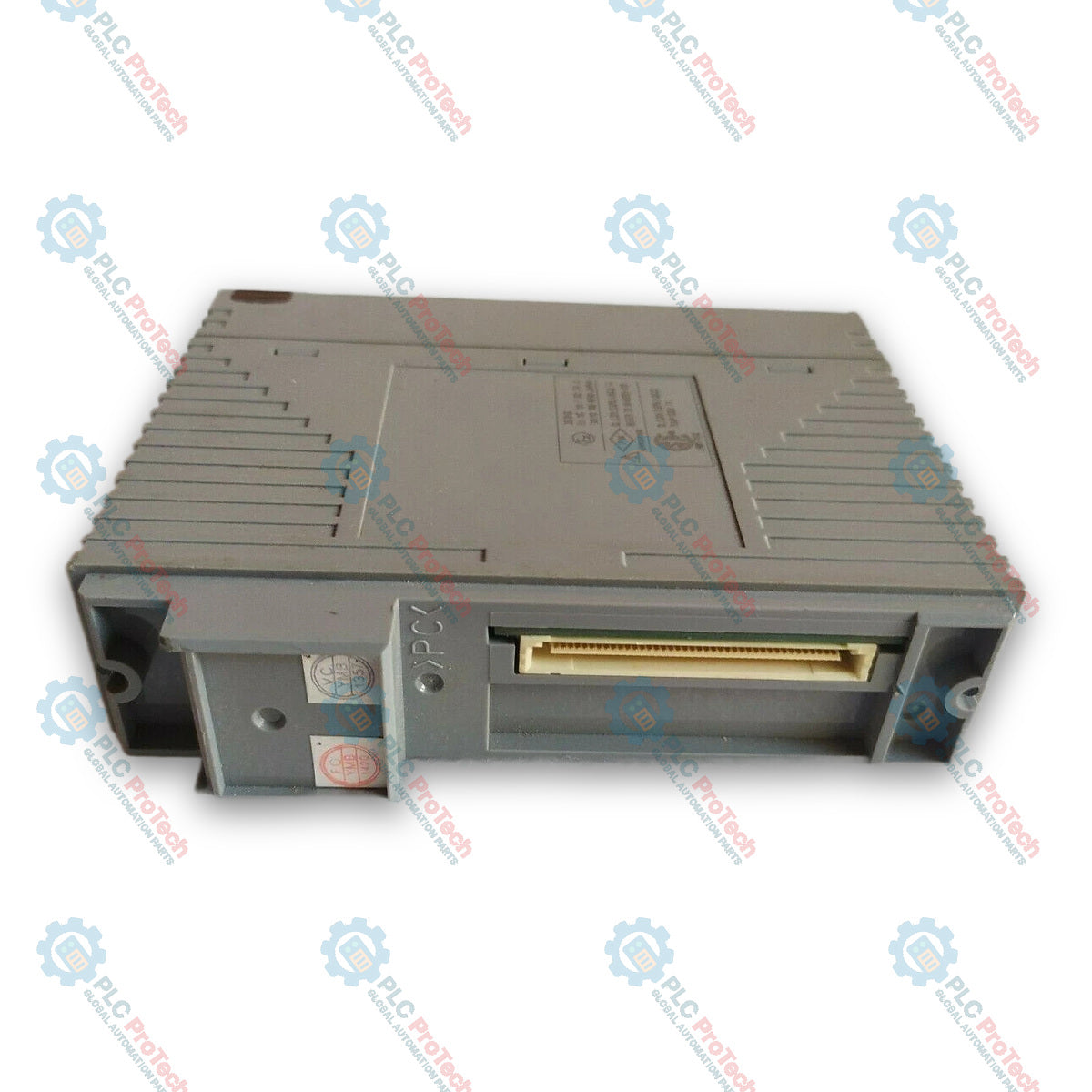

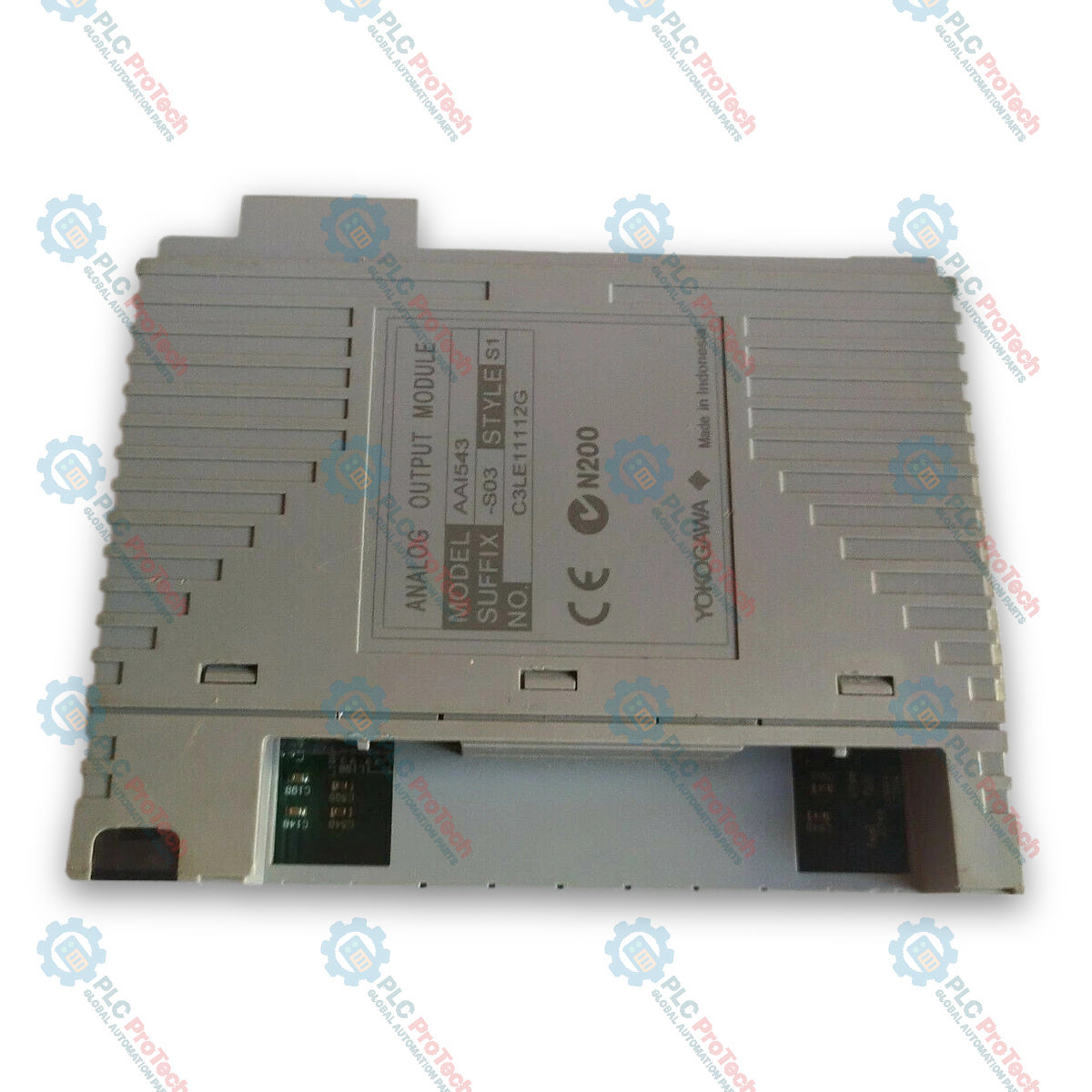

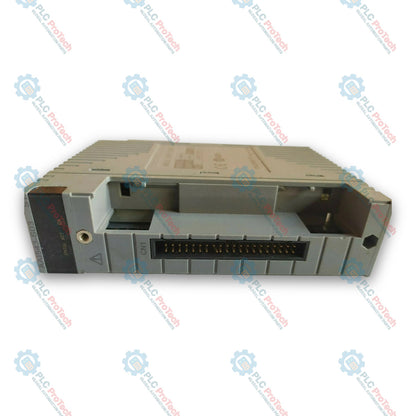

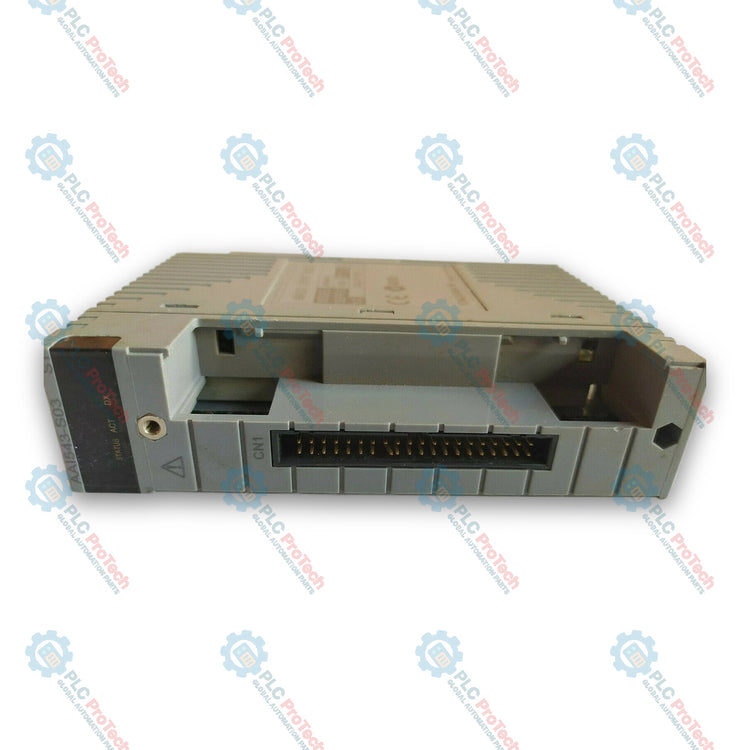

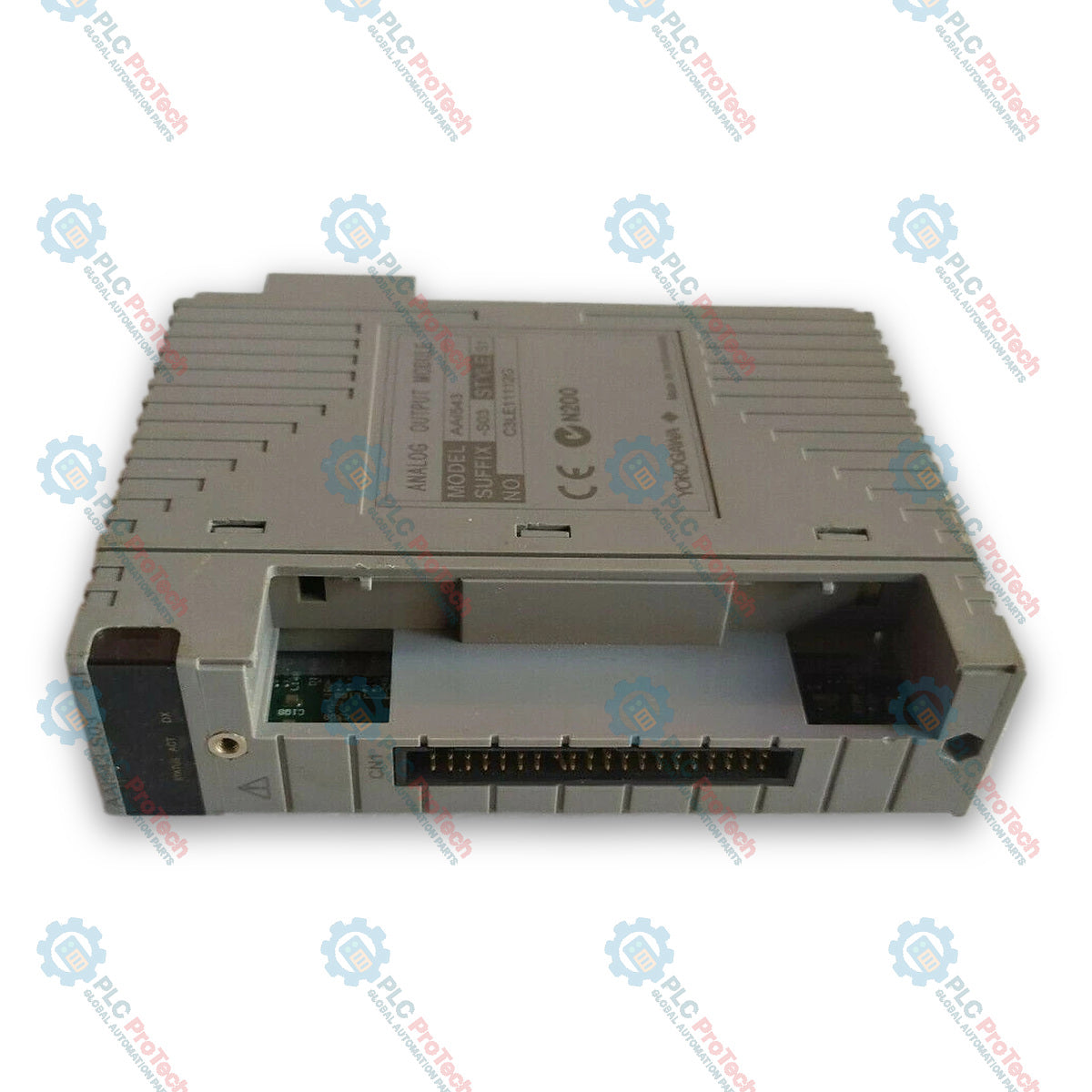

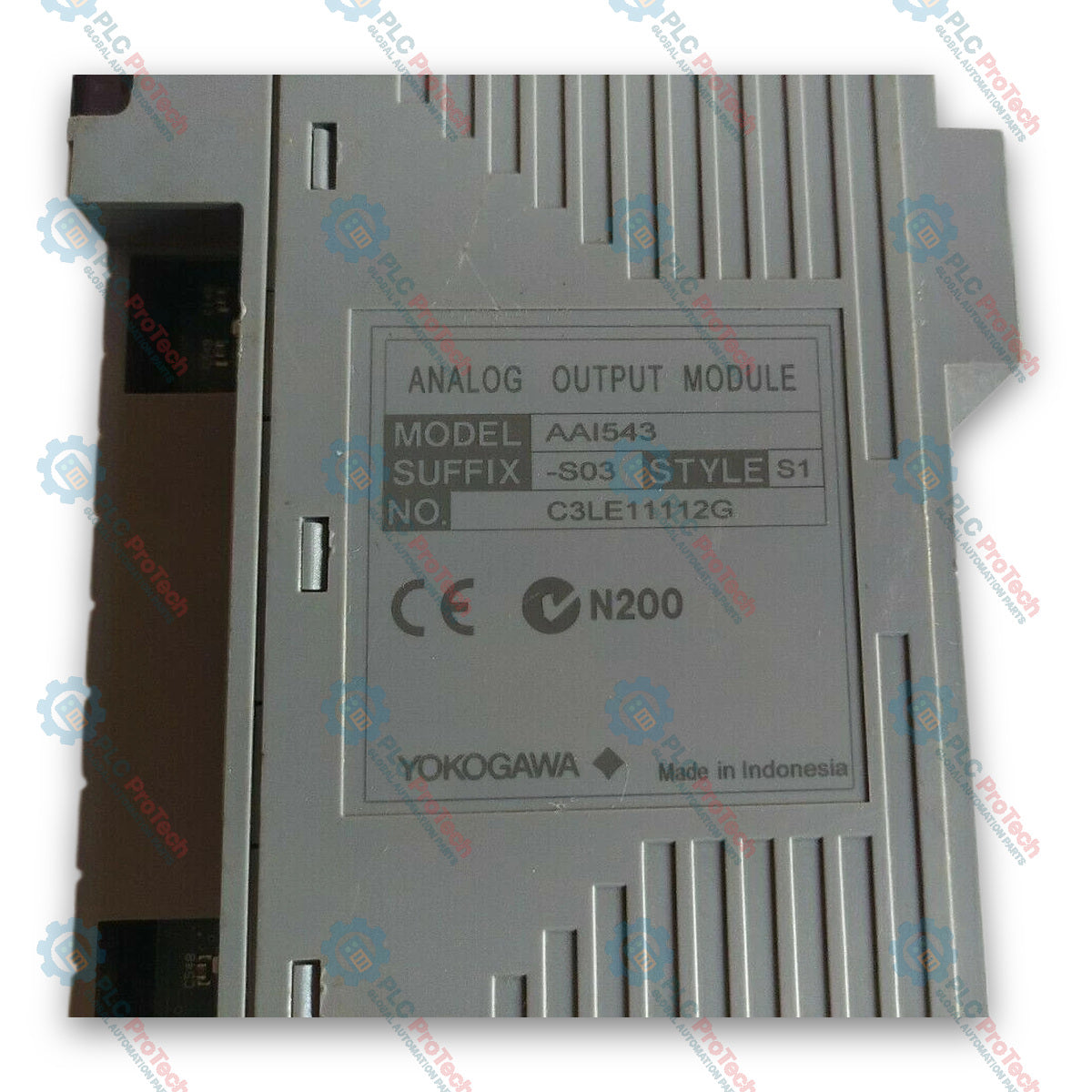

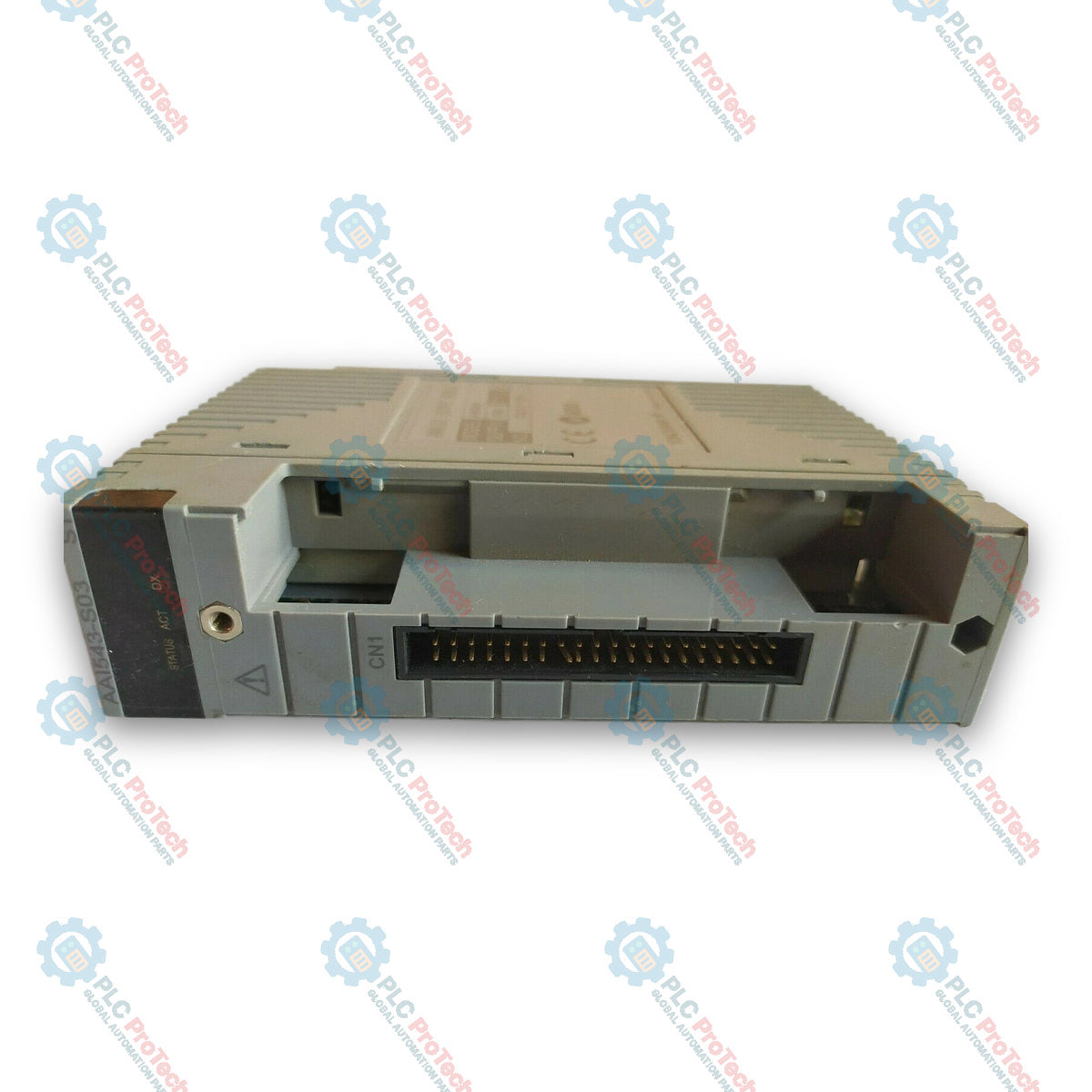

AAI543-S03 یوکوگاوا یک ماژول خروجی آنالوگ است که برای حلقههای کنترل فرایند در سیستمهای کنترل CENTUM VP طراحی شده است. این ماژول دارای 16 کانال ایزوله است که سیگنالهای 4 تا 20 میلیآمپر را به تجهیزات میدانی ارسال میکنند. این ماژول بهعنوان واحدی با پاسخ تعویض از نوع استاندارد عمل میکند و برای کار در محیطهای صنعتی سخت، به گزینههای پوشش همپوشان ISA Standard G3 و محدوده دمایی گسترده -20 تا 70 درجه سانتیگراد مجهز است. همچنین از پیکربندیهای افزونه دوگانه پشتیبانی میکند و دسترسپذیری بالایی را برای کاربردهای حیاتی اتوماسیون فراهم میسازد.
| مدل | کدهای پسوند | توضیحات |
|---|---|---|
| AAI543 | -S | نوع استاندارد |
| 0 | پاسخ تعویض استاندارد در پیکربندی افزونه | |
| 3 | با گزینه پوشش همپوشان ISA Standard G3 و گزینه دمایی (-20 تا 70 درجه سانتیگراد) |
| دستهبندی | پارامتر | مشخصات |
|---|---|---|
| خروجی | تعداد کانالهای خروجی | 16، ایزوله |
| خروجی | سیگنال خروجی | 4 تا 20 میلیآمپر |
| خروجی | مقاومت بار مجاز | 0 تا 750 اهم |
| خروجی | تشخیص مدار باز | کمتر از 0.65 میلیآمپر |
| عملکرد | دقت | ±48 میکروآمپر |
| عملکرد | دوره بهروزرسانی داده | 10 میلیثانیه |
| عملکرد | رانش دمایی | ±16 میکروآمپر/10 درجه سانتیگراد |
| عملکرد | زمان افت تعویض | حداکثر 100 میلیثانیه (هنگام تعویض در کمتر از 4 میلیآمپر) |
| الکتریکی | ولتاژ تحمل | 1500 ولت AC بین خروجی و سیستم به مدت 1 دقیقه |
| برق | حداکثر مصرف جریان | 230 میلیآمپر (5 ولت DC)، 540 میلیآمپر (24 ولت DC) |
| مکانیکی | اتصال خارجی | ترمینال فشاری، کابل رابط MIL، کابل اختصاصی (KS1) |
| مکانیکی | وزن | 0.4 کیلوگرم |
| مکانیکی | ابعاد | 32.8 میلیمتر × 130 میلیمتر × 107.5 میلیمتر |
Global Express Shipping
Returns & Warranty
تولیدکننده: Yokogawa
شماره محصول: AAI543-S03
کشور سازنده:ژاپن
نوع محصول: ماژولهای ورودی آنالوگ
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 400g
ابعاد: 32.8 mm x 130 mm x 107.5 mm
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
