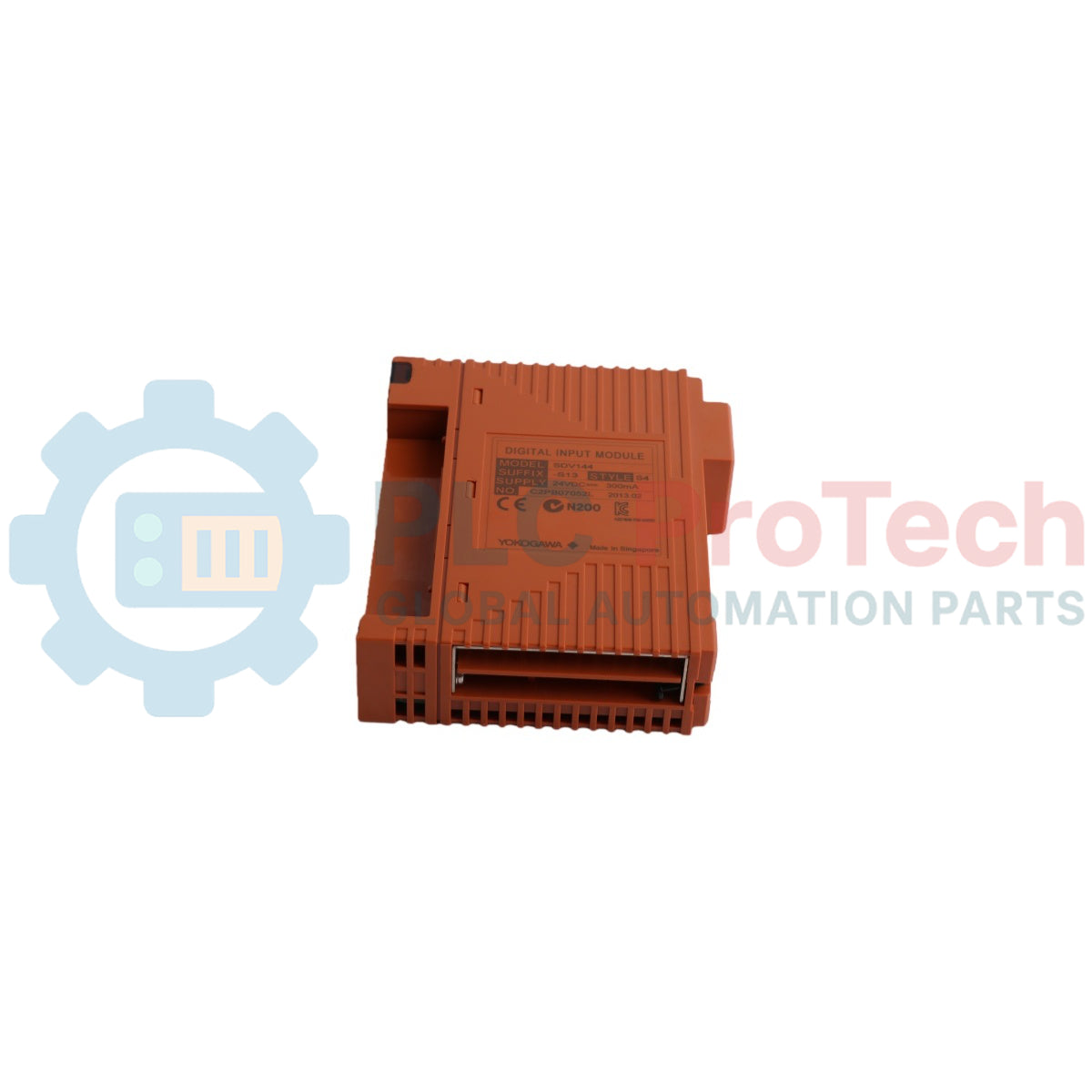

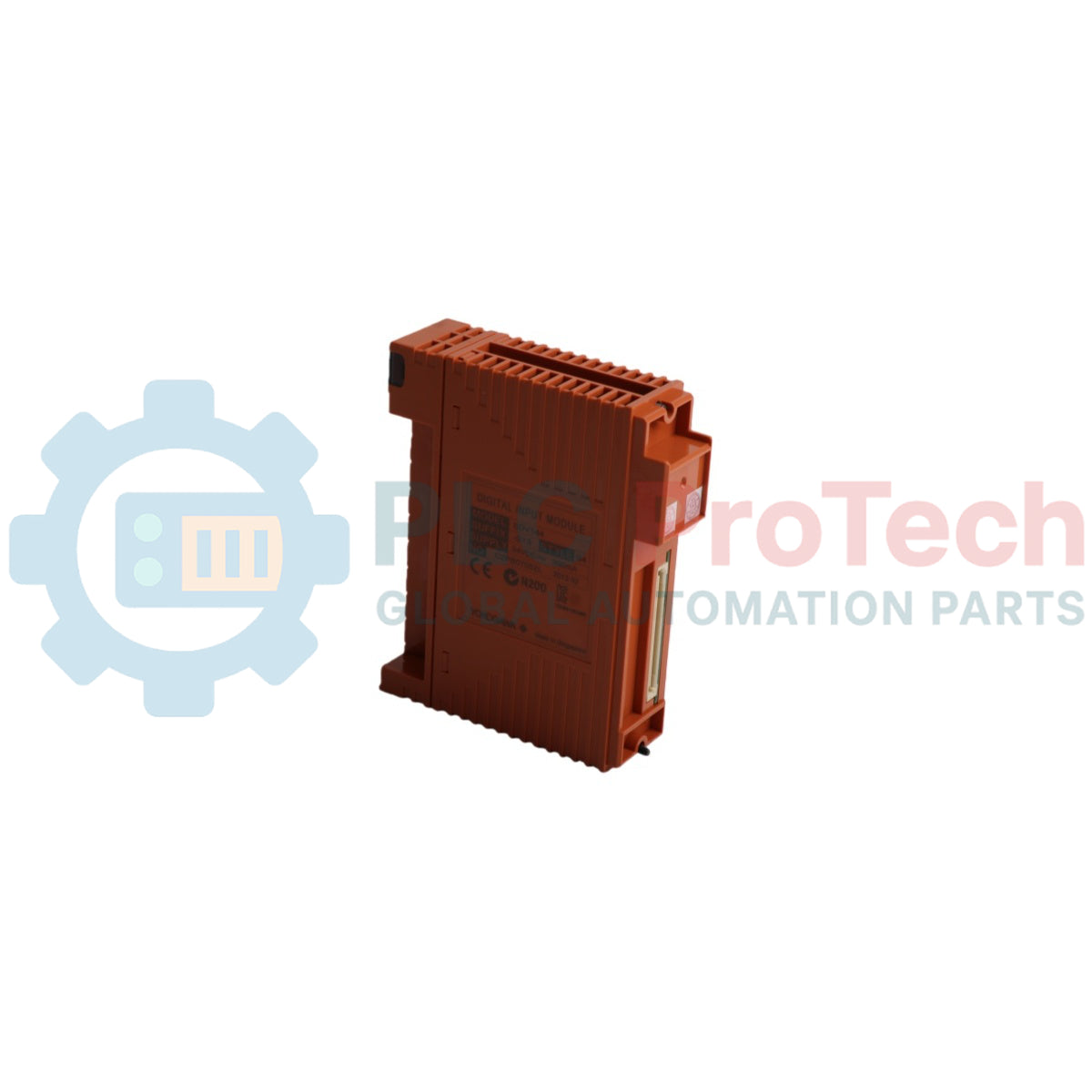

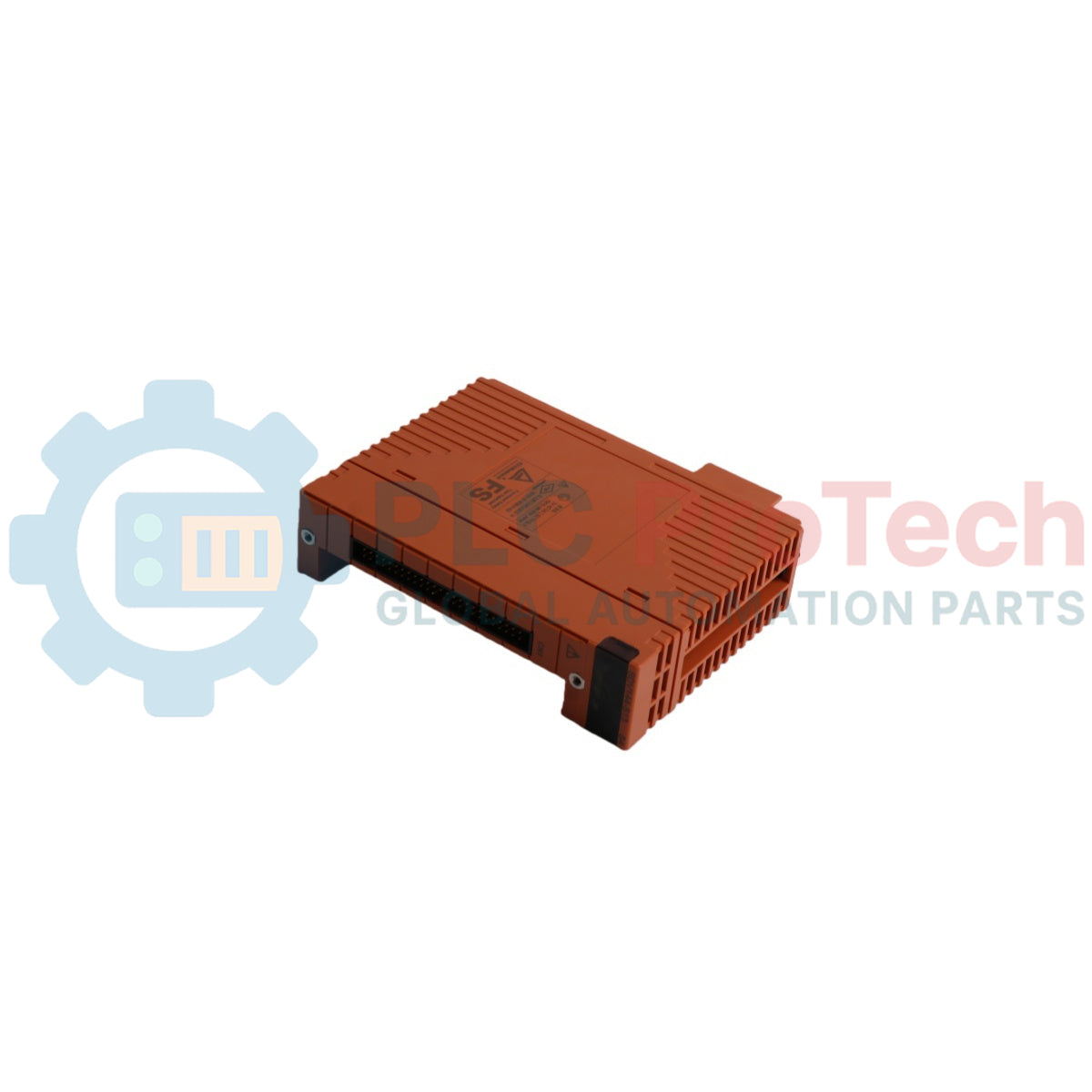

ماژول ورودی دیجیتال ProSafe-RS یوکوگاوا، مدل SDV144-S13

مروری بر محصول

این SDV144-S13 (SDV144-S13) یک ماژول ورودی دیجیتال ۱۶ کاناله با قابلیت اطمینان بالا است که برای سیستم ابزار دقیق ایمنی (SIS) Yokogawa ProSafe-RS طراحی شده است. این ماژول به‌عنوان یکی از اجزای حیاتی معماری‌های ایمنی عملکردی، برای پایش وضعیت تجهیزات میدانی مانند سوئیچ‌های فشار، شستی‌های توقف اضطراری و لیمیت‌سوئیچ‌های شیرها در محیط‌هایی طراحی شده است که به انطباق با SIL3 (سطح یکپارچگی ایمنی ۳) نیاز دارند. پسوند «S13» سبک سخت‌افزار و نسخه آن را مشخص می‌کند و نشان‌دهنده پیکربندی استانداردی است که برخلاف نمونه‌های دارای پسوند «C»، پوشش کانفورمال ندارد؛ بااین‌حال، همان عیب‌یابی پرسرعت و ایزولاسیون گالوانیکی موردنیاز برای محافظت از کنترلر ایمنی در برابر اضافه‌ولتاژهای الکتریکی سمت میدان را حفظ می‌کند. در چرخه عمر یک پایانه LNG یا پالایشگاه، SDV144-S13 تضمین می‌کند که داده‌های حیاتی ایمنی با دقت قطعی پردازش شوند تا از خرابی‌های فاجعه‌بار جلوگیری شود.

پیکربندی فنی

این ماژول در واحد نود FIO (ورودی/خروجی شبکه میدانی) کار می‌کند و با استفاده از معماری دارای دو ریزپردازنده، به‌طور پیوسته مدارهای داخلی خود را آزمایش می‌کند. این ماژول از قابلیت پایش خط پشتیبانی می‌کند؛ این قابلیت به سیستم اجازه می‌دهد هنگام استفاده همراه با شبکه مقاومت انتهای خط (EOL)، مشکلات سیم‌کشی میدانی مانند مدار باز یا اتصال کوتاه را شناسایی کند. هر یک از ۱۶ کانال از باس داخلی سیستم ایزوله است و در نتیجه، مصونیت بالایی در برابر نویز فراهم می‌شود و خرابی یک حلقه میدانی به سایر بخش‌های ایستگاه ایمنی سرایت نمی‌کند.

مشخصات فنی

پرسش‌های متداول فنی

تفاوت بین نسخه‌های S13 و S33 چیست؟

S13 در مقایسه با S33، کد سبک سخت‌افزاری قدیمی‌تری است. هرچند عملکرد آن‌ها مشابه است، باید سازگاری «Style» را در نرم‌افزار Yokogawa Builder بررسی کنید. در بسیاری از موارد، S33 جدیدتر می‌تواند جایگزین S13 شود، اما جایگزینی معکوس ممکن است به بازگردانی نسخه میان‌افزار یا پیکربندی مجدد پروژه نیاز داشته باشد.

آیا این ماژول از تعویض «Hot Swap» پشتیبانی می‌کند؟

بله، SDV144-S13 از تعویض آنلاین ماژول (Hot Swap) پشتیبانی می‌کند. هنگامی که سیستم در حال کار است، می‌توانید ماژول معیوب را خارج کرده و ماژول جدیدی را نصب کنید؛ ایستگاه کنترل ایمنی (SCS) به‌طور خودکار پارامترهای پیکربندی را روی واحد جدید بارگیری می‌کند.

چگونه خطای «Line Fault» را در این ماژول برطرف کنم؟

خطای Line Fault معمولاً نشان‌دهنده قطعی یا اتصال کوتاه در سیم‌کشی میدانی است. مقاومت سری 1 kOhm و مقاومت موازی 10 kOhm را در تجهیزات میدانی بررسی کنید. اگر مقاومت‌ها سالم هستند، اتصالات ترمینال را از نظر شل‌بودن سیم‌ها یا خوردگی بررسی کنید.

راهنمای مهندسی و نصب

• محل نصب مقاومت EOL: برای حلقه‌های ایمنی که به پایش خط نیاز دارند، مقاومت‌ها باید تا حد امکان نزدیک به کنتاکت میدانی نصب شوند (برای مثال، داخل جعبه اتصال سوئیچ). نصب آن‌ها در کابینت مارشالینگ، هدف پایش خط را از بین می‌برد، زیرا مسیر طولانی کابل میدانی بدون پایش باقی می‌ماند.

• سیم‌کشی افزونه: اگر از SDV144-S13 در پیکربندی افزونه (دوگانه) استفاده می‌کنید، اطمینان حاصل کنید که سیگنال‌های ورودی از طریق ترمینال‌بردی که به‌طور خاص برای افزونگی طراحی شده است، به‌درستی تقسیم شوند. هر دو ماژول باید به‌طور هم‌زمان همان ولتاژ ورودی را دریافت کنند تا از هشدارهای «Input Mismatch» جلوگیری شود.

• ارت و شیلدینگ: برای اطمینان از قابلیت اطمینان SIL3 در محیط‌های دارای EMI بالا، شیلد کابل‌های میدانی باید فقط در سمت کابینت مارشالینگ به زمین متصل شود. از «ارت دوگانه» اجتناب کنید، زیرا باعث ایجاد حلقه‌های زمین می‌شود و می‌تواند به نوسان‌های مقطعی سیگنال در ورودی‌های دیجیتال 24 VDC منجر شود.
