ماژول ورودی آنالوگ یوکوگاوا AI-917-00 ProSafe-SLS

SKU AI-917-00

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Yokogawa
شماره محصول: AI-917-00
Origin ژاپن
نوع محصول: ماژول‌های ورودی آنالوگ
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 0.25 kg
ابعاد: 160 mm x 100 mm x 20 mm (H x W x D)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

Product Description

Yokogawa AI-917-00 یک ماژول ورودی آنالوگ قابل‌برنامه‌ریزی است که برای کاربردهای ذاتاً ایمن در سامانه ایمنی ProSafe-SLS طراحی شده است. این ماژول سیگنال‌های ورودی آنالوگ را پردازش می‌کند و برای حفظ سطوح بالای ایمنی، عملکردهای کنترلی اختصاصی کاربرد را از طریق دو پردازنده مستقل اجرا می‌کند. این ماژول تبدیل سیگنال برای ترانسمیترهای میدانی، پردازش خروجی با گیت AND یکپارچه برای تشکیل گروه‌های هشدار و قابلیت ارتباط سریال از طریق مدار ثبات انتقالی یکپارچه را فراهم می‌کند.

ویژگی‌ها

معماری دوپردازنده‌ای: شامل دو پردازنده مستقل برای عملکردهای ایمنی در سطح بالا و پردازش ذاتاً ایمن است.
ورودی‌های آنالوگ انعطاف‌پذیر: دارای چهار کانال ورودی در مجموع، شامل دو کانال ۰ تا ۲۰ میلی‌آمپر و دو کانال ۰ تا ۱۰ ولت با مرجع مشترک ۰ ولت است.
خروجی‌های منطقی یکپارچه: شامل چهار خروجی پالس منطقی است که هرکدام به گیت AND یکپارچه مجهز هستند تا تشکیل گروه‌های هشدار ساده‌تر شود.
رابط کاربری محلی: مجهز به نمایشگر پنل جلویی LCD، سه دکمه فشاری و نشانگرهای LED جلویی برای پایش دیداری سطوح ورودی، وضعیت خروجی، خطاهای خط و پارامترها.
رابط ارتباطی: دارای مدار ثبات انتقالی برای اتصال به سامانه ارتباطی، به‌همراه یک رابط سریال اختصاصی RS-232 که برای برنامه‌ریزی در نظر گرفته شده است.

کاربردها

سامانه‌های ایمنی ذاتاً ایمن ProSafe-SLS
گروه‌های تشکیل‌دهنده سامانه‌های تشخیص و اعلام حریق و گاز
ابزار دقیق و پایش ایمنی فرایندهای صنعتی

مشخصات فنی

دسته‌بندی	پارامتر	مشخصات
عمومی	سازنده	Yokogawa
	تعداد ورودی‌ها	4
	تعداد خروجی‌ها	4
	فرمت ابعاد	فرمت یورویی تکی، 4TE
	نوع کانکتور	DIN 41612، فرم F، ۴۸ پین
	شناسه پنل جلویی	AI-917
شرایط محیطی	دمای کاری	۱۰- تا ۶۰+ درجه سانتی‌گراد
	دمای نگهداری	۲۵- تا ۸۵+ درجه سانتی‌گراد
	رطوبت نسبی	حداکثر ۷۵٪، بدون میعان
	استاندارد تداخل الکترومغناطیسی	NAMUR AK EMV DIN IEC 801-2-5
	مقاومت در برابر شوک	۱۵g، ۱۱ میلی‌ثانیه
	مقاومت در برابر ارتعاش	۱۰ تا ۵۵ هرتز، ۰٫۰۷۵ میلی‌متر؛ ۵۷ تا ۱۵۰ هرتز، ۱ g (۰٫۰۷۶ تا ۰٫۰۱۱ میلی‌متر)
ورودی	سیگنال ورودی جریان	۰ تا ۲۰ میلی‌آمپر، ۵۰ اهم (حداکثر ۵۰ میلی‌آمپر)
	سیگنال ورودی ولتاژ	۰ تا ۱۰ ولت، ۵٫۵ کیلو‌اهم (حداکثر ۳۰ ولت)
	کلیدها	۳ (تا حدی قابل برنامه‌ریزی)
	خطای پایداری	<۰٫۱٪/۱۰ درجه سانتی‌گراد
	دقت	+/-۰٫۲٪ +/-۱ بیت
	تفکیک‌پذیری	۱۰۲۴ نقطه در ۲۱٫۶ میلی‌آمپر / ۱۰٫۸ ولت (۱۰ بیت)
	LED Test	آزمون LED
	18-30 V / 3.5-6 mA	سطح سیگنال کلاک
پالس‌های کلاک از MC-573، سطح 0/11 V	خروجی	منطق پالس
	پالس‌های جریان 500 mA، ظرفیت: 10 بار واحد	نمایش وضعیت
	LEDهای قابل برنامه‌ریزی	خروجی داده
	داده سریال 8 بیتی، سطح 0/11 V	نمایشگر
	LCD، قابل برنامه‌ریزی (2 ردیف: ردیف اول مقدار عددی، ردیف دوم 1 نویسه الفبایی و 2 نویسه عددی)	رابط سریال RS-232
فقط برای برنامه‌ریزی (کابل رابط لازم است)	انتشار	8 s
	زمان راه‌اندازی	چرخه برنامه
	40 ms (وابسته به برنامه)	تأخیر
قابل برنامه‌ریزی	نیازمندی‌های توان	منبع تغذیه میدانی
	18-30 Vdc (ریپل < 1 V قله‌به‌قله)، 70 mA (24 V)	منبع تغذیه منطقی
	20 Vdc, 10 mA	سیگنال کلاک
پالس ولتاژ A	ایزولاسیون	ایزولاسیون مدار آنالوگ
0.5 kV (آزمون)	اتلاف توان	اتلاف

2 W

اتصالات/رابط‌ها	پین کانکتور
عملکرد	b32, d32, z32
ورودی آنالوگ 1 (0-20 mA)	b30, d30, z30
ورودی آنالوگ 2 (0-20 mA)	b28, d28, z28
ورودی آنالوگ 3 (0-10 V)	b26, d26, z26
ورودی آنالوگ 4 (0-10 V)	d10, b10
خروجی منطقی پالس 1	d14, b14
خروجی منطقی پالس 2	d18, b18
خروجی منطقی پالس 3	d22, b22
خروجی منطقی پالس 4	d,b,z02
منبع تغذیه میدانی +24V	d,b,z04
منبع تغذیه میدانی 0V	d,b,z06
زمین شیلد / فریم	منبع تغذیه منطقی +20V
z22	منبع تغذیه منطقی 0V
z20	پالس ولتاژ A
z24	پالس ولتاژ B (nc)
z10	سیگنال کلاک MC-573
z12	سیگنال داده MC-573
z16, z14	اتصال خروجی منطقی پالس
z08	ورودی آزمون LED (+24V F)
کانکتور RS-232	رابط برنامه‌ریزی

راهنمای نصب

نصب در رک: این ماژول از یک فرم‌فاکتور Euro تک‌واحدی 4TE (160x100x20 mm) استفاده می‌کند و از طریق یک کانکتور 48پین DIN 41612 Bauform F رابط برقرار می‌کند.

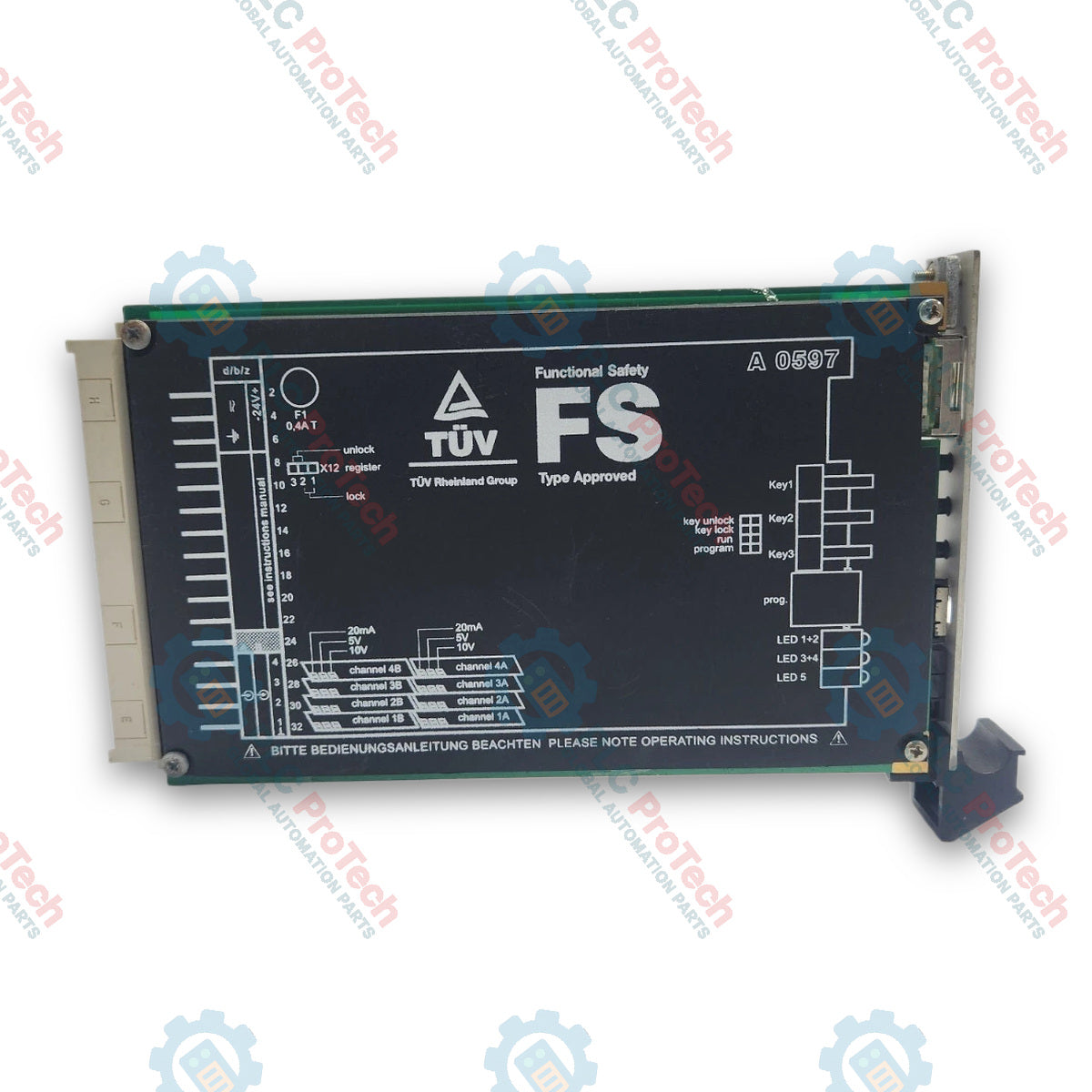

تنظیمات جامپر:
- جامپر X5 را برای فعال‌سازی شستی‌های 2 و 3 روی پایه‌های 1-8، یا برای غیرفعال‌سازی شستی‌های 2 و 3 جهت امنیت، روی پایه‌های 2-7 قرار دهید.
- جامپر X5 را برای حالت اجرا روی پایه‌های 3-6، یا برای حالت برنامه‌ریزی روی پایه‌های 4-5 قرار دهید.
- جامپر را در موقعیت قرار دهید X12 برای فعال‌سازی بیت‌های 1 تا 4 ثبات انتقال، روی پایه‌های 2-3، یا برای غیرفعال‌سازی آن‌ها، روی پایه‌های 1-2 قرار دهید.
- در حین کار عادی، جامپرهای X6، X7 و X8 را قطع نگه دارید (جامپری نصب نشود).
امنیت پارامترها: برای جلوگیری از تغییر غیرمجاز یا تصادفی نقاط تنظیم در کاربردهای ایمنی، جامپر X5 را در موقعیت 2-7 قرار دهید. تغییر موقعیت جامپرها مستلزم بیرون کشیدن ماژول از رک است.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the Yokogawa AI-917-00 used for?

The Yokogawa AI-917-00 is a programmable analogue input module used in ProSafe-SLS systems for fail-safe application processing and signal monitoring.

What input and output signals does the module support?

The device features two 0-20 mA current inputs, two 0-10 V voltage inputs, and four logic pulse outputs.

How does the device handle safety processing?

The module utilizes two independent processors to maintain a high safety level during operation.

What front panel diagnostics are available on the module?

It features an LCD display for input levels and parameter settings, status LEDs for outputs and line faults, and three control pushbuttons.

What interface is used for programming the device?

The device includes a dedicated RS-232 serial interface on the front panel reserved exclusively for programming via an adapter cable.
