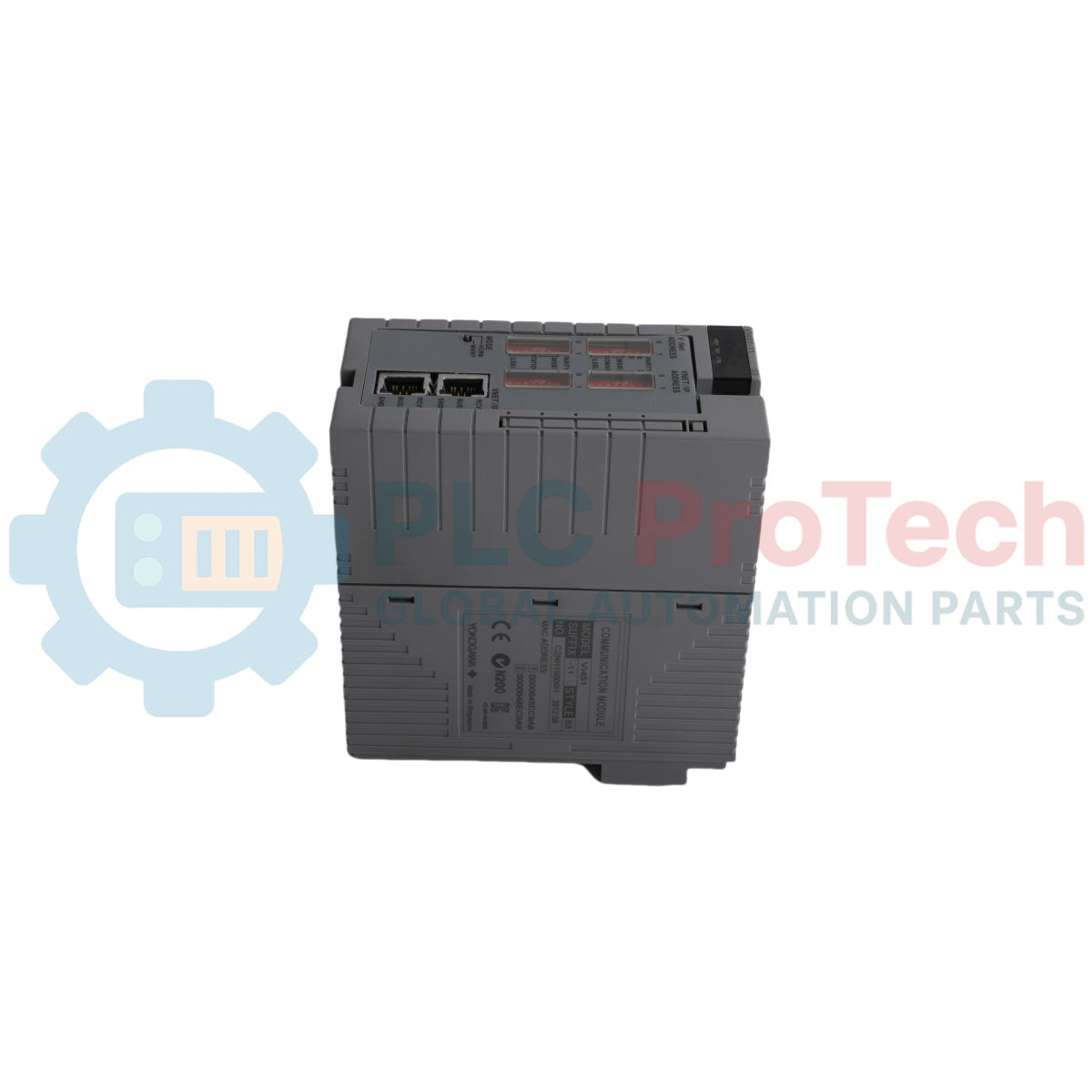

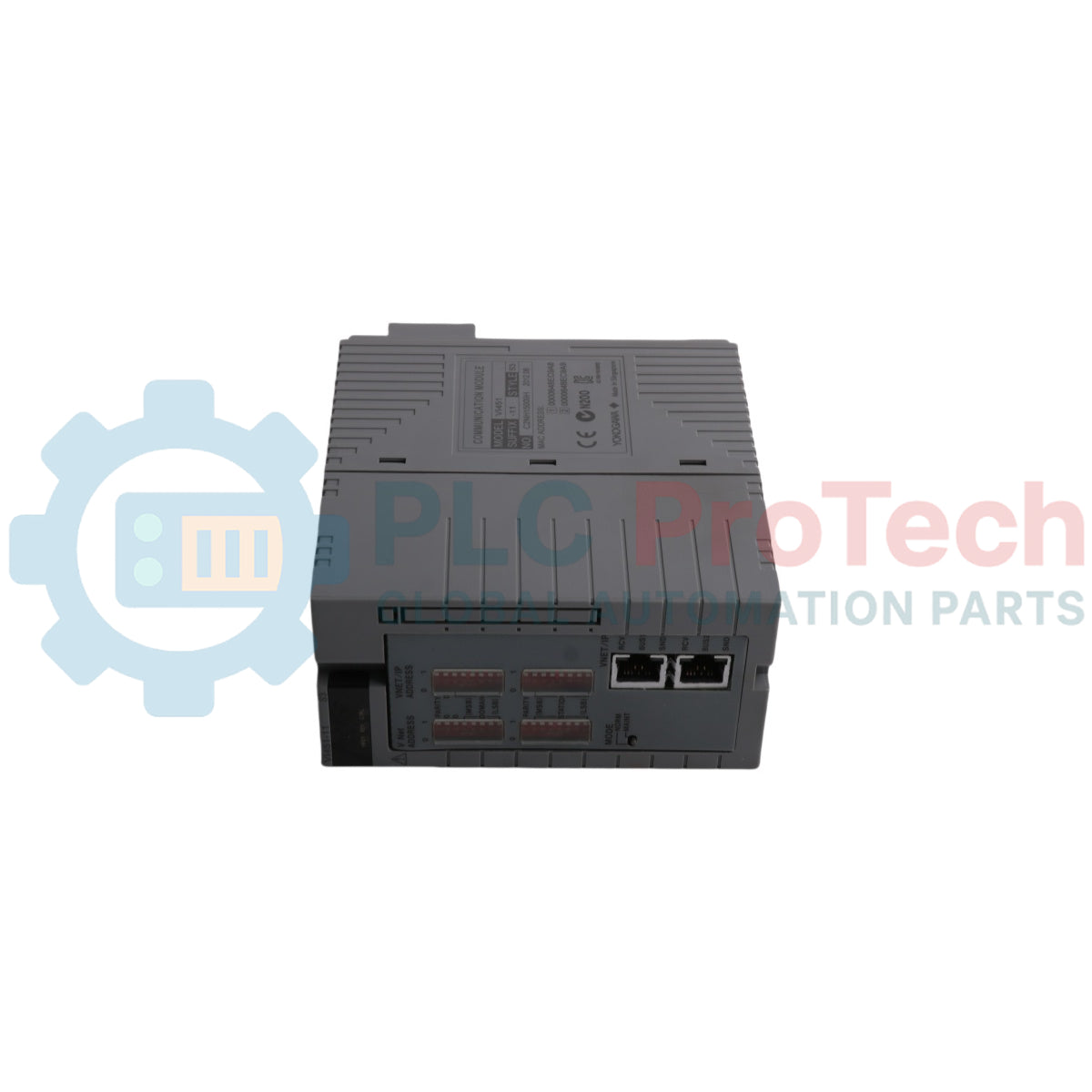

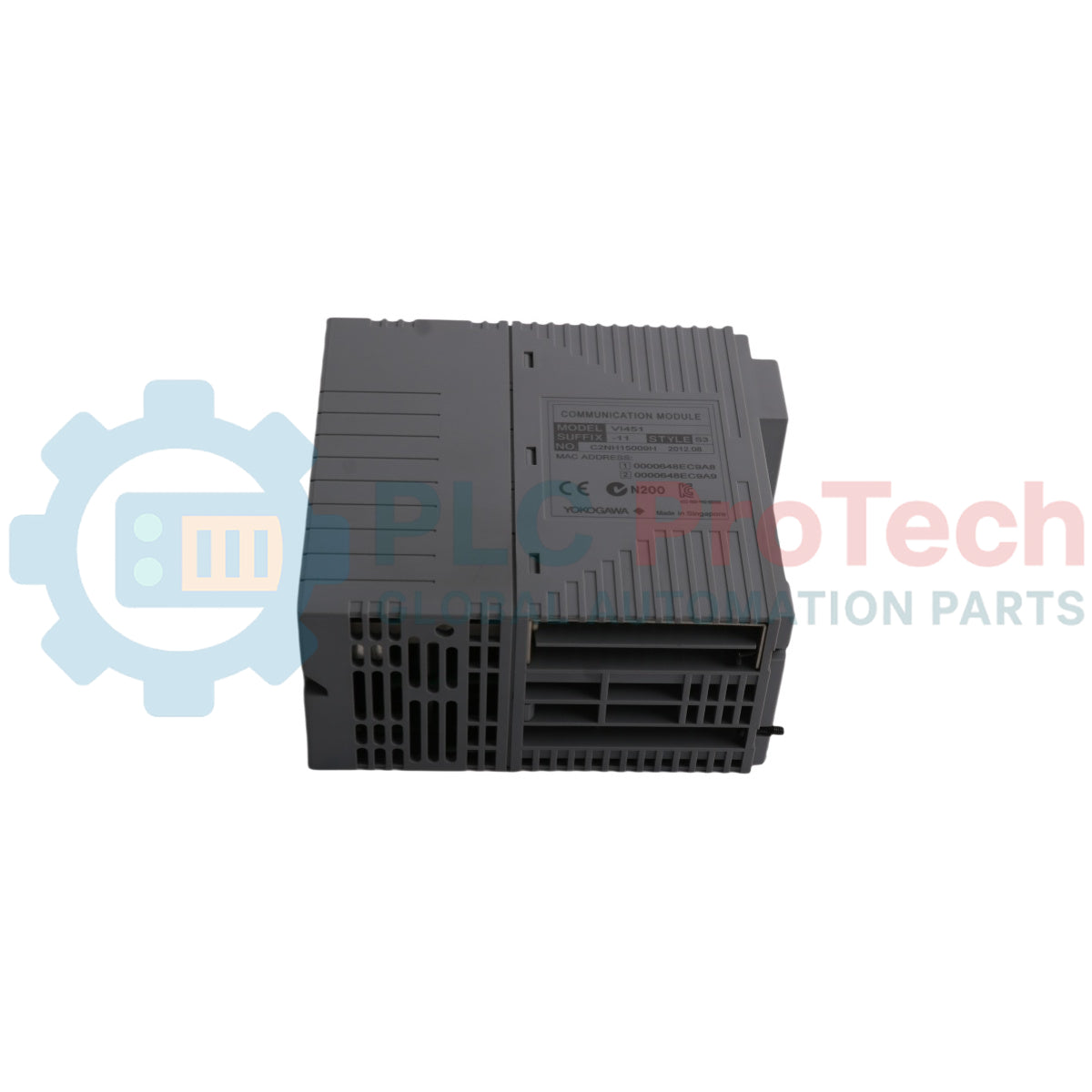

ماژول ارتباطی Vnet/IP یوکوگاوا VI451-11

مروری بر محصول

VI451-11 (VI451-11) یک ماژول ارتباطی Vnet/IP با عملکرد بالا است که به‌طور ویژه برای سیستم کنترل یکپارچه تولید Yokogawa CENTUM VP طراحی شده است. این ماژول به‌عنوان پل حیاتی ارتباطات کنترلی بلادرنگ، امکان اتصال ایستگاه‌های کنترل میدانی (FCS) و ایستگاه‌های رابط انسانی (HIS) را از طریق یک شبکه اترنت مبتنی بر 1 گیگابیت‌برثانیه با افزونگی فراهم می‌کند. VI451-11 برای تضمین انتقال قطعی داده‌ها طراحی شده است؛ قابلیتی که برای حفظ پایداری فرایند در مجتمع‌های صنعتی بزرگ مانند پالایشگاه‌های نفت، پایانه‌های LNG و تأسیسات فرایند شیمیایی حیاتی است. این ماژول با استفاده از پروتکل Vnet/IP، بازبودن اترنت استاندارد را با قابلیت اطمینان بالا و الزامات انتقال داده «بدون از دست رفتن» در سیستم کنترل توزیع‌شده (DCS) ترکیب می‌کند.

منطق شبکه و افزونگی

معماری Yokogawa VI451-11 برای «دسترس‌پذیری بالا» ساخته شده است. این معماری دارای افزونگی دوپورته (گذرگاه A و گذرگاه B) است تا در صورت قطع کابل یا خرابی سوئیچ، از قطع ارتباط جلوگیری شود. پسوند «-11» نشان‌دهنده بازبینی سخت‌افزاری و پیکربندی رابط مشخصی است که برای محیط‌های سری V و Vnet/IP پرسرعت بهینه شده است. برخلاف کارت‌های شبکه تجاری استاندارد، VI451-11 همگام‌سازی زمانی را در سراسر شبکه DCS مدیریت می‌کند و تضمین می‌کند که هشدارها و رویدادهای فرایند با دقت میلی‌ثانیه‌ای زمان‌مهرگذاری شوند. این ماژول پردازش پشته پروتکل ارتباطی را از پردازنده اصلی جدا می‌کند و به کنترل‌کننده اجازه می‌دهد بدون تأخیر ناشی از شبکه، کاملاً بر اجرای منطق کنترل تمرکز کند.

مشخصات فنی

پرسش‌های متداول فنی

Vnet/IP چه تفاوتی با اترنت صنعتی استاندارد دارد؟

Vnet/IP یک لایه پروتکل اختصاصی است که توسط Yokogawa توسعه یافته و روی پشته استاندارد UDP/IP اجرا می‌شود. در حالی که اترنت استاندارد ممکن است با برخورد بسته‌ها مواجه شود، VI451-11 تضمین می‌کند که بسته‌های داده کنترلی اولویت‌بندی شده و با زمان‌بندی تضمین‌شده تحویل شوند؛ قابلیتی ضروری برای پایداری حلقه PID.

آیا می‌توان VI451-11 را هنگام فعال بودن FCS به‌صورت گرم تعویض کرد؟

بله، در پیکربندی افزونه، می‌توان VI451-11 معیوب را هنگامی که ماژول همتا ارتباط شبکه را حفظ می‌کند، تعویض کرد. بااین‌حال، برای جلوگیری از اختلال ناخواسته در گذرگاه هنگام تعویض فیزیکی، رعایت رویه «تعویض آنلاین» Yokogawa ضروری است.

برای عملکرد بهینه به چه نوع کابل‌کشی نیاز است؟

برای سرعت 1 Gbps مربوط به VI451-11، استفاده از کابل زوج به‌هم‌تابیده شیلددار (STP) باکیفیت از نوع رده 5e یا رده 6 (Cat6) الزامی است. برای حفظ یکپارچگی سیگنال، اطمینان حاصل کنید که فاصله کلی بین ماژول و سوئیچ شبکه از 100 متر بیشتر نباشد.

راهنمای مهندسی میدانی و نصب

• تأیید افزونگی: پس از نصب، LEDهای «فعال» و «آماده» را روی پنل جلویی بررسی کنید. با استفاده از ابزارهای نگهداری CENTUM VP تأیید کنید که هر دو مسیر گذرگاه A و گذرگاه B در حال ارتباط هستند. روشن بودن چراغ «Link» فقط روی یکی از درگاه‌ها نشان‌دهنده مشکلی در لایه فیزیکی است که ایمنی سیستم را به خطر می‌اندازد.

• پیکربندی سوئیچ: هنگام اتصال VI451-11 به سوئیچ‌های لایه 2/3، اطمینان حاصل کنید که پروتکل درخت پوشا (STP) در درگاه‌های مربوطه غیرفعال باشد یا برای حالت «PortFast» پیکربندی شود تا سوئیچ هنگام همگرایی مجدد شبکه، ترافیک کنترلی را مسدود نکند.

• اتصال زمین و EMI: اطمینان حاصل کنید که کانکتورهای RJ45 کاملاً جا افتاده باشند و شیلد کابل Cat6 در محل ورود به کابینت به‌درستی به زمین متصل شده باشد. این کار برای محافظت از پردازنده‌های RISC ماژول VI451-11 در برابر نویز فرکانس‌بالای تولیدشده توسط درایوهای فرکانس متغیر (VFD) در کارخانه ضروری است.

مزایای مهندسی

VI451-11 اوج مهندسی ارتباطات DCS را نشان می‌دهد. توانایی آن در حفظ گذردهی 1 Gbps همراه با ارائه همگام‌سازی زمانی مبتنی بر سخت‌افزار، این ماژول را برای فرایندهای پرسرعت مدرن ضروری می‌کند. پوشش مقاوم‌سازی‌شده برد مدار چاپی ماژول، از آن در برابر محیط‌های خورنده‌ای که اغلب در عملیات بالادستی نفت و گاز یافت می‌شوند محافظت می‌کند. افزون بر این، VI451-11 برای پشتیبانی بلندمدت از چرخه عمر طراحی شده است و تضمین می‌کند کارخانه‌هایی که امروز راه‌اندازی می‌شوند، بتوانند برای دهه‌ها سازگاری شبکه و دسترسی به قطعات یدکی را حفظ کنند.
