تولیدکننده: ABB
شماره محصول: TU532-XC
کشور سازنده:سوئد
نوع محصول: یونیت ترمینال
بارکد: 85389091
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 500g
ابعاد: ۶۷٫۵ میلیمتر × ۱۳۵ میلیمتر × ۲۸ میلیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

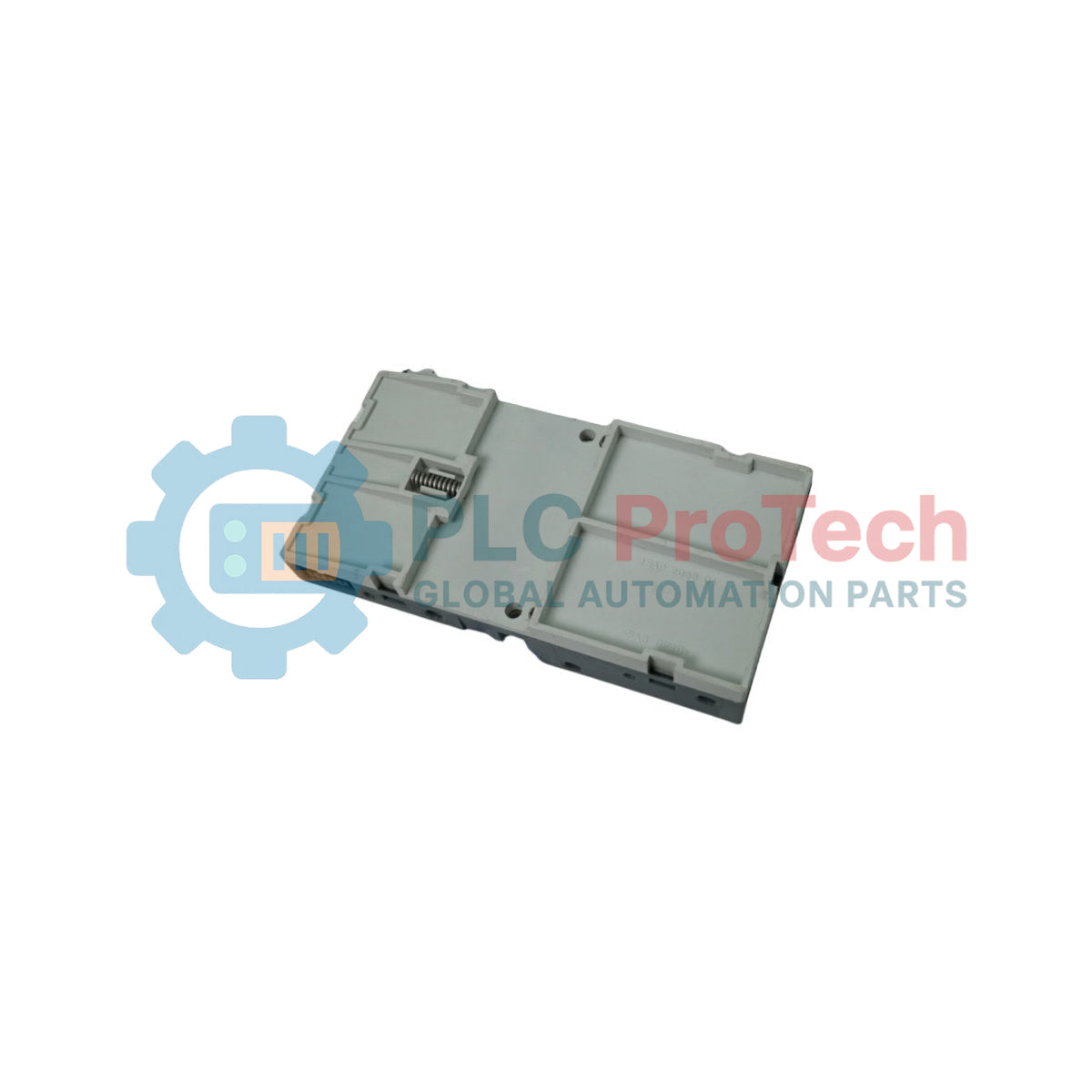

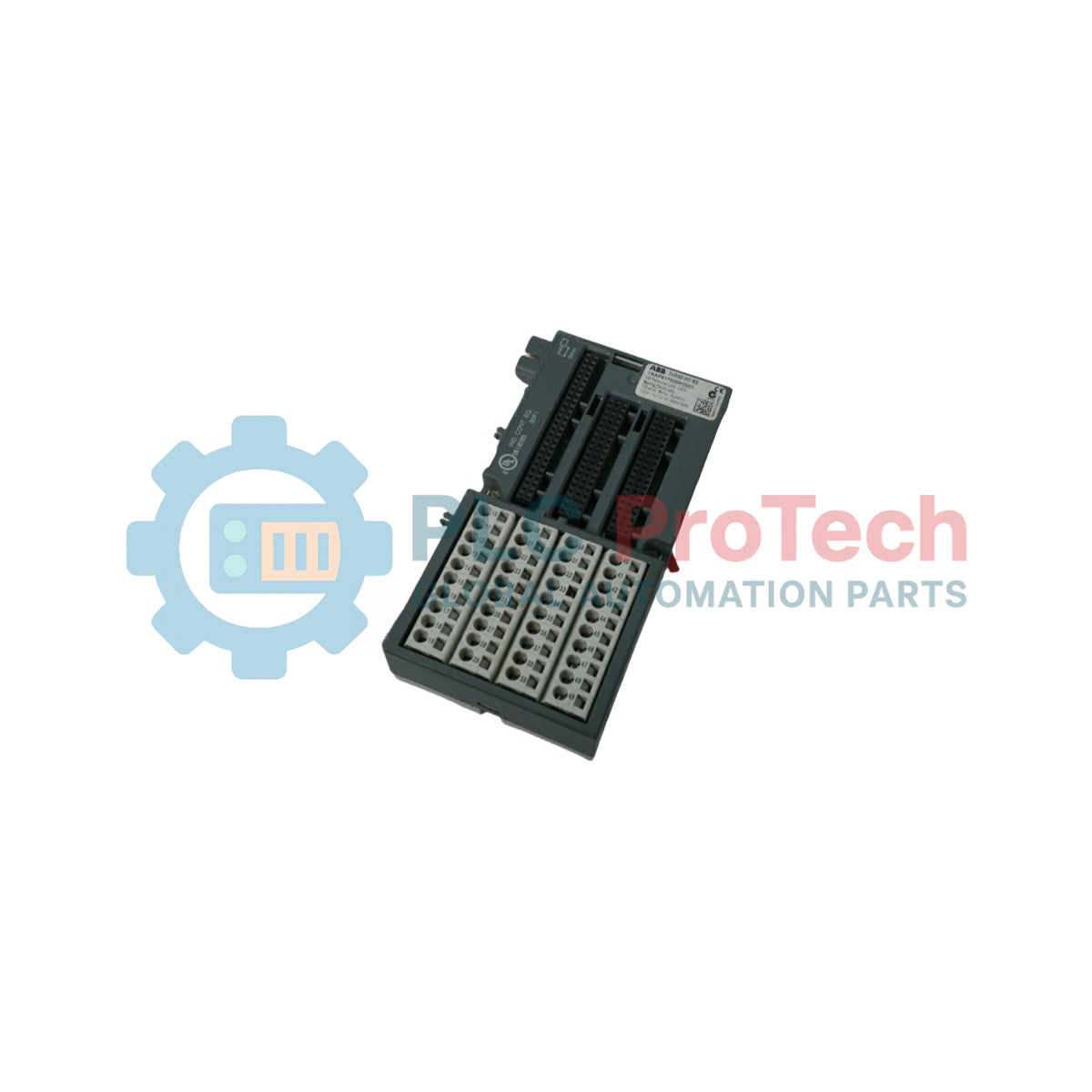

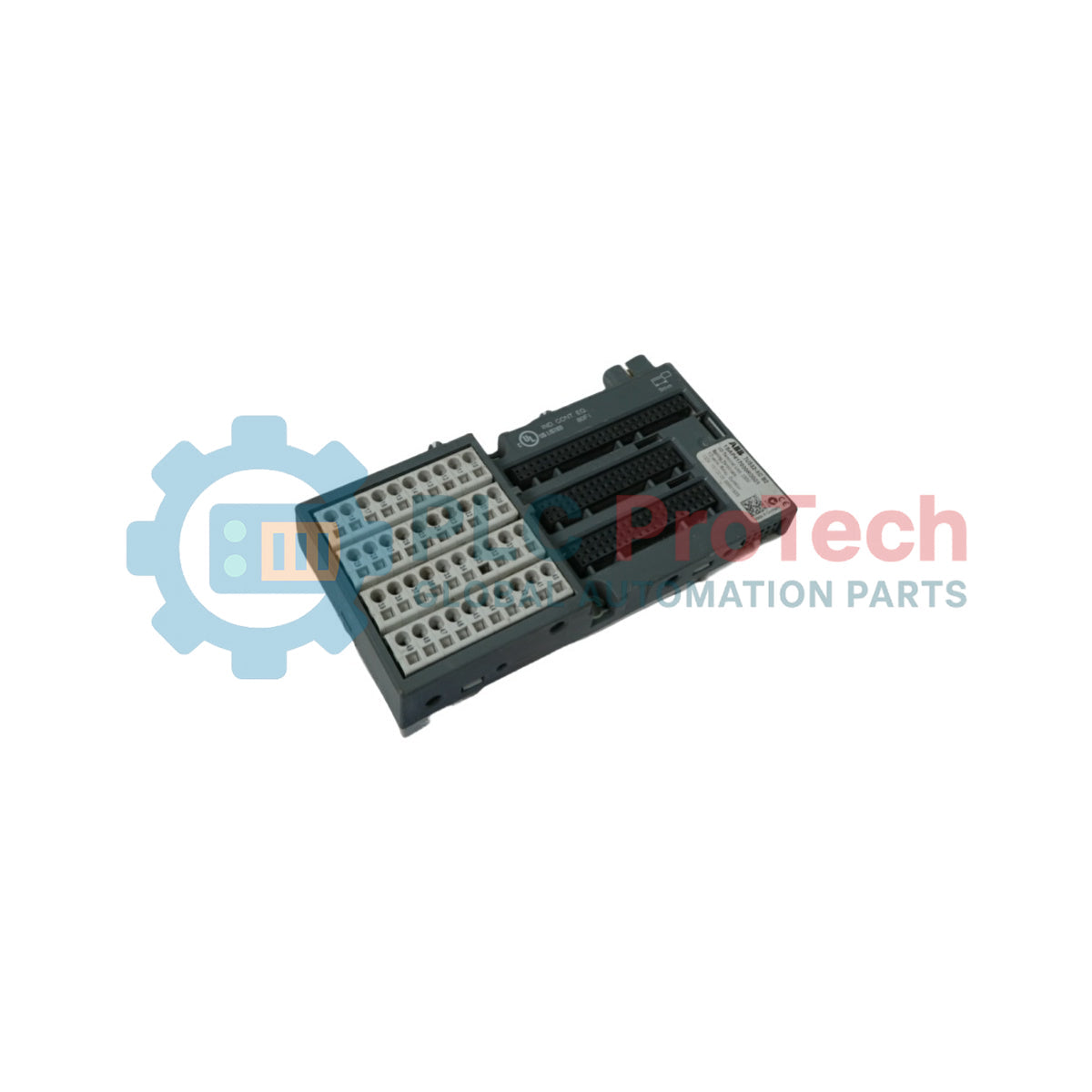

TU532-XC یک واحد ترمینال ورودی/خروجی توزیعشده S500 است که برای استفاده با ماژولهای ۲۳۰ VAC و رلهای در سامانههای اتوماسیون ABB AC500-XC طراحی شده است. این واحد برای کاربردهای سیمکشی صنعتی که در شرایط محیطی گسترده کار میکنند، اتصال ترمینال فنری فراهم میکند.
این واحد از اتصالات ایمن سیمکشی میدانی برای معماریهای اتوماسیون توزیعشده پشتیبانی میکند و برای یکپارچهسازی در سامانههای ورودی/خروجی ABB S500-XC در نظر گرفته شده است. ساختار فشرده آن امکان نصب کارآمد روی ریل DIN درون تابلوهای کنترل صنعتی را فراهم میکند و در عین حال توزیع مطمئن سیگنال و توان را برای ماژولهای سازگار حفظ میکند.
این واحد برای محیطهای صنعتی سخت طراحی شده است، 1SAP417000R0001 این واحد ترمینال در محدوده گستردهای از دمای محیط کار میکند و از نصب در کاربردهای اتوماسیون دشوار که به تحمل محیطی گسترده نیاز دارند، پشتیبانی میکند.
TU532-XC با سامانههای کنترلگر منطقی برنامهپذیر ABB AC500-XC و ماژولهای ورودی/خروجی رلهای و ۲۳۰ VAC سری S500-XC سازگار است.
| پارامتر | مشخصات |
|---|---|
| تولیدکننده | ABB |
| شناسه محصول | 1SAP417000R0001 |
| نوع محصول | TU532-XC |
| سری | S500-XC |
| نام محصول | ورودی/خروجیهای اتوماسیون توزیعشده |
| کارکرد | برای ۲۳۰ VAC و ماژولهای رله. ترمینالهای فنری |
| درجه حفاظت | IP20 |
| نوع نصب | نصب روی ریل DIN |
| نوع ترمینال | ترمینالهای فنری |
| دمای کارکرد | -۳۰...+۷۰ درجه سانتیگراد |
| دمای نگهداری | -۴۰...+۸۵ درجه سانتیگراد |
| عرض محصول | ۶۷٫۵ میلیمتر |
| ارتفاع محصول | ۱۳۵ میلیمتر |
| عمق محصول | ۲۸ میلیمتر |
| وزن خالص | ۰٫۱۶۵ کیلوگرم |
| وزن ناخالص | ۰٫۱۹۵ کیلوگرم |
| کشور مبدأ | سوئد |
| واحد فروش | ۱ قطعه |
| EAN | 4016779846394 |
| ETIM 8 | EC000810 - رک نصب PLC |
| UNSPSC | 32151703 |
واحد ترمینال را روی ریل DIN دارای اتصال زمین مناسب و درون محفظه کنترل صنعتی نصب کنید. برای تهویه و مسیردهی کابلها فاصله کافی در نظر بگیرید. در صورت نیاز طبق شیوههای نصب محلی، برای اتصالات ترمینالی فنری از وایرفرول مناسب استفاده کنید.
برای کاهش تداخل الکترومغناطیسی، سیمکشی ولتاژ بالا را از کابلهای سیگنال سطح پایین جدا کنید. طبق الزامات محیطی محل نصب، از حفاظت تابلو در برابر رطوبت، گردوغبار و لرزش اطمینان حاصل کنید.
پیش از برقدار کردن سیستم، سازگاری با ماژولهای رله و ۲۳۰ ولت AC متناظر S500-XC را بررسی کنید.
وظیفه اصلی TU532-XC چیست؟
این محصول اتصالات سیمکشی ترمینالی را برای ماژولهای ۲۳۰ ولت AC و رله S500-XC شرکت ABB فراهم میکند.
کدام پلتفرم PLC از این واحد ترمینال پشتیبانی میکند؟
این محصول در سیستمهای اتوماسیون ABB AC500-XC استفاده میشود.
چه نوع ترمینالهایی استفاده شده است؟
این واحد از اتصالات ترمینالی فنری استفاده میکند.
آیا این واحد میتواند در محیطهای سخت کار کند؟
بله. این محصول برای کاربردهای شرایط سخت طراحی شده است.
درجه حفاظت چقدر است؟
درجه حفاظت محفظه IP20 است.
آیا این ماژول برای نصب روی ریل DIN مناسب است؟
بله. این طراحی از نصب روی ریل DIN استاندارد تابلوهای کنترل پشتیبانی میکند.
محدوده دمای کاری چقدر است؟
محدوده دمای کاری مشخصشده از ۳۰- تا ۷۰+ درجه سانتیگراد است.
چه ماژولهایی با این واحد سازگار هستند؟
این محصول برای ۲۳۰ ولت AC و ماژولهای رله در سری S500-XC در نظر گرفته شده است.
آیا این واحد دارای رابطهای ارتباطی است؟
اطلاعاتی درباره رابطهای ارتباطی این واحد ترمینال مشخص نشده است.
حد دمای نگهداری چقدر است؟
محدوده دمای نگهداری از ۴۰- تا ۸۵+ درجه سانتیگراد است.
آیا محصول با RoHS مطابقت دارد؟
بله. ABB انطباق با الزامات RoHS اتحادیه اروپا را مشخص کرده است.
وزن محصول چقدر است؟
وزن خالص ۰٫۱۶۵ کیلوگرم است.
آیا میتوان از این واحد در سیستمهای ورودی/خروجی توزیعشده استفاده کرد؟
بله. این محصول بخشی از معماری ورودی/خروجی اتوماسیون توزیعشده ABB است.
چه محیطی برای تابلو توصیه میشود؟
توصیه میشود نصب درون تابلوهای کنترل صنعتی حفاظتشده انجام شود.
