تولیدکننده: ABB
شماره محصول: TB850 3BSC950193R1
کشور سازنده:سوئد
نوع محصول: ترمیناتور گذرگاه CEX
بارکد: 85389091
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 40g
ابعاد: ۵۰ میلیمتر × ۱۶ میلیمتر × ۵۵ میلیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
TB850 یک ترمیناتور باس CEX است که برای سیستمهای اتوماسیون ABB با استفاده از معماری ارتباطی باس CEX طراحی شده است. این دستگاه قابلیت ترمینیشن باس را برای آخرین واحد نصبشده در شبکه باس CEX فراهم میکند.

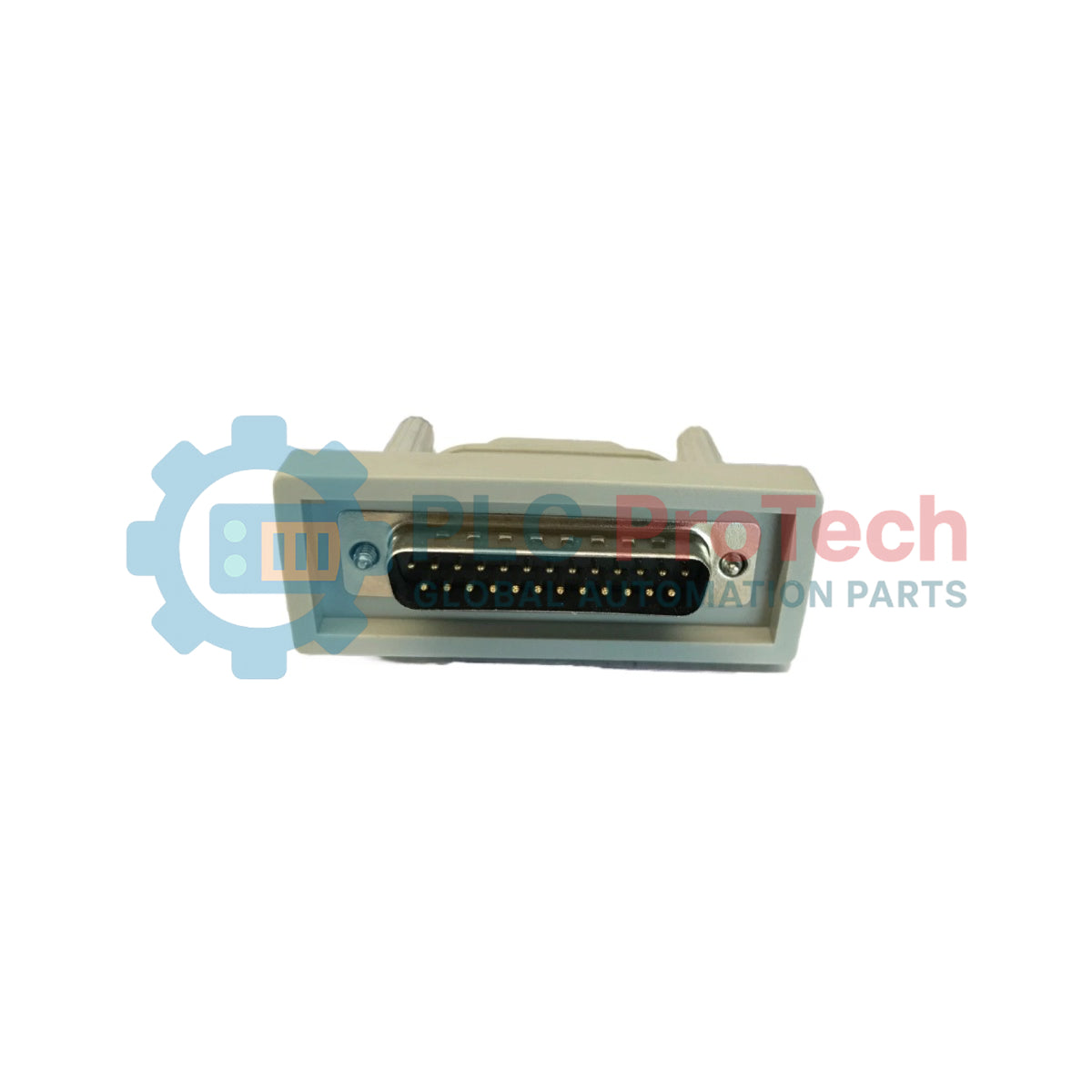

این 3BSC950193R1 این ترمیناتور دارای یک کانکتور نری ۲۵پین DB25P با اتصال پیچی برای نصب ایمن در محیطهای کنترل صنعتی است. این دستگاه با ترمینیشن آخرین واحد روی قطعه باس، یکپارچگی مناسب ارتباطات باس CEX را حفظ میکند.
TB850 در سیستمهای کنترل توزیعشده و PLC شرکت ABB، که به ارتباطات پایدار باس CEX و یکپارچگی سیگنال نیاز دارند، استفاده میشود. ساختار مکانیکی فشرده آن امکان نصب درون کابینتها و تابلوهای اتوماسیون صنعتی را فراهم میکند.
| پارامتر | مشخصات |
|---|---|
| تولیدکننده | ABB |
| شناسه محصول | 3BSC950193R1 |
| عنوان نوع ABB | TB850 |
| نوع محصول | کابل پیشساخته |
| توضیحات کاتالوگ | ترمیناتور باس CEX مدل TB850 |
| نوع کانکتور | کانکتور نری ۲۵پین DB25P |
| روش نصب | اتصال پیچی |
| عملکرد | ترمینیشن باس CEX |
| الزامات نصب | باید روی آخرین واحد باس CEX نصب شود |
| عرض محصول | ۵۰ میلیمتر |
| ارتفاع محصول | ۱۶ میلیمتر |
| عمق محصول | ۵۵ میلیمتر |
| وزن خالص محصول | ۰٫۰۴ کیلوگرم |
| طول کابل | 0 m |
| کد HS | 853690 |
| شماره تعرفه گمرکی | 85369095 |
| دستهبندی WEEE | محصول خارج از حوزه WEEE |
| پین کانکتور | عملکرد |
|---|---|
| کانکتور نر DB25P | اتصال ترمینیشن باس CEX |
ترمیناتور را روی آخرین دستگاه متصل به بخش باس CEX نصب کنید. مطمئن شوید کانکتور DB25P بهدرستی همراستا شده و با استفاده از سازوکار اتصال پیچی محکم شده است.
سیمکشی ارتباطی را جدا از کابلهای برق عبور دهید تا تداخل الکترومغناطیسی به حداقل برسد. اطمینان حاصل کنید که برای حفظ عملکرد صحیح باس، فقط آخرین واحد در باس CEX از ترمینیشن استفاده میکند.
پیش از راهاندازی سیستم، درگیری و محکمبودن کانکتور را بررسی کنید.
عملکرد اصلی TB850 چیست؟
این قطعه برای سیستمهای ارتباطی باس CEX شرکت ABB ترمینیشن فراهم میکند.
ترمیناتور باید کجا نصب شود؟
باید روی آخرین واحد در باس CEX نصب شود.
از چه نوع کانکتوری استفاده شده است؟
این واحد از یک کانکتور نر DB25P با ۲۵ پین استفاده میکند.
آیا دستگاه از اتصال پیچی استفاده میکند؟
بله. برای نصب ایمن، اتصال پیچی فراهم شده است.
شناسه محصول ABB چیست؟
شناسه محصول 3BSC950193R1 است.
TB850 در چه نوع سیستمهایی استفاده میشود؟
این محصول در PLCهای ABB و سیستمهای کنترل توزیعشده استفاده میشود.
وزن محصول چقدر است؟
وزن خالص ۰٫۰۴ کیلوگرم است.
آیا محصول شامل طول کابل است؟
طول کابل مشخصشده ۰ متر است.
آیا میتوان از این دستگاه در تابلوهای کنترل صنعتی استفاده کرد؟
بله. این محصول برای محیطهای اتوماسیون صنعتی طراحی شده است.
طبقهبندی نوع محصول چیست؟
نوع محصول بهصورت Prefabricated_Cable درج شده است.
چرا ترمینیشن باس ضروری است؟
ترمینیشن باس به حفظ یکپارچگی سیگنال ارتباطی در باس CEX کمک میکند.
آیا منبع پروتکلهای ارتباطی را مشخص میکند؟
در دادههای ارائهشده، اطلاعاتی درباره پروتکل مشخص نشده است.
ابعاد محصول چقدر است؟
ابعاد ۵۵ میلیمتر × ۱۶ میلیمتر × ۵۰ میلیمتر است.
آیا محصول در دامنه WEEE قرار میگیرد؟
خیر. منبع مشخص میکند که محصول در دامنه WEEE نیست.
