تولیدکننده: ABB
شماره محصول: 3BSE081637R1 PM866AK02
کشور سازنده:سوئد
نوع محصول: واحد پردازش اضافی
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 2700g
ابعاد: 119 mm x 186 mm x 135 mm (W x H x D)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

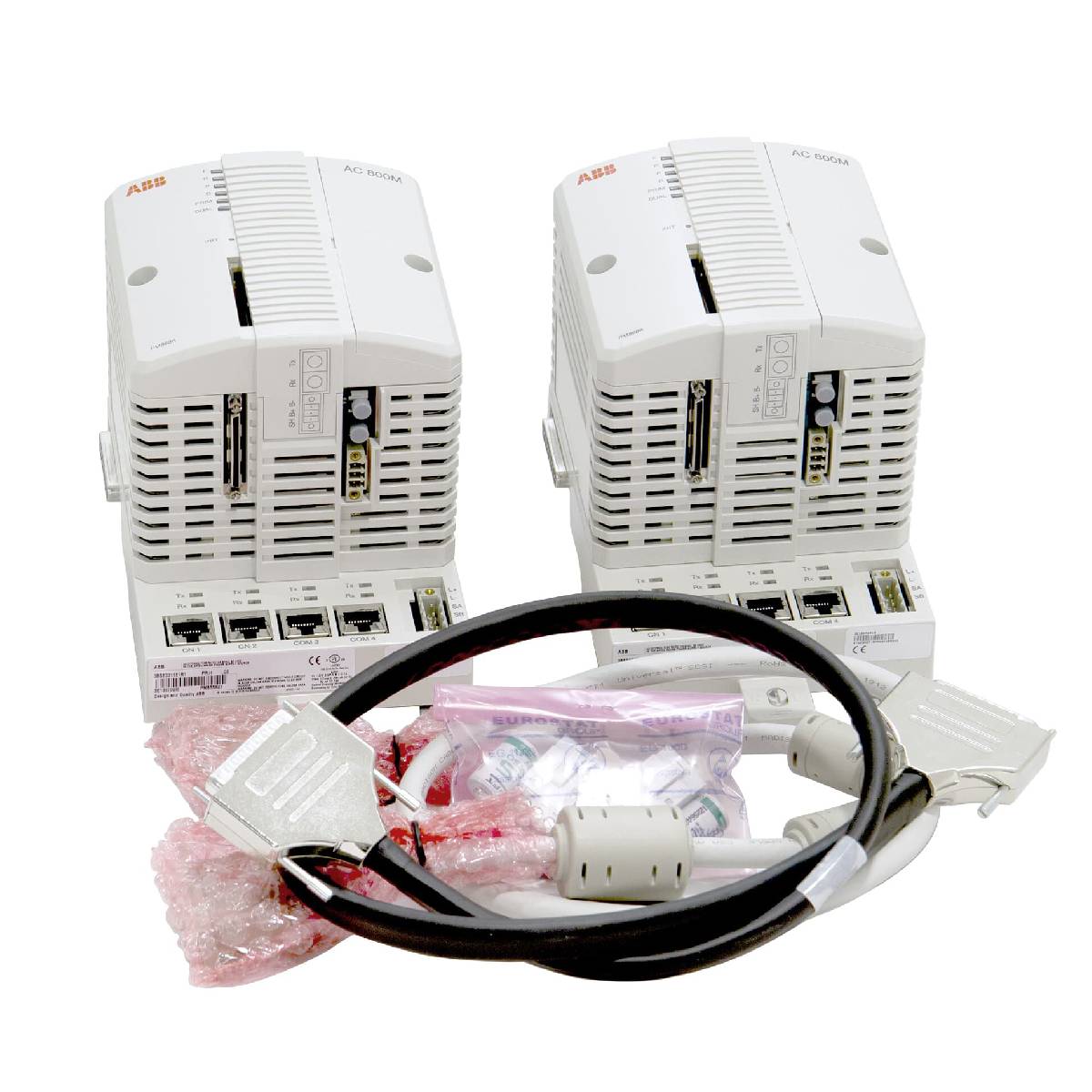

ABB 3BSE081637R1 PM866AK02 یک بسته واحد پردازش مرکزی افزونه است که برای سیستم کنترل AC 800M در پلتفرم ABB Ability System 800xA طراحی شده است. این واحد شامل یک میکروپروسسور، رم، ساعت زمان واقعی، نشانگرهای وضعیت LED، دکمه INIT و رابط CompactFlash است. این دستگاه افزونگی سختافزاری CPU را با حداکثر زمان سوئیچاور 10 میلیثانیه برای محیطهای کاربردی با دسترسی بالا فراهم میکند. اتصال شبکه شامل دو پورت اترنت RJ45 داخلی برای ارتباط شبکه کنترل با استفاده از پروتکلهای MMS و IAC، به همراه پورتهای سریال RS-232C برای پیکربندی و ارتباط عمومی است. رابط کنترلر به خطوط ارتباطی ماژولباس و CEX-Bus گسترش یافته و تا 32 برنامه را مدیریت کرده و از حداکثر 84 ماژول ورودی/خروجی ماژولباس در پیکربندی پردازنده افزونه پشتیبانی میکند.
| شماره مقاله | مدل / توضیحات | محتویات بسته |
|---|---|---|
| 3BSE081637R1 | واحد پردازش افزونه PM866AK02 | 2 عدد CPU مدل PM866A، 2 عدد صفحه پایه TP830 (عرض 115 میلیمتر)، 2 عدد ترمیناتور ماژولباس TB807، 1 عدد کابل توسعه CEX-bus مدل TK850، 1 عدد کابل RCU-Link مدل TK851، 2 عدد باتری برای پشتیبانگیری حافظه (4943013-6) |
| پارامتر | مشخصات |
|---|---|
| تولیدکننده | ABB |
| شناسه محصول |
3BSE081637R1
|
| مدل |
PM866AK02
|
| نوع پردازنده | MPC866 |
| فرکانس کلاک | 133 مگاهرتز |
| حافظه | 64 مگابایت |
| رم در دسترس برای برنامه | 51.389 مگابایت |
| فلش PROM (فریمور) | 4 مگابایت |
| عملکرد (1000 عملیات بولی) | 0.09 میلیثانیه |
| زمان سوئیچاور (پیکربندی افزونه) | حداکثر 10 میلیثانیه |
| ولتاژ نامی منبع تغذیه | 24 ولت DC (از 19.2 تا 30 ولت DC) |
| مصرف توان (+24 ولت) | 210 میلیآمپر معمولی / 360 میلیآمپر حداکثر |
| تلفات توان | 5.1 وات معمولی (حداکثر 8.6 وات) |
| ورودی وضعیت منبع تغذیه افزونگی | بله |
| باتری پشتیبان | لیتیوم، 3.6 ولت |
| کانالهای اترنت | 2x RJ-45 ماده (8-پین)، 10 مگابیت بر ثانیه |
| پروتکلهای شبکه کنترل | MMS، IAC |
| رابطهای RS-232C | 2 (COM3 غیر ایزوله با RTS-CTS؛ COM4 پورت سرویس ایزوله) |
| ماژولهای ارتباطی باس CEX | تا 12 |
| جریان تغذیه باس CEX | حداکثر 2.4 آمپر |
| خوشههای I/O ماژولباس (CPU افزونگی) | 0 الکتریکی + 7 نوری |
| ظرفیت I/O ماژولباس (PM866 افزونگی) | حداکثر 84 ماژول I/O |
| کاربردها در هر کنترلر | تا 32 |
| برنامهها در هر کاربرد | تا 64 |
| دمای کاری | 0 تا +55 درجه سانتیگراد (+32 تا +131 درجه فارنهایت) |
| دمای ذخیرهسازی | -40 تا +70 درجه سانتیگراد (-40 تا +158 درجه فارنهایت) |
| رطوبت نسبی | 5 تا 95٪، بدون تراکم |
| درجه آلودگی | درجه 2 (IEC/EN 61131-2) |
| حفاظت در برابر خوردگی | مطابق با G3 (ISA 71.04) |
| کلاس حفاظت | IP20 (EN 60529، IEC 529) |
| ارتفاع عملیاتی | تا 2000 متر |
| ابعاد (عرض × ارتفاع × عمق) | 119 میلیمتر × 186 میلیمتر × 135 میلیمتر |
| وزن | 2700 گرم (5.95 پوند) |
