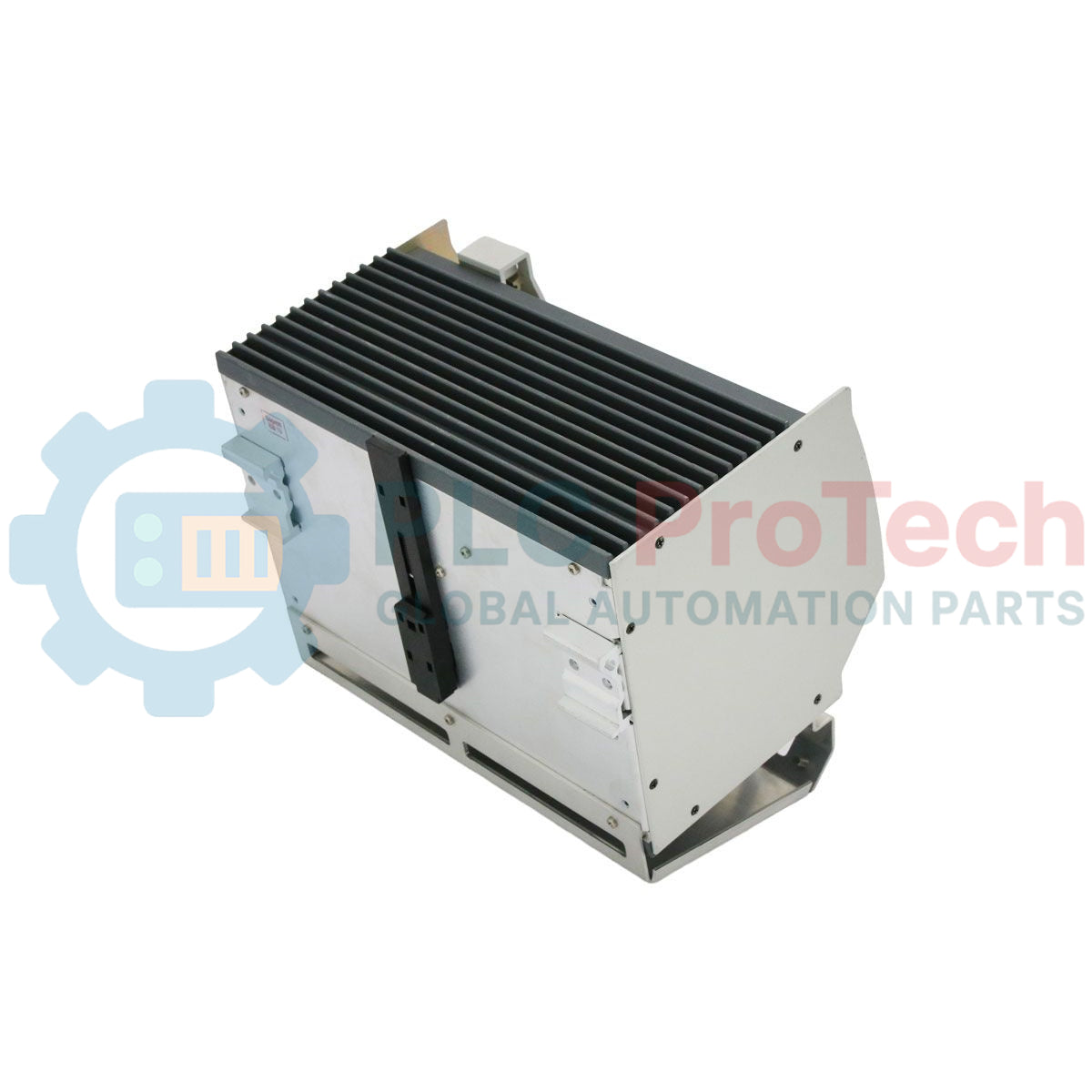

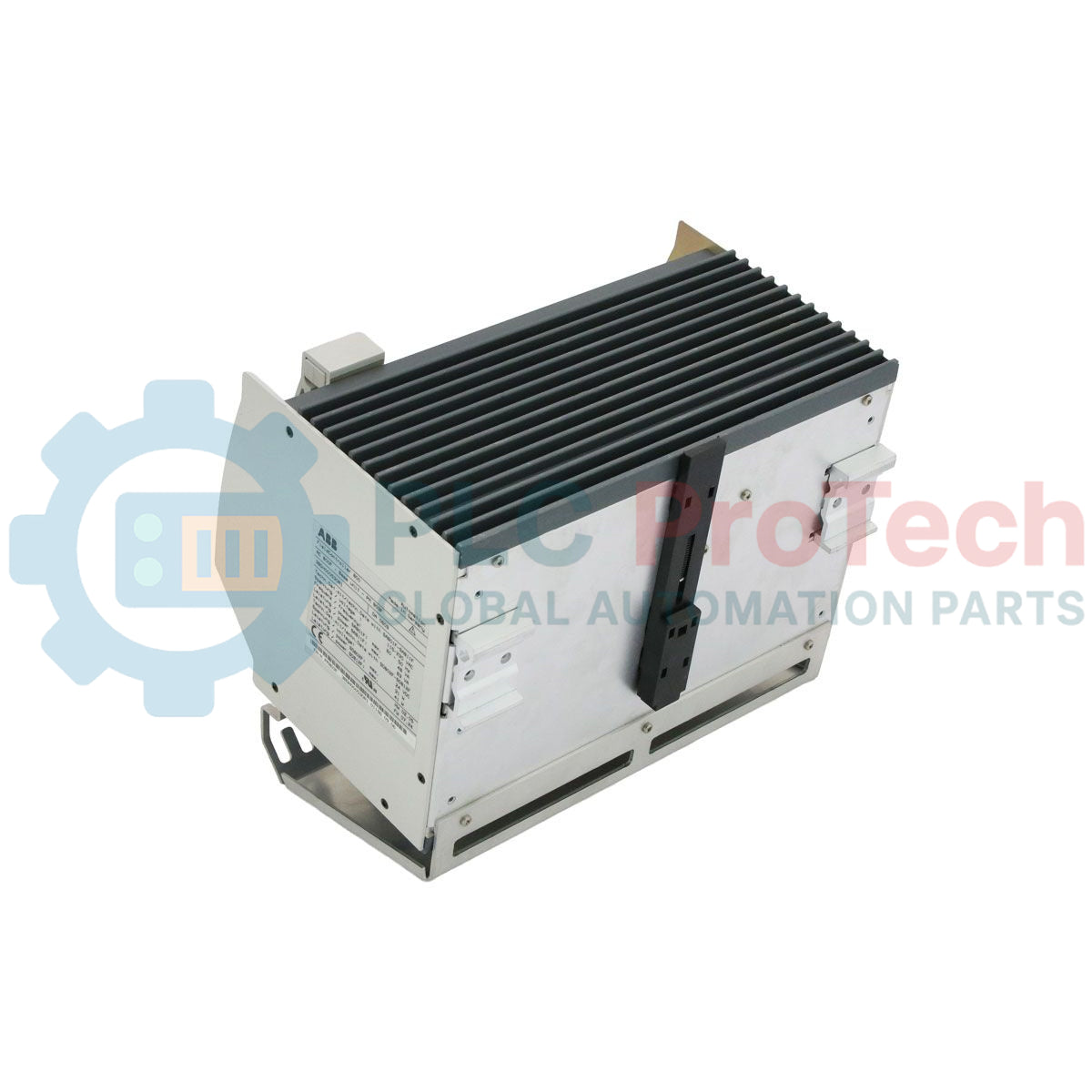

واحد پایه PM 803F مدل ABB AC 800F، شماره 3BDH000530R1، ظرفیت 16 مگابایت

مروری بر واحد پایه CPU سیستم AC 800F

3BDH000530R1 (PM 803F) یک واحد پایه مرکزی در سیستم کنترل AC 800F شرکت ABB است که به معماری RAM بافرشده توسط باتری و ظرفیت ۱۶ مگابایت مجهز شده است. این واحد به‌عنوان هسته پردازشی سیستم، مسئول اجرای منطق کنترل، مدیریت ارتباطات سیستم و هماهنگ‌سازی ماژول‌های اتوماسیون توزیع‌شده است.

PM 803F به‌عنوان یک پلتفرم CPU ماژولار طراحی شده و امکان یکپارچه‌سازی ماژول‌های عملکردی مختلف را بر اساس نیازهای کاربردی فراهم می‌کند. این واحد به‌طور گسترده در سیستم‌های اتوماسیون فرایندی استفاده می‌شود؛ جایی که عملکرد قطعی کنترل و مقیاس‌پذیری سیستم اهمیت دارد.

معماری سیستم و طراحی پردازنده

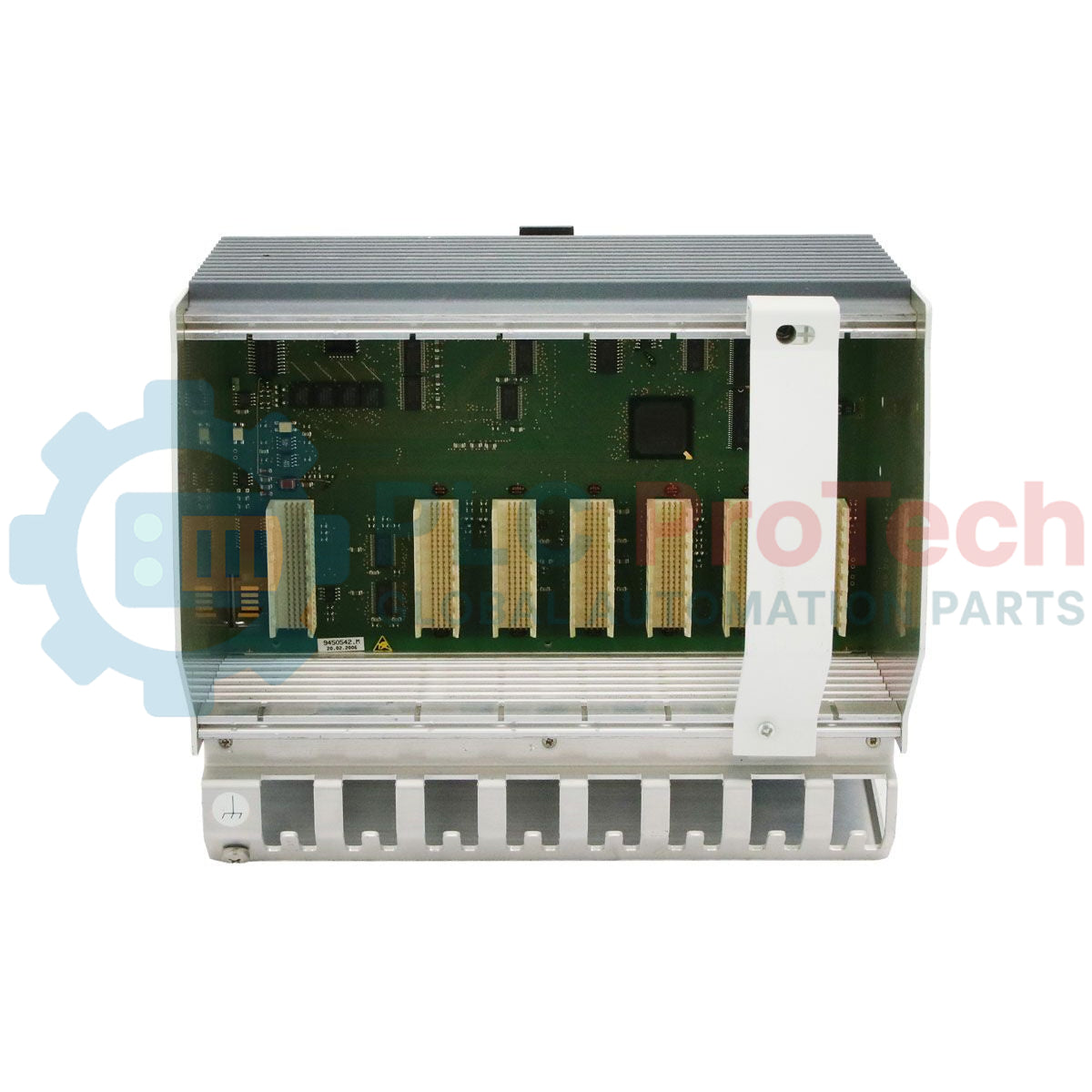

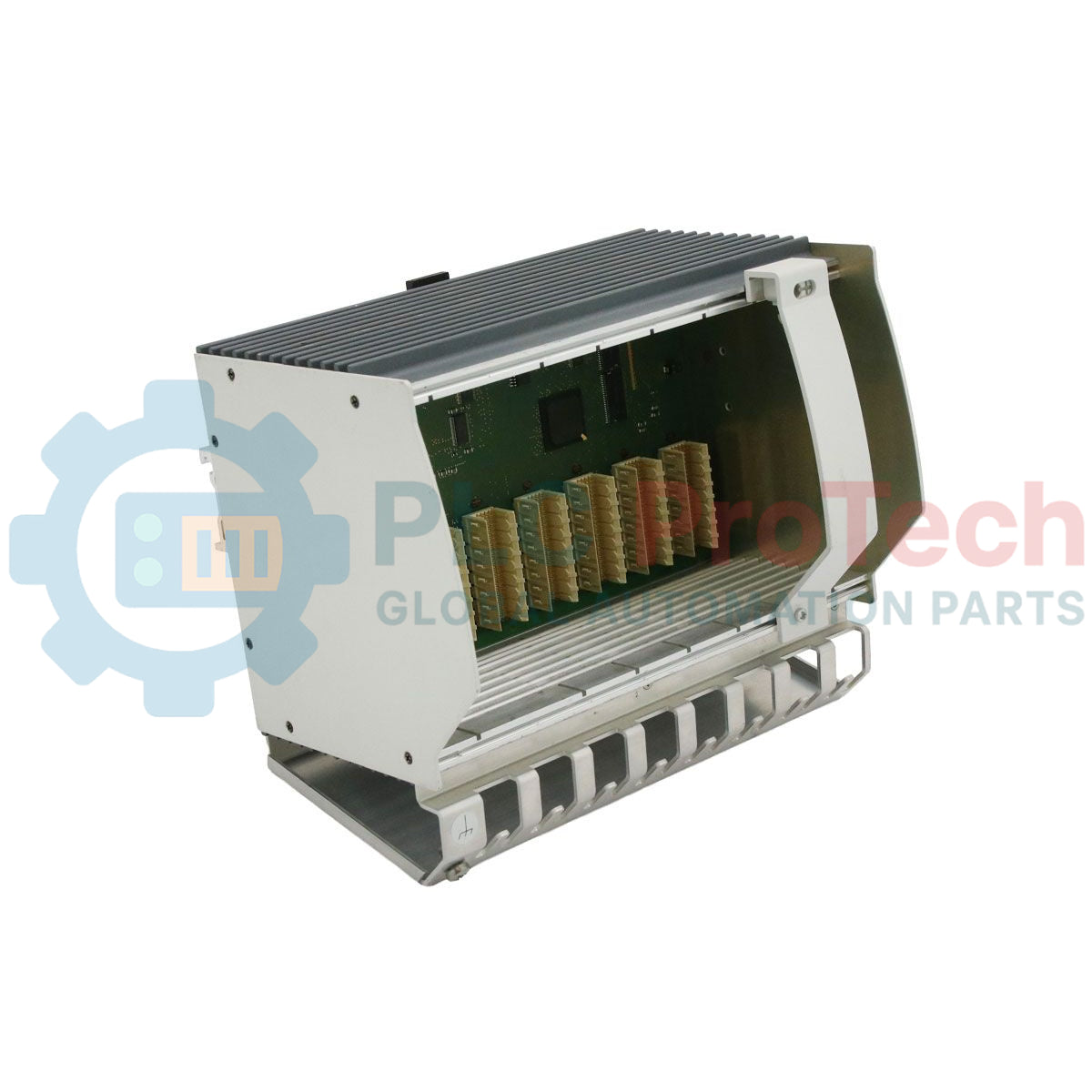

واحد پایه PM 803F از یک برد اصلی CPU تشکیل شده است که درون یک شاسی ماژولار قرار دارد و از توسعه انعطاف‌پذیر سیستم پشتیبانی می‌کند:

• واحد پردازش مرکزی: ماژول CPU مرکزی برای عملیات سیستم کنترل توزیع‌شده AC 800F.
• معماری حافظه: RAM بافرشده توسط باتری و ظرفیت ۱۶ مگابایت، حفظ داده‌ها را هنگام قطع برق تضمین می‌کند.
• طراحی ماژولار: بسته به پیکربندی سیستم، از ماژول‌های عملکردی اضافی پشتیبانی می‌کند.
• وابستگی نرم‌افزاری: سیستم‌عامل از پیش نصب نشده است؛ سیستم‌عامل باید هنگام راه‌اندازی نرم‌افزاری بارگذاری شود.
• رابط سخت‌افزاری: مجهز به لبه اتصال RW 855F برای ارتباط در سطح سیستم.

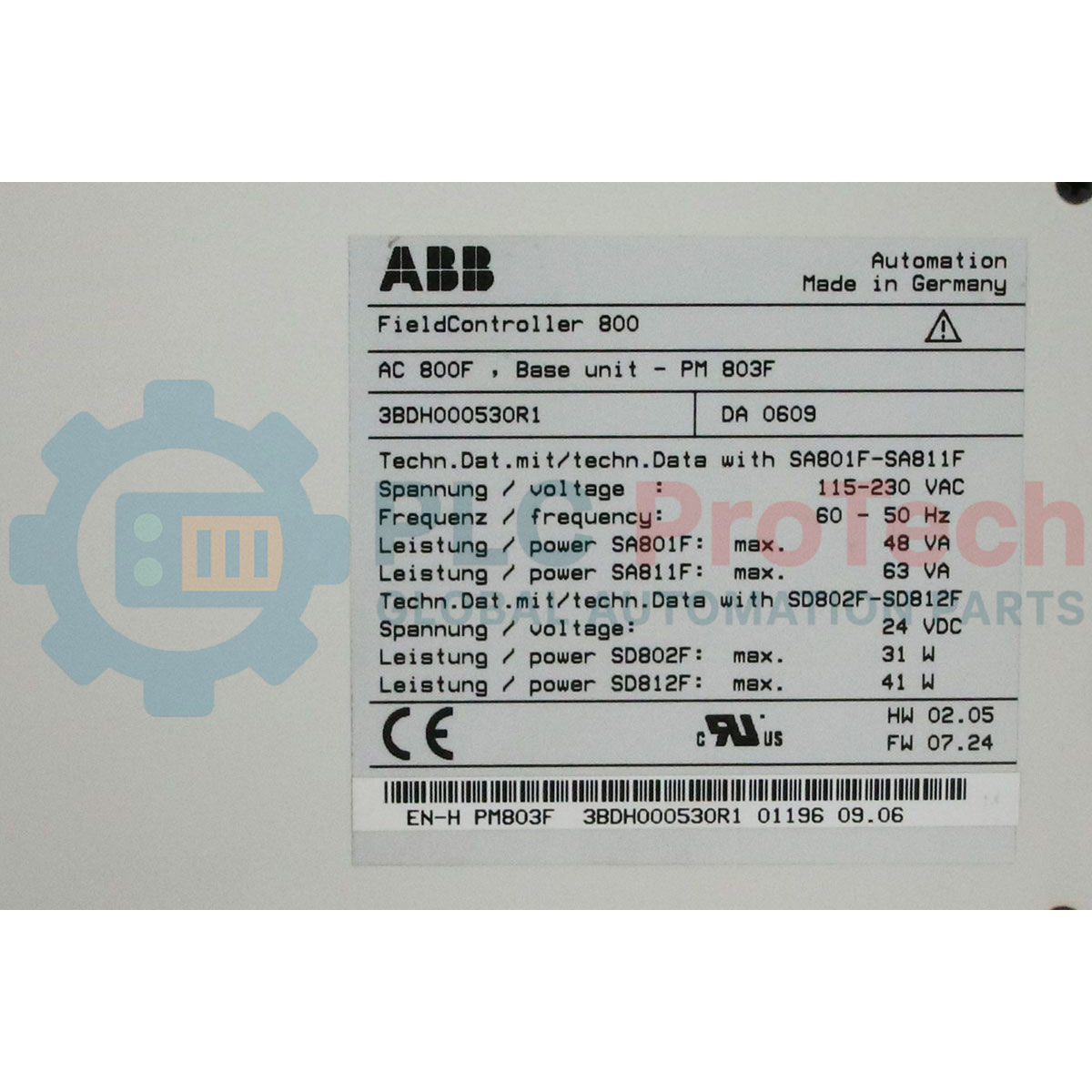

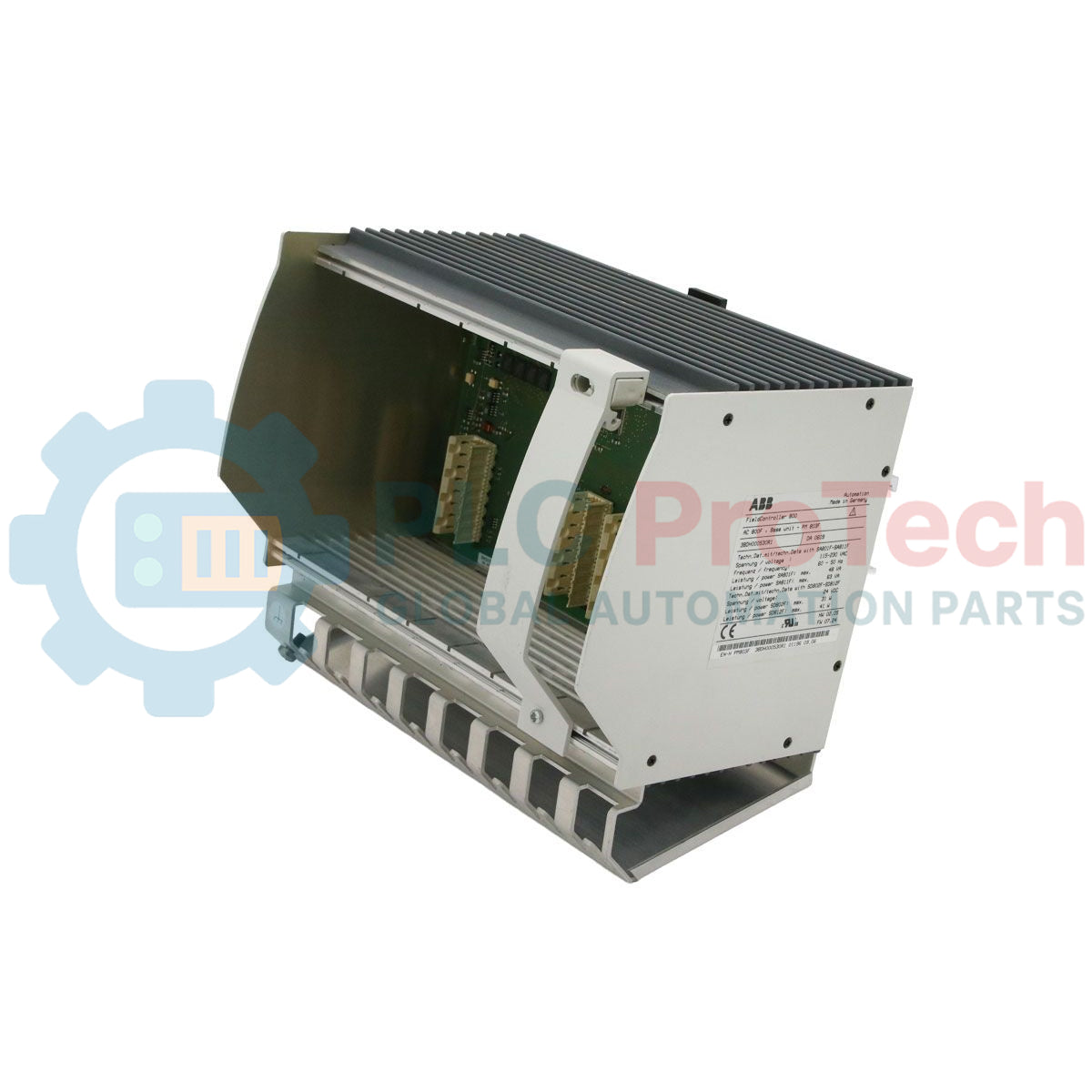

داده‌های الکتریکی و مکانیکی

ملاحظات عملیاتی و سیستمی

آیا PM 803F شامل سیستم‌عامل است؟

خیر. این واحد بدون سیستم‌عامل از پیش نصب‌شده تحویل داده می‌شود. سیستم‌عامل باید هنگام راه‌اندازی سیستم، با استفاده از ابزارهای نرم‌افزاری ABB نصب شود.

تفاوت عملکرد آن با PM 802F چیست؟

عملکرد PM 803F تقریباً ۵ تا ۱۰ درصد کمتر از PM 802F است و این موضوع باید هنگام طراحی کاربردهای کنترلی با بار بالا در نظر گرفته شود.

آیا PM 803F برای ارتقای سیستم‌های مدرن مناسب است؟

این واحد همچنان در تأسیسات موجود AC 800F استفاده می‌شود، اما برای پروژه‌های جدید، ABB معمولاً معماری‌های جدیدتر مبتنی بر AC 800M را به‌دلیل عملکرد پردازشی بالاتر و پشتیبانی بلندمدت توصیه می‌کند.

نکات نصب و راه‌اندازی

سازگاری نرم‌افزار:
اطمینان حاصل کنید که هنگام نصب از نسخه V7.1 SP2a یا بالاتر استفاده می‌شود. نسخه‌های پایین‌تر ممکن است از تمام قابلیت‌های سخت‌افزاری پشتیبانی نکنند.

نحوه کار با لبه اتصال:
لبه اتصال RW 855F باید هنگام نصب به‌درستی در جای خود قرار گیرد تا ارتباط پایدار میان CPU و ماژول‌های بک‌پلین تضمین شود.

پایداری برق:
ازآنجاکه حافظه با باتری بافر می‌شود، برای جلوگیری از ازدست‌رفتن داده‌ها هنگام قطع برق غیرمنتظره، وضعیت باتری را در دوره‌های تعمیر و نگهداری بررسی کنید.

توسعه سیستم:
ماژول‌های اضافی را می‌توان در رک AC 800F یکپارچه کرد، اما بار سیستم و زمان‌بندی ارتباطات باید در مرحله طراحی ارزیابی شود.
