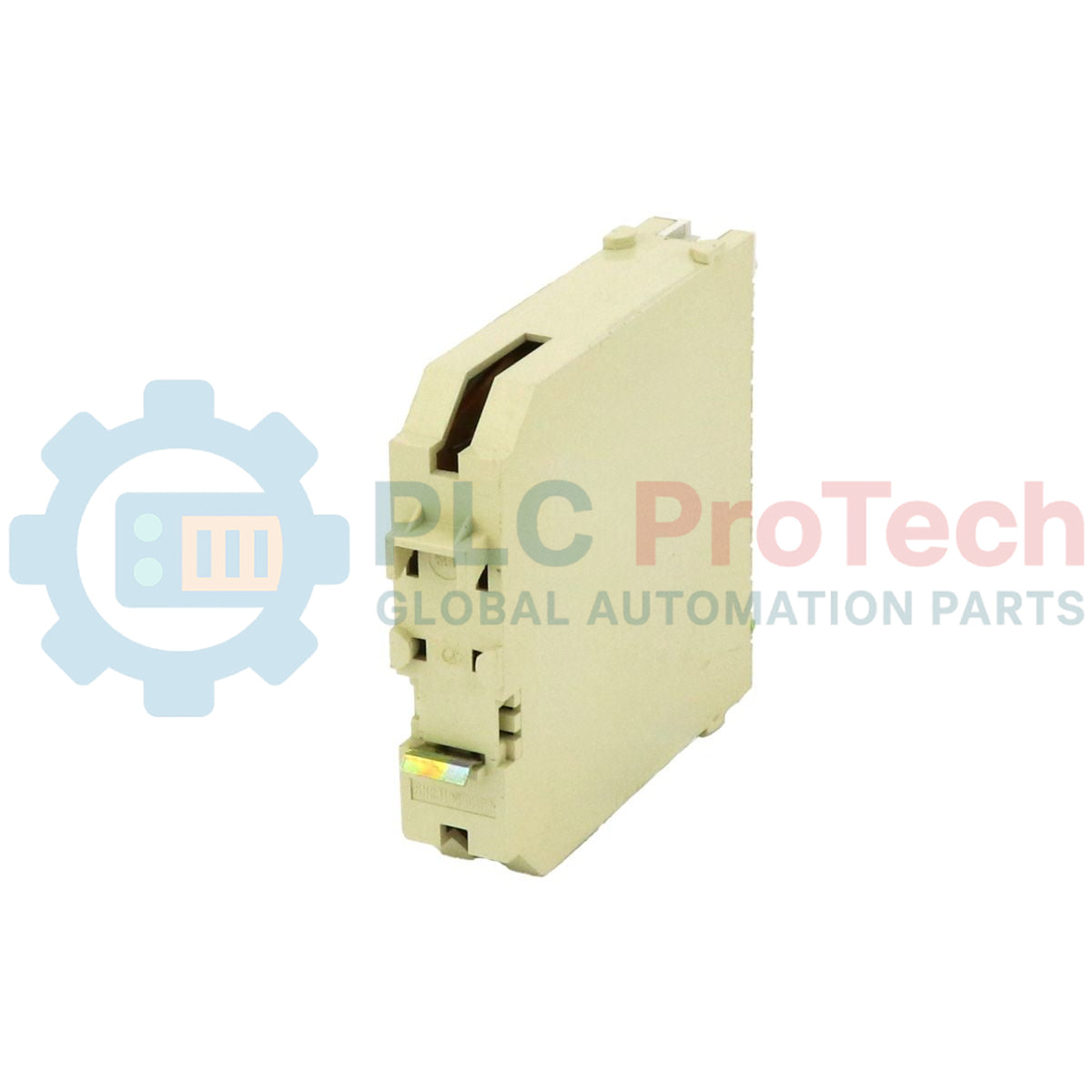

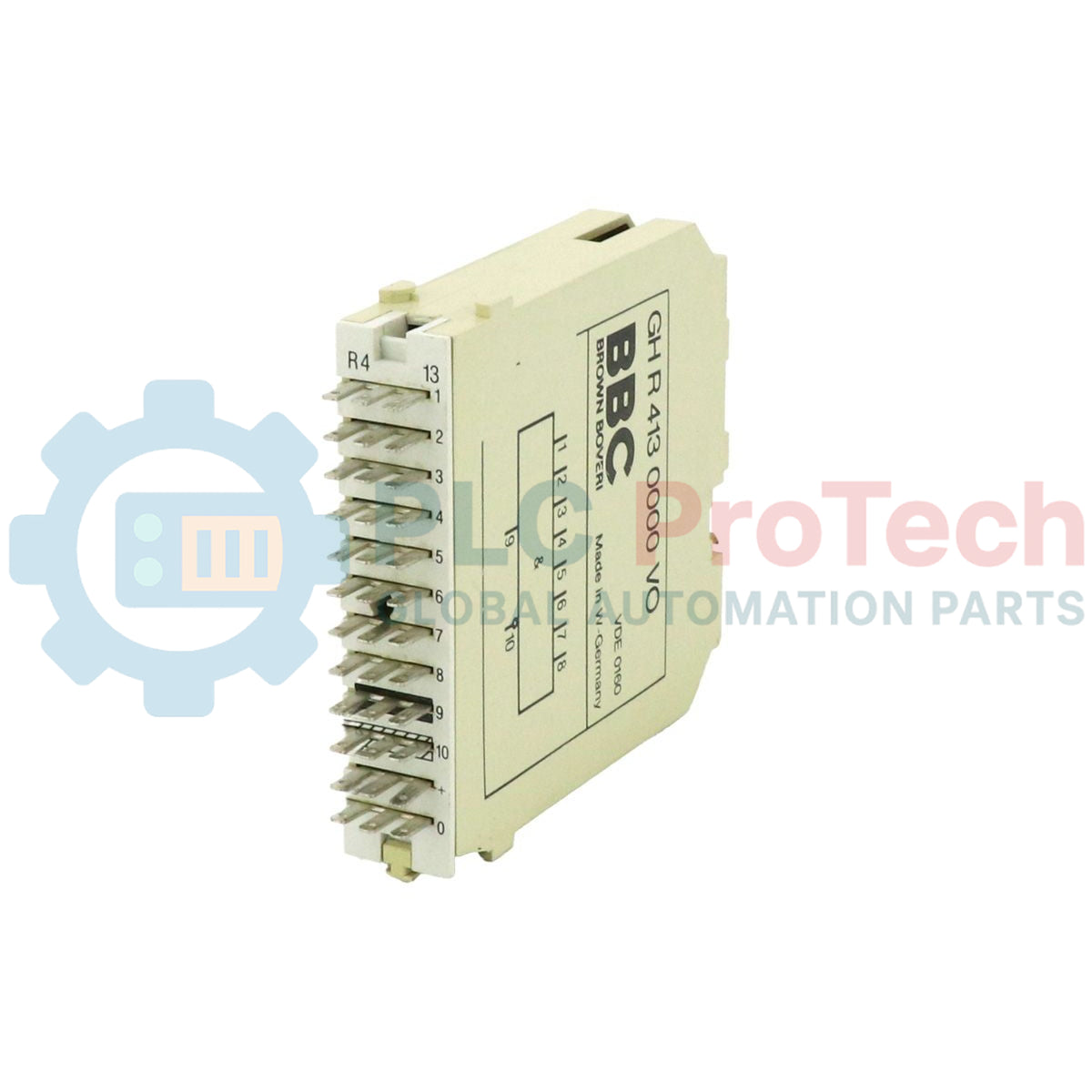

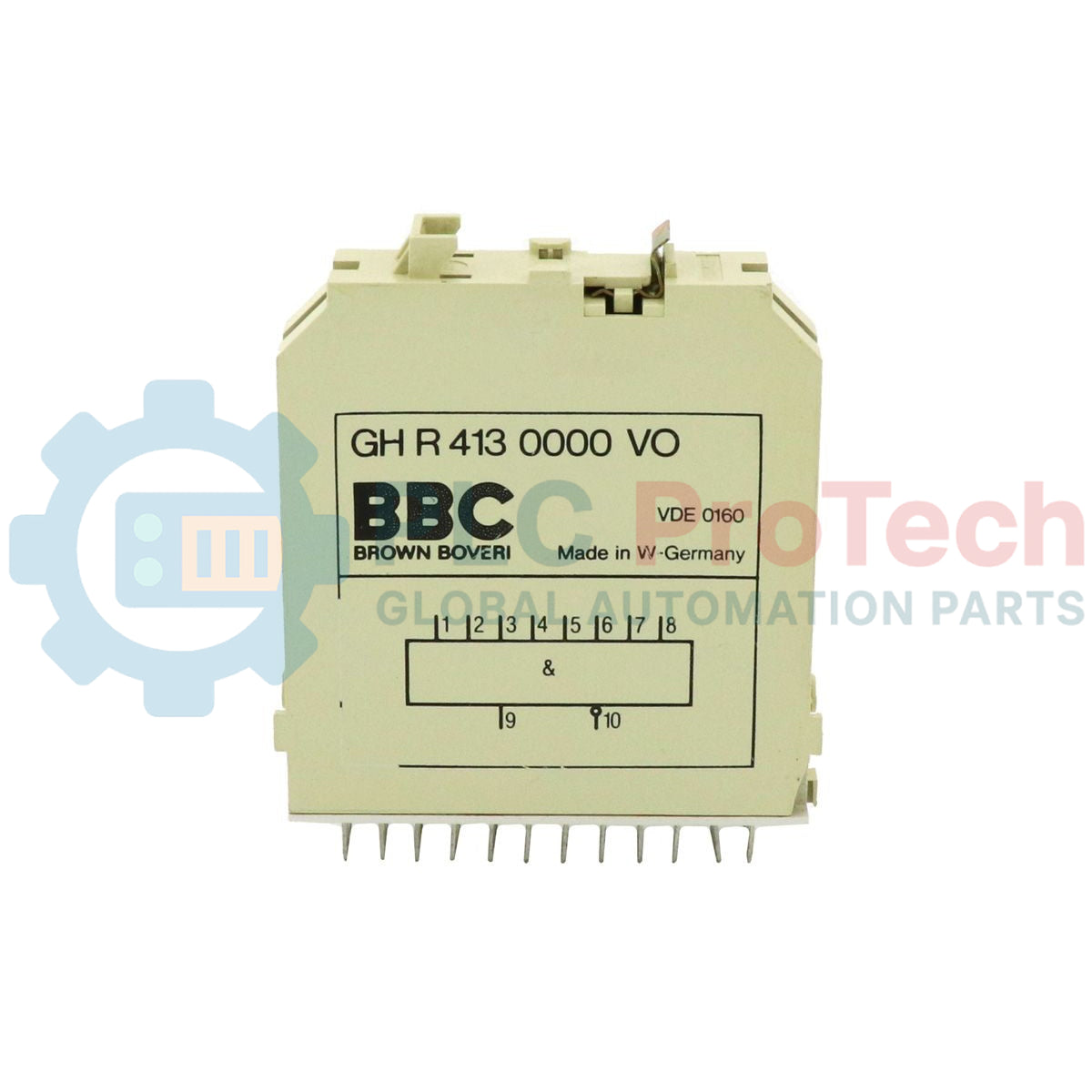

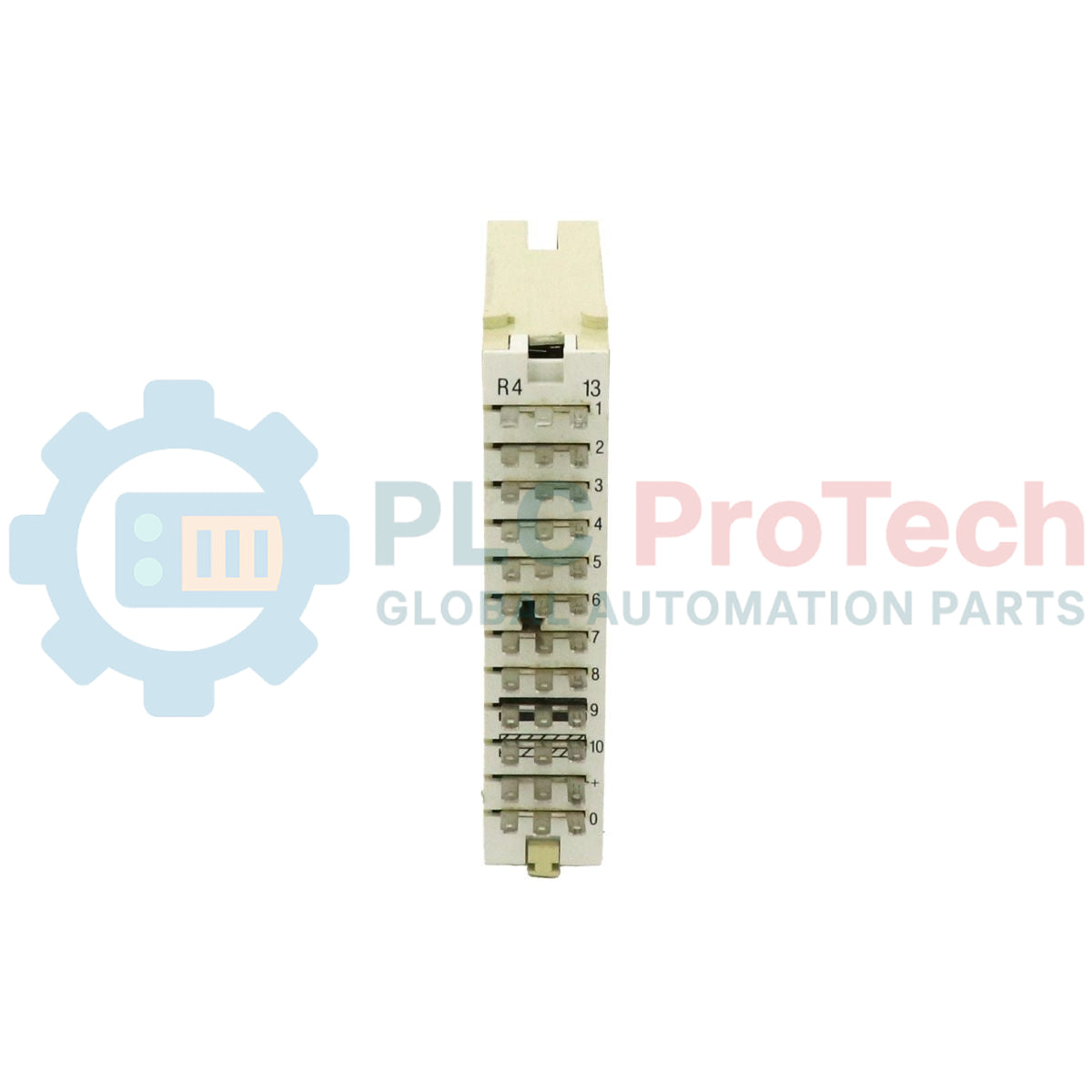

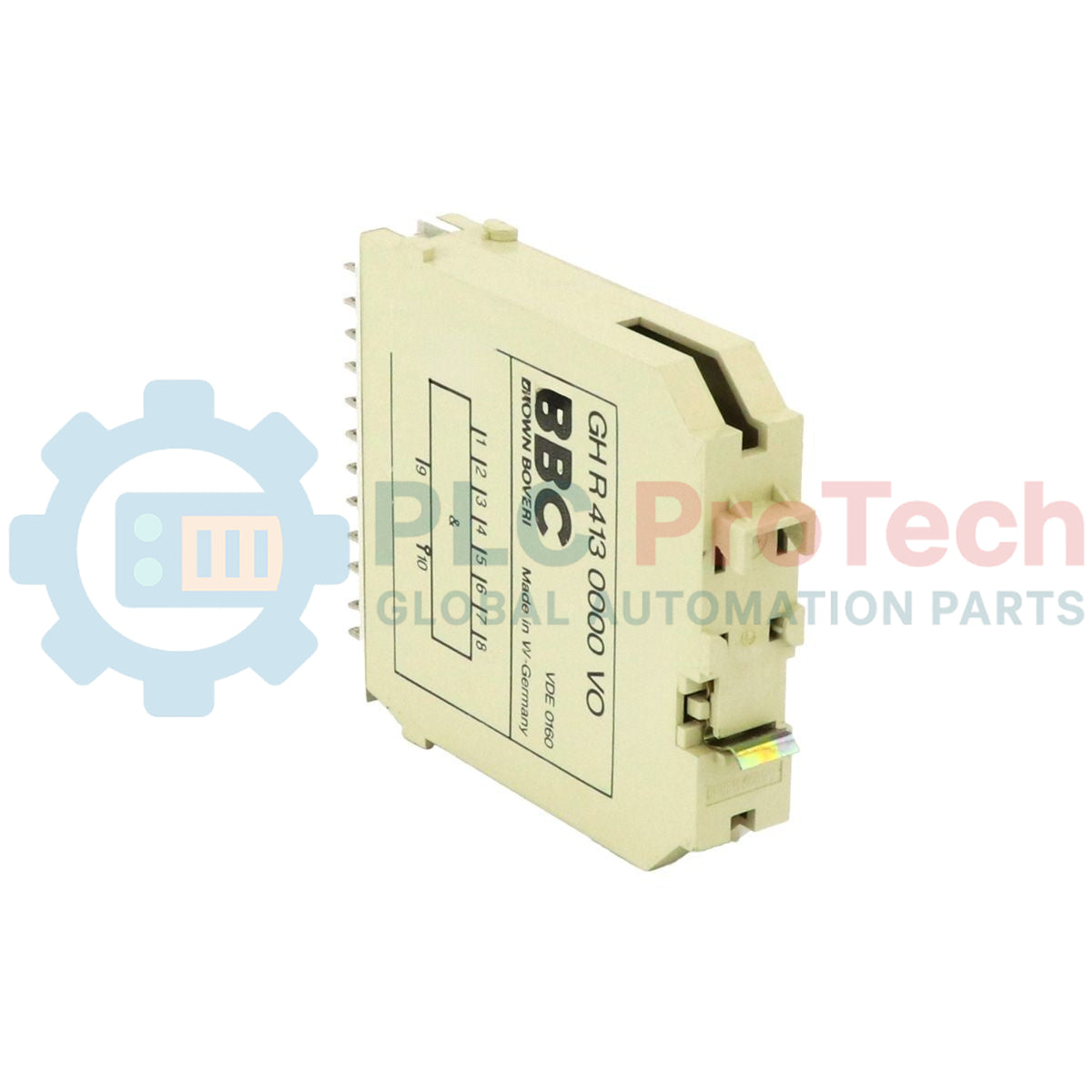

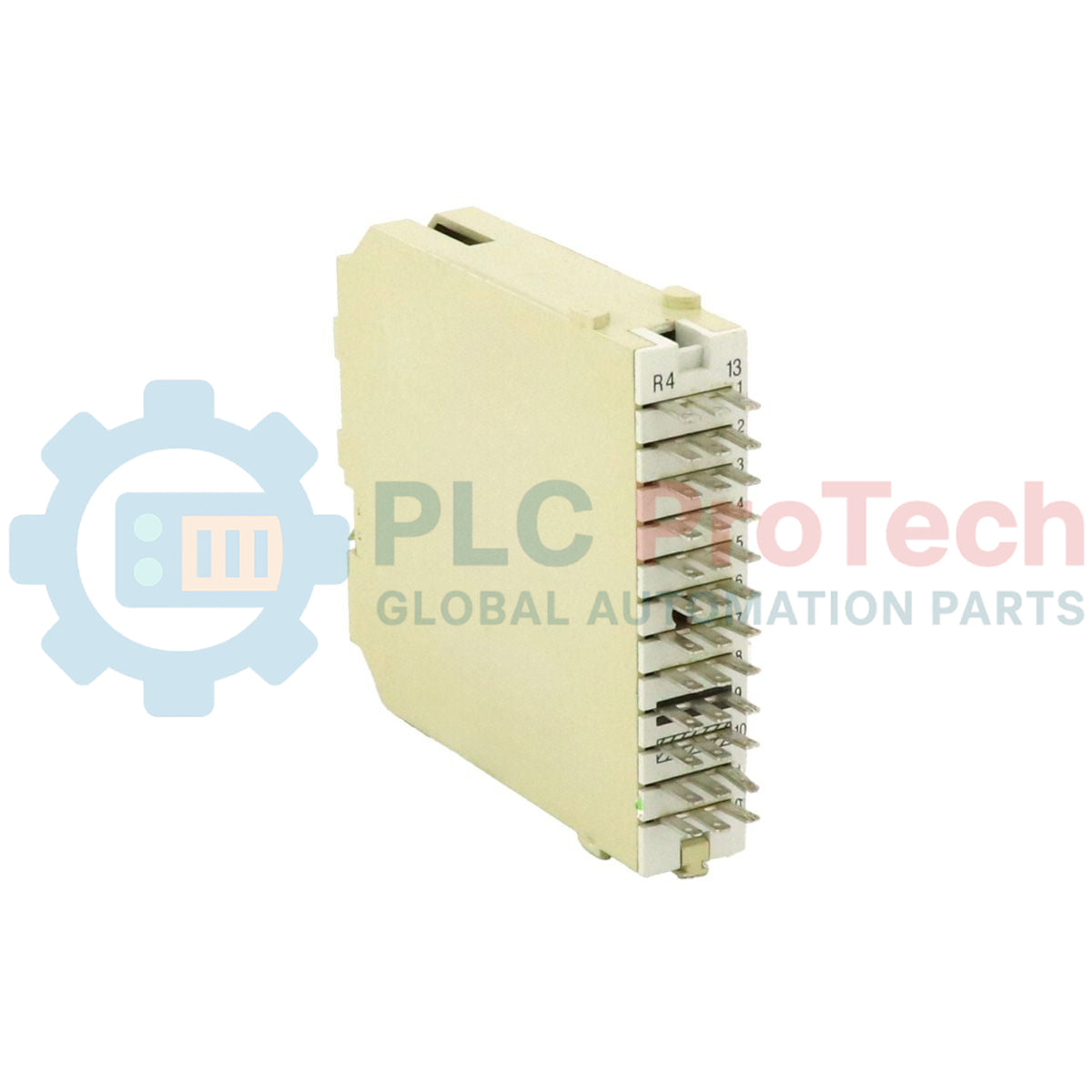

ماژول رله Procontic شرکت BBC Brown Boveri مدل GHR4130000V0 ABB

مرور کلی محصول

GHR4130000V0 یک ماژول رله قدیمی متعلق به دوران BBC Brown Boveri است که اکنون در مجموعه میراث صنعتی ABB نگهداری می‌شود. این ماژول به خانواده Procontic تعلق دارد؛ یکی از نخستین و قابل‌اعتمادترین خانواده‌های کنترل منطقی قابل‌برنامه‌ریزی (PLC) که برای محیط‌های چالش‌برانگیز اتوماسیون صنعتی و حفاظت توسعه یافته‌اند.

GHR4130000V0 که به‌طور ویژه برای عملیات سوئیچینگ و اینترلاکینگ قابل‌اعتماد طراحی شده است، در سیستم‌های کنترل قدیمی مستقر در تأسیسات توزیع برق و کارخانه‌های تولیدی سنگین نقشی حیاتی دارد. اگرچه این ماژول منسوخ طبقه‌بندی می‌شود، همچنان قطعه‌ای یدکی و ضروری برای حفظ تداوم عملیاتی در تأسیسات موجود Procontic است و نیازی به ارتقای کامل سیستم ندارد.

پیکربندی فنی

GHR4130000V0 مطابق با استانداردهای سخت‌افزاری قطعی تعیین‌شده در مهندسی BBC Brown Boveri ساخته شده است:

• معماری Procontic: برای اجرای سریع منطق و مدیریت پایدار ورودی/خروجی در چارچوب سیستم PLC Procontic طراحی شده است.
• منطق رله‌ای: از قطعات سوئیچینگ باکیفیت برای ایجاد ایزولاسیون گالوانیکی مطمئن بین منطق کنترل و تجهیزات میدانی استفاده می‌کند.
• عملکردهای حفاظتی: معمولاً در مدارهای فرمان و سیگنالینگ برای پشتیبانی از اینترلاکینگ ایمنی در سطح سخت‌افزار استفاده می‌شود.
• ابعاد فشرده: ابعاد 15 × 13 × 5 cm امکان نصب در رک‌های استاندارد Procontic و تابلوهای صنعتی را فراهم می‌کند.

مشخصات فنی

پرسش‌های متداول فنی

چگونه یک GHR4130000V0 را در یک سیستم فعال Procontic تعویض کنم؟

از آنجا که این ماژول منسوخ شده است، قطعات جایگزین باید از موجودی تأییدشده تجهیزات قدیمی تأمین شوند. پیش از نصب، برق سیستم را ایزوله کنید و مطمئن شوید برچسب‌گذاری ترمینال‌ها و مقادیر نامی ولتاژ با واحد اصلی مطابقت دارند تا از آسیب به بک‌پلین جلوگیری شود.

خرابی‌های رایج این ماژول رله چیست؟

خرابی‌های معمول شامل جوش‌خوردن کنتاکت‌ها بر اثر جریان بیش‌ازحد و فرسودگی سیم‌پیچ در کاربردهای با چرخه کاری بالا هستند. با مشاهده این علائم، تعویض ماژول با قطعه‌ای از موجودی تأییدشده معمولاً ایمن‌ترین اقدام اصلاحی است.

آیا جایگزین مدرن و مستقیمی برای سری GHR در Procontic وجود دارد؟

معادل مستقیم و قابل‌جایگزینی وجود ندارد. مدرن‌سازی سیستم معمولاً شامل مهاجرت به پلتفرم‌های PLC جدیدتر مانند AC500 یا AC800M است که به بازطراحی سیم‌کشی و منطق کنترل نیاز دارد.

راهنمای مهندسی و نصب

حفاظت کنتاکت:
هنگام کنترل بارهای القایی، از تجهیزات خارجی سرکوب اضافه‌ولتاژ استفاده کنید. استفاده از اسنابرهای RC برای مدارهای AC توصیه می‌شود، در حالی که برای بارهای DC به دیودهای فلای‌بک نیاز است.

تمیزکاری و بازرسی:
پیش از نصب، کانکتورهای لبه‌ای را از نظر اکسیدشدگی بررسی کنید. از پاک‌کننده کنتاکت الکترونیکی بدون باقی‌مانده استفاده کنید و از مواد ساینده‌ای که ممکن است به کنتاکت‌های آبکاری‌شده آسیب بزنند، پرهیز کنید.

گشتاور نصب:
اگر از ترمینال‌های پیچی استفاده می‌شود، گشتاور سفت‌کردن را در محدوده پیشنهادی تقریباً 0.5 تا 0.8 Nm نگه دارید تا از آسیب به محفظه جلوگیری شود.

ملاحظات حرارتی:
اطمینان حاصل کنید که فن‌های خنک‌کننده تابلو به‌درستی کار می‌کنند. قطعات الکترونیکی قدیمی نسبت به دماهای بالا حساس‌تر هستند و ممکن است در شرایط تنش حرارتی دچار ناپایداری شوند.
