درایو فرکانس متغیر ABB ACS550-01-015A-4 ACS550

توضیحات

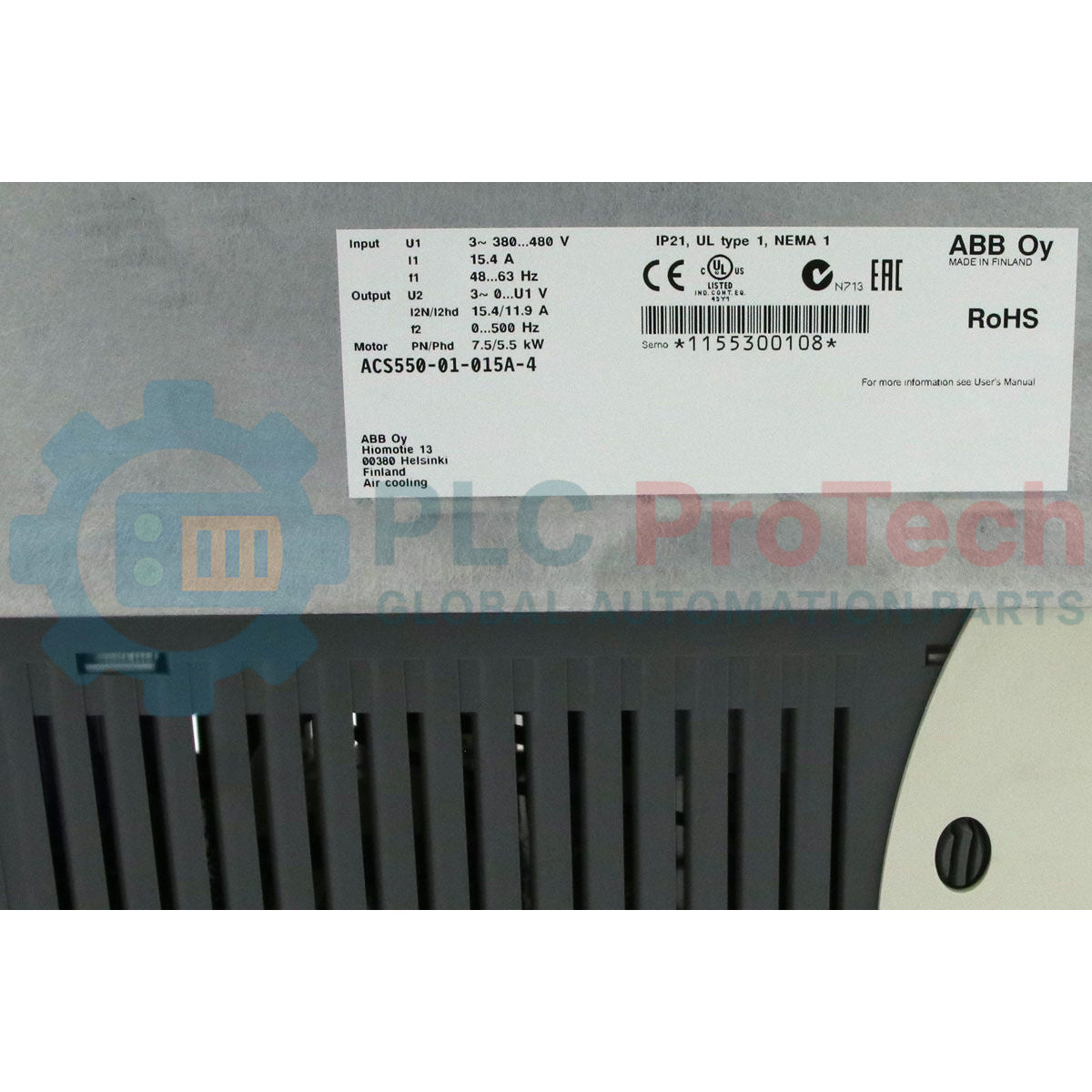

مدل ACS550-01-015A-4 که برای کنترل دقیق سرعت و گشتاور موتورهای القایی سه‌فاز مهندسی شده است، یک درایو استاندارد AC از خانواده محصولات ABB ACS550 محسوب می‌شود. این درایو فرکانس متغیر که برای بهینه‌سازی مصرف انرژی و عملکرد فرایند طراحی شده است، کنترل قابل‌اعتمادی برای موتور در طیف گسترده‌ای از کاربردهای صنعتی ارائه می‌دهد. این دستگاه با ولتاژ ورودی سه‌فاز در محدوده ۳۸۰ تا ۴۸۰ ولت AC کار می‌کند و توان خروجی ۷٫۵ کیلووات (۱۰ اسب‌بخار) و جریان پیوسته نامی ۱۵٫۴ آمپر را ارائه می‌دهد.

مدل ACS550-01-015A-4 که در محفظه حفاظتی با درجه IP21 قرار دارد، ابعاد مکانیکی جمع‌وجوری دارد که مدیریت فضای تابلو را ساده می‌کند. این درایو از فناوری‌های پیشرفته کنترل اسکالر و برداری برای حفظ پایداری سیستم، کنترل دینامیک گشتاور و جلوگیری از وارد شدن تنش مکانیکی به سامانه‌های انتقال قدرت متصل استفاده می‌کند.

ویژگی‌ها

• از محدوده گسترده ولتاژ ورودی سه‌فاز، از ۳۸۰ تا ۴۸۰ ولت AC، پشتیبانی می‌کند.
• خروجی پیوسته ۱۵٫۴ آمپر را با توان نامی کاربری عادی ۷٫۵ کیلووات / ۱۰ اسب‌بخار ارائه می‌دهد.
• دارای محفظه حفاظتی با درجه حفاظت IP21 / نوع ۱ UL است.
• به یک طراحی چوک نوسانی داخلی برای کاهش بهینه هارمونیک‌ها مجهز است.
• راه‌اندازی موتور و پیکربندی پارامترها را ساده و منسجم می‌کند.

کاربردها

• پمپ‌های سانتریفیوژ و ایستگاه‌های تقویت فشار در سامانه‌های مدیریت آب.
• فن‌های تهویه صنعتی و واحدهای هواساز (AHU).
• نوار نقاله‌ها و خطوط جابه‌جایی مواد.
• سیستم‌های کنترل کمپرسور و خنک‌کاری.

مشخصات فنی

راهنمای نصب

برای اطمینان از عملکرد بهینه خنک‌کاری ترمودینامیکی، درایو باید به‌صورت عمودی روی سطحی صاف و غیرقابل‌اشتعال نصب شود. برای ایجاد جریان هوای آزاد از طریق فن خنک‌کننده و هیت‌سینک، فضای خالی کافی در بالا و پایین قاب درایو حفظ کنید. تمام سیم‌کشی‌های الکتریکی باید با استانداردهای صنعتی محلی مطابقت داشته باشند و برای به حداقل رساندن تداخل الکترومغناطیسی (EMI) از کابل‌های موتور شیلددار استفاده شود. پیش از اعمال برق ورودی، از اتصال صحیح ارت به ترمینال PE تعیین‌شده اطمینان حاصل کنید.
