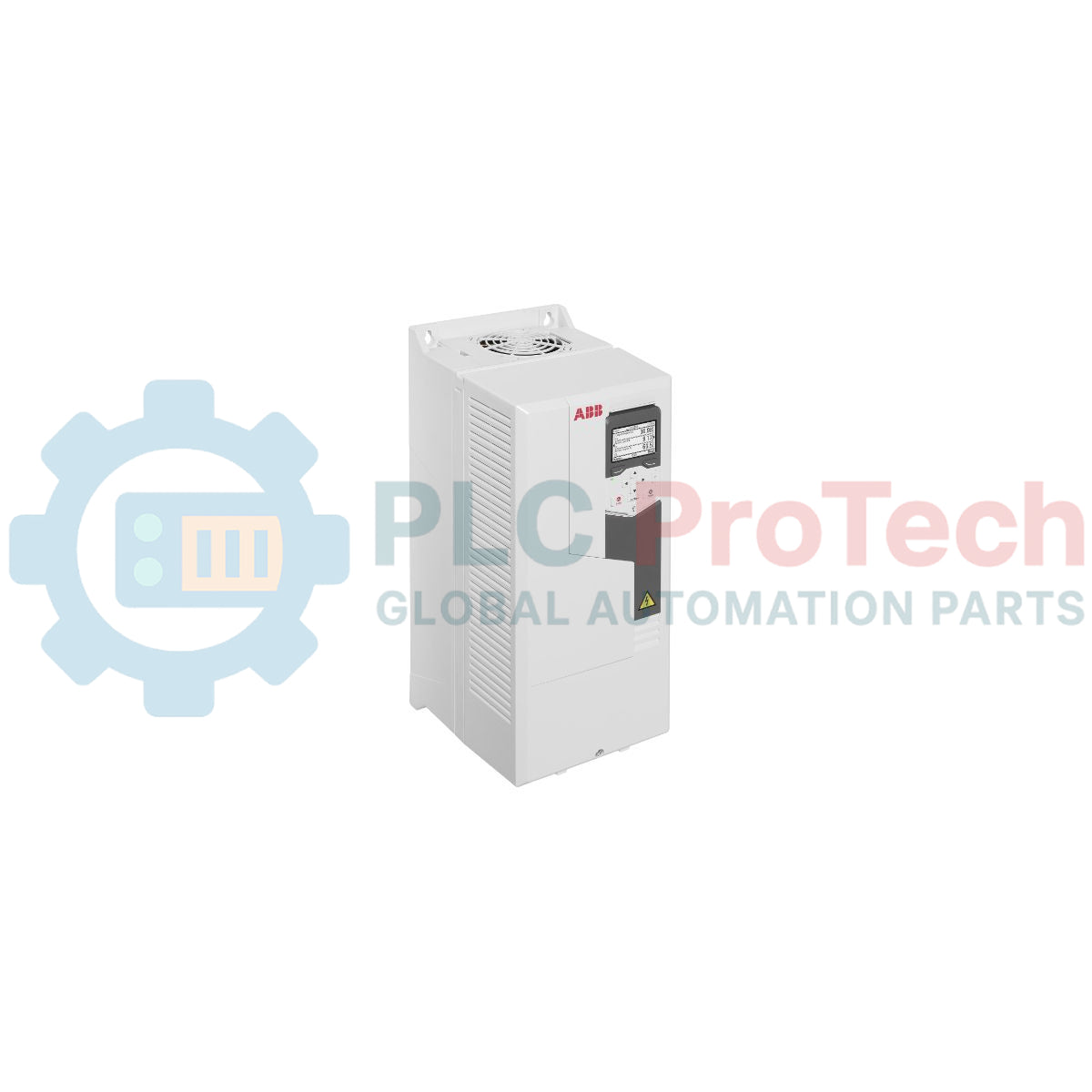

درایو سرعت متغیر ACS580 مدل ABB ACS580-01-033A-4

Q: آیا این درایو میتواند با برق ورودی تکفاز کار کند؟

خیر، این مدل خاص صرفاً برای ولتاژهای ورودی AC سهفاز بین ۳۸۰ تا ۴۸۰ ولت طراحی شده است. استفاده از برق تکفاز میتواند باعث بروز خطاهای فقدان فاز و آسیب احتمالی به سختافزار شود.

Q: اگر از رله ایمنی خارجی استفاده نکنم، چگونه ترمینالهای توقف ایمن گشتاور (STO) را پیکربندی کنم؟

اگر از رله ایمنی خارجی استفاده نمیشود، باید سیمهای جامپر نصبشده در کارخانه را بهطور ایمن بین ترمینالهای STO (OUT1 به IN1 و OUT2 به IN2) متصل نگه دارید تا عملکرد عادی امکانپذیر باشد.

Q: حد مجاز طول کابل موتور برای این اندازه فریم چقدر است؟

اندازه فریم R3 از کابلهای موتور شیلددار تا طول ۱۵۰ متر، بدون فیلترهای خروجی، پشتیبانی میکند. برای مسیرهای طولانیتر، برای محافظت از سیمپیچهای موتور در برابر جهشهای ولتاژ، استفاده از فیلترهای خارجی du/dt الزامی است.

SKU ACS580-01-033A-4

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: ABB
شماره محصول: ACS580-01-033A-4
کشور سازنده:سوئد
نوع محصول: درایوهای فرکانس متغیر
بارکد: 85371091
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 12250g
ابعاد: ۴۹۰ میلی‌متر x ۲۲۰ میلی‌متر x ۲۶۰ میلی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

درایو دورمتغیر دیواری ABB ACS580-01-033A-4 با بهینه‌سازی کنترل فرایند و بهره‌وری انرژی در سامانه‌های پمپاژ، تهویه و انتقال مکانیکی صنعتی، عملکردی دقیق را در سری ACS580 ارائه می‌دهد. این ماژول درایو سه‌فاز برای کار مستقیم پس از خارج کردن از بسته‌بندی طراحی شده و کنترل موتور به‌صورت اتصال و استفاده را بدون تنظیمات گسترده پارامتر فراهم می‌کند. ABB ACS580-01-033A-4 با برخورداری از پنل کنترل یکپارچه و فناوری داخلی کاهش هارمونیک، در محیط‌های فرایندی چالش‌برانگیز بازده الکتریکی بالا و زمان کارکرد قابل‌اعتمادی را حفظ می‌کند.

ویژگی‌ها

کاهش یکپارچه هارمونیک‌ها: فناوری چوک متغیر داخلی، هارمونیک‌های جریان ورودی را در شرایط بار جزئی و کامل به حداقل می‌رساند.
معماری سازگار با همه: ساختار پارامتر و رابط کاربری استانداردی دارد که با مجموعه گسترده‌تری از درایوهای ABB سازگار است.
قطع ایمن گشتاور (STO): عملکرد ایمنی STO دوکاناله داخلی با الزامات SIL 3 / PL e مطابقت دارد.
Modbus RTU داخلی: رابط یکپارچه EIA-485 از ارتباط مستقیم فیلدباس بدون ماژول‌های دروازه خارجی پشتیبانی می‌کند.
پایش بهینه انرژی: محاسبه‌گرهای داخلی مصرف انرژی، صرفه‌جویی به ارز محلی و شاخص‌های کاهش CO2 را ردیابی می‌کنند.

کاربردها

پمپ‌های گریز از مرکز و ایستگاه‌های تقویت فشار در کارخانه‌های تصفیه آب و فاضلاب.
فن‌های تأمین و تخلیه صنعتی در سامانه‌های تهویه مطبوع و تهویه هوا.
سیستم‌های نقاله و ماشین‌آلات جابه‌جایی مواد که به شتاب‌گیری و کاهش سرعت دقیق نیاز دارند.
کنترل کمپرسور برای خطوط هوای تبرید و فرایندهای تولید.

مشخصات فنی

پارامتر	مقدار
سازنده	ABB
کد مدل	ACS580-01-033A-4
اندازه فریم	R3
محدوده ولتاژ ورودی	AC سه‌فاز ۳۸۰ تا ۴۸۰ ولت (+۱۰٪ / ۱۵٪-)
جریان خروجی نامی	۳۳٫۰ آمپر (در ۴۰۰ ولت، بار کاربری سبک)
جریان خروجی کاربری سنگین	۲۵٫۰ آمپر (در ۴۰۰ ولت)
توان نامی (کاربری سبک)	۱۵٫۰ کیلووات (۲۰ اسب بخار)
توان نامی (کاربری سنگین)	۱۱٫۰ کیلووات (۱۵ اسب بخار)
درجه حفاظت محفظه	IP21 (نوع ۱ UL)
فرکانس برق شهر	۵۰ / ۶۰ هرتز (±۵٪)
اتصال کنترل	Modbus RTU داخلی / شکاف اختیاری برای آداپتورهای فیلدباس
دمای کاری	۱۵- تا ۴۰+ درجه سانتی‌گراد (بدون کاهش ظرفیت) / تا ۵۰+ درجه سانتی‌گراد (با کاهش ظرفیت)
وزن لجستیکی	۱۲٫۲۵ کیلوگرم
کد کالا	85371091
ابعاد بسته‌بندی (محاسبه‌شده)	۴۹۰ میلی‌متر × ۲۲۰ میلی‌متر × ۲۶۰ میلی‌متر

اتصالات و رابط‌ها

ترمینال	تخصیص سیگنال / مدار
L1، L2، L3	منبع تغذیه ورودی اصلی AC سه‌فاز
U2، V2، W2	اتصالات خروجی موتور
UDC+، UDC-	اتصالات باس DC (برای واحدهای ترمز خارجی)
DI1 تا DI6	ورودی‌های دیجیتال (قابل برنامه‌ریزی، پیکربندی PNP/NPN)
AI1، AI2	ورودی‌های آنالوگ (قابل انتخاب: ولتاژ ۰ تا ۱۰ ولت یا جریان ۰ تا ۲۰ میلی‌آمپر)
RO1، RO2، RO3	خروجی‌های رله (250 VAC / 30 VDC، حداکثر 2 A)
OUT1، OUT2 (STO)	حلقه ایمنی دوکاناله قطع ایمن گشتاور

بینش‌های مهندسی تجربی

برای تضمین پایداری بلندمدت و استقرار قابل‌اعتماد در سامانه‌های صنعتی سخت، مهندسان باید حدود عملیاتی کلیدی و پارامترهای طراحی گردآوری‌شده از مستندات کارخانه و استقرارهای میدانی را ارزیابی کنند.

مدل‌های جایگزین و سازگاری

مدل ACS580-01-033A-4 درایو استاندارد دیواری با درجه حفاظت IP21 (نوع 1 UL) است. برای محیط‌هایی که به‌شدت در معرض گردوغبار یا رطوبت هستند، باید نوع دارای درجه حفاظت IP55 (مدل ACS580-01-033A-4+B056) انتخاب شود. این دستگاه مسیر ارتقای فرم، ابعاد و عملکرد برای درایوهای قدیمی ACS550-01-031A-4 محسوب می‌شود، اما در چیدمان تابلو باید تغییرات جزئی در جای پیچ‌های نصب و نگاشت مدرن‌شده ترمینال‌های کنترل لحاظ شود.

اشتباهات کاربردی و نکات مهندسی

برای نصب در تابلوهای برق فشرده، اندازه فریم R3 به حداقل 200 میلی‌متر فضای عمودی در بالای درایو و 150 میلی‌متر در زیر آن نیاز دارد تا از ماندگاری گرما جلوگیری شود. کارکرد درایو در دمای بالاتر از 40 درجه سانتی‌گراد، ضریب کاهش جریان خروجی 1٪ به‌ازای هر درجه سانتی‌گراد اضافی را فعال می‌کند؛ این کاهش تا حداکثر دمای 50 درجه سانتی‌گراد اعمال می‌شود.

نکات راه‌اندازی و سیم‌کشی

هنگام استفاده از رابط یکپارچه EIA-485 Modbus RTU، به یاد داشته باشید که کلید ترمینیشن (J3) را فقط روی آخرین درایو فیزیکی در حلقه شبکه در وضعیت «ON» قرار دهید. برای اتصالات موتور از کابل‌کشی سه‌فاز متقارن و دارای شیلد استفاده کنید تا انتشارهای الکترومغناطیسی به‌طور چشمگیری کاهش یابد و جریان‌های یاتاقانی زمین به حداقل برسد.

راهنمای نصب

هشدار حیاتی: خطر ولتاژ بالا

پیش از آغاز نصب، همه منابع برق را ایزوله کرده و بی‌برقی کامل خطوط ورودی AC را تأیید کنید. پس از قطع منبع برق شهر، حداقل 5 دقیقه صبر کنید تا خازن‌های باس DC داخلی به کمتر از سطوح ولتاژ خطرناک تخلیه شوند.

1

ماژول فریم R3 را به‌صورت عمودی روی سطحی صاف و غیرقابل‌اشتعال، با استفاده از پیچ‌های نصب مناسب M5، نصب کنید. فاصله‌های آزاد تعیین‌شده را رعایت کنید.

2

کابل‌های ورودی برق، موتور و زمین را از صفحات گلند پایینی عبور دهید. سیم زمین را محکم به ترمینال PE متصل کنید.

3

منبع تغذیه AC سه‌فاز را به ترمینال‌های L1، L2 و L3 و سیم‌های موتور را به U2، V2 و W2 متصل کنید. اتصالات را با گشتاورهای نامی مشخص‌شده سفت کنید.

4

سیم‌کشی کنترل، فیدبک و قطع ایمن گشتاور (STO) را به ترمینال‌های کنترل ولتاژ پایین تعیین‌شده متصل کنید. جداسازی کابل‌های سیگنال از کابل‌های توان بالا را تضمین کنید.

5

پیش از برق‌دار کردن، مجموعه قاب جلویی را دوباره نصب کنید. تنظیمات درایو را هنگام راه‌اندازی اولیه با استفاده از پنل کنترل دستیار پیکربندی کنید.

FAQ

تفاوت اصلی بین ACS580-01-033A-4 و نسخه +B056 آن چیست؟

مدل استاندارد ACS580-01-033A-4 دارای درجه حفاظت فیزیکی IP21 / UL Type 1 است و برای نصب در تابلوهای داخلی مناسب است. پسوند +B056 نشان‌دهنده درجه حفاظت IP55 / UL Type 12 است که محافظت بیشتری در برابر نفوذ گردوغبار و پاشش آب فراهم می‌کند.

آیا این درایو می‌تواند با برق ورودی تک‌فاز کار کند؟

خیر، این مدل خاص صرفاً برای ولتاژهای ورودی AC سه‌فاز بین ۳۸۰ تا ۴۸۰ ولت طراحی شده است. استفاده از برق تک‌فاز می‌تواند باعث بروز خطاهای فقدان فاز و آسیب احتمالی به سخت‌افزار شود.

اگر از رله ایمنی خارجی استفاده نکنم، چگونه ترمینال‌های توقف ایمن گشتاور (STO) را پیکربندی کنم؟

اگر از رله ایمنی خارجی استفاده نمی‌شود، باید سیم‌های جامپر نصب‌شده در کارخانه را به‌طور ایمن بین ترمینال‌های STO (OUT1 به IN1 و OUT2 به IN2) متصل نگه دارید تا عملکرد عادی امکان‌پذیر باشد.

حد مجاز طول کابل موتور برای این اندازه فریم چقدر است؟

اندازه فریم R3 از کابل‌های موتور شیلددار تا طول ۱۵۰ متر، بدون فیلترهای خروجی، پشتیبانی می‌کند. برای مسیرهای طولانی‌تر، برای محافظت از سیم‌پیچ‌های موتور در برابر جهش‌های ولتاژ، استفاده از فیلترهای خارجی du/dt الزامی است.
