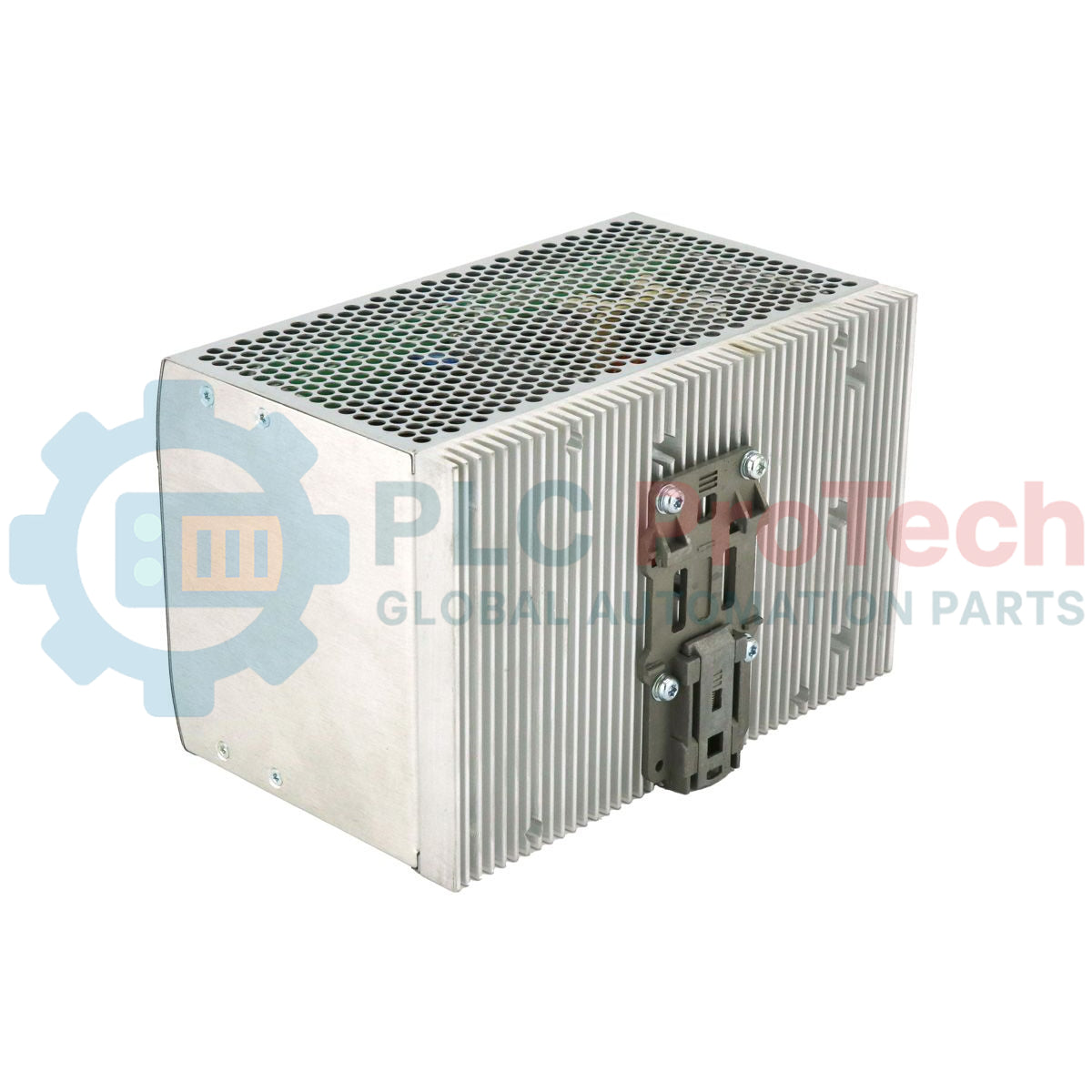

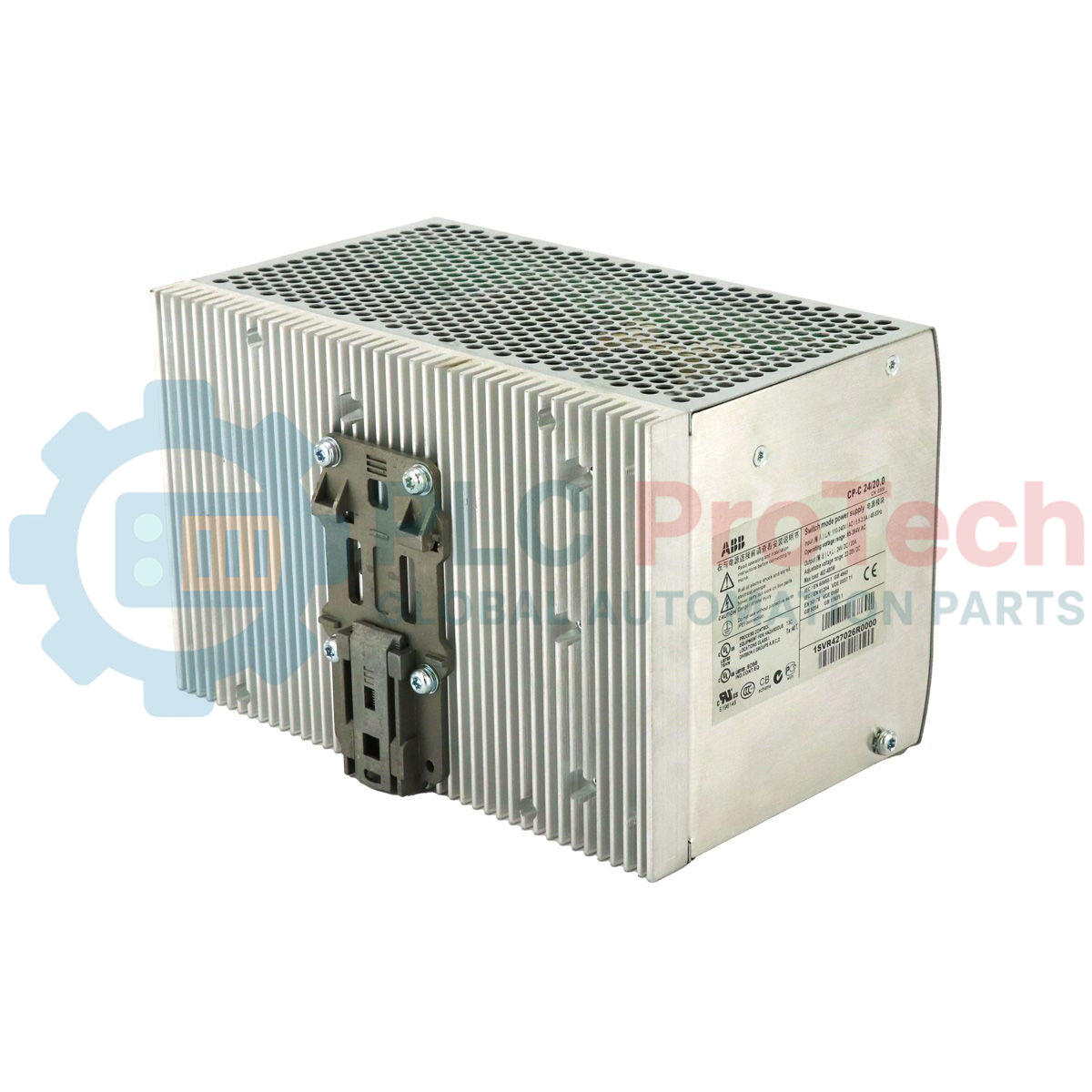

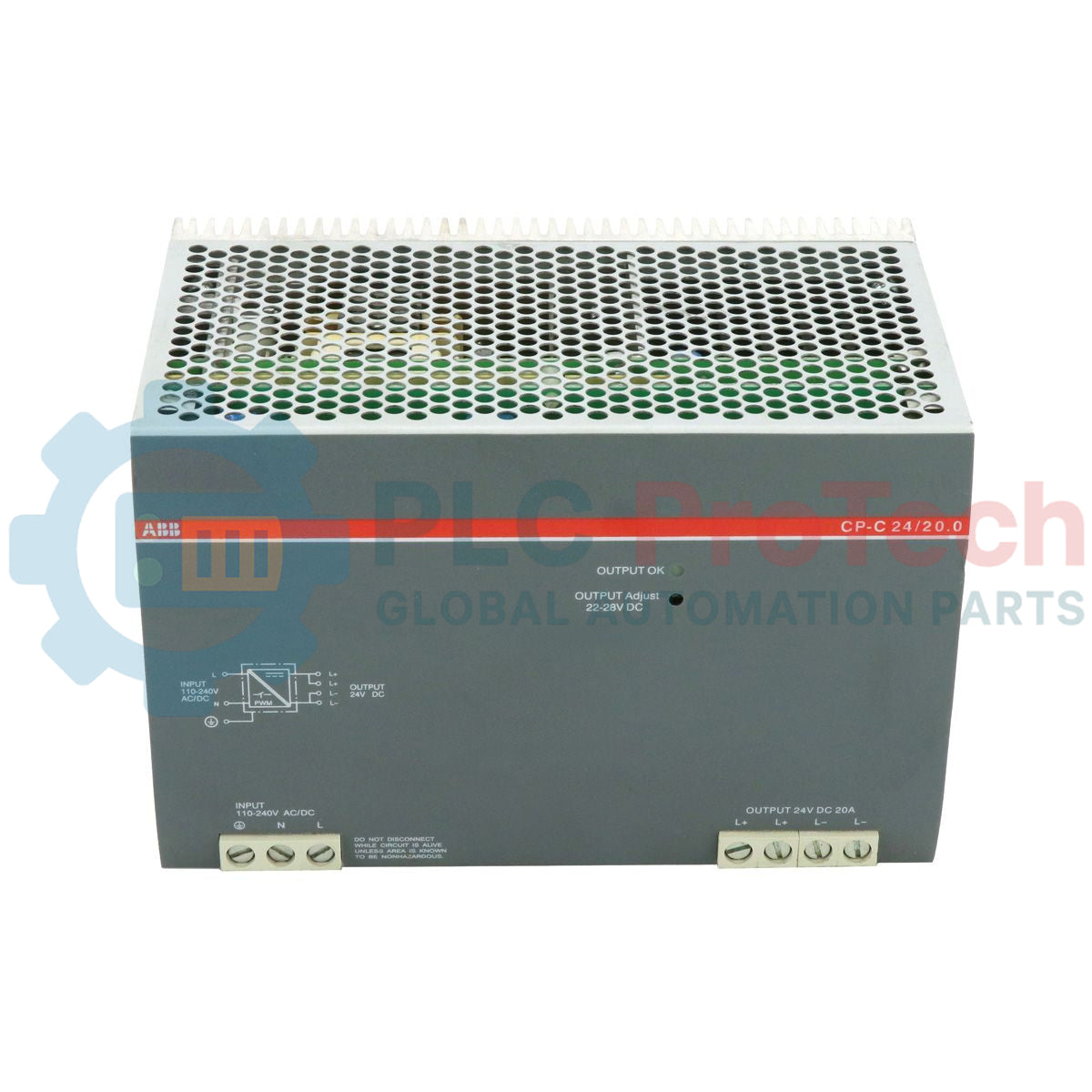

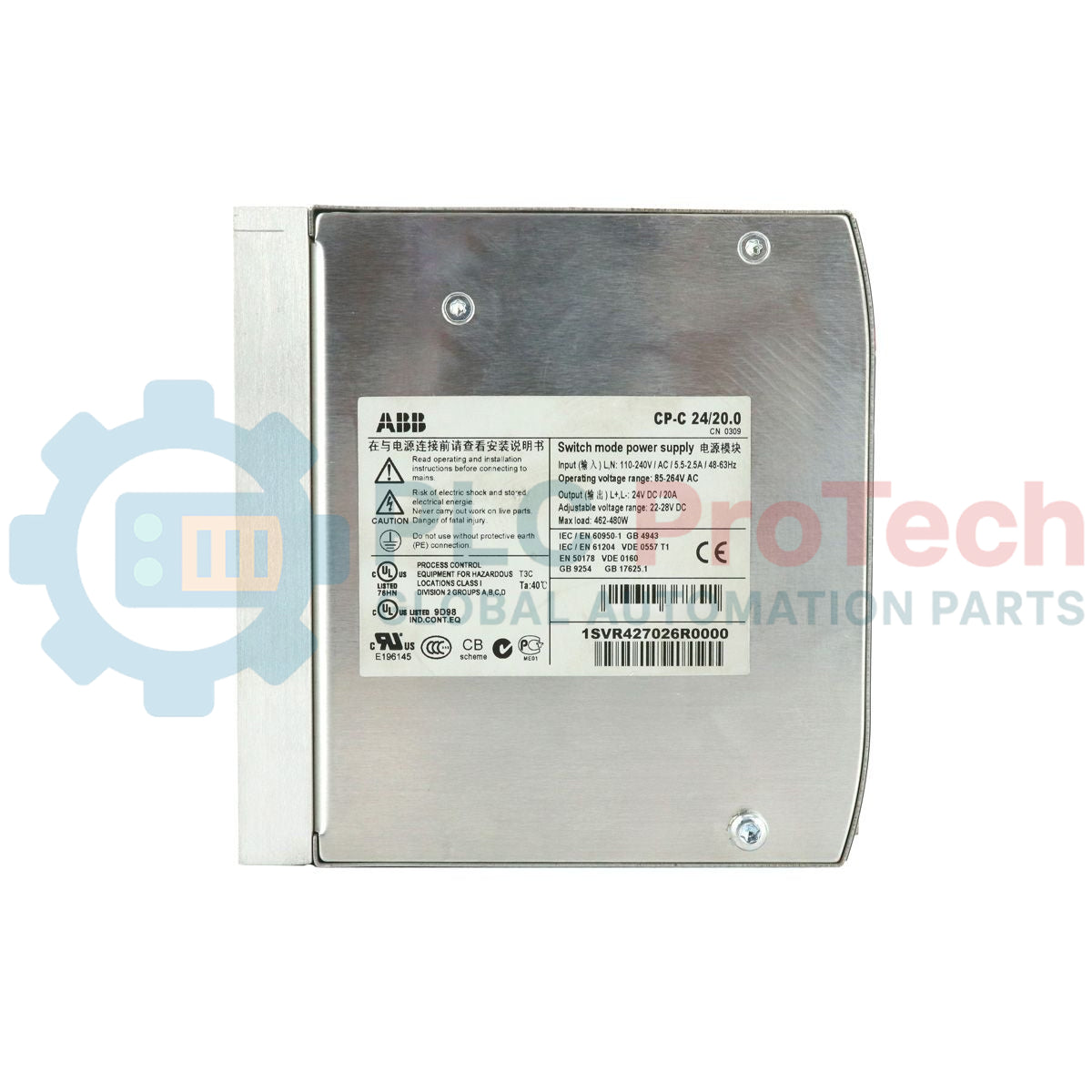

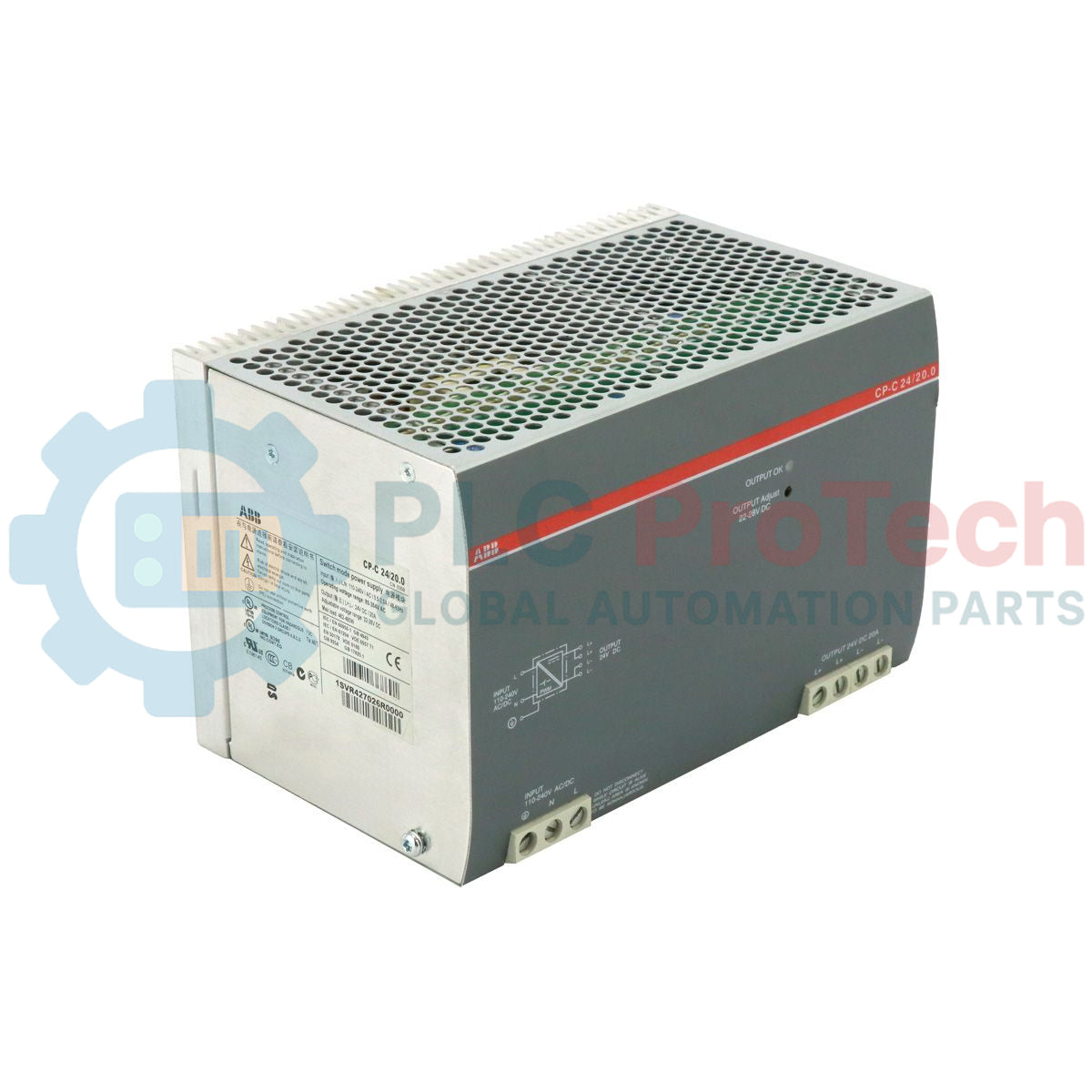

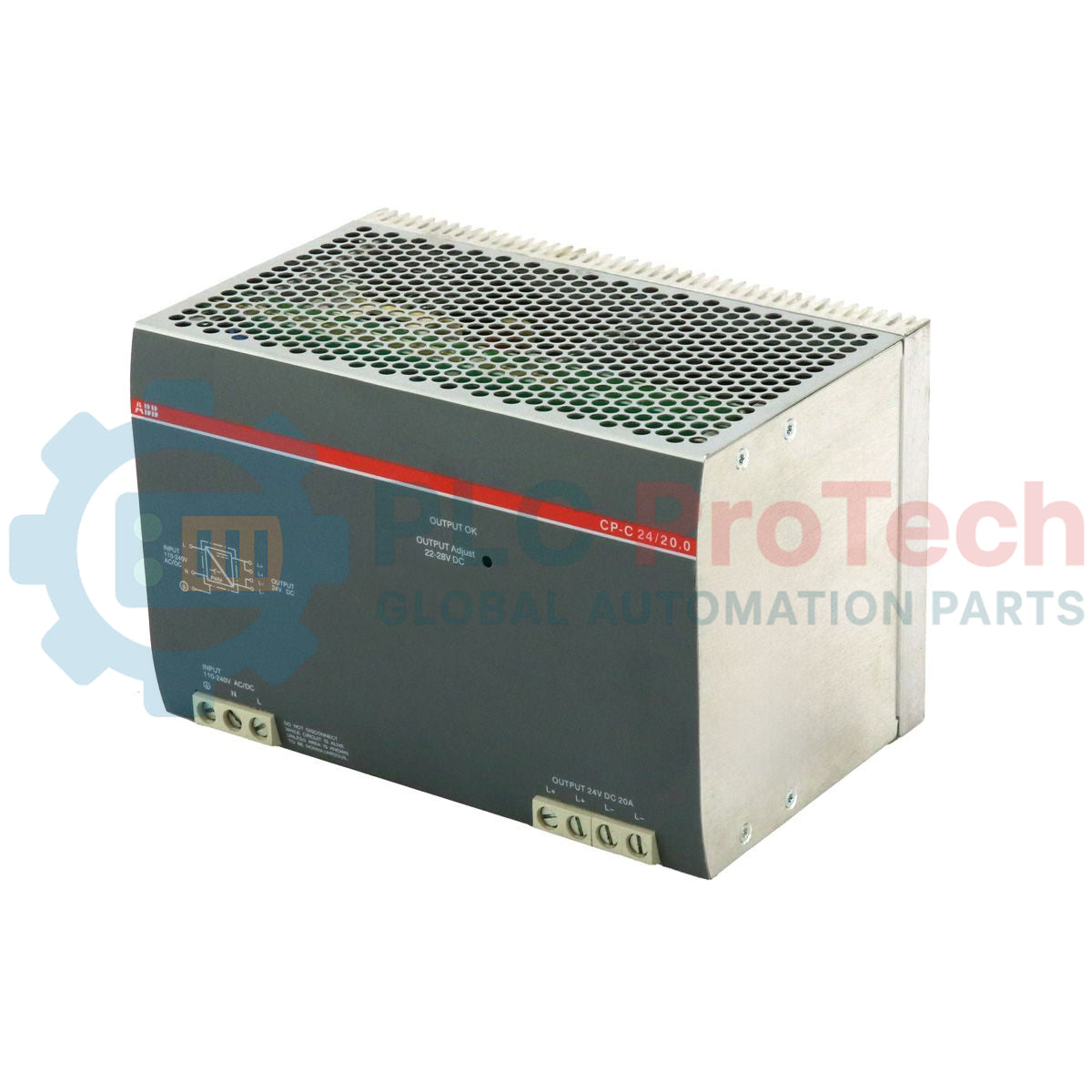

تولیدکننده: ABB
شماره محصول: 1SVR427026R0000
کشور سازنده:سوئد
نوع محصول: منابع تغذیه ریل DIN
بارکد: 85371091
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 1570g
ابعاد: ۸۲ میلیمتر × ۱۲۹٫۴ میلیمتر × ۱۳۶ میلیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
این منبع تغذیه سوئیچینگ اولیه برای تأمین برق DC تنظیمشده در معماریهای کنترل صنعتی و اتوماسیون سنگین طراحی شده است. ABB CP-C.1 24/20.0 (شناسه محصول: 1SVR360763R1001) خروجی پایدار ۲۴ ولت DC با جریان ۲۰ آمپر را از یک شبکه ورودی تکفاز انعطافپذیر ارائه میدهد. این ماژول منبع تغذیه با ذخیره توان داخلی تا ۳۰٪، جریانهای راهاندازی گذرای زیاد و بارهای دینامیکی متغیر را بدون اختلال در عملکرد کلی سیستم بهخوبی مدیریت میکند. این دستگاه بهصورت یکپارچه با شبکههای استاندارد اتوماسیون PLC و DCS که به چرخههای کاری پیوسته و پایداری دقیق ولتاژ نیاز دارند، سازگار میشود.
| پارامتر | مشخصات |
|---|---|
| تولیدکننده | ABB |
| تعیین مدل | CP-C.1 24/20.0 |
| شناسه محصول | 1SVR360763R1001 |
| EAN | 4013614503832 |
| کارکرد | منبع تغذیه سوئیچینگ |
| تعداد فازها | تکفاز |
| ولتاژ ورودی نامی (Uin) | ۱۰۰ تا ۲۴۰ ولت AC / ۱۰۰ تا ۲۷۰ ولت DC |
| محدوده ولتاژ ورودی (مرزهای Uin) | ۸۵ تا ۲۶۴ ولت AC / ۹۰ تا ۳۰۰ ولت DC |
| جریان ورودی معمول | ۴٫۶ آمپر در ۱۱۵ ولت AC / ۲٫۳ آمپر در ۲۳۰ ولت AC |
| فرکانس نامی (f) | 50/60 Hz |
| محدوده فرکانس نامی | ۴۵ تا ۶۵ هرتز |
| زمان نگهداری | حداقل ۴۰ میلیثانیه در ۲۳۰ ولت AC |
| توان خروجی نامی | ۴۸۰ وات |
| ولتاژ خروجی نامی | ۲۴ ولت DC |
| محدوده تنظیم ولتاژ خروجی | ۲۲٫۵ تا ۲۸٫۵ ولت DC |
| جریان خروجی نامی | ۲۰ آمپر (در دمای ۲۵- تا ۶۰+ درجه سلسیوس) / ۲۶ آمپر (در دمای ۲۵- تا ۴۰+ درجه سلسیوس) |
| مشخصه خروجی | منحنی مشخصه U/I با ذخیره توان |
| ولتاژ نامی عایقی (Ui) |
مدار ورودی / مدار خروجی: ۳۰۰ ولت
مدار ورودی / PE: ۳۰۰ ولت
مدار ورودی / کنتاکت رله: ۳۰۰ ولت
مدار خروجی / PE: ۵۰ ولت |
| ولتاژ نامی تحمل ضربه (Uimp) |
مدار ورودی/مدار خروجی: ۴ کیلوولت
مدار ورودی/PE: 4 kV
مدار ورودی / کنتاکت رله: 4 kV
مدار خروجی / PE: 0.5 kV
مدار خروجی: 0.5 kV |
| درجه حفاظت | محفظه: IP20 / ترمینالها: IP20 |
| درجه آلودگی | 2 |
| گشتاور سفتکردن | مدار ورودی: 0.5 N-m / مدار خروجی: 1.2 N-m / مدار کمکی: 0.5 N-m |
| طول لختکردن سیم | مدار ورودی: 8 mm / مدار خروجی: 10 mm / مدار کمکی: 8 mm |
| عرض خالص محصول | 82 mm |
| ارتفاع خالص محصول | 129.4 mm |
| عمق/طول خالص محصول | 136 mm |
| وزن خالص محصول | 1.57 kg |
| دمای هوای محیط |
بهرهبرداری: -25 ... +70 درجه سلسیوس
انبارش: -40 ... +85 درجه سلسیوس |
| حداکثر ارتفاع مجاز بهرهبرداری | 5000 m |
| نوع اتصال ترمینال | ظرفیت اتصال سیم |
|---|---|
| ظرفیت اتصال مدار ورودی |
انعطافپذیر با وایرشو: 0.5... 2.5 mm²
انعطافپذیر: 0.5 ... 2.5 mm²
سخت: 0.5 ... 4 mm² |
| ظرفیت اتصال مدار خروجی |
انعطافپذیر با وایرشو: 2.5... 10 mm²
انعطافپذیر: 2.5... 10 mm²
سخت: 2.5... 16 mm² |
| ظرفیت اتصال مدار ورودی UL/CSA |
انعطافپذیر/انعطافپذیر با وایرشو: 20-12 AWG
سخت: 20-10 AWG |
| ظرفیت اتصال مدار خروجی UL/CSA |
انعطافپذیر: 12-8 AWG
سخت: 12-6 AWG |
مطابق با IEC 60715، روی ریلهای نصب استاندارد 35 mm (TH35-15 یا TH35-7.5) نصب کنید. برای تضمین پایداری در برابر ارتعاش مکانیکی، ماژول را با استفاده از موقعیتهای نصب 1 تا 7 محکم در جای خود چفت کنید.
برای حفظ گردش عمودی مناسب هوا و به حداقل رساندن انتقال بار حرارتی فیزیکی، از هر برد رسانای الکتریکی مجاور یا تجهیزات معادل از همان نوع واحد، حداقل فاصله 25 mm بهصورت افقی و عمودی رعایت کنید.
اطمینان حاصل کنید که اتصالات ورودی با گشتاور سفتکردن 0.5 N-m (4.4 in-lb) مطابقت داشته باشند. برای به حداقل رساندن مقاومت تماسی و گرمای بیش از حد در آستانههای جریان بالاتر، اتصالات خروجی باید با گشتاور 1.2 N-m (10.5 in-lb) بهطور ایمن سفت شوند.
