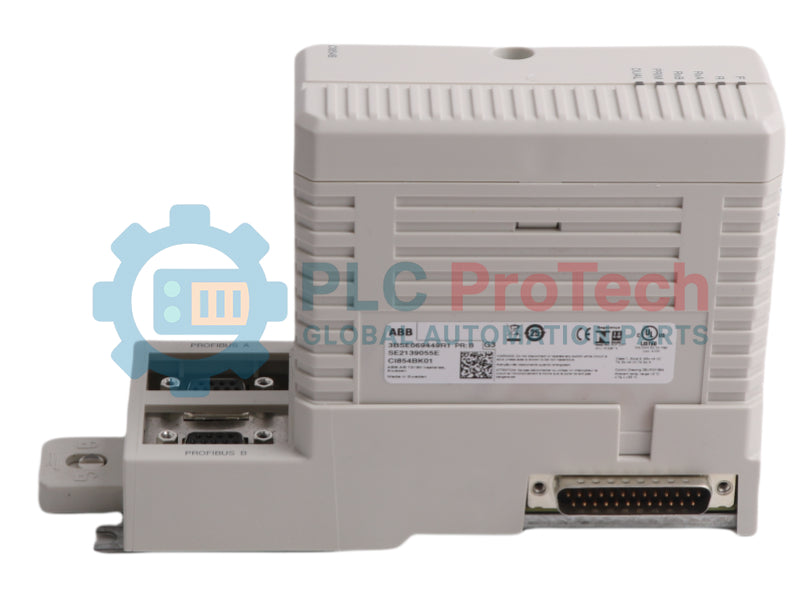

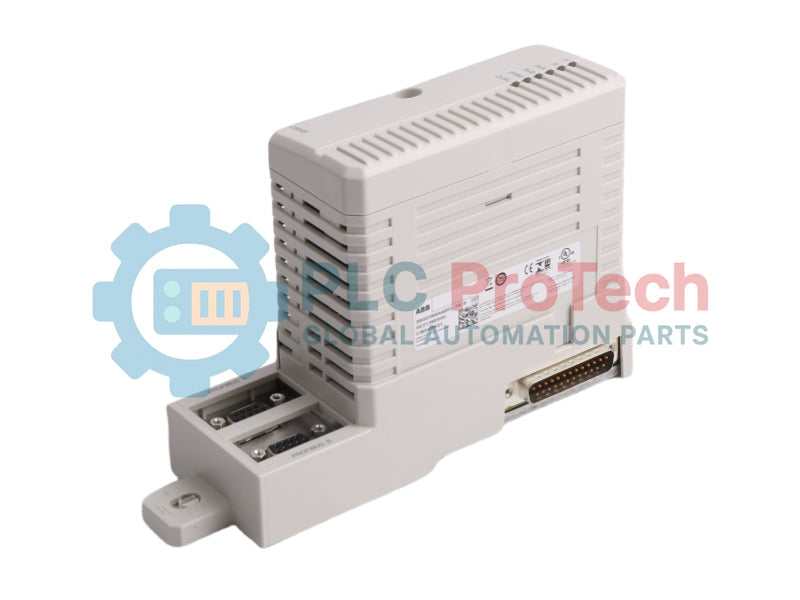

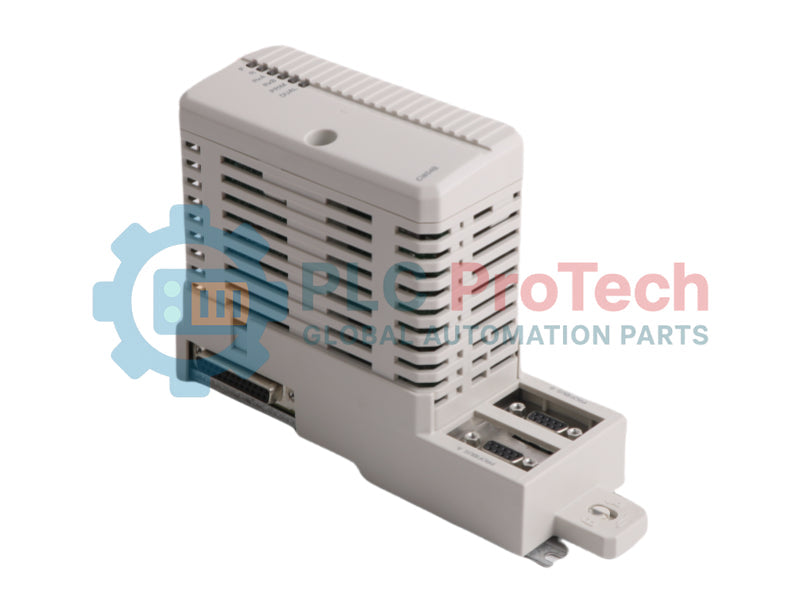

ماژول رابط PROFIBUS-DP/V1 شرکت ABB مدل CI854BK01 3BSE069449R1 برای AC 800M

Q: چه اجزایی تحت این کد محصول خاص تحویل داده میشوند؟

بسته شامل یک ماژول رابط ارتباطی CI854 و یک واحد صفحهپایه حامل TP854 متناظر است.

Q: این رابط از کدام پروتکلهای ارتباطی فیلدباس پشتیبانی میکند؟

این دستگاه بهصورت بومی از PROFIBUS-DP استاندارد، در کنار لایههای پیامرسانی آسنکرون پیشرفته V1، پشتیبانی میکند.

Q: ابعاد فیزیکی دقیق این بسته ارتباطی چیست؟

مجموعه ماژول دارای عمق خالص 127.5 میلیمتر، ارتفاع خالص 186 میلیمتر و عرض خالص 59 میلیمتر است.

SKU CI854BK01 3BSE069449R1

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: ABB
شماره محصول: CI854BK01 3BSE069449R1
کشور سازنده:سوئد
نوع محصول: ماژول رابط PROFIBUS-DP/V1
بارکد: 85176200
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 700g
ابعاد: ۵۹ میلی‌متر × ۱۸۶ میلی‌متر × ۱۲۷٫۵ میلی‌متر (W × ارتفاع × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

CI854BK01 به‌عنوان رابط ارتباطی اصلی برای اتصال ورودی/خروجی‌های راه دور و تجهیزات فیلدباس به کنترلر AC 800M از طریق پروتکل PROFIBUS DP طراحی شده است. این ماژول تبادل داده با سرعت بالا را با تجهیزات فیلد متصل، از جمله ورودی/خروجی‌های راه دور، درایوها، تجهیزات الکتریکی ولتاژ پایین و کنترلرها، امکان‌پذیر می‌کند. این ماژول که به‌عنوان PROFIBUS master عمل می‌کند، دارای دو کانال مجزا برای اجرای افزونگی خط است و به‌صورت فعال از افزونگی PROFIBUS master پشتیبانی می‌کند. افزونگی master با به‌کارگیری دو ماژول رابط ارتباطی ایجاد می‌شود و می‌توان آن را با افزونگی CPU و افزونگی CEXbus ترکیب کرد. این سیستم مستقیماً با سیستم ورودی/خروجی S800 و همچنین سایر سیستم‌های سازگار با PROFIBUS DP/DP-V1 و FOUNDATION Fieldbus ارتباط برقرار می‌کند.

ویژگی‌ها

اتصال ورودی/خروجی‌های راه دور و تجهیزات فیلدباس از طریق PROFIBUS DP.
ادغام دو درگاه PROFIBUS برای پشتیبانی از افزونگی خط.
پشتیبانی از افزونگی PROFIBUS master از طریق پیکربندی دوماژوله.
سازگار با افزونگی CPU و افزونگی CEXbus (BC810).
امکان اتصال به PROFIBUS PA از طریق تجهیز اتصال‌دهنده LD 800P.
پشتیبانی از قابلیت Hot Swap برای تعویض در حین کار.
اعتبارسنجی‌شده برای کار با کنترلرهای HI.

کاربردها

شبکه‌سازی صنعتی فیلدباس با سرعت بالا.
یکپارچه‌سازی کنترل ورودی/خروجی‌های راه دور و درایوها.
معماری‌های ارتباطی افزونه DCS/PLC.
محیط‌های اتوماسیون فرایندی نیازمند قابلیت‌های FOUNDATION Fieldbus یا PROFIBUS DP-V1.

اطلاعات سفارش

شماره کالا	توضیحات	اجزای موجود
3BSE069449R1	کیت رابط ارتباطی CI854BK01	رابط ارتباطی CI854BK01، بیس‌پلیت TP854

مشخصات فنی

پارامتر	مقدار
سازنده	ABB
شماره کالا	3BSE069449R1 (CI854BK01)
پروتکل ارتباطی	PROFIBUS DP-V1
نقش	Master
تعداد کانال‌ها	2
سرعت انتقال	9.6 تا 12 000 کیلوبیت‌برثانیه
حداکثر واحدها روی گذرگاه CEX	12
نوع کانکتور	DB مادگی (9 پین)
مصرف معمول 24 ولت	190 میلی‌آمپر
افزونگی خط	بله
افزونگی ماژول	بله
Hot Swap	بله
قابل استفاده همراه با کنترلر HI	بله
دمای کاری	0 تا +55 درجه سلسیوس (+32 تا +131 درجه فارنهایت)
دمای نگهداری	-40 تا +70 درجه سلسیوس (-40 تا +158 درجه فارنهایت)
درجه آلودگی	درجه 2 مطابق با IEC/EN61131-2
محافظت در برابر خوردگی	مطابق با G3 طبق ISA 71.04
کلاس حفاظتی	IP20 مطابق با EN60529، IEC 529
عرض	59 میلی‌متر (2.3 اینچ)
ارتفاع	185 میلی‌متر (7.3 اینچ)
عمق	127.5 میلی‌متر (5.0 اینچ)
وزن (همراه با پایه)	700 گرم (1.5 پوند)

راهنمای نصب

نصب: مجموعه ماژول و بیس‌پلیت را روی ریل DIN استاندارد نصب کنید.
سازگاری سیستم: اطمینان حاصل کنید که پیکربندی سیستم از System 800xA 6.0.3.2، Compact Control Builder 6.0.0-2 یا نسخه‌های بعدی استفاده می‌کند.
پایان‌دهی گذرگاه: شبکه PROFIBUS DP باید دقیقاً در دو گره انتهایی شبکه پایان‌دهی شود. از کانکتورهای مجهز به پایان‌دهی داخلی استفاده کنید.
توان پایان‌دهی: برای تضمین عملکرد صحیح پایان‌دهی گذرگاه، کانکتور باید به‌طور ایمن متصل بماند و برق دریافت کند.

انطباق و گواهی‌ها

نشان CE: بله
گواهی‌های دریایی: ABS، BV، DNVGL-، LR
انطباق با RoHS: EU ROHS، UAE ROHS، CN ROHS
انطباق با WEEE: DIRECTIVE/201219//EU

FAQ

چه اجزایی تحت این کد محصول خاص تحویل داده می‌شوند؟

بسته شامل یک ماژول رابط ارتباطی CI854 و یک واحد صفحه‌پایه حامل TP854 متناظر است.

این رابط از کدام پروتکل‌های ارتباطی فیلدباس پشتیبانی می‌کند؟

این دستگاه به‌صورت بومی از PROFIBUS-DP استاندارد، در کنار لایه‌های پیام‌رسانی آسنکرون پیشرفته V1، پشتیبانی می‌کند.

ابعاد فیزیکی دقیق این بسته ارتباطی چیست؟

مجموعه ماژول دارای عمق خالص 127.5 میلی‌متر، ارتفاع خالص 186 میلی‌متر و عرض خالص 59 میلی‌متر است.

View all FAQs →

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.
