کیت رابط ورودی/خروجی ABB CI856K01 3BSE026055R1 S100

Q: کدام کنترلرها با کیت رابط ABB CI856K01 سازگار هستند؟

CI856 برای اتصال کنترلرهای ABB AC 800M به رکهای ورودی/خروجی S100 از طریق گذرگاه CEX در معماریهای Advant OCS و System 800xA طراحی شده است.

Q: کیت 3BSE026055R1 شامل چه اجزایی است؟

این کیت شامل ماژول رابط ارتباطی CI856 و بکپلین TP856 است.

Q: حداکثر چند واحد CI856 در یک گذرگاه CEX پشتیبانی میشود؟

بسته به محدودیتهای بارگذاری کنترلر و پیکربندی منبع تغذیه، حداکثر ۱۲ واحد را میتوان در گذرگاه CEX پشتیبانی کرد.

Q: CI856K01 به چه منبع تغذیهای نیاز دارد؟

این ماژول با منبع تغذیه اسمی ۲۴ VDC کار میکند که از طریق بکپلین گذرگاه CEX تأمین میشود و مصرف جریان آن تقریباً ۱۲۰ میلیآمپر است.

SKU CI856K01 3BSE026055R1

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: ABB
شماره محصول: CI856K01 3BSE026055R1
کشور سازنده:سوئد
نوع محصول: کیت رابط I/O ‏S100
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 2360g
ابعاد: 14.5 × 18.0 × 15.0 سانتی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

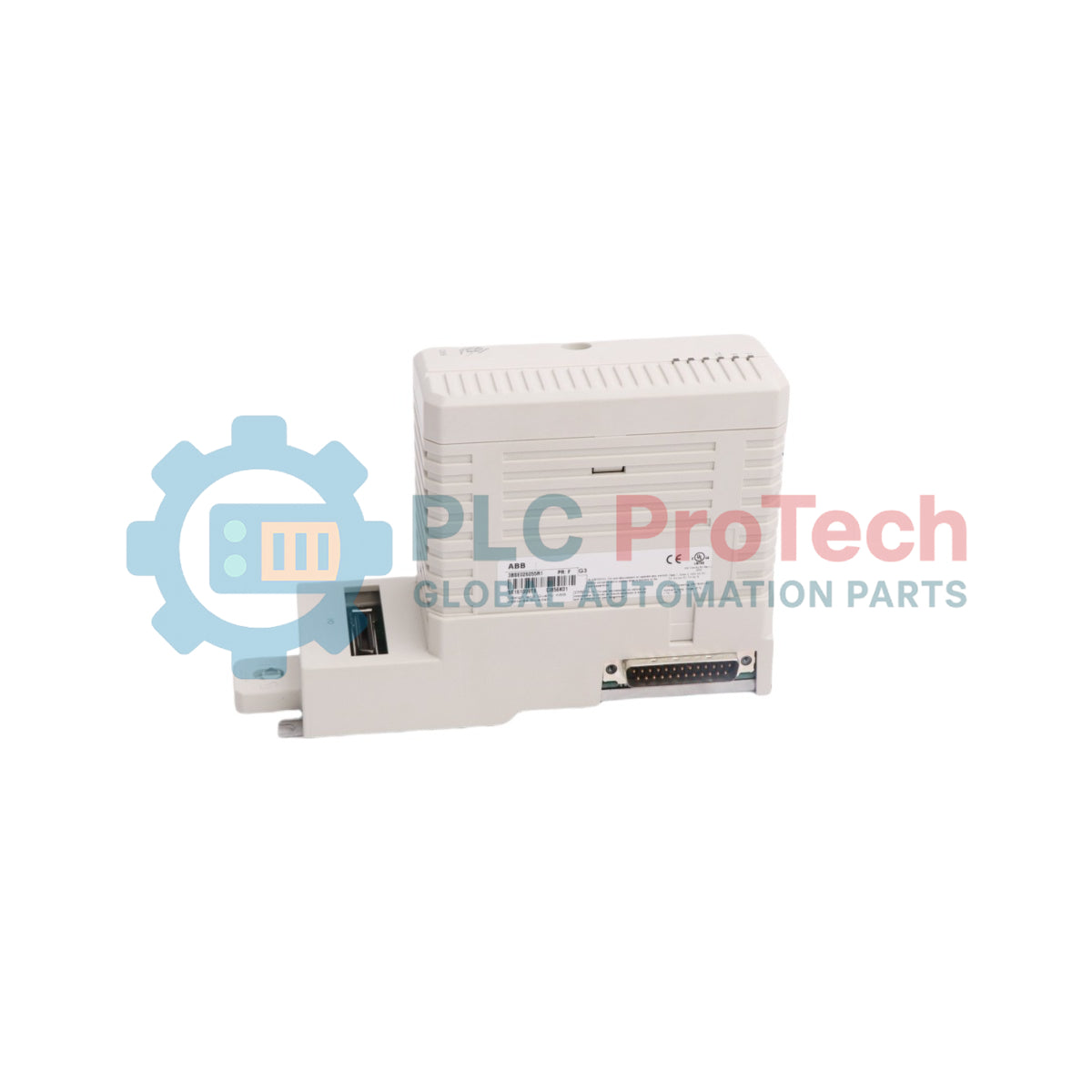

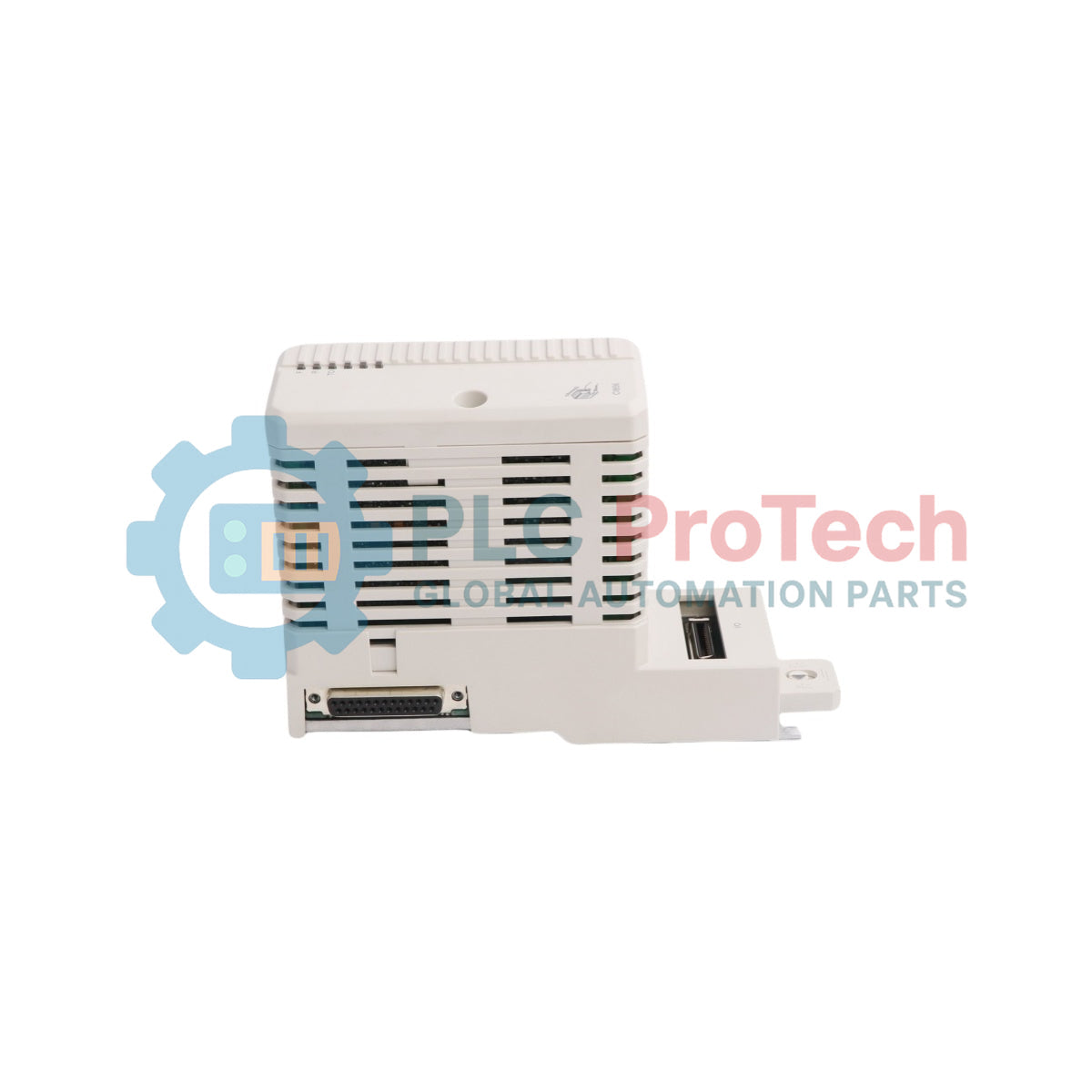

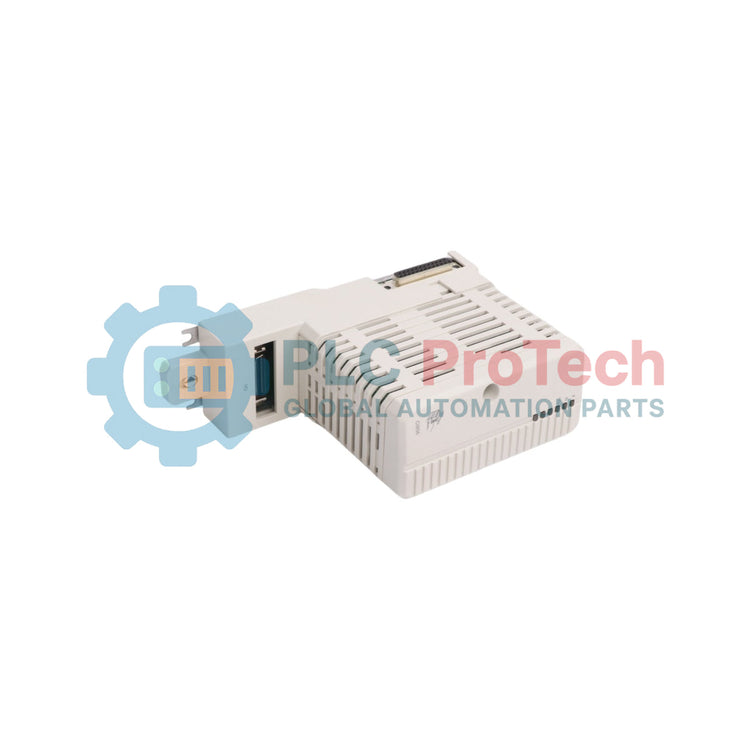

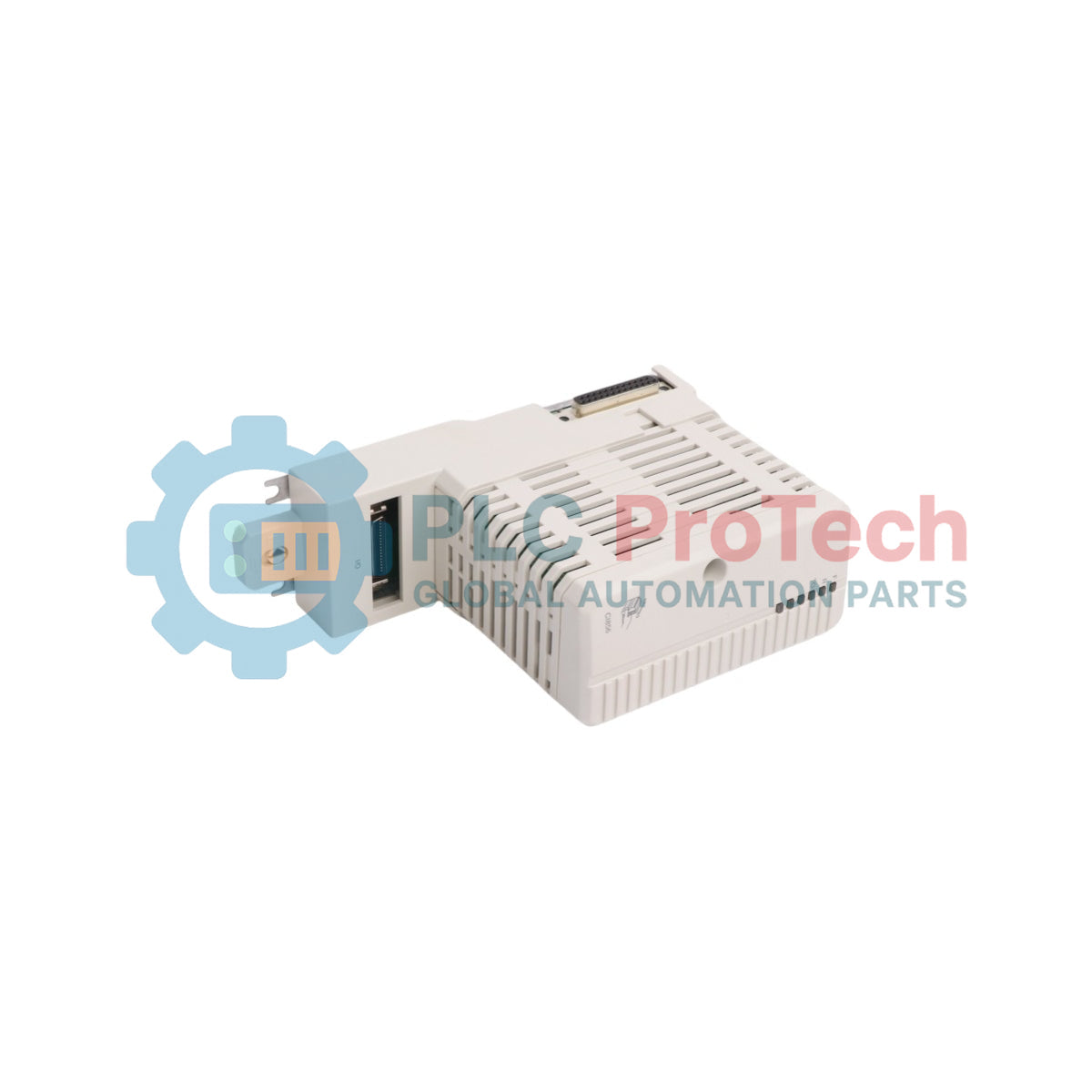

ABB CI856K01 (3BSE026055R1) یک کیت رابط ورودی/خروجی S100 است که برای یکپارچه‌سازی در معماری‌های کنترل توزیع‌شده ABB Advant OCS و System 800xA طراحی شده است. این رابط ارتباطی، کنترلرهای AC 800M را از طریق گذرگاه CEX به زیرسیستم‌های قدیمی ورودی/خروجی S100 متصل می‌کند و امکان دریافت بلادرنگ داده‌های فرایند و توزیع فرمان‌های کنترلی را در گره‌های پیچیده اتوماسیون فراهم می‌سازد.

این کیت شامل ماژول ارتباطی CI856 و بیس‌پلیت منطبق TP856 برای نصب روی ریل DIN یا پنل است. این کیت تبدیل پروتکل و پردازش بسته‌ها را با سرعت بالا انجام می‌دهد و امکان گسترش رک‌های قدیمی S100 و مهاجرت چرخه عمر آن‌ها را بدون نیاز به تعویض کامل سخت‌افزار کنترلر و ورودی/خروجی فراهم می‌کند.

ویژگی‌ها

اتصال کنترلرهای AC 800M به رک‌های ورودی/خروجی S100 از طریق گذرگاه CEX
شامل واحد ارتباطی CI856 و بیس‌پلیت TP856
پشتیبانی از حداکثر ۱۲ واحد در پیکربندی گذرگاه CEX
مجهز به کانکتور Miniribbon ‌۳۶ پین برای یکپارچه‌سازی با گذرگاه داخلی ورودی/خروجی
تغذیه از طریق منبع خارجی ۲۴ ولت DC از طریق بک‌پلین گذرگاه CEX
محفظه با درجه حفاظت IP20 برای نصب در تابلوهای کنترل صنعتی

کاربردها

پروژه‌های مهاجرت سیستم‌های کنترل Advant OCS و System 800xA
یکپارچه‌سازی رک‌های ورودی/خروجی قدیمی S100 با کنترلرهای مدرن فرایند AC 800M
اتوماسیون فرایندهای پیوسته در کارخانه‌های شیمیایی، تولید برق و نفت و گاز
گسترش ورودی/خروجی توزیع‌شده در ارتقای سیستم‌های کنترل صنعتی قدیمی

مشخصات فنی

پارامتر	مشخصات
سازنده	ABB
شناسه محصول / شماره کاتالوگ	CI856K01
کد سفارش	3BSE026055R1
نوع محصول	کیت رابط ورودی/خروجی S100
سازگاری سیستم	ABB Advant OCS، System 800xA، AC 800M
اجزای همراه	ماژول CI856 و بیس‌پلیت TP856
اتصال گذرگاه	گذرگاه CEX (سمت AC 800M)، Miniribbon ‌۳۶ پین (سمت S100)
ولتاژ نامی	۲۴ ولت DC
مصرف جریان	۱۲۰ میلی‌آمپر
درجه حفاظت	IP20
دمای کاری	۰ تا ۵۵ درجه سلسیوس
کشور مبدأ	سوئد

اتصالات / رابط‌ها

این ماژول از طریق گذرگاه CEX برای تأمین توان داخلی و ارتباط پرسرعت با کنترلر، به محیط کنترلر AC 800M متصل می‌شود. رابط سمت فیلد از یک کانکتور Miniribbon ‌۳۶ پین برای اتصال مستقیم به زیرساخت کابل‌کشی رک ورودی/خروجی S100 استفاده می‌کند.

انطباق و گواهی‌ها

EN 60529
IEC 529
منطبق با CE

FAQ

کدام کنترلرها با کیت رابط ABB CI856K01 سازگار هستند؟

CI856 برای اتصال کنترلرهای ABB AC 800M به رک‌های ورودی/خروجی S100 از طریق گذرگاه CEX در معماری‌های Advant OCS و System 800xA طراحی شده است.

کیت 3BSE026055R1 شامل چه اجزایی است؟

این کیت شامل ماژول رابط ارتباطی CI856 و بک‌پلین TP856 است.

حداکثر چند واحد CI856 در یک گذرگاه CEX پشتیبانی می‌شود؟

بسته به محدودیت‌های بارگذاری کنترلر و پیکربندی منبع تغذیه، حداکثر ۱۲ واحد را می‌توان در گذرگاه CEX پشتیبانی کرد.

CI856K01 به چه منبع تغذیه‌ای نیاز دارد؟

این ماژول با منبع تغذیه اسمی ۲۴ VDC کار می‌کند که از طریق بک‌پلین گذرگاه CEX تأمین می‌شود و مصرف جریان آن تقریباً ۱۲۰ میلی‌آمپر است.
