تولیدکننده: ABB
شماره محصول: 3BSE020510R1
کشور سازنده:سوئد
نوع محصول: ماژول خروجی دیجیتال
بارکد: 85389091
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 240g
ابعاد: ۸۶٫۱ میلیمتر × ۱۰۲٫۰ میلیمتر × ۵۸٫۵ میلیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

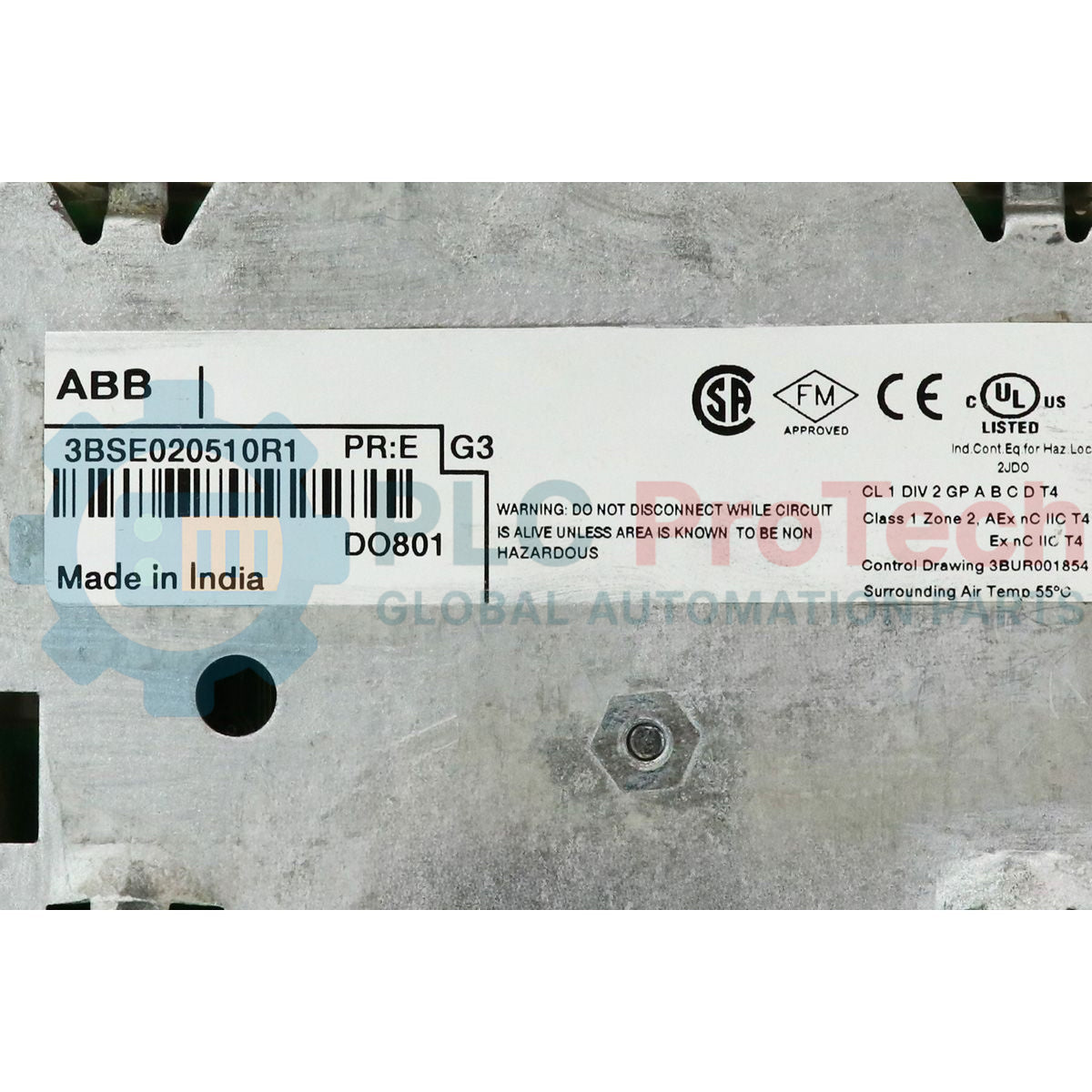

DO801 شرکت ABB (شماره قطعه داخلی: 3BSE020510R1) یک بلوک خروجی گسسته ۱۶ کاناله با چگالی بالا است که برای پلتفرم S800 I/O مهندسی شده است. این قطعه در سیستمهای کنترل توزیعشده (DCS) پیچیده مانند 800xA فعالیت میکند و عناصر نهایی کنترل در سطح فیلد را در صنایع فرایندی پیوسته، از جمله پالایش پتروشیمی، تولید برق حرارتی و کارخانههای سنتز شیمیایی، مدیریت میکند.
این ماژول، ۱۶ خروجی حالتجامد خود را در قالب یک گروه گالوانیکی واحد و ایزوله سازماندهی میکند و از منطق کنترلی حیاتی در برابر گذراهای الکتریکی سمت فیلد محافظت میکند. DO801 با برخورداری از حفاظت الکترونیکی یکپارچه و مستحکم در برابر اتصال کوتاه و محدودیت جریان ۰٫۵ آمپر برای هر کانال، فعالانه از سرایت خطاهای موضعی سیمکشی به خاموشیهای گسترده سیستم جلوگیری میکند و زمان ازکارافتادگی برنامهریزینشده سیستم را بهطور چشمگیری کاهش میدهد.

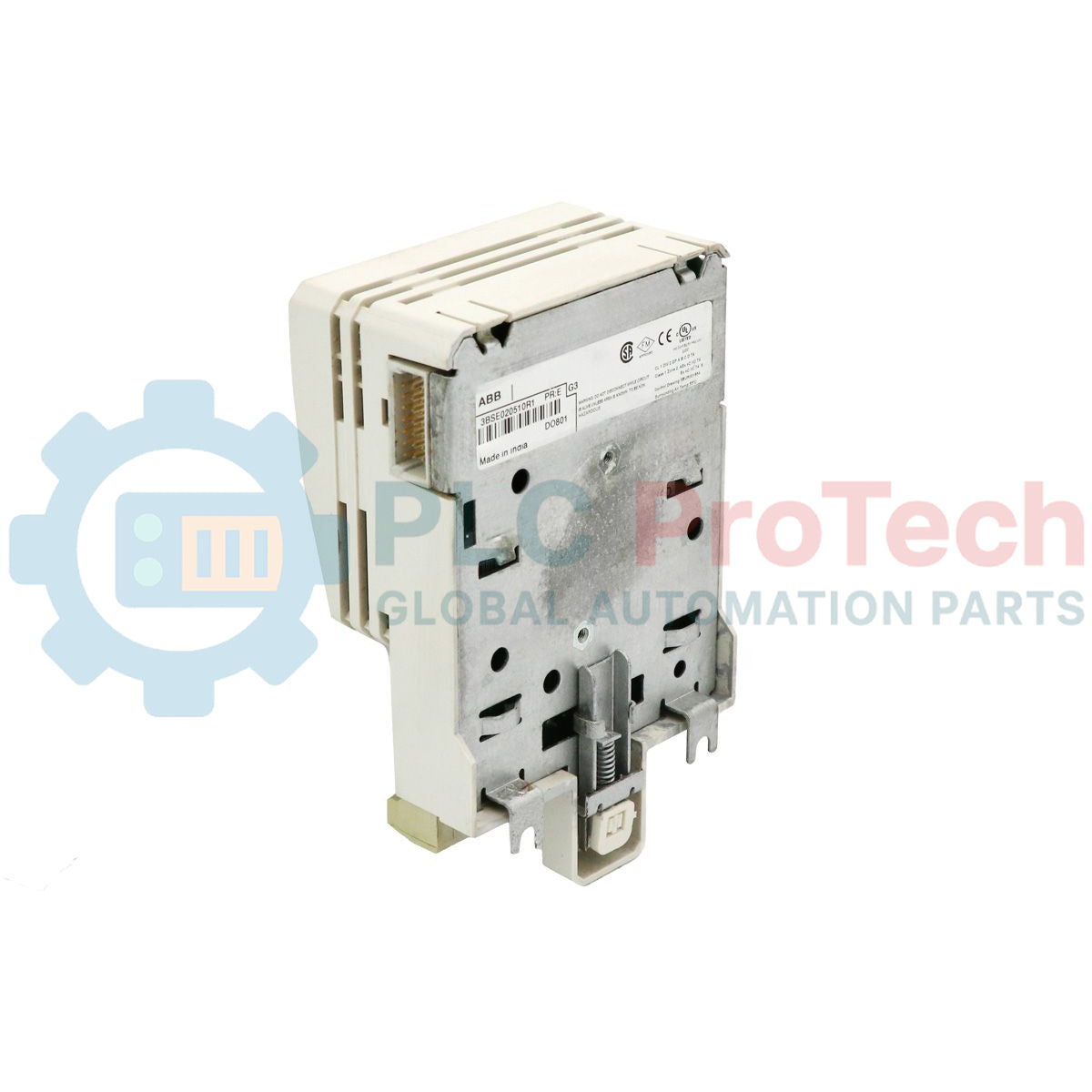

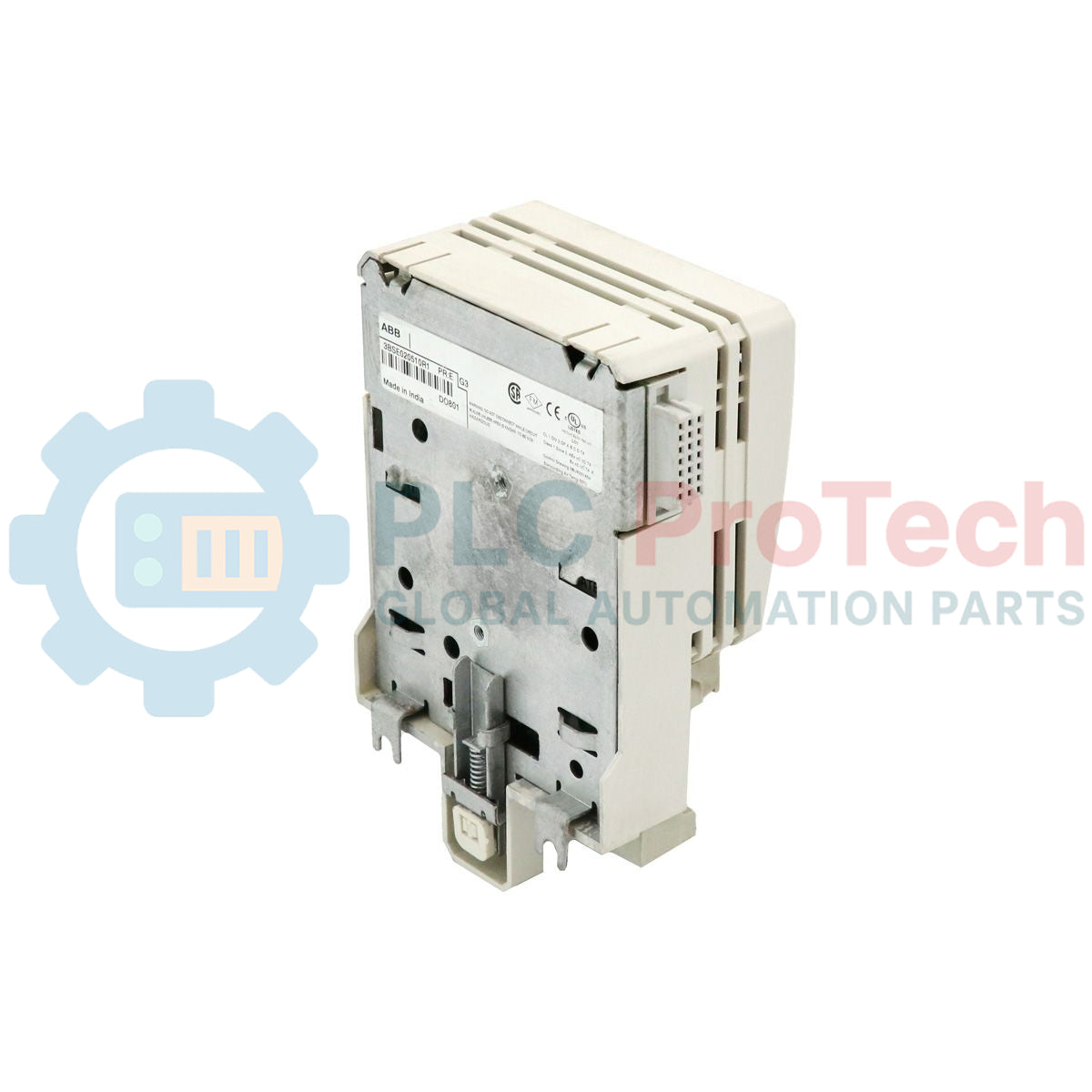

ساختار توپولوژیکی ماژول از فرمفاکتور فشرده قابل نصب روی ریل DIN بهره میبرد که برای اتصال مستقیم به بکپلینهای استاندارد ABB ModuleBus طراحی شده است. هر ۱۶ کانال دیجیتال برای عملکرد تأمین جریان ۲۴ VDC مهندسی شدهاند.
ماتریس ترانزیستورهای خروجی داخلی شامل خاموشی حرارتی خودکار و حلقههای محدودسازی جریان است و به سختافزار اجازه میدهد بدون تخریب قطعات، در برابر اتصال کوتاه مستقیم به ۰ VDC مقاومت کند. ایزولاسیون بین گروه سیمکشی فیلد و بکپلین داخلی سیستم، از طریق اپتوکوپلرهای پرسرعت حفظ میشود.

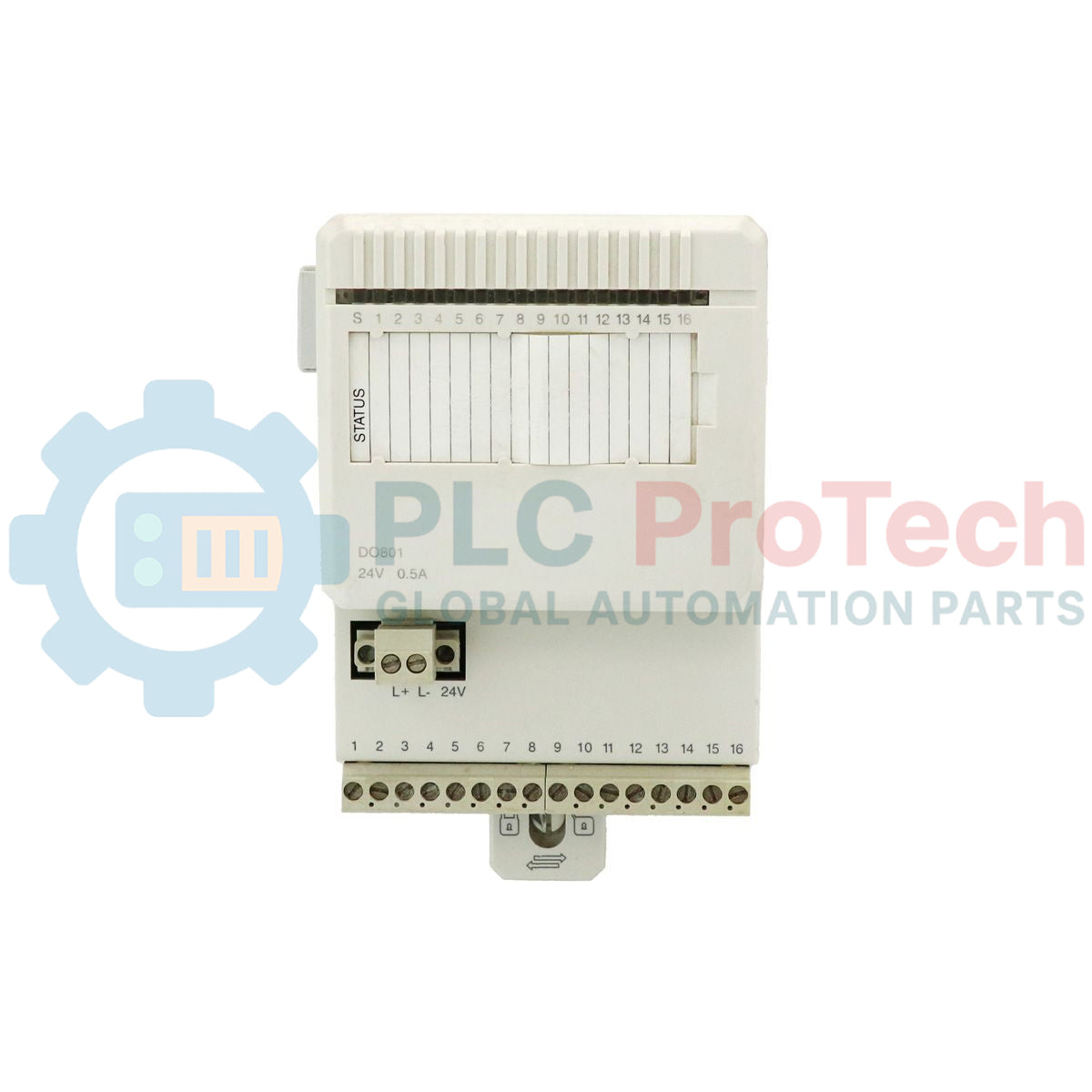

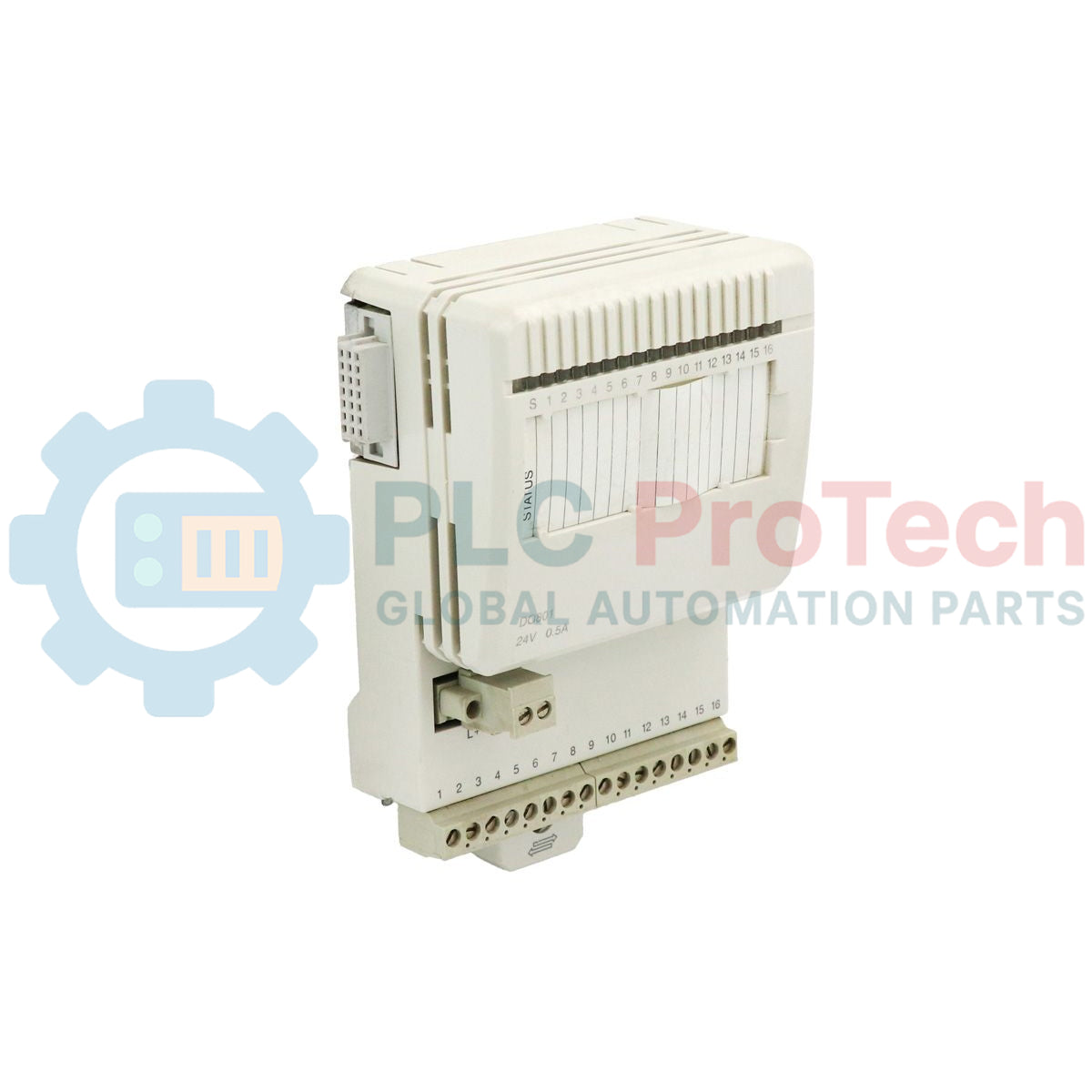

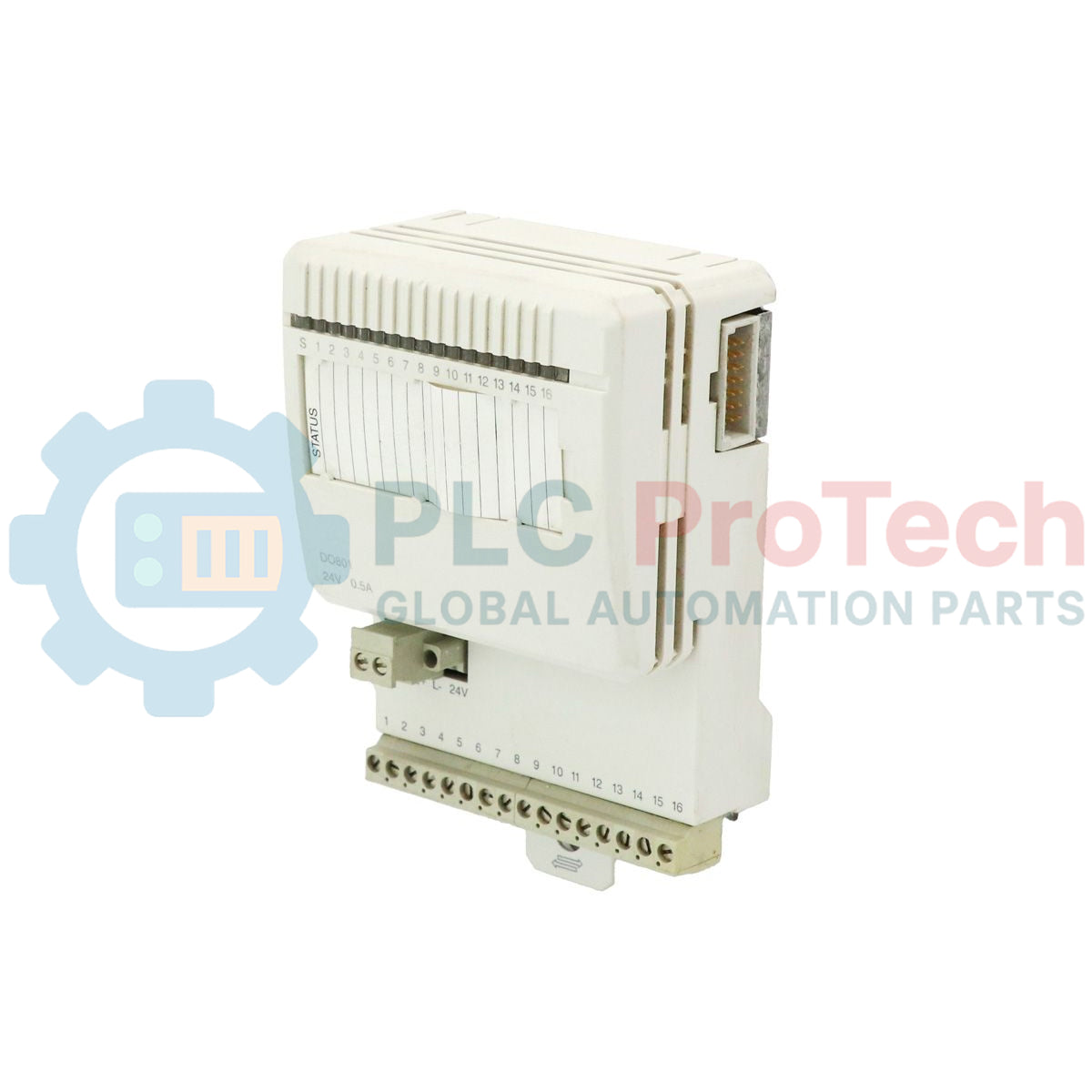

آرایههای LED در قسمت جلویی، وضعیت تشخیصی را بهصورت لحظهای نمایش میدهند و فعالشدن هر کانال و خطاهای کلی ماژول را مستقیماً به کارکنان تعمیر و نگهداری خط نشان میدهند.
| پارامتر | دادههای عملیاتی |
| مدل | DO801 |
| شناسه محصول | 3BSE020510R1 |
| برند | ABB |
| مبدأ | سوئد |
| نوع ماژول | ماژول خروجی دیجیتال |
| تعداد کانالها | ۱۶ کانال |
| ولتاژ نامی خروجی | ۲۴ VDC |
| حداکثر جریان خروجی | ۰٫۵ آمپر برای هر کانال (بار مقاومتی) |
| پیکربندی ایزولاسیون | ۱ گروه شامل ۱۶ کانال، ایزوله از منطق |
| درجه حفاظت | محافظت داخلی در برابر اتصال کوتاه، با محدودسازی اضافهجریان |
| عرض | ۸۶٫۱ میلیمتر |
| ارتفاع | ۱۰۲٫۰ میلیمتر |
| عمق | ۵۸٫۵ میلیمتر |
| وزن | ۰٫۲۴ کیلوگرم |
| اتلاف توان | ۲٫۵ W معمولی |
| دمای کارکرد | ۰ تا ۵۵ درجه سانتیگراد |
| دمای نگهداری | منفی ۴۰ تا ۷۰ درجه سانتیگراد |
| رطوبت نسبی | ۵ تا ۹۵ درصد (بدون چگالش) |
| انطباق با RoHS | مطابق با دستورالعمل اتحادیه اروپا 2011/65/EU |
این ماژول هنگام وقوع اتصال کوتاه مداوم در سمت فیلد چگونه عمل میکند؟
ماژول از حفاظت الکترونیکی هوشمند در برابر اتصال کوتاه استفاده میکند. هنگامی که اضافهجریان یا اتصال کوتاه در یک کانال تشخیص داده شود، ترانزیستور داخلی جریان را محدود کرده و ولتاژ را کاهش میدهد.
اگر این وضعیت ادامه یابد و باعث تجمع حرارت شود، کانال آسیبدیده بهطور مستقل خاموش میشود تا خطا برطرف شده و پیوند خنک شود. در همین حین، ۱۵ کانال باقیمانده بدون وقفه به کار خود ادامه میدهند.
آیا میتوان چند کانال DO801 را برای راهاندازی بار بزرگتر بهصورت موازی به کار برد؟
خیر. موازیکردن خروجیهای DO801 برای دستیابی به جریان نامی بالاتر توصیه نمیشود. تفاوتهای جزئی در زمانهای سوئیچینگ ترانزیستورها میتواند به اضافهبار نامتوازن و قطع حرارتی فوری در کانال سریعتر منجر شود.
برای نیازهای جریان بالاتر، از رلههای واسط خارجی استفاده کنید.
آیا این ماژول به منبع خارجی برای برق سمت فیلد نیاز دارد؟
بله. اگرچه ماژول توان منطقی و پردازشی داخلی خود را از بکپلین S800 ModuleBus دریافت میکند، ولتاژ راهاندازی ۲۴ VDC برای ۱۶ کانال خروجی باید از طریق ترمینالهای اختصاصی برق فیلد روی پایه ترمینال منطبق (MTU) تأمین شود.
سازگاری MTU و اتصال مکانیکی: پیش از قراردادن ماژول، اطمینان حاصل کنید که واحد ترمینال مکانیکی (مانند TU810 یا TU812) بهطور ایمن روی ریل فلزی DIN با عرض ۳۵ میلیمتر مهار شده است. بدنه ماژول را موازی با شیارهای MTU تراز کنید و آن را محکم فشار دهید تا هر دو ضامن نگهدارنده پلاستیکی کاملاً با صدای کلیک درگیر شوند.
مشخصات گشتاور پیچ ترمینال: هنگام محکمکردن سیمهای فیلد به ترمینالهای پیچی MTU، روی تمام هادیهای لختشده سرسیم نصب کنید. همه پیچهای ترمینال را با گشتاور یکنواخت بین ۰٫۵ N-m و ۰٫۶ N-m محکم کنید.
اتصالات شل میتوانند نواحی حرارتی با مقاومت بالا ایجاد کنند و به افت متناوب کیفیت سیگنال منجر شوند.
مهار بار القایی: هنگام راهاندازی عناصر القایی مانند شیرهای سلونوئیدی ۲۴ VDC، بوبین کنتاکتورهای موتور سنگین یا ترمزهای مغناطیسی، یک دیود فلایبک خارجی (مانند 1N4007) را مستقیماً بهصورت موازی با پایانههای بار نصب کنید.
این کار پسزدگیهای القایی ولتاژ بالا را مهار میکند؛ پسزدگیهایی که میتوانند فرسودگی ترانزیستورهای خروجی ماژول را تسریع کنند.
مدیریت حرارتی و فاصلهگذاری: در بالا و پایین مجموعه ماژول، فاصله هوایی عمودیِ باز حداقل ۵۰ میلیمتر حفظ کنید. اطمینان حاصل کنید که تهویه کابینت یا فنهای خنککننده، دمای هوای محیط داخل محفظه را زیر ۵۵ درجه سانتیگراد نگه میدارند.
این کار از فعالشدن زودهنگام مدارهای حفاظت در برابر اتصال کوتاه بهدلیل اشباع حرارتی محیط جلوگیری میکند.
