تولیدکننده: ABB
شماره محصول: DSCA120 57520001-P
کشور سازنده:سوئیس
نوع محصول: پردازنده نمایشگر
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 350g
ابعاد: ۲۳۸٫۵ میلیمتر × ۲۷٫۰ میلیمتر × ۲۳۴٫۰ میلیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
DSPA 110 شرکت ABB (شناسه محصول: 57520001-P) یک ماژول پردازنده نمایشگر صنعتی قدیمی است که در سیستم رابط اپراتور ABB Advant Master / MasterView 800 استفاده میشود.
این ماژول بهعنوان واحد محاسبات مرکزی و پردازش گرافیکی در معماری Advant OCS عمل میکند و مسئول رندرکردن بصریسازی فرایند در زمان واقعی و مدیریت ارتباطات کنسول اپراتور است. این ماژول تلهمتری ورودی سیستم کنترل را به نمایشگرهای بصری فرایند برای بهرهبرداری و پایش نیروگاه تبدیل میکند.
DSPA 110 برای یکپارچهسازی با سیستمهای ABB Advant Master طراحی شده است؛ این سیستمها در محیطهای بزرگ اتوماسیون صنعتی مانند نیروگاهها، تأسیسات نفت و گاز و مراکز کنترل فرایند به کار میروند.
این ماژول بهعنوان یک مؤلفه قدیمی سیستم طبقهبندی میشود و عمدتاً برای نگهداری، جایگزینی قطعه یدکی و افزایش طول عمر سیستم استفاده میشود.

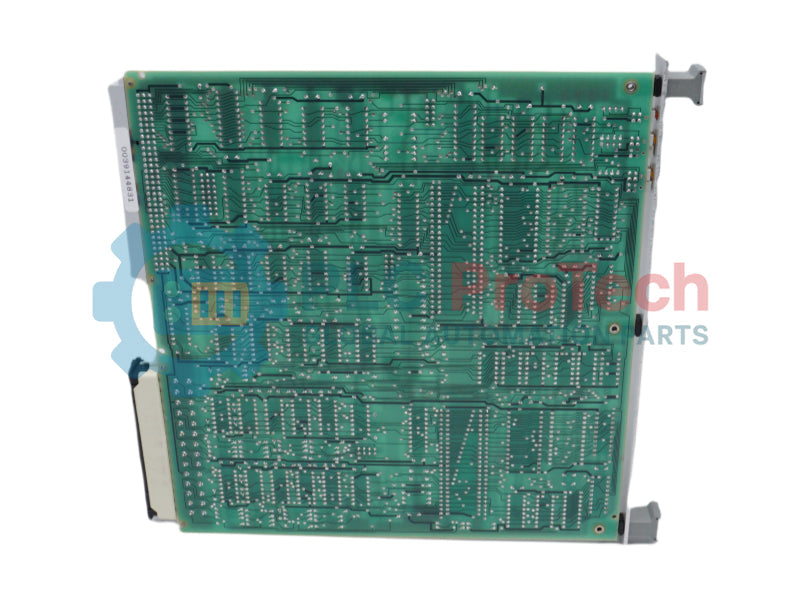

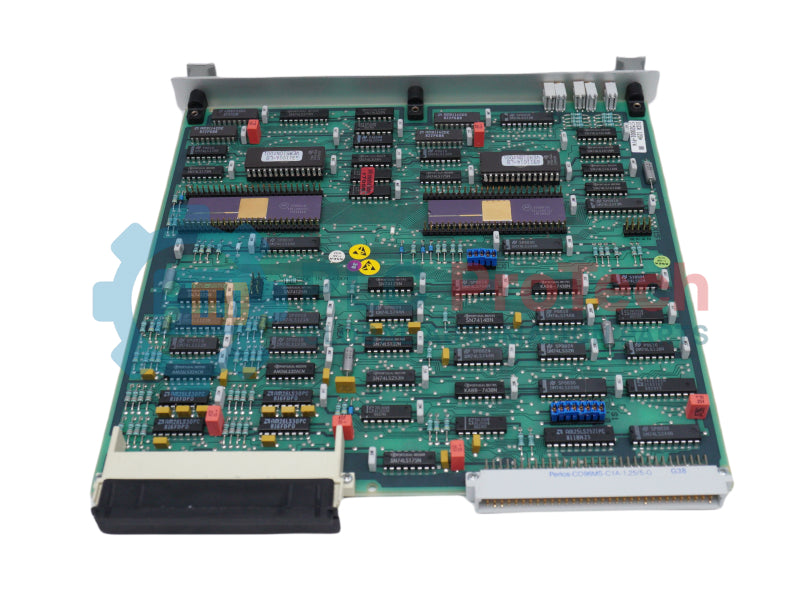

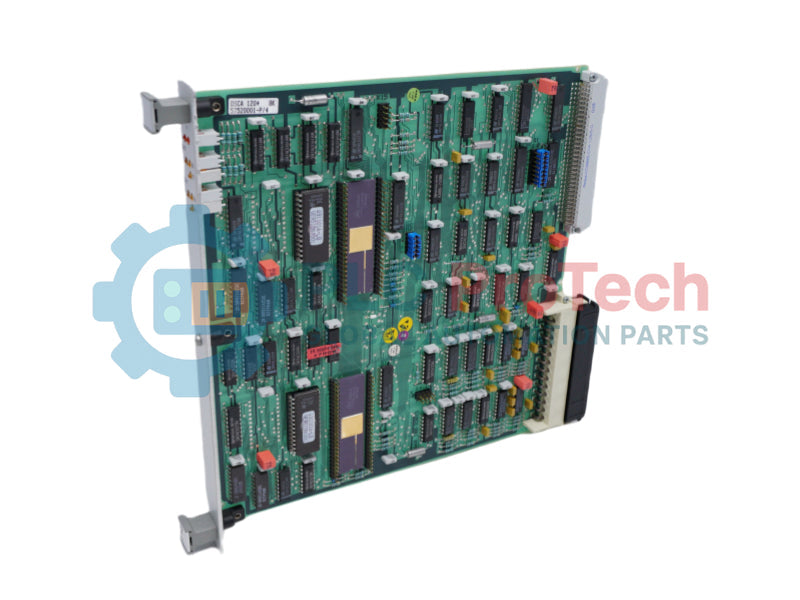

برد پردازنده نمایشگر صنعتی برای Advant MasterView 800
طراحیشده برای معماری سیستم کنترل ABB Advant OCS
پردازش بصریسازی فرایند در زمان واقعی
پشتیبانی از رابط ارتباطی کنسول اپراتور
ماژول جانبی واحد مرکزی در سطح برد
طراحیشده برای نگهداری سیستمهای کنترل صنعتی قدیمی
سازگار با رکهای سختافزاری سیستم Advant Master
عملکرد پایدار در محیطهای صنعتی پیوسته
| پارامتر | مشخصات |
|---|---|
| برند | ABB |
| مدل | DSPA 110 |
| شناسه محصول | 57520001-P |
| سری سیستم | Advant OCS / MasterView 800 |
| نوع محصول | برد پردازنده نمایشگر |
| نقش عملکردی | واحد مرکزی / پردازنده رابط اپراتور |
| کاربرد | نمایش بصری کنترل صنعتی |
| عرض | ۲۳۸٫۵ میلیمتر |
| ارتفاع | ۲۷٫۰ میلیمتر |
| عمق | ۲۳۴٫۰ میلیمتر |
| وزن | ۰٫۳۵ کیلوگرم |
| کد تعرفه | 85389091 |
| دستهبندی WEEE | 5 |
پردازنده نمایشگر DSPA 110 بهعنوان یک ماژول پردازش گرافیکی در سیستم کنترل Advant Master عمل میکند. این ماژول دادههای فرایندی بلادرنگ را از کنترلرهای اصلی دریافت کرده و آنها را به تصاویر رابط اپراتور تبدیل میکند.
این ماژول در موارد زیر نقش کلیدی دارد:
پردازش نمایشگر پایش فرایند
مدیریت ارتباطات کنسول اپراتور
نمایش بصری تلهمتری بلادرنگ
هماهنگی رابط در سطح سیستم در Advant MasterView 800
این دستگاه بهعنوان یک کنترلر مستقل عمل نمیکند، بلکه یک پردازنده رابط در سطح سیستم است.
DSPA 110 یک ماژول در سطح برد است که برای نصب درون ساب رکهای سیستم Advant طراحی شده است.
الزامات جابهجایی صحیح شامل موارد زیر است:
هنگام نصب از تجهیزات حفاظت در برابر تخلیه الکترواستاتیکی (ESD) متصل به زمین استفاده کنید
ماژول را با دقت با ریلهای راهنمای بکپلین همراستا کنید
برای جلوگیری از آسیب به پینهای بکپلین، از قرارگیری صحیح اطمینان حاصل کنید
پیچهای پنل جلویی را محکم کنید تا در اثر لرزش شل نشوند
نصب نادرست ممکن است به خرابی ارتباطات یا آسیب به بکپلین منجر شود.
عملکرد پایدار به رعایت صحیح اصول اتصال زمین و شیلدینگ وابسته است.
شاسی ساب رک باید به ارت عملکردی کابینت همبندی شود
برای اتصالات زمین از نوار مسی با امپدانس پایین استفاده کنید
اطمینان حاصل کنید که همه کابلهای ارتباطی و ویدئویی بهصورت شیلددار مسیریابی شدهاند
جداسازی مناسب سیمکشی سیگنال و برق را حفظ کنید
طراحی صحیح EMC عملکرد پایدار رندر نمایشگر و ارتباطات را تضمین میکند.
DSPA 110 به خنککاری غیرفعال از طریق همرفت طبیعی متکی است.
برای حفظ عملکرد ایمن:
حداقل فاصله عمودی ۵۰ میلیمتر برای جریان هوا را حفظ کنید
از شلوغی بیش از حد شکافهای کارت مجاور جلوگیری کنید
اگر دمای کابینت از ۴۵°C بیشتر شد، تهویه اجباری نصب کنید
از جریان هوای یکنواخت در سراسر مجموعه ساب رک اطمینان حاصل کنید
ABB DSPA 110 در موارد زیر استفاده میشود:
سیستمهای کنترل ABB Advant Master
ایستگاههای رابط اپراتوری MasterView 800
سیستمهای پایش تولید برق
محیطهای کنترل فرایند نفت و گاز
نگهداری سیستمهای قدیمی کنترل صنعتی DCS
زیرساختهای اتوماسیون صنعتی با چرخه عمر طولانی
شناسه محصول: 57520001-P
عنوان نوع ABB: DSPA 110
سیستم: Advant Master / MasterView 800
دستهبندی: پردازنده نمایشگر سیستم کنترل قدیمی
ماژول DSPA 110 چه وظیفهای دارد؟
این یک برد پردازنده نمایشگر است که برای نمایش بصری فرایند در سیستمهای ABB Advant Master استفاده میشود.
آیا میتوان DSPA 110 را با DSPB 120 جایگزین کرد؟
مستقیماً خیر. اگرچه این دو مرتبط هستند، اما از نظر بازنگری، پیکربندی حافظه و سازگاری میانافزار تفاوت دارند.
آیا میتوان این ماژول را در حین کار تعویض کرد؟
خیر. پیش از خارج کردن آن، باید برق را قطع و ایزوله کرد تا از آسیب به بکپلین یا سیستم جلوگیری شود.
چرا این یک قطعه قدیمی محسوب میشود؟
این قطعه به سیستم ABB Advant MasterView 800 تعلق دارد؛ معماری کنترل صنعتی نسل قبلی که هنوز در تأسیسات با عمر طولانی استفاده میشود.
