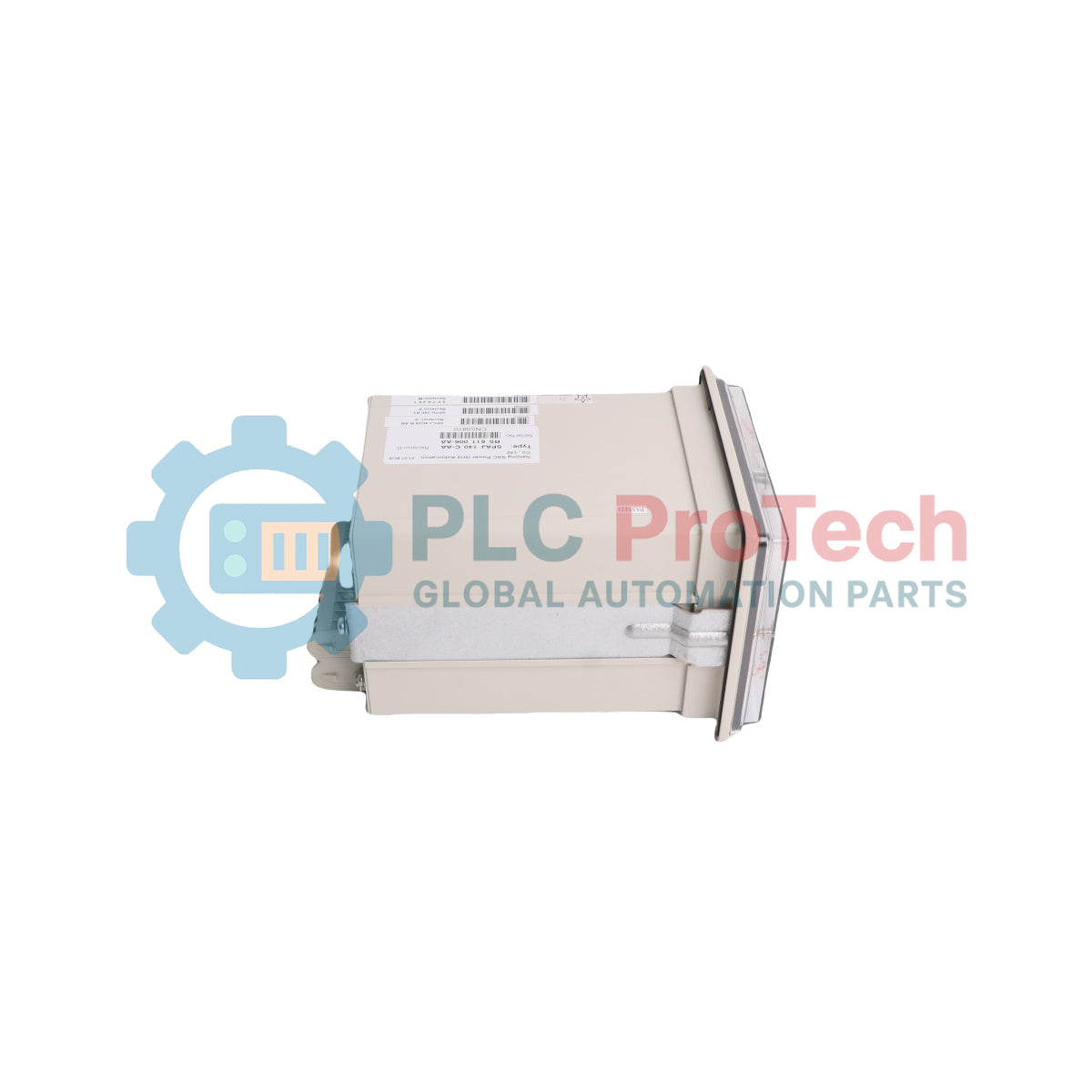

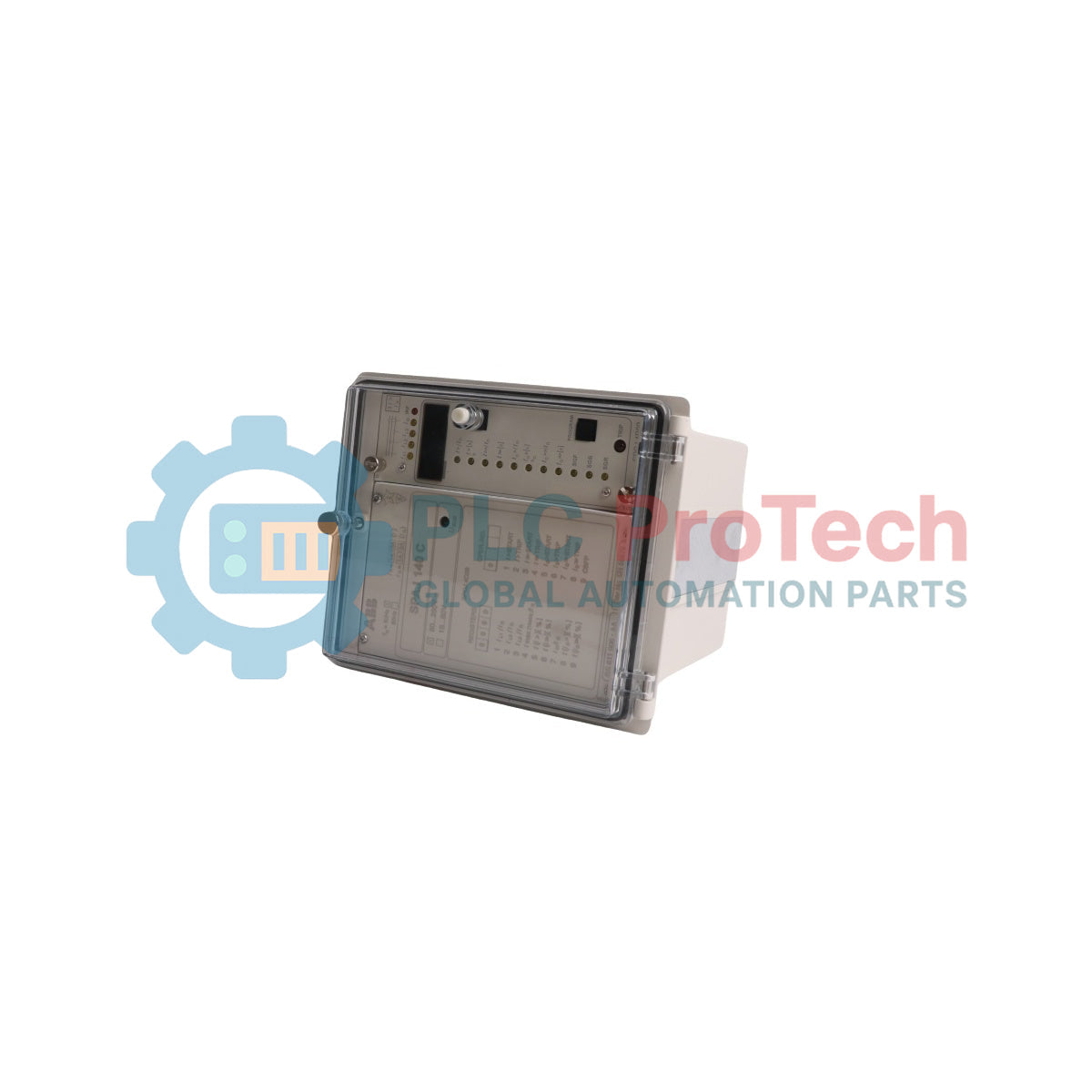

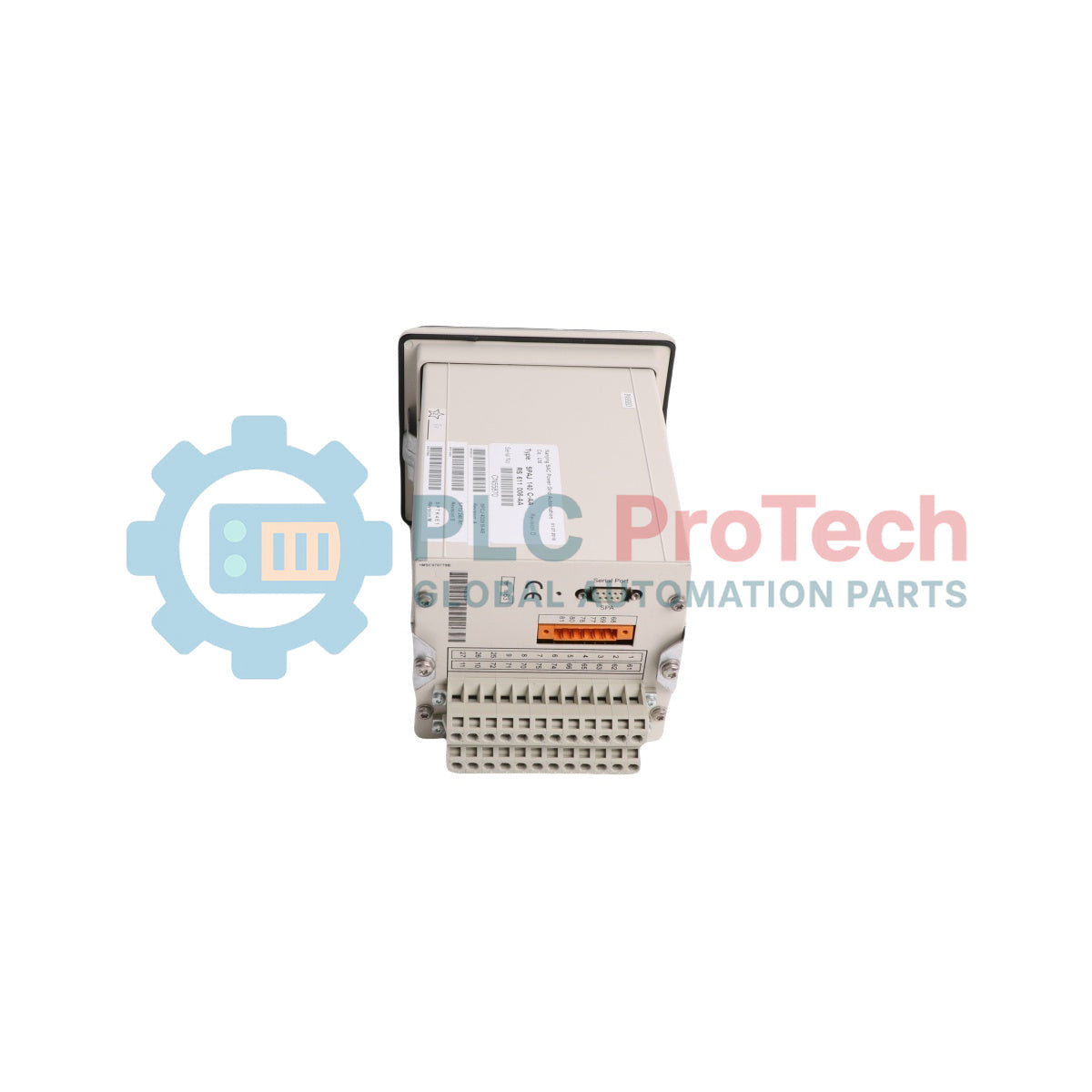

تولیدکننده: ABB
شماره محصول: SPAJ110 C-AA
کشور سازنده:فنلاند
نوع محصول: رله خطای زمین
بارکد: 85364900
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 2850g
ابعاد: ۱۴٫۵ × ۱۸ × ۱۵ سانتیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
ABB SPAJ 110 C-AA با پردازش جریانهای ثانویه خط برای حفاظت از تجهیزات توزیع، بهعنوان یک رله حفاظتی ثانویه حساس خطای زمین مبتنی بر ریزپردازنده عمل میکند. این تجهیز الکترونیکی هوشمند، جریانهای باقیمانده نول را از طریق خطوط ترانسفورماتور جریان ردیابی میکند تا از فیدرهای شعاعی، ترانسفورماتورهای قدرت و موتورهای صنعتی سنگین در برابر خرابی عایقی با امپدانس بالا و خطاهای فاز به زمین محافظت کند. SPAJ 110 C-AA که بهصورت مستقل یا متصل به شبکه در آرایههای تابلوهای کلیدزنی پست برق کار میکند، ساختار حفاظتی مستقل دومرحلهای، ثباتهای عملیاتی غیر فرّار و روالهای تشخیص خودکار مداوم را یکپارچه میکند و شاخصهای سیستم را از طریق یک پیوند سریال ناهمگام گزارش میدهد تا زمان آمادهبهکاری شبکه را به حداکثر برساند.
| دستهبندی پارامتر فنی | مقدار مشخصه مهندسیشده |
|---|---|
| سازنده | ABB |
| نام مدل | SPAJ 110 C-AA |
| مرجع شناسه محصول | SPAJ 110 C-AA |
| زیرماژول اصلی موجود | SPCJ 1C8 (ماژول حساس خطای زمین) |
| طبقهبندی قطعه | قطعه نو و اصلی |
| فرکانس ورودی نامی (fn) | 50 هرتز (پیکربندی AA) |
| ولتاژ عملیاتی کمکی (Uaux) | 80...265 V DC یا AC (پیکربندی AA) |
| محدوده کارخانهای ولتاژ جایگزین | 18...80 V DC |
| جریان نامی اندازهگیریشده نول (In) | قابل انتخاب بهصورت 1 A یا 5 A از طریق ترمینالهای سختافزاری |
| محدوده خطای زمین با تنظیم پایین (Io>) | 0.1...0.8 x In (گزینههای زمان معین یا IDMT) |
| محدوده خطای زمین با تنظیم بالا (Io>>) | 0.1...10.0 x In یا بینهایت (زمان معین) |
| رابط ارتباط داده | درگاه سریال پلاستیکی یا فیبر نوری روی پنل پشتی، با استفاده از پروتکل گذرگاه SPA |
| درجه آببندی محفظه | فرمت نصب توکار روی پنل با درجه حفاظت IP54 |
| شماره تعرفه گمرکی | 85364900 |
| کشور مبدأ | فنلاند (FI) |
| وزن خالص محصول | 2.850 کیلوگرم |
| وزن ناخالص | 2.850 کیلوگرم |
| حداقل مقدار سفارش | 1.000 عدد |
| نمایه تخصیص ترمینالها | نگاشت عملکرد / سیگنال خطوط مدار |
|---|---|
| 25 - 27 | ورودی جریان خطای زمین باقیمانده Io (پیکربندی 1 A) |
| 25 - 26 | ورودی جریان خطای زمین باقیمانده Io (پیکربندی 5 A) |
| 10 - 11 | رابط کنترل دودویی خارجی (کانال ورودی با ایزولاسیون نوری) |
| 61 - 62 | ورودیهای توان منبع تغذیه کمکی سیستم (Uaux) |
| 65 - 66 | حلقه کنتاکت خروجی نظارت بر خرابی رله داخلی (IRF) |
| 68 - 69 | ماتریس رله کنتاکت خروجی قطع سنگین اصلی کلید مدار |
| 74 - 75 | ماتریس رله کنتاکت خروجی قطع ثانویه / پشتیبان |
| 70 - 71 - 72 | آرایه کنتاکت خروجی سیگنالدهی (هشدارهای قابل پیکربندی شروع / قطع) |
SPAJ 110 C-AA با استفاده از ابعاد استاندارد رک فرعی dim100 ساخته شده و مشخصات نصب فنی یکسانی با سایر تجهیزات مجموعه حفاظتی SPAJ دارد. کارت محاسباتی داخلی اصلی با مدل SPCJ 1C8 مشخص میشود و هنگام بررسی پارامترهای سرویس قابل استخراج است. هنگام یکپارچهسازی این پیکربندی سختافزاری بهعنوان بهروزرسانی جایگزین برای تجهیزات مستقل قدیمی خطای زمین، ثبات پُل اصلی را بررسی کرده و مطمئن شوید نشانیهای شبکه محلی با متغیرهای V101 و V102 مطابقت دارند تا پایش پایدار میزبان تضمین شود.
در عملیات صنعتی سنگین که شامل منحنیهای دائمی راهاندازی موتور یا پروفایلهای قابلتوجه توزیع هارمونیک است، به وضعیتهای فیلتر کمتنظیم Io> توجه ویژهای داشته باشید. اگر دمای محفظههای محیطی موضعی نزدیک 55 درجه سلسیوس باشد، مراحل مداوم با بار زیاد میتوانند حلقههای زمانبندی تراشه داخلی را مختل کنند. هنگام بروز مشکلات دائمی پردازش در حلقههای میکروکنترلر داخلی، سیستم قابلیت تریپ را از دست میدهد و نشانگر LED قرمز IRF را روی نمای جلویی روشن میکند و کدهای سبزی مانند 51 یا 52 را در پنجره نشانگر دیجیتال جلویی نمایش میدهد.
اطمینان حاصل کنید بلوک ترمینال مسی اتصال زمین مرکزی که در پشت شاسی دستگاه قرار دارد، بدون هیچ اختلاف ولتاژی به شینه ارت اصلی تابلو متصل است. نویز القایی یا پتانسیلهای شناور زمین در خطوط ترانسفورماتور جریان، هنگام ایجاد جریان اولیه زیاد، باعث شروعهای نامنظم خطای زمین با آستانه پایین میشوند. برای روالهای اعتبارسنجی میدانی، همیشه پیش از بازکردن بلوکهای ترمینال یا بیرونکشیدن ماژول پردازش داخلیِ برقدار، از میلههای پل اتصال کوتاهِ تأییدشده برای ایزولهکردن مدارهای خارجی ترانسفورماتور جریان استفاده کنید.
هشدار حیاتی
هرگز زیرماژول پردازش فعالِ قابلجاسازی را بدون اطمینان از بسته یا اتصالکوتاهبودن کامل همه حلقههای ثانویه اندازهگیری ترانسفورماتورهای جریان متصل، از محفظه آن خارج نکنید. حلقههای باز مدار CT باعث ایجاد رد قوس الکتریکی شدید با ولتاژ بالا میشوند و خطر تخریب دائمی سختافزار و آسیب جدی به افراد را به همراه دارند.
پیش از قراردادن محفظه فلزی محافظ بیرونی، مطمئن شوید برش صفحه جلویی با متغیرهای فاصلهگذاری استاندارد dim100 مطابقت دارد.
پیچهای براکت نصب همسطح جانبی را بهصورت یکیدرمیان سفت کنید تا آببندی متعادلی در برابر اجزای گسکت صفحه جلویی IP54 ایجاد شود.
یک سیم ارت مسی زرد-سبز با سطح مقطع حداقل 2.5 mm2 از پیچ ترمینال اتصال زمین M5 در پشت دستگاه تا صفحه اصلی ارت حفاظتی پست اجرا کنید.
