تولیدکننده: ABB
شماره محصول: FS300R12KE3/AGDR-72C
کشور سازنده:آلمان
نوع محصول: کیت ماژول IGBT
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 1100g
ابعاد: 21 × 175 × 152 mm
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

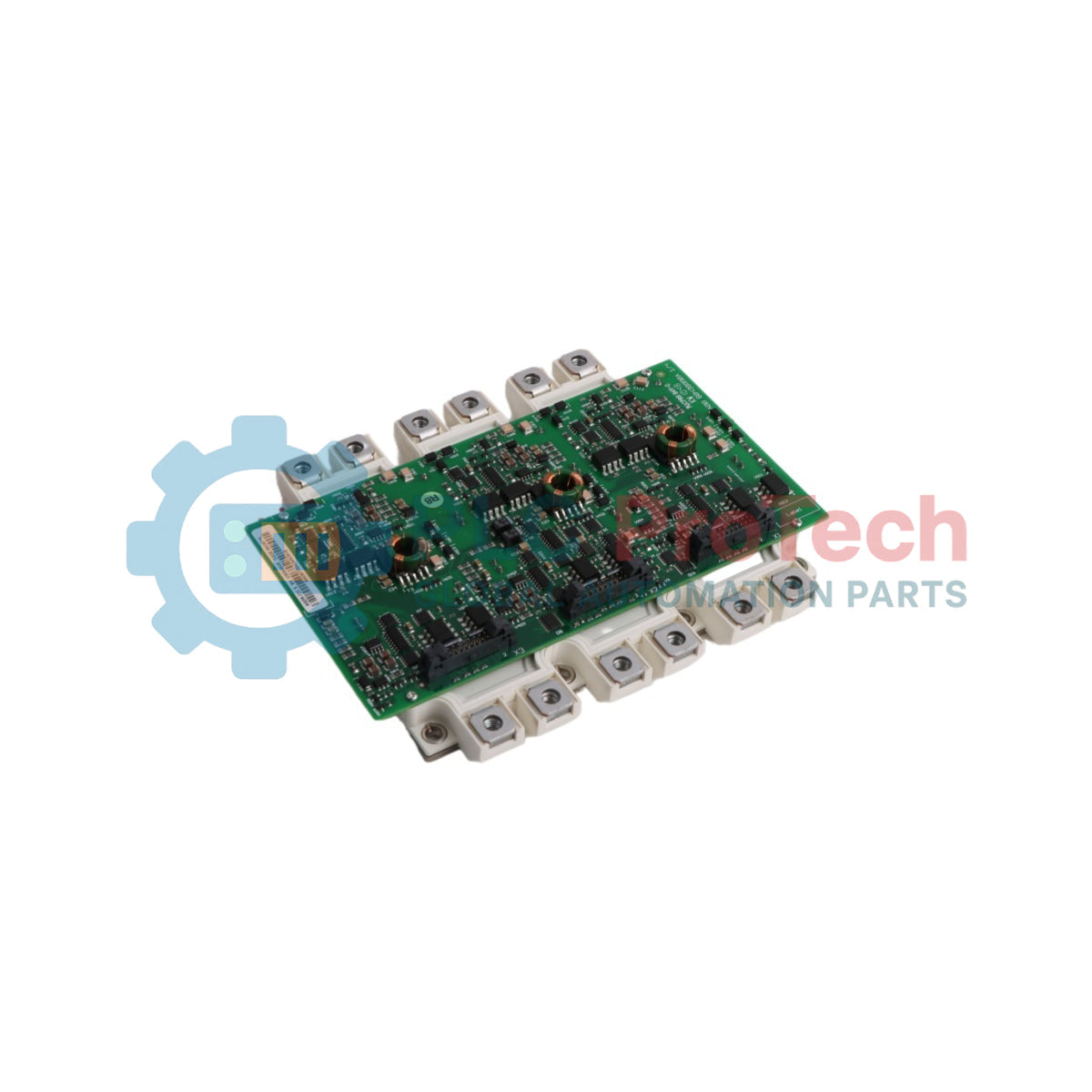

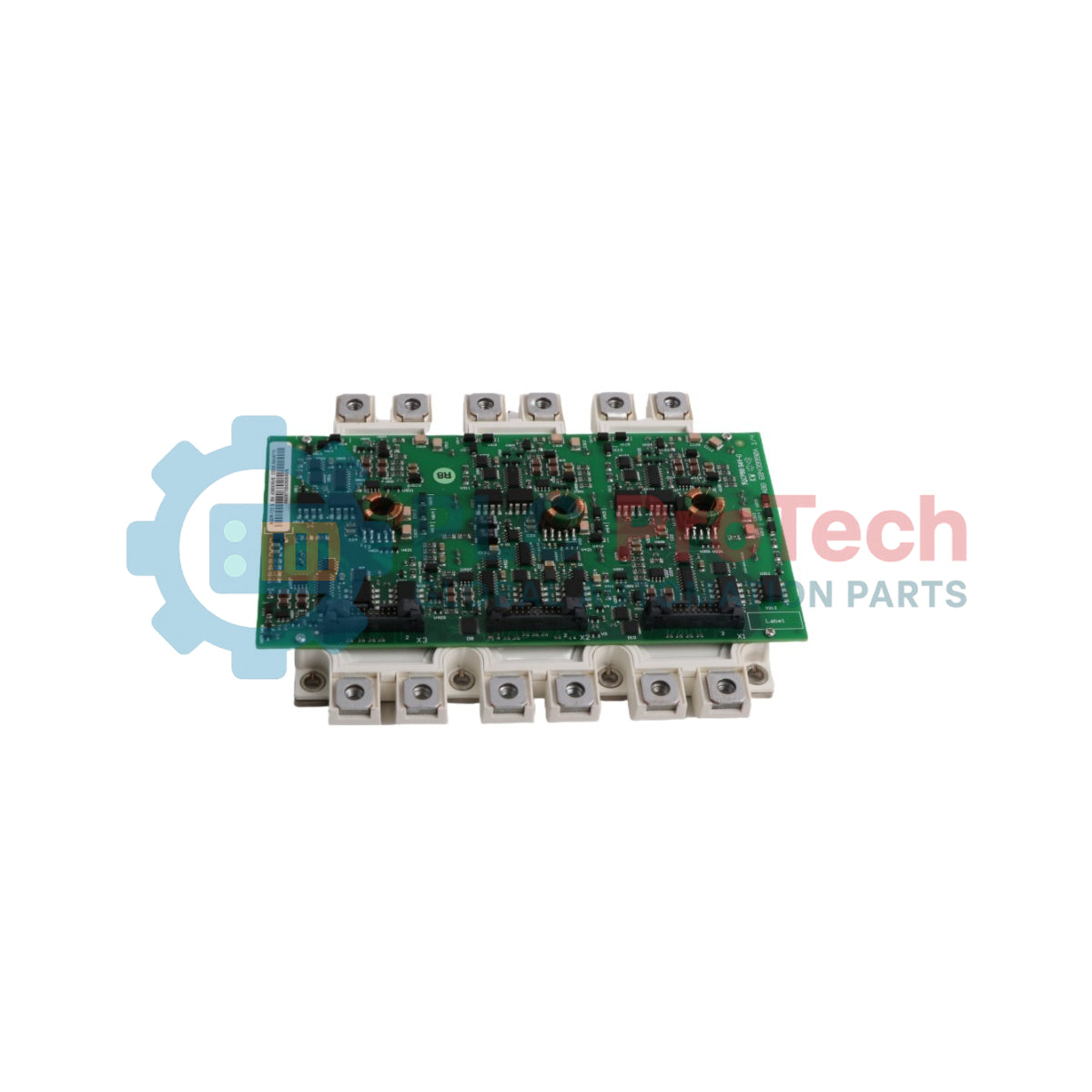

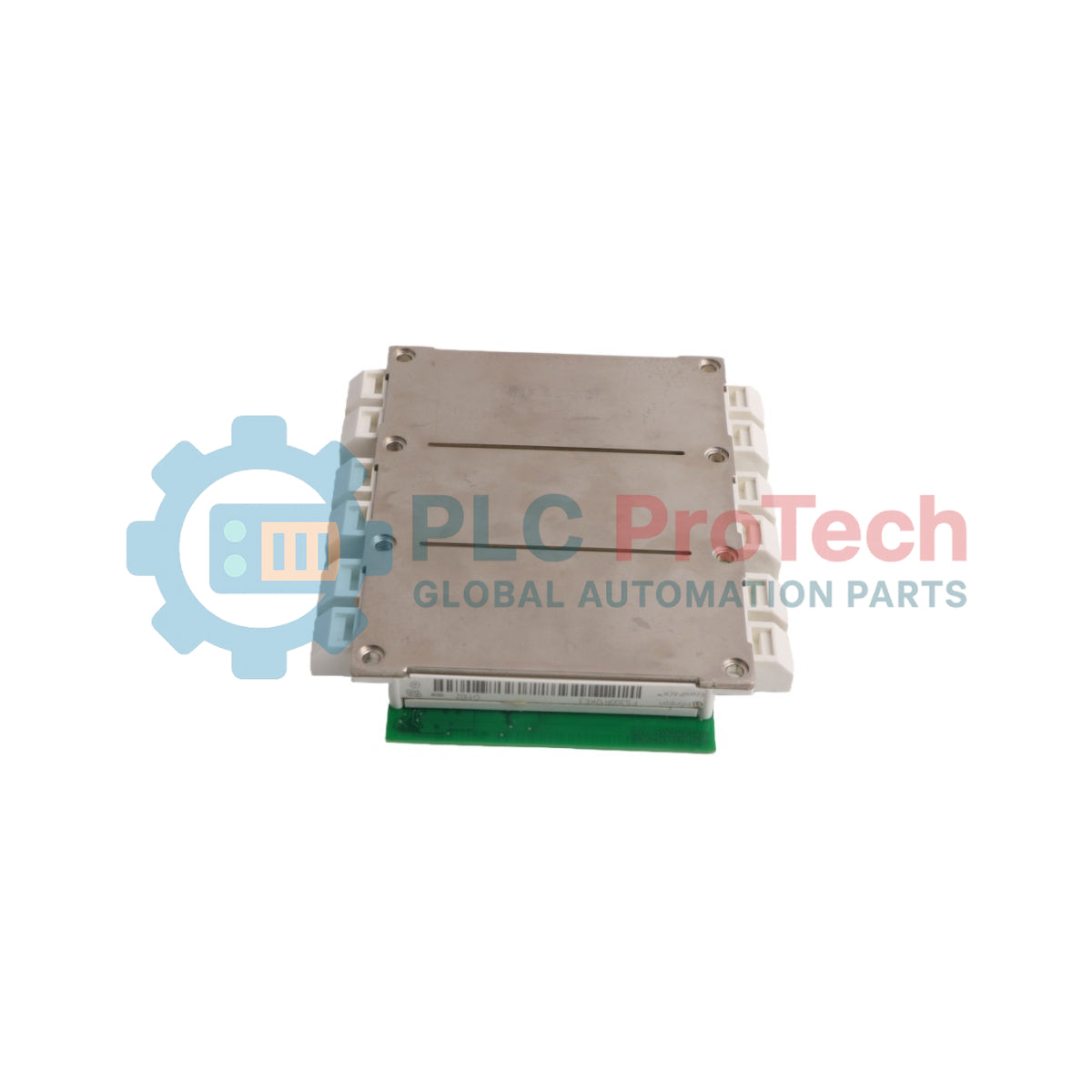

کیت مجموعه ماژول IGBT و درایور گیت توانبالای ABB FS300R12KE3 / AGDR-72C (شناسه محصول: 68569541) برای سامانههای اینورتر سهفاز صنعتی و درایوهای فرکانس متغیر طراحی شده است.
این سامانه هماهنگشده، ماژول توان Infineon TRENCHSTOP™ FS300R12KE3 IGBT3 را با برد درایور گیت ABB AGDR-72C ترکیب میکند و عملکرد سوئیچینگ پایدار را در کاربردهای صنعتی کنترل موتور دشوار ارائه میدهد.
این مجموعه بهطور گسترده در پلتفرمهای درایو ABB ACS800 استفاده میشود و سوئیچینگ جریان بالا، حفاظت بلادرنگ و مدولاسیون دقیق موتور را انجام میدهد. برد درایور AGDR-72C مستقیماً روی ترمینالهای IGBT نصب میشود و مسیر اتصال کماندوکتانسی را تضمین میکند که نویز سوئیچینگ را کاهش داده و قابلیت اطمینان سامانه را بهبود میبخشد.
کیت هماهنگشده ماژول IGBT و برد درایور گیت
FS300R12KE3 ۱۲۰۰ ولت TRENCHSTOP™ IGBT3
برد درایور گیت AGDR-72C با عملکرد بالا
طراحیشده برای سامانههای درایو صنعتی ABB ACS800
حفاظت یکپارچه در برابر اتصال کوتاه ناشی از دسچوریشن
قابلیت سوئیچینگ بالا تا ۲۰ کیلوهرتز
طراحی بهینه رابط گیت با اندوکتانس کم
مناسب برای کاربردهای صنعتی اینورتر توانبالا
| پارامتر | مشخصات |
|---|---|
| برند | ABB |
| مدل | FS300R12KE3 / AGDR-72C |
| شناسه محصول | 68569541 |
| کد جایگزین | 3AUA0000109336 |
| نوع | مجموعه ماژول IGBT و درایور گیت |
| فناوری IGBT | TRENCHSTOP™ IGBT3 اینفینیون |
| رده ولتاژ | ۱۲۰۰ ولت |
| جریان کلکتور | ۳۰۰ آمپر |
| جریان پیک | ۶۰۰ آمپر (۱ میلیثانیه) |
| اتلاف توان | ۱۴۵۰ وات |
| فرکانس سوئیچینگ | تا ۲۰ کیلوهرتز |
| ولتاژ گیت-امیتر | حداکثر ±۲۰ ولت |
| ولتاژ عایقی | ۲۵۰۰ ولت AC |
| ولتاژ اشباع | ۱٫۷۰–۲٫۱۵ ولت |
| وزن | ۱٫۱۰ کیلوگرم |
| ابعاد | ۲۱ × ۱۷۵ × ۱۵۲ میلیمتر |
| مبدأ | آلمان / استونی |
| کد HS | 85359000 / 85389091 |
ماژول IGBT مدل FS300R12KE3 سوئیچینگ توانبالا را در مدارهای پل اینورتر انجام میدهد، در حالی که برد درایور گیت AGDR-72C کنترل دقیق سیگنال گیت و پاسخ سریع به خطا را تضمین میکند.
درایور، عملکردهای حفاظتی بلادرنگ زیر را ارائه میدهد:
پایش دسچوریشن
تشخیص اتصال کوتاه
کنترل خاموشسازی نرم
نظارت بر ولتاژ گیت
این عملکردها از طبقه توان در برابر شرایط بار غیرعادی یا خطاهای موتور در سامانههای اینورتر توانبالا محافظت میکنند.
طراحی حرارتی مناسب برای عملکرد پایدار مجموعه ماژول توان IGBT حیاتی است.
پیش از نصب:
هیتسینک و صفحه پایه را با حلال بدون باقیمانده تمیز کنید
یک لایه یکنواخت از ماده رابط حرارتی (TIM) اعمال کنید
از توزیع یکنواخت فشار هنگام نصب اطمینان حاصل کنید
ترتیب گشتاور پیشنهادی:
سفتکردن اولیه: 2.0 نیوتنمتر
گشتاور نهایی: 3.0–6.0 نیوتنمتر
این کار انتقال حرارت پایدار را در شرایط کار مداوم با بار بالا تضمین میکند.
هنگام تعویض مجموعه FS300R12KE3 / AGDR-72C، توصیه میشود کابلهای ریبونی کنترل مرتبط نیز تعویض شوند تا یکپارچگی سیگنال تضمین شود.
پیکربندیهای رایج عبارتاند از:
سیستمهای فریم R7i: کد 68869625
سیستمهای دوگانه IGBT مدل R8i: کد 68870089
سیستمهای سهگانه IGBT مدل R8i: کد 68692172
استفاده از کابلهای ریبونی فرسوده ممکن است خطر اعوجاج سیگنال گیت و خطاهای ارتباطی را در مجموعه اینورتر افزایش دهد.
برد درایور گیت AGDR-72C شامل تجهیزات الکترونیکی کنترل حساس، از جمله ایزولاسیون نوری و مدارهای منطقی پرتراکم، است.
الزامات جابجایی:
از محافظ مچی ESD ارتشده استفاده کنید
پیش از نصب، خازنهای باس DC را تخلیه کنید
از تماس مستقیم با اجزای PCB خودداری کنید
پیش از فعالسازی، پایداری ریل کنترل را بررسی کنید
جابجایی نادرست ممکن است باعث آسیب دائمی به مدارهای درایور گیت شود.
FS300R12KE3 / AGDR-72C شرکت ABB در موارد زیر استفاده میشود:
سیستمهای درایو صنعتی ABB ACS800
سیستمهای کنترل موتور توان بالا
مبدلهای فرکانس صنعتی
سیستمهای اینورتر توان بادی
درایوهای اتوماسیون سنگین
سیستمهای توان UPS صنعتی
شناسه محصول: 68569541
کد جایگزین: 3AUA0000109336
نوع: FS300R12KE3 / AGDR-72C
دستهبندی: ماژول توان IGBT + کیت درایور گیت
کد HS: 85359000 / 85389091
تفاوت AGDR-72C و AGDR-62C چیست؟
آنها از نظر چیدمان، طراحی مقاومت گیت و پیکربندی حرارتی/مکانیکی متفاوت هستند. این قطعات بهطور عمومی قابل جایگزینی با یکدیگر نیستند.
آیا این کیت شامل قابلیتهای حفاظتی است؟
بله. درایور AGDR-72C به تشخیص اشباع و سازوکارهای خاموشسازی سریع خطا مجهز است.
آیا میتوان از کابلهای ریبونی قدیمی دوباره استفاده کرد؟
توصیه نمیشود. کابلهای فرسوده ممکن است باعث تغییر مقاومت و ناپایداری زمانبندی در سیگنالهای گیت شوند.
