ماژول ارتباطی System 800xA ABB PU515A 3BSE032401R1

توضیحات

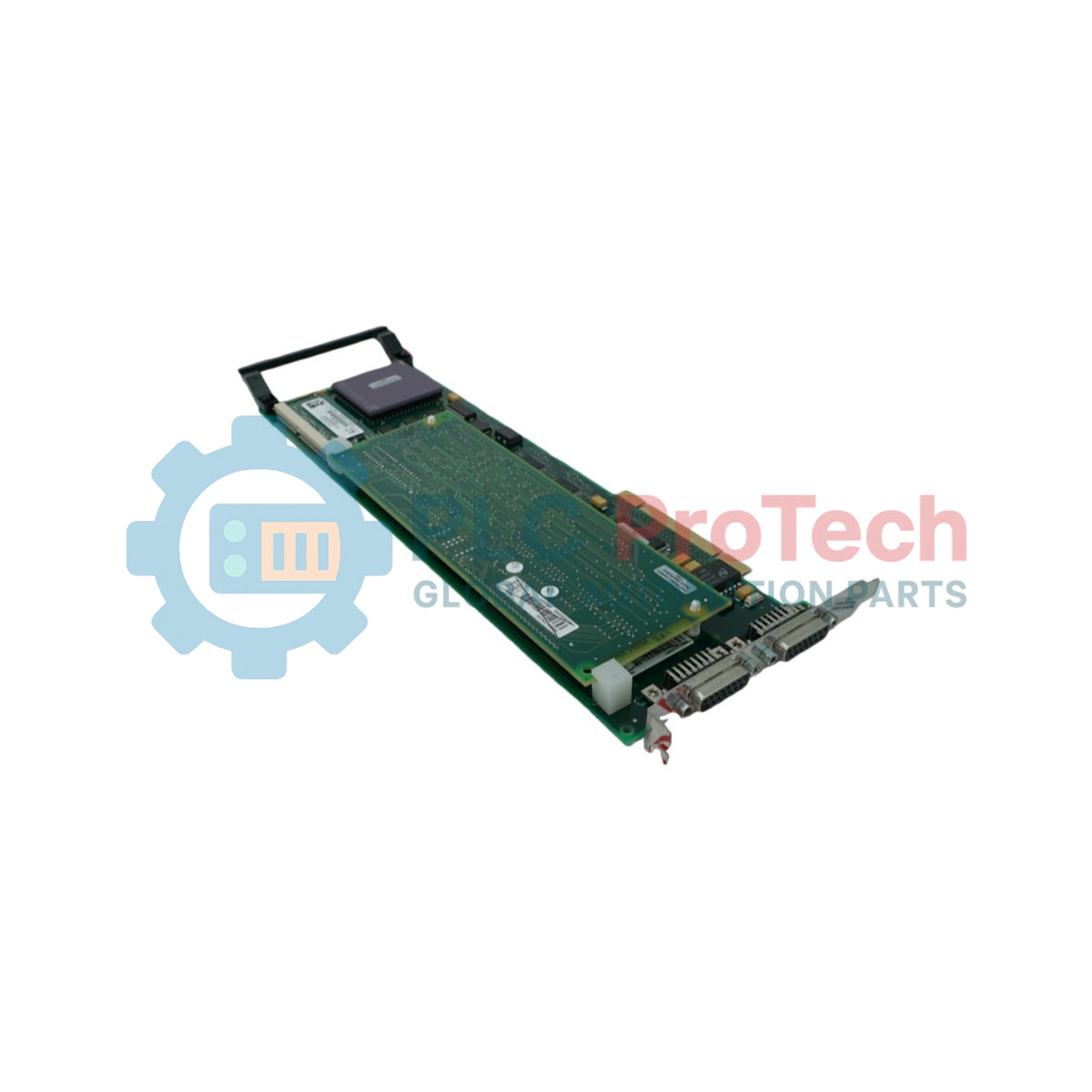

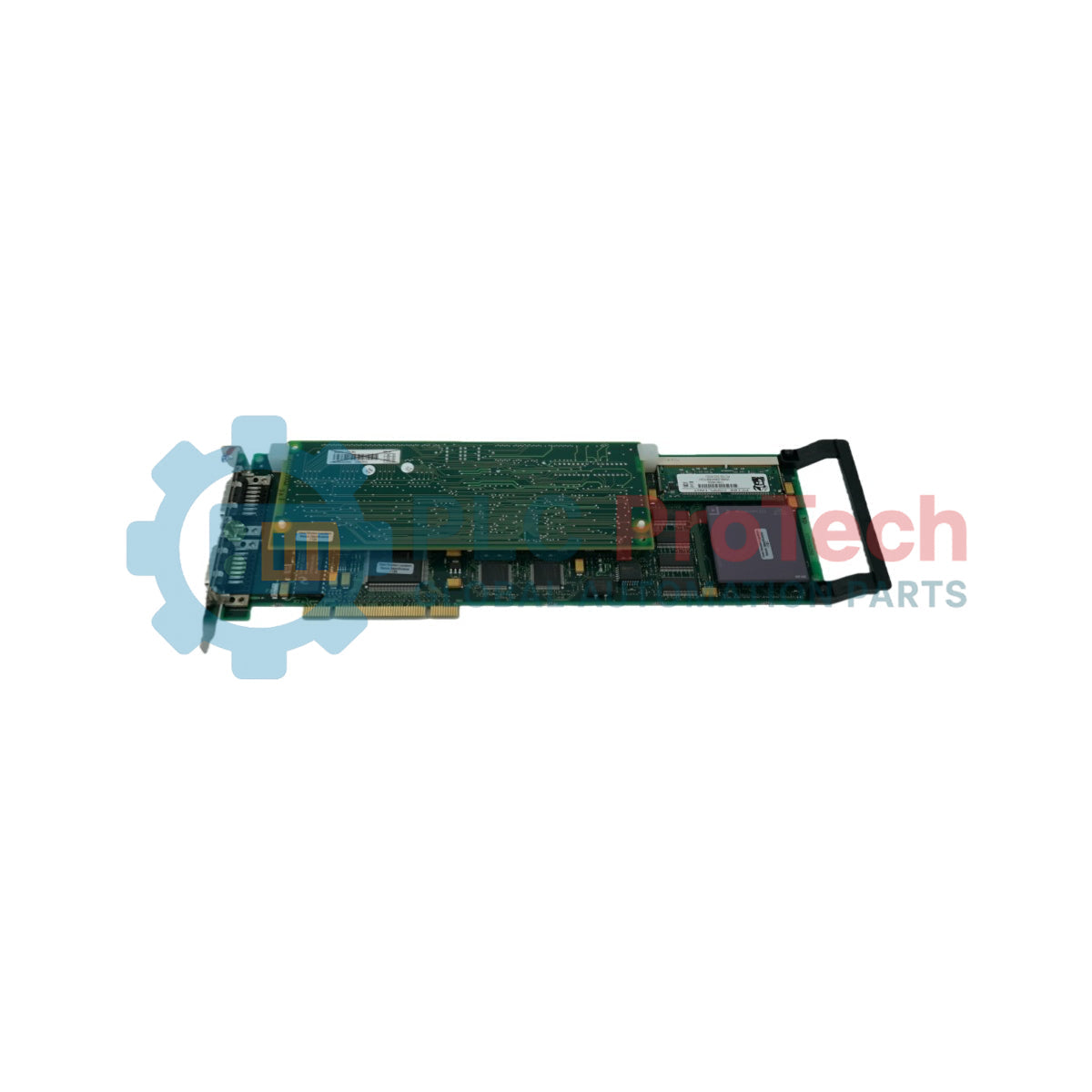

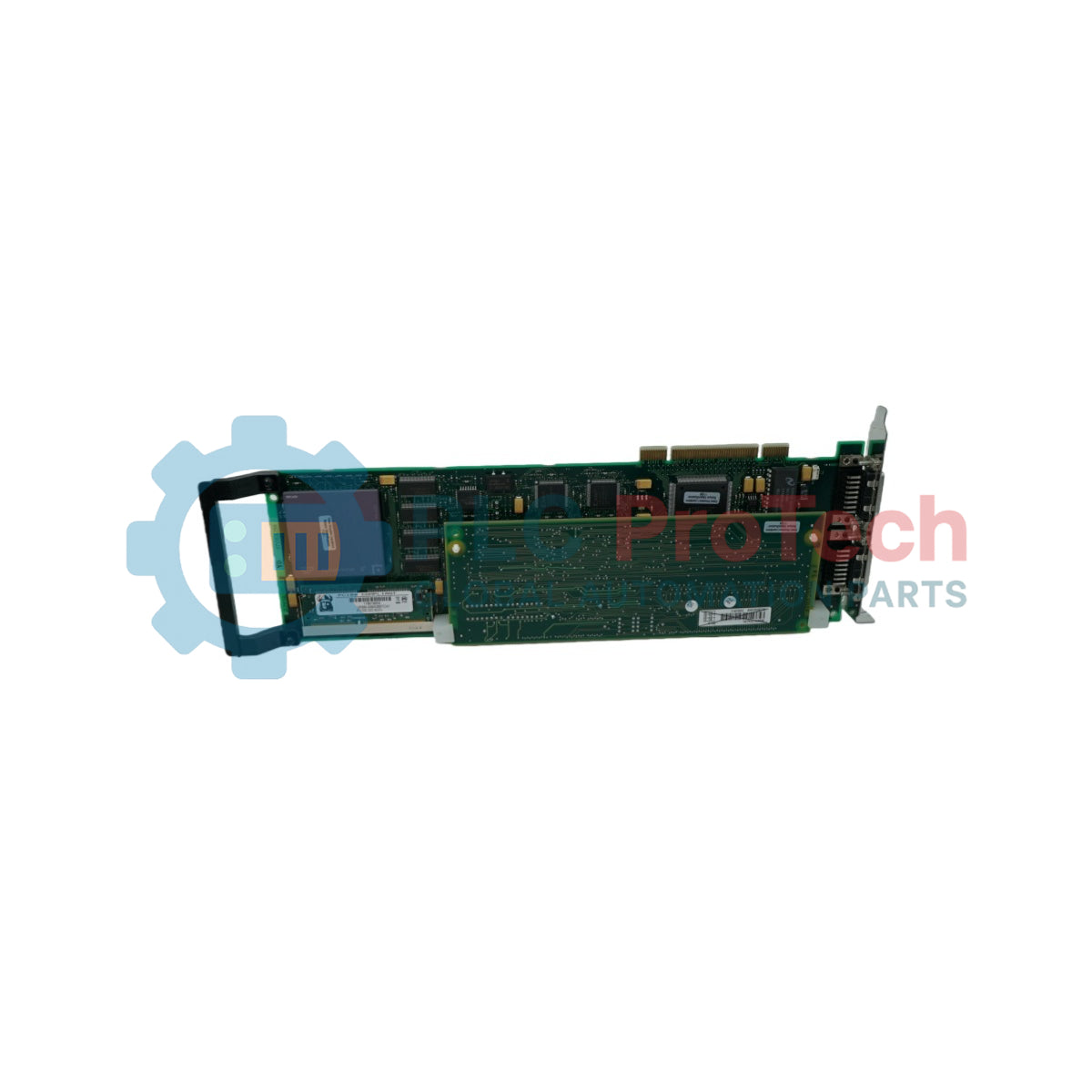

ABB PU515A (شناسه محصول: 3BSE032401R1) یک برد شتاب‌دهنده بلادرنگ (RTA) یکپارچه با سخت‌افزار است که برای تسهیل ارتباطات شبکه صنعتی پرسرعت در محیط کنترلی System 800xA طراحی شده است. این کارت رابط حرفه‌ای PCI به‌عنوان یک رابط پردازشی اختصاصی، معماری‌های کنترلی مبتنی بر رایانه شخصی استاندارد را به سیستم‌های اتوماسیون Master و MOD eDCN متصل می‌کند. PU515A 3BSE032401R1 با بهره‌گیری از زیرسیستم ارتباطی دومسیره MB300 مدل CS503V1 روی برد و پردازنده مستقل ۲۵ مگاهرتزی، وظایف ارتباطی قطعی و حساس به زمان را از سیستم‌عامل میزبان خارج می‌کند. این برد ترجمه داده، اجرای پروتکل دومسیره و مسیریابی باس فیزیکی را از طریق رابط‌های اتصال استاندارد پانزده‌پینی انجام می‌دهد تا از اختلال در کنترل فرایند در پیکربندی‌های پیچیده شبکه Advant OCS جلوگیری شود.

ویژگی‌ها

• ماژول ارتباطی دومسیره MB300 مدل CS503V1 داخلی، با نرخ انتقال داده بالا تا ۱۰٬۰۰۰ کیلوبیت‌برثانیه.
• هسته پردازشی مستقل ۲۵ مگاهرتزی روی برد که صرفاً به شتاب‌دهی پردازش ترافیک شبکه بلادرنگ اختصاص دارد.
• مجهز به ۱۶ مگابایت (MB) رم یکپارچه محلی برای بهینه‌سازی بافرهای توالی و صف‌های شبکه.
• دو کانکتور مادگی D-sub پانزده‌پینی که رابط‌های مستقل برای مسیریابی رسانه فیزیکی شبکه افزونه فراهم می‌کنند.
• رابط فیزیکی بسیار انعطاف‌پذیر باس، با پشتیبانی از شکاف‌های استاندارد PCI سی‌ودوبیتی یا شصت‌وچهاربیتی و همچنین شکاف‌های قدیمی PCI-X.
• انتخاب قطعات حالت‌جامد با استفاده از باتری‌های داخلی صفر، برای کاهش نیازهای تعمیرونگهداری پیشگیرانه بلندمدت.

کاربردها

• رابط‌های شبکه بلادرنگ که پلتفرم‌های سرور System 800xA را به کنترلرهای قدیمی Advant Master متصل می‌کنند.
• جمع‌آوری داده‌های صنعتی پرسرعت و حلقه‌های پایش نظارتی از طریق شبکه‌های MB300.
• شتاب‌دهی زیرسیستم ارتباطی برای اتصال سرور در محیط‌های توزیع MOD eDCN.

اطلاعات سفارش

مشخصات فنی

اتصالات/رابط‌ها

راهنمای نصب

• محافظت در برابر تخلیه الکترواستاتیکی (ESD): مجموعه PCB را هنگام استفاده از بند اتصال به زمین تأییدشده ESD، فقط از لبه‌های فیزیکی و براکت‌های فلزی نصب آن بگیرید تا از آسیب به قطعات جلوگیری شود.
• انتخاب رابط شیار: کارت را مستقیماً در یک شیار استاندارد PCI ‏۳٫۳ یا ۵ ولت ۳۲ یا ۶۴ بیتی، یا یک شیار سازگار PCI-X با فرکانس ۱۰۰ یا ۱۳۳ مگاهرتز قرار دهید. توجه داشته باشید که رابط کارت با سرعت گذرگاه ۳۳ مگاهرتز کار می‌کند.
• نصب مکانیکی: پیچ نگهدارنده صفحه‌رو integrated را محکم روی ریل شاسی سرور یا رایانه صنعتی ببندید تا مسیر مناسب اتصال به زمین برقرار شود و از جابه‌جایی فیزیکی کارت جلوگیری شود.
• محافظ کشش کابل: کابل‌های شبکه D-sub مادگی ۱۵ پین متصل را محکم کنید تا از وارد شدن گشتاور فیزیکی غیرضروری و تغییر وضعیت نشستن اتصال در رابط‌های بردپشتی جلوگیری شود.
