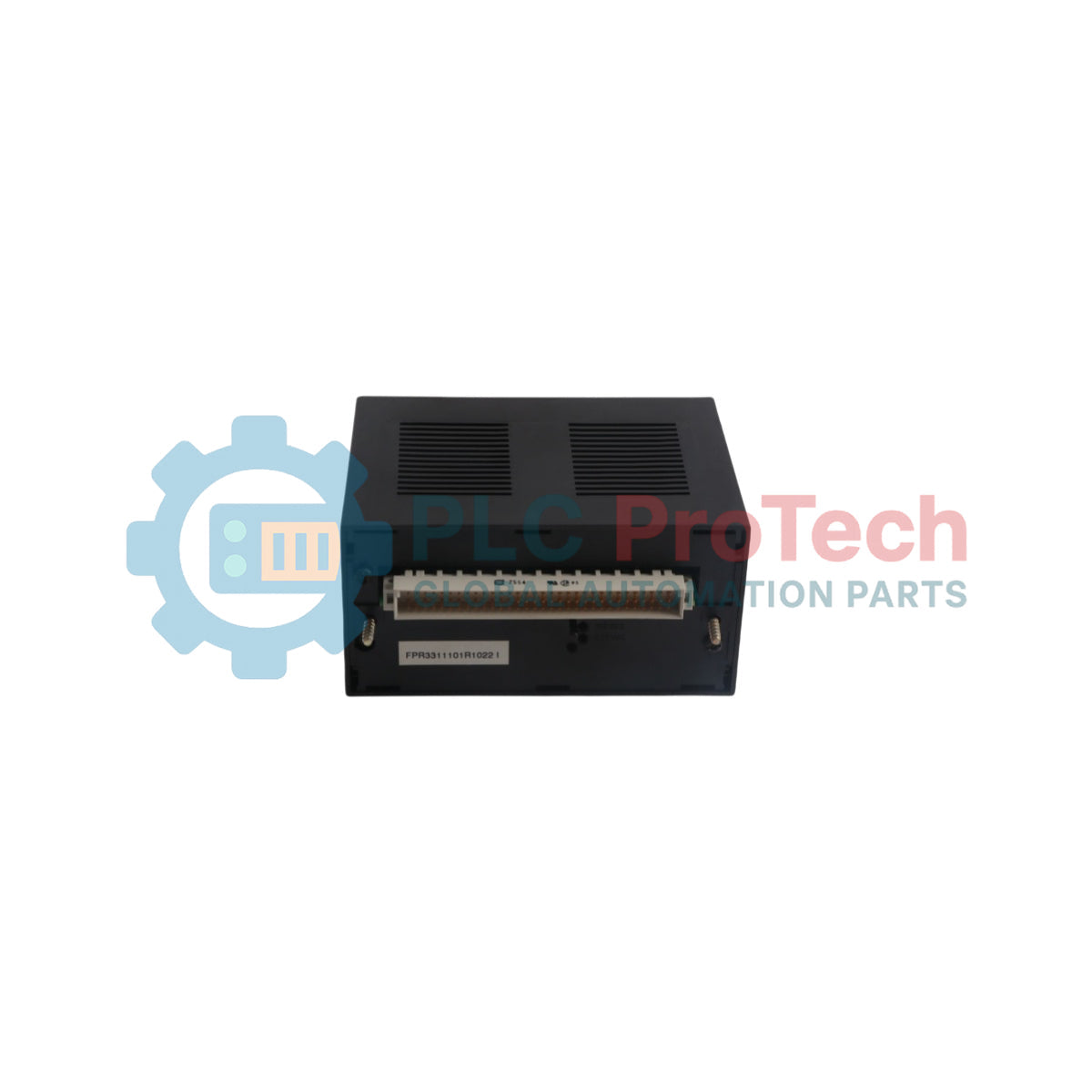

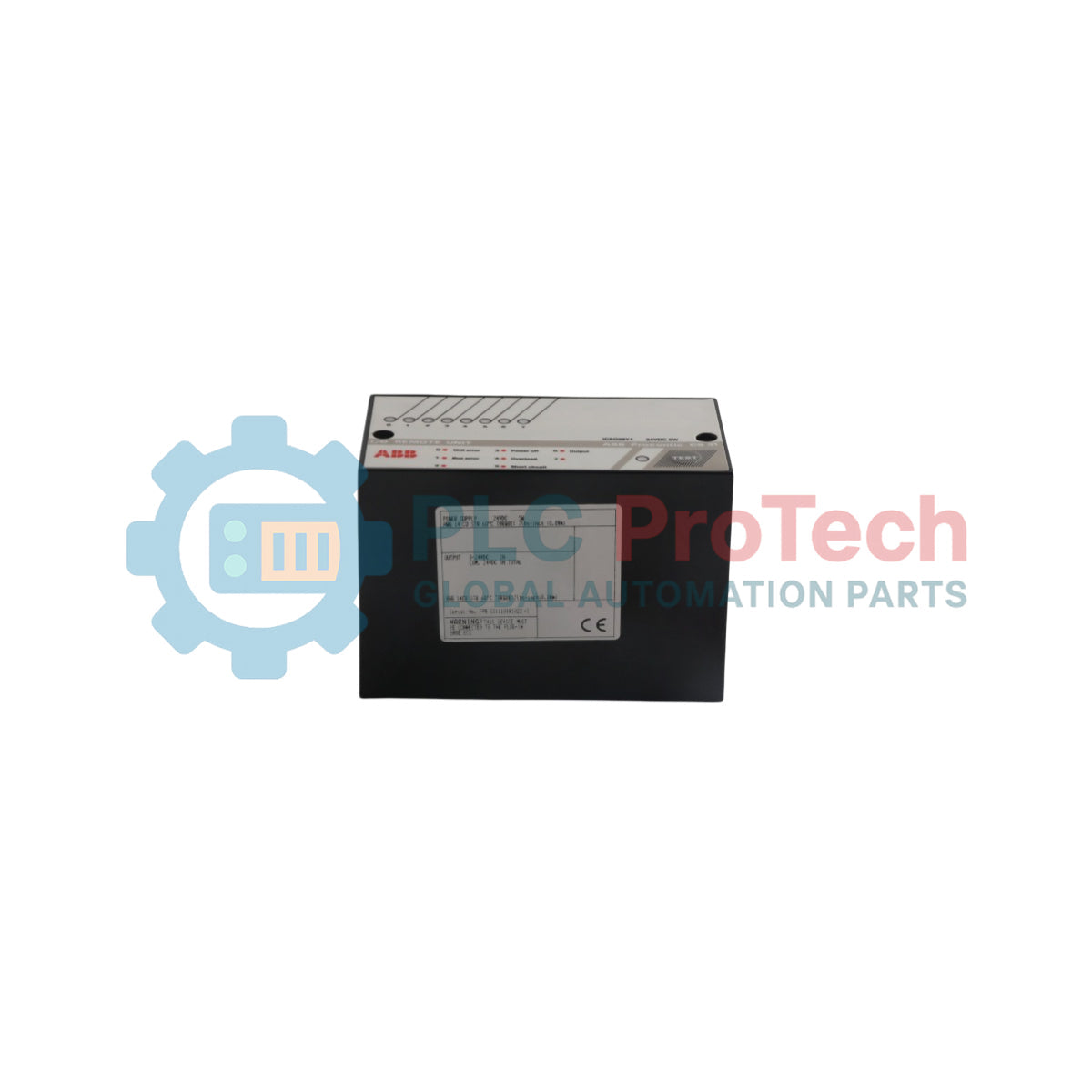

ماژول خروجی دیجیتال ABB ICSO 08 Y1 FPR3311101R0026 Advant Controller 31

SKU ICSO08Y1 FPR3311101R0026

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: ABB
شماره محصول: ICSO08Y1 FPR3311101R0026
Origin سوئیس
نوع محصول: ماژول خروجی دیجیتال
بارکد: 85389091
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 0.3 kg
ابعاد: ۱۲٫۲ سانتی‌متر × ۹٫۵ سانتی‌متر × ۶٫۳ سانتی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

تعداد

Call sales Contact

Product Description

توضیحات

ABB ICSO 08 Y1 FPR3311101R0026 به‌عنوان یک ماژول خروجی دیجیتال از راه دور طراحی شده است که برای استفاده در توپولوژی گذرگاه سیستم ABB Procontic CS31 به کار می‌رود. این قطعه سخت‌افزاری دارای ۸ کانال خروجی ایزوله الکتریکی است که با استفاده از ترانزیستورهای حالت جامد، فرمان‌های کنترلی دقیق را در شبکه‌های فرایندی خودکار اجرا می‌کند. این ماژول که برای توزیع ایمن سیگنال‌های گسسته طراحی شده است، قابلیت‌های تشخیص خودکار محلی را یکپارچه کرده و پارامترهای حفاظتی داخلی را برای پایش خطاهای ساختاری کانال‌ها و جلوگیری از توقف عملیاتی حفظ می‌کند.

ویژگی‌ها

معماری خروجی مبتنی بر ترانزیستور، سرعت‌های سوئیچینگ قابل‌اعتمادی را در ۸ کانال مستقل فراهم می‌کند.
ایزولاسیون الکتریکی کامل بین رابط گذرگاه سیستم CS31 و مدارهای الکترونیکی خروجی داخلی ایجاد شده است تا حلقه‌های کنترلی از یکدیگر ایزوله شوند.
پیکربندی‌های حفاظت در برابر اتصال کوتاه و اضافه‌بار برای هر کانال، که پایداری قابل‌اعتمادی را در شرایط میدانی تضمین می‌کند.

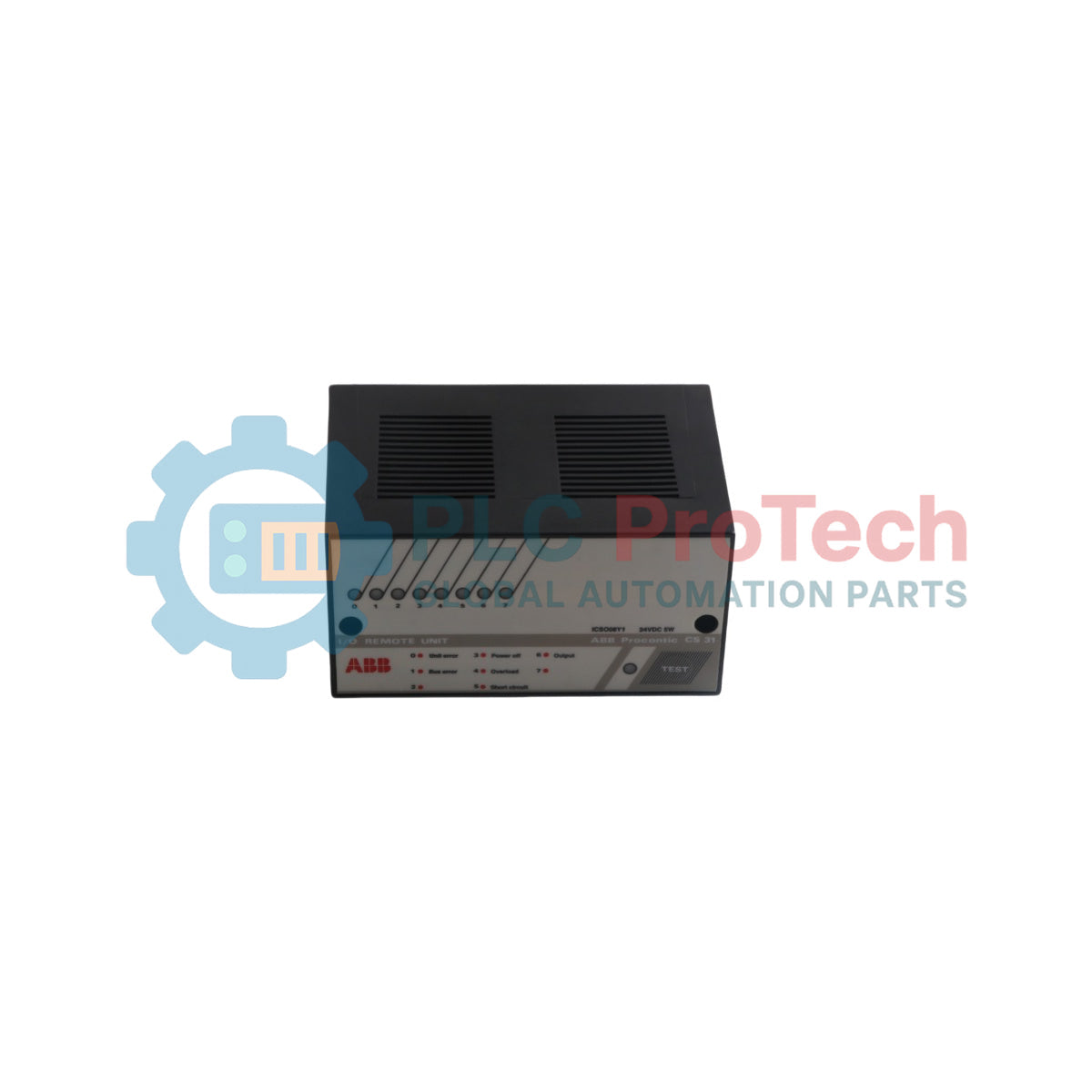

آرایه تشخیصی پنل جلویی مجهز به نشانگرهای وضعیت و یک کلید اختصاصی تست دستی برای عیب‌یابی فیزیکی.

کاربردها

مسیریابی خروجی از راه دور در معماری‌های توزیع‌شده استاندارد Advant Controller 31.
راه‌اندازی شیرهای برقی و شبکه‌های توزیع رله‌های توان موضعی.
پردازش سیگنال‌های باینری گسسته در محیط‌های تولید و فرایند متمرکز.

اطلاعات سفارش

ماژول / لوازم جانبی	شرح فنی	شماره سفارش
پایه پلاگین ECZ	پایه رابط مکانیکی	FPR3700001R0001
ماژول ICSO 08 Y1	نسخه ۲۴ ولت DC	FPR3311101R1022
ماژول ICSO 08 Y1	نسخه ۲۳۰ ولت AC	FPR3311101R0026

مشخصات فنی

پارامتر	مقدار
سازنده	ABB
شناسه محصول	FPR3311101R0026
نام‌گذاری نوع ABB	ICSO 08 Y1 با برق ۲۳۰ ولت AC
تعداد خروجی‌ها	۸ (ایزوله الکتریکی)
ولتاژ تغذیه نامی	230 V AC، 50 یا 60 Hz
ولتاژ تغذیه فرایند UP	24 V DC
جریان نامی هر خروجی	2 A
جریان کل 8 خروجی	حداکثر 8 A
حداکثر جریان مصرفی	0.2 A (بدون بارهای خروجی)
حداکثر توان مصرفی	6 VA (بدون بارهای خروجی)
حداکثر اتلاف توان	6 W
جریان نشتی خروجی (سیگنال 0)	< 4 mA
حداکثر بار لامپ	15 W
فرکانس سوئیچینگ (بار القایی)	حداکثر 0.1 Hz
نمایش سیگنال	1 LED زرد برای هر کانال
وزن خالص محصول	0.3 kg

اتصالات/رابط‌ها

شماره ترمینال	برچسب ترمینال	عملکرد
1	BUS2	اتصال گذرگاه سیستم CS31
2	BUS1	اتصال گذرگاه سیستم CS31
3	شیلد	شیلد گذرگاه سیستم CS31
7	ZP	پتانسیل مرجع 0 V
8...15	A0...A7	ترمینال‌های خروجی دیجیتال جایگزین
16	L1	خط 1 اتصال برق شهر (230 V AC)
17	N	نول اتصال برق شهر
18	PE	ارت حفاظتی
19	UP	ولتاژ فرایند +24 V DC (اتصال موازی 1)
20	UP	ولتاژ فرایند +24 V DC (اتصال موازی 2)
21...28	A0...A7	اتصالات خروجی دیجیتال ثانویه
30	ZP	پتانسیل مرجع 0 V

راهنمای نصب

نصب پایه: ماژول باید به‌طور ایمن روی پایه پلاگین ECZ نصب و با استفاده از دو پیچ یکپارچه پنل محکم شود.
کدگذاری مکانیکی: پیش از نصب ماژول، حلقه کدگذاری مکانیکی روی پایه پلاگین ECZ را مطابق ولتاژ تغذیه صحیح تنظیم کنید.
ترتیب‌بندی ولتاژ فرایند: منبع ولتاژ فرایند خارجی باید پیش از منبع برق 230 V AC یا هم‌زمان با آن روشن شود.
ورودی تغذیه موازی: ولتاژ فرایند را به‌صورت موازی به ترمینال‌های 19 و 20 وصل کنید تا ظرفیت بار خروجی تجمیعی تا 8 A را پوشش دهد.
حداقل بارگذاری: برای جلوگیری از اختلال مسیرهای نشتی در وضعیت ایمن خاموش، اطمینان حاصل کنید که هر کانال فعال حداقل بار جریانی 50 mA را پشتیبانی می‌کند.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

حداقل بار موردنیاز برای ماژول چقدر است؟

حداقل بار باید برای هر کانال بزرگ‌تر از ۵۰ mA یا برابر با آن باشد تا به‌دلیل جریان‌های نشتی جزئی ترانزیستور، خاموش‌بودن ایمن تضمین شود.

خطاهای ماژول و کانال‌های فیلد چگونه به‌صورت محلی تأیید می‌شوند؟

خطاها با استفاده از دکمهٔ آزمون داخلی و ۸ LED زرد روی پنل جلویی تشخیص داده می‌شوند؛ این LEDها الگوهایی را چشمک می‌زنند که نشان‌دهندهٔ خطاهای واحد، گذرگاه، منبع تغذیه، اضافه‌بار یا اتصال کوتاه هستند.

آیا خروجی‌های دیجیتال می‌توانند بارهای روشنایی لامپی را کنترل کنند؟

بله، خروجی‌های ترانزیستوری برای سوئیچ‌کردن مستقیم بارهای لامپی تا حداکثر توان ۱۵ W مناسب هستند.
