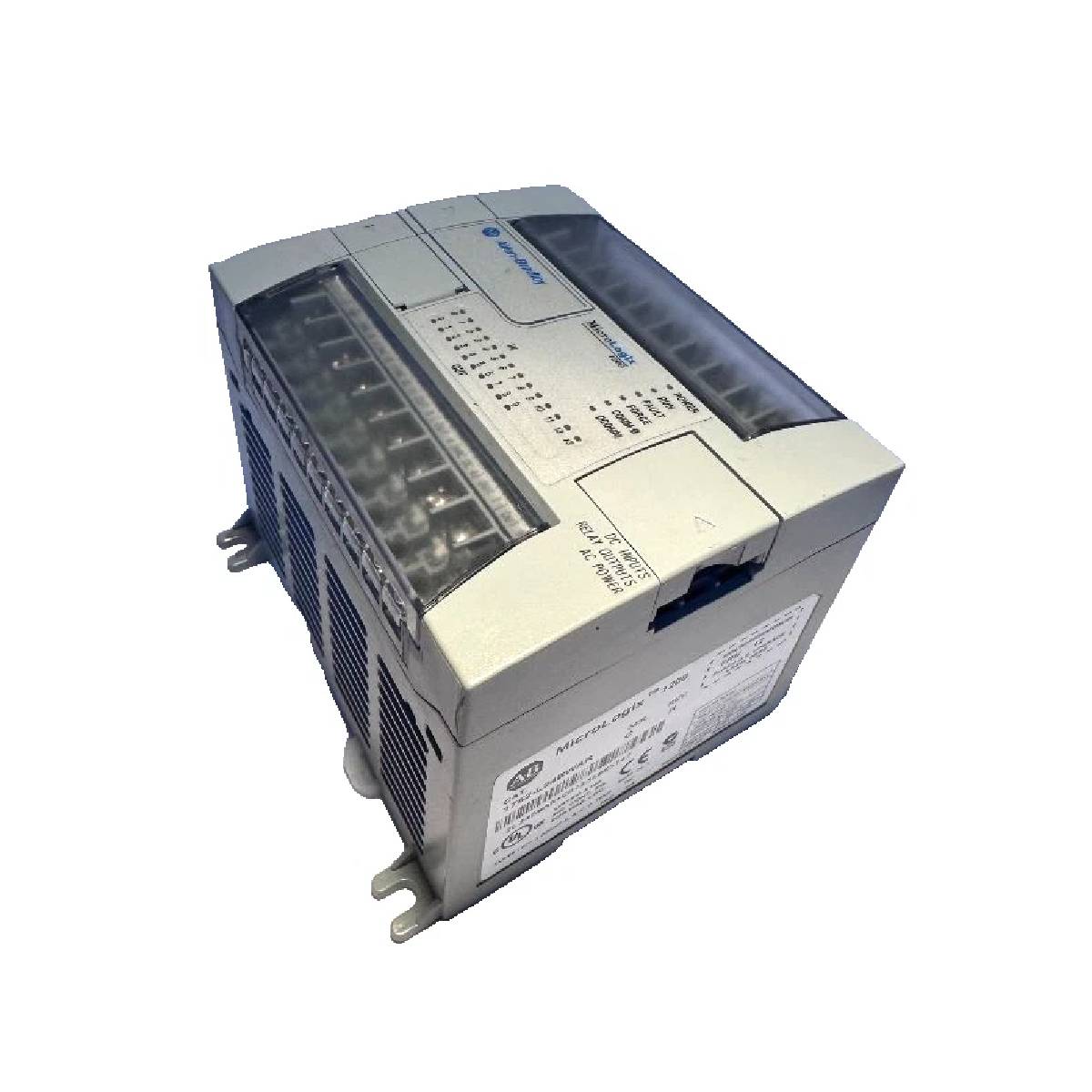

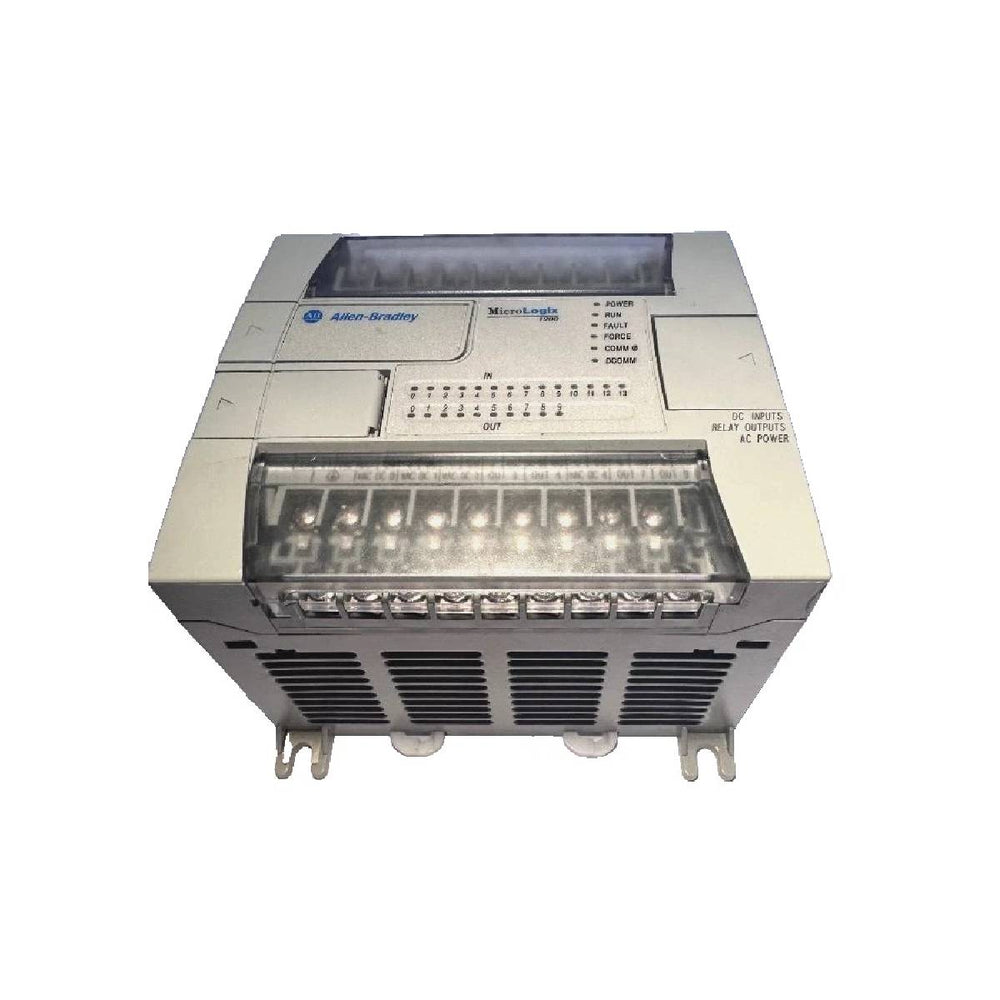

کنترلر ۲۴ نقطه‌ای Allen-Bradley مدل 1762-L24BWAR، MicroLogix 1200

Q: این کنترلر به چه مشخصات توانی نیاز دارد؟

این دستگاه با توان ورودی 120/240V AC کار میکند و محدوده تغذیه عملیاتی آن بین 85 تا 265V AC در فرکانس 47 تا 63 هرتز است.

Q: چند نقطه ورودی و خروجی در این دستگاه تعبیه شده است؟

این دستگاه دارای پیکربندی ثابت 24 نقطهای است که شامل 14 ورودی دیجیتال 24V DC و 10 خروجی رله مکانیکی میشود.

Q: وظیفه پورت ثانویه تعبیهشده در واحدهای سری C چیست؟

پورت ثانویه داخلی بهعنوان یک رابط اختصاصی برنامهنویسی/HMI عمل میکند و به کاربران امکان میدهد همزمان یک ابزار پیکربندی و یک پنل اپراتور محلی را متصل کنند.

SKU 1762-L24BWAR

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Allen-Bradley
شماره محصول: 1762-L24BWAR
کشور سازنده:ایالات متحده آمریکا
نوع محصول: کنترل‌کننده‌های منطقی قابل‌برنامه‌ریزی
بارکد: 781180463846
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 910g
ابعاد: ۱۱۰ میلی‌متر × ۹۰ میلی‌متر × ۸۷ میلی‌متر (W × ارتفاع × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

1762-L24BWAR یک کنترل‌کننده منطقی قابل‌برنامه‌ریزی ۲۴نقطه‌ای از سری محصولات MicroLogix 1200 است. این دستگاه به‌عنوان یک ماژول پردازشی فشرده و قابل‌اعتماد برای اتوماسیون صنعتی در سطح ماشین موضعی عمل می‌کند. این واحد با تغذیه ۱۲۰/۲۴۰ ولت AC کار می‌کند و پردازش یکپارچه ورودی/خروجی را از طریق ۱۴ ورودی دیجیتال ۲۴ ولت DC—شامل ۱۰ ورودی استاندارد و ۴ ورودی سریع پرسرعت—همراه با ۱۰ خروجی رله‌ای دیجیتال ارائه می‌دهد. این نسخه سری C علاوه بر رابط اصلی، یک پورت برنامه‌نویسی/HMI کمکی یکپارچه دارد تا امکان تبادل هم‌زمان پیام با پایانه یا تجهیزات جانبی را فراهم کند.

ویژگی‌ها

پیکربندی کنترلر ثابت یکپارچه، آرایه ورودی/خروجی موضعی ۲۴نقطه‌ای را پشتیبانی می‌کند.
با ۱۴ ورودی گسسته ۲۴ ولت DC پیکربندی شده است که ۴ نقطه سریع برای وظایف شمارنده پرسرعت در آن به‌کار رفته است.
۱۰ خروجی رله مکانیکی ایزوله را فراهم می‌کند که قابلیت سوئیچ‌کردن بارهای چندولتاژی را دارند.
به یک پورت تخصصی اضافی برنامه‌نویسی/HMI مجهز است تا پایش موضعی را تسهیل کند.
آماده توسعه سیستم است و امکان نصب حداکثر چهار ماژول توسعه ورودی/خروجی گسسته 1762 را برای کاربردهای سفارشی فراهم می‌کند.

کاربردها

کنترل موضعی ماشین و ماشین‌آلات بسته‌بندی.
جابجایی مواد چندمحوره و اتوماسیون نقاله.
گره‌های RTU اسکادا و نصب‌های کنترل پمپاژ توزیع‌شده.

مشخصات فنی

پارامتر	مقدار
تولیدکننده	Allen-Bradley / Rockwell Automation
شماره کاتالوگ	1762-L24BWAR
سری	MicroLogix 1200
نسخه سری	سری C
ولتاژ برق خط	۱۲۰/۲۴۰ ولت AC
حداکثر توان ورودی	۴۰ ولت‌آمپر
تعداد نقاط ورودی/خروجی	۲۴ نقطه
ورودی‌های دیجیتال	در مجموع ۱۴: ۱۰ ورودی استاندارد ۲۴ ولت DC، و ۴ ورودی سریع ۲۴ ولت DC
خروجی‌های دیجیتال	۱۰ خروجی رله‌ای
فرکانس پرسرعت	۰ هرتز تا ۲۰ کیلوهرتز (در ورودی‌های سریع)
محدوده ولتاژ حالت روشن	۱۴ تا ۳۰٫۰ ولت DC (در دمای ۳۰ درجه سانتی‌گراد)
محدوده ولتاژ حالت خاموش	۰ تا ۵ ولت DC
رابط‌های سخت‌افزاری	۱ پورت برنامه‌نویسی/HMI، پورت گذرگاه توسعه
عرض خالص محصول	۱۱۰ میلی‌متر (۴٫۳۳ اینچ)
ارتفاع خالص محصول	۹۰ میلی‌متر (۳٫۵ اینچ)
عمق خالص محصول	۸۷ میلی‌متر (۳٫۴۳ اینچ)
نوع نصب	نصب روی ریل DIN یا پنل

راهنمای نصب

دستگاه را درون یک محفظه صنعتی تمیز نصب کنید و برای تهویه و دفع حرارت مناسب، در همه طرف‌ها حداقل فاصله ۵۰ میلی‌متر (۲ اینچ) را رعایت کنید.

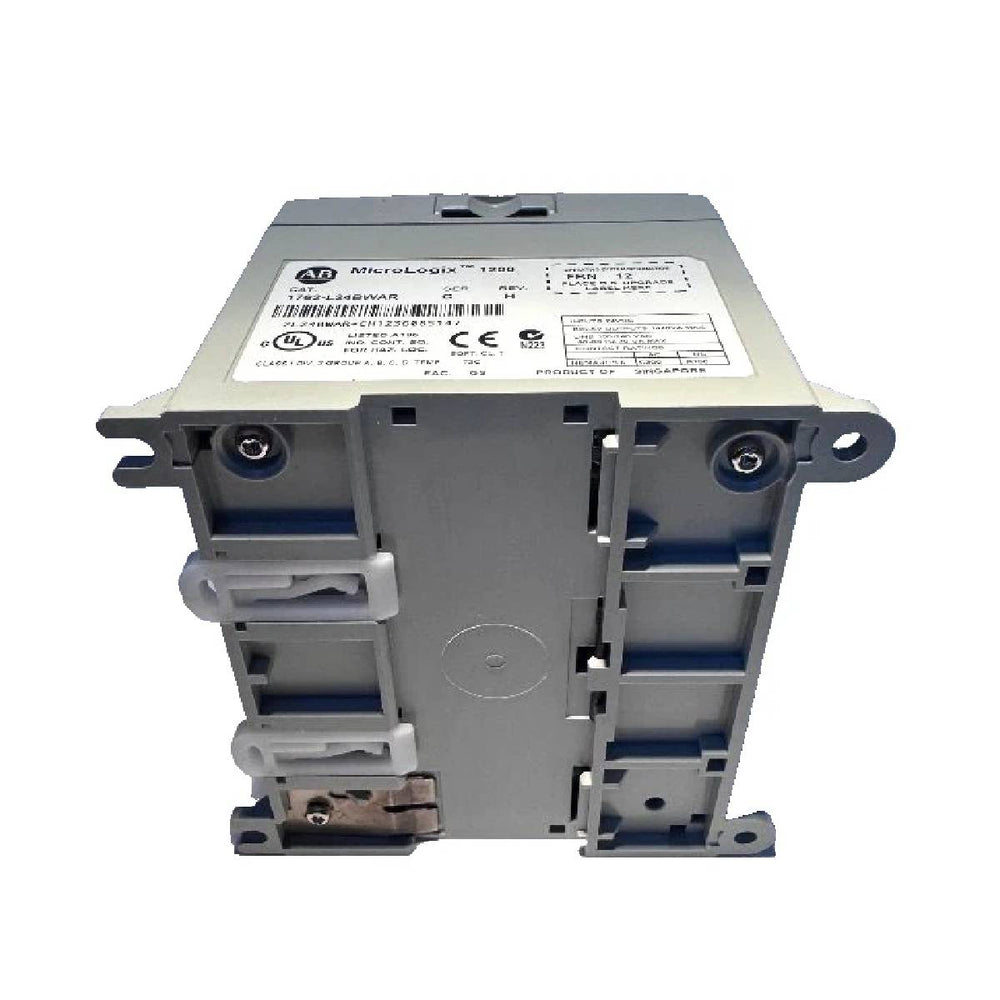

دستگاه را محکم به ریل DIN استاندارد متقارن متصل کنید یا برای نصب ایمن روی پنل تخت، از سوراخ‌های پیچ یکپارچه استفاده کنید.
برای محدود کردن کوپلینگ الکترومغناطیسی موضعی، خطوط ورودی برق AC ولتاژ بالا و خطوط ورودی/خروجی DC ۲۴ ولت ولتاژ پایین را از مجراهای سیم‌کشی جداگانه عبور دهید.
پیش از تکمیل پایانه‌های ورودی/خروجی کمکی، ترمینال اتصال زمین بدنه را مستقیماً به یک سیستم زمین اصلی کم‌امپدانس متصل کنید.

FAQ

این کنترلر به چه مشخصات توانی نیاز دارد؟

این دستگاه با توان ورودی 120/240V AC کار می‌کند و محدوده تغذیه عملیاتی آن بین 85 تا 265V AC در فرکانس 47 تا 63 هرتز است.

چند نقطه ورودی و خروجی در این دستگاه تعبیه شده است؟

این دستگاه دارای پیکربندی ثابت 24 نقطه‌ای است که شامل 14 ورودی دیجیتال 24V DC و 10 خروجی رله مکانیکی می‌شود.

وظیفه پورت ثانویه تعبیه‌شده در واحدهای سری C چیست؟

پورت ثانویه داخلی به‌عنوان یک رابط اختصاصی برنامه‌نویسی/HMI عمل می‌کند و به کاربران امکان می‌دهد هم‌زمان یک ابزار پیکربندی و یک پنل اپراتور محلی را متصل کنند.
