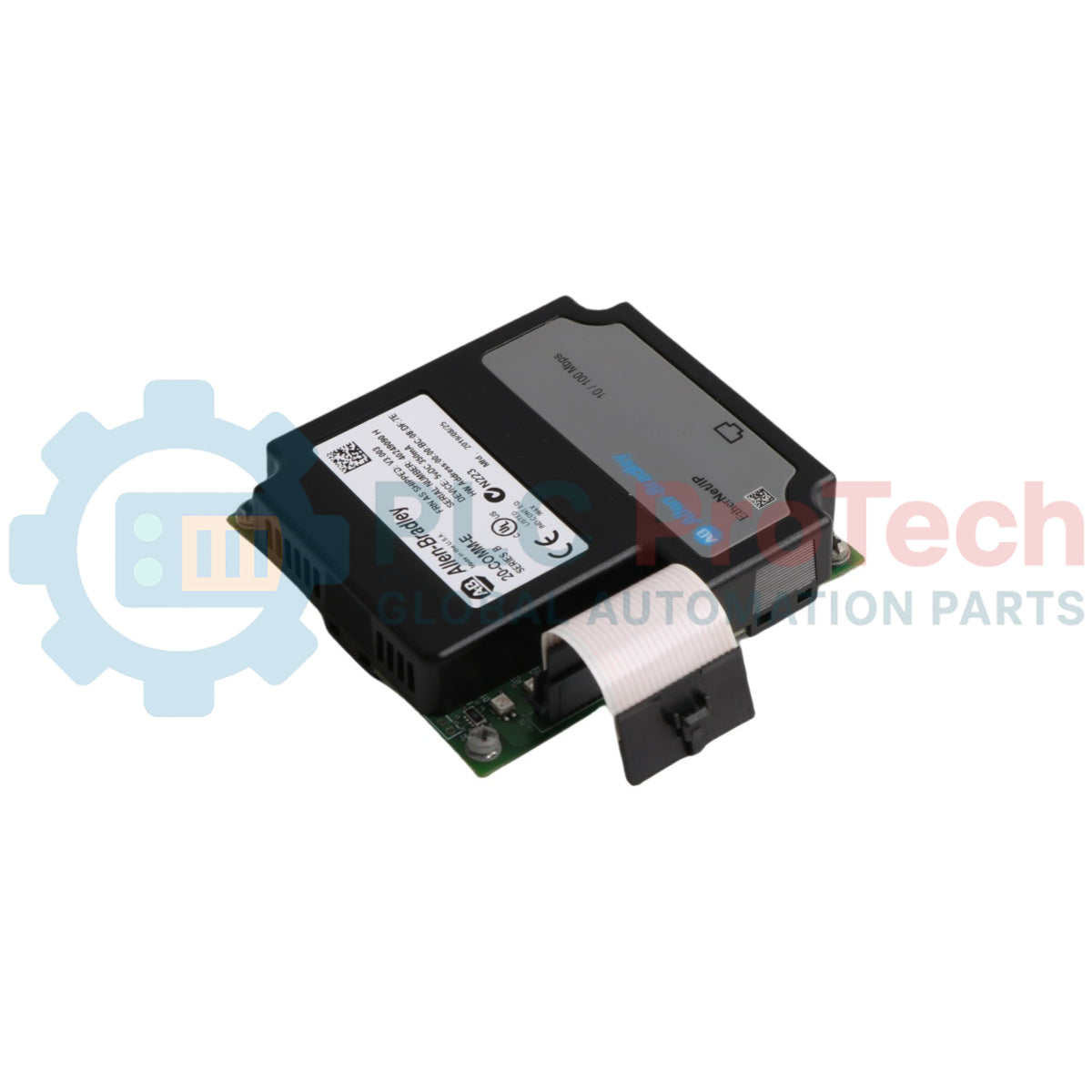

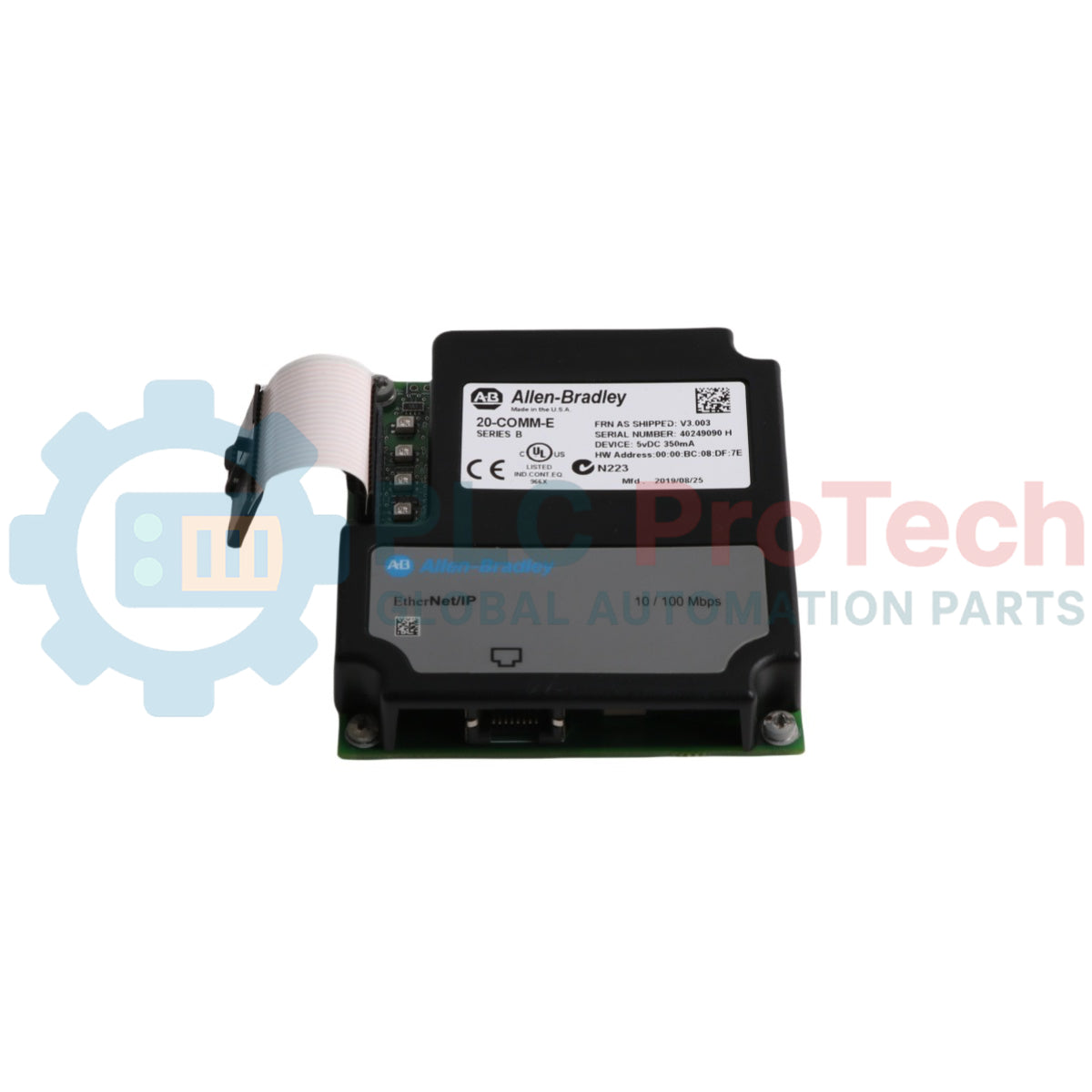

آداپتور ارتباطی EtherNet/IP PowerFlex مدل Allen-Bradley 20-COMM-E

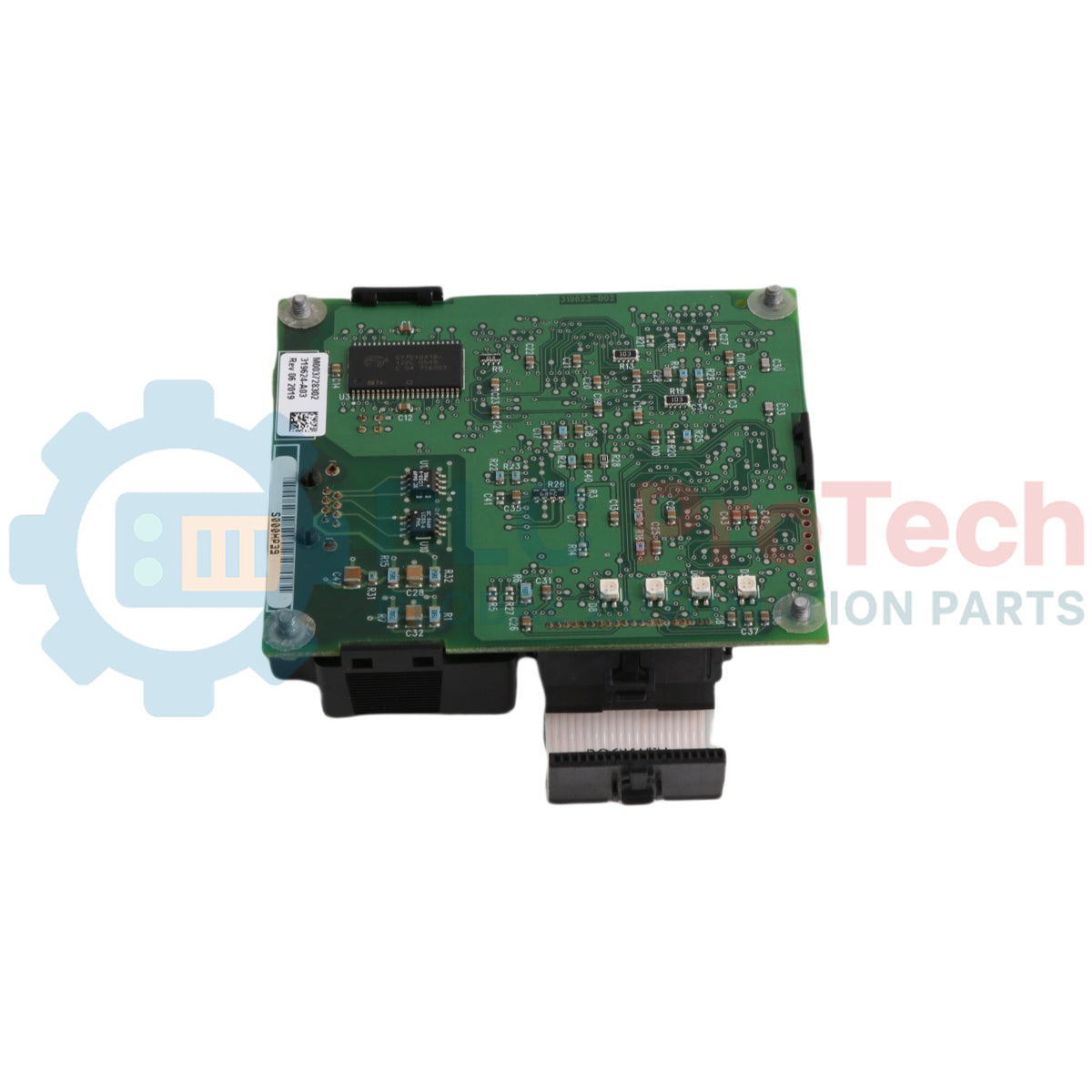

مروری بر محصول

Allen-Bradley 20-COMM-E (20COMME) یک آداپتور ارتباطی داخلی با عملکرد بالا است که برای فراهم‌کردن اتصال یکپارچه EtherNet/IP برای درایوهای AC کلاس PowerFlex 7 و سایر تجهیزات سازگار طراحی شده است. در اکوسیستم‌های صنعتی پیچیده، مانند پالایشگاه‌های نفت، کارخانه‌های خودروسازی و تأسیسات تولید برق در مقیاس بزرگ، 20-COMM-E به‌عنوان یک دروازه حیاتی عمل می‌کند و تبادل داده بلادرنگ و قابلیت‌های عیب‌یابی از راه دور را امکان‌پذیر می‌سازد. این ماژول با تسهیل یکپارچه‌سازی پرسرعت با کنترلرهای مبتنی بر Logix، زمان راه‌اندازی را به‌طور چشمگیری کاهش می‌دهد و از طریق گزارش‌دهی پیشرفته خطا و پیکربندی از راه دور، خطر توقف طولانی‌مدت سیستم را به حداقل می‌رساند.

پیکربندی فنی (بررسی عمیق)

معماری سخت‌افزاری 20-COMM-E برای ارتباطات پرسرعت، تمام‌دوطرفه و روی زیرساخت استاندارد اترنت طراحی شده است. این ماژول از تشخیص خودکار سرعت 10/100 مگابیت‌برثانیه پشتیبانی می‌کند و بدون نیاز به مداخله دستی، سازگاری با سرعت‌های مختلف شبکه را تضمین می‌نماید. ماژول مستقیماً با رابط DPI (رابط تجهیزات جانبی درایو) داخلی درایو ارتباط برقرار می‌کند و به آن امکان می‌دهد به تمام پارامترهای درایو دسترسی داشته باشد، وضعیت را در لحظه پایش کند و فرمان‌های کنترلی را اجرا نماید.

از ویژگی‌های کلیدی آن می‌توان به وب‌سرور داخلی اشاره کرد که به کاربران اجازه می‌دهد اطلاعات درایو را مشاهده کرده و تنظیمات شبکه را از طریق یک مرورگر وب استاندارد پیکربندی کنند. این آداپتور همچنین از مدل‌های داده «تولیدکننده/مصرف‌کننده» پشتیبانی می‌کند؛ این مدل‌ها با امکان دریافت یک پخش داده یکسان از یک درایو توسط چندین کنترلر، پهنای باند شبکه را بهینه می‌سازند. برای سامانه‌های اتوماسیون پیشرفته، پشتیبانی کامل از بازیابی گره دچار خطا و BootP/DHCP جهت تخصیص خودکار آدرس IP فراهم شده است.

مشخصات فنی

پرسش‌های متداول فنی

سؤال ۱: کدام درایوهای Allen-Bradley با آداپتور 20-COMM-E سازگار هستند؟

پاسخ ۱: 20-COMM-E عمدتاً برای درایوهای کلاس PowerFlex 7، از جمله PowerFlex 70، 700، 700H، 700S و 753/755 (با استفاده از کریر) طراحی شده است. این آداپتور با کنترلرهای هوشمند موتور SMC Flex و SMC-3 نیز سازگار است.

سؤال ۲: چگونه ماژول را به آدرس IP پیش‌فرض کارخانه بازنشانی کنم؟

پاسخ ۲: می‌توانید با تنظیم کلیدهای چرخشی سخت‌افزار (در صورت کاربرد برای ویرایش سخت‌افزاری خاص شما) یا با استفاده از ابزاری مانند BOOTP/DHCP Server برای پاک‌کردن پیکربندی فعلی، بازنشانی کارخانه‌ای را انجام دهید. همچنین می‌توانید پارامترها را از طریق HIM (ماژول رابط انسانی) درایو بازنشانی کنید.

سؤال ۳: آیا این ماژول از توپولوژی حلقه پشتیبانی می‌کند؟

پاسخ ۳: 20-COMM-E استاندارد یک تجهیز تک‌پورتی است و به‌صورت بومی از توپولوژی حلقه سطح تجهیز (DLR) پشتیبانی نمی‌کند. برای نیازمندی‌های DLR معمولاً به یک آداپتور دوپورته مانند 20-750-ENETR یا یک تپ خارجی نیاز است.

راهنمای مهندسی و نصب

• یکپارچگی اتصال DPI: اطمینان حاصل کنید که کابل نواری بین 20-COMM-E و پورت DPI داخلی درایو کاملاً جا افتاده و قفل شده باشد. اتصال شل می‌تواند باعث بروز متناوب خطاهای «از دست رفتن پورت DPI 5» یا «از دست رفتن ارتباط» شود که تشخیص آن‌ها دشوار است.

• ایزوله‌سازی شبکه: برای حرکت با عملکرد بالا یا کنترل دقیق، شبکه درایو را با استفاده از یک سوئیچ مدیریتی یا VLAN از شبکه اداری سراسر کارخانه جدا کنید. این کار از تأثیرگذاری طوفان‌های پخشی بر زمان پاسخ درایو جلوگیری می‌کند.

• اتصال زمین و EMI: اطمینان حاصل کنید که کابل اترنت از نوع Category 5e یا بالاتر و در صورت عبور از نزدیکی کابل‌های موتور ولتاژبالا، به‌درستی شیلددار باشد. شاسی درایو باید به یک شینه مشترک اتصال زمین متصل شود تا از ایجاد نویز مد مشترک و اختلال آن در پردازنده ارتباطی جلوگیری گردد.

مزایای مهندسی

20-COMM-E به‌دلیل تاب‌آوری بالای خود در محیط‌های دارای تداخل شدید متمایز است. منطق داخلی آن در برابر نویز الکترومغناطیسی که معمولاً توسط مدارهای سوئیچینگ VFDهای توان‌بالا ایجاد می‌شود، مقاوم‌سازی شده است. افزون بر این، آداپتور از میان‌افزار قابل به‌روزرسانی از طریق Flash پشتیبانی می‌کند و به مهندسان اجازه می‌دهد جدیدترین وصله‌های امنیتی و بهبودهای پروتکل را بدون تعویض سخت‌افزار اعمال کنند. این طول عمر تضمین می‌کند که نصب‌های موجود PowerFlex با استانداردهای مدرن EtherNet/IP و راهبردهای داده Industry 4.0 سازگار باقی بمانند.
