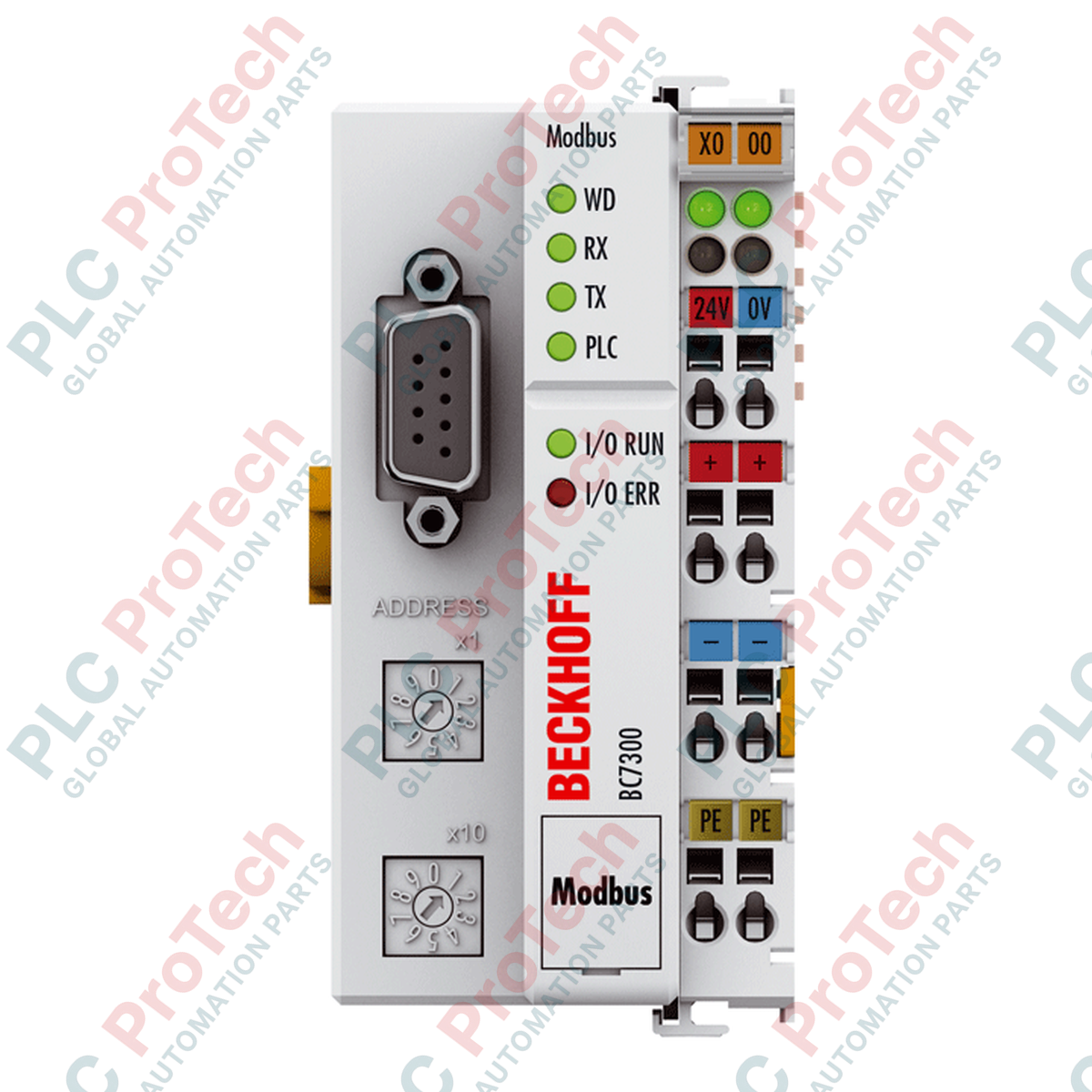

BECKHOFF BC7300 با اجرای منطق کنترلی محلی و حفظ ارتباطات پرسرعت فیلدباس، بهعنوان یک کنترلکننده برنامهپذیر غیرمتمرکز عمل میکند که شبکههای سریال Modbus و ترمینالهای ورودی/خروجی ماژولار را بهصورت یکپارچه به هم متصل میسازد. این کنترلکننده جمعوجور، یک سیستم زماناجرای کامل PLC مطابق با IEC 61131-3 را یکپارچه کرده است و امکان پیشپردازش محلی سیگنالها را مستقل از سیستم کنترل اصلی فراهم میکند. این دستگاه با قابلیت میزبانی حداکثر ۶۴ ترمینال باس، توپولوژیهای توزیعشده را با مدیریت مستقیم حداکثر ۲۵۶ ورودی و خروجی دیجیتال یا ۱۲۸ ورودی و خروجی آنالوگ روی مجموعه K-bus بهینه میکند.
رابط D-sub RS485 داخلی از هر دو پروتکل Modbus RTU و ASCII پشتیبانی میکند و یکپارچهسازی آسان با معماریهای قدیمی SCADA، DCS یا PLCهای شخص ثالث را ممکن میسازد. این دستگاه که با محیطهای برنامهنویسی TwinCAT پیکربندی میشود، از ایزولاسیون الکتریکی مقاوم و منبع تغذیه داخلی اختصاصی برای تأمین توان مطمئن ماژولهای ترمینال متصل در شرایط سخت صنعتی برخوردار است.
| پارامتر | مقدار مشخصه |
|---|---|
| تولیدکننده | Beckhoff Automation |
| شماره مدل | BC7300 |
| رابط فیلدباس | D-sub نهپین، RS485 |
| پروتکلهای پشتیبانیشده | Modbus RTU، Modbus ASCII (پیشفرض: RTU) |
| نرخهای انتقال داده | ۱۵۰، ۳۰۰، ۶۰۰، ۱۲۰۰، ۲۴۰۰، ۴۸۰۰، ۹۶۰۰، ۱۹۲۰۰، ۳۸۴۰۰ بود |
| نرمافزار برنامهنویسی | TwinCAT (از طریق رابط برنامهنویسی یا فیلدباس) |
| حافظه برنامه | ۳۲ / ۹۶ کیلوبایت |
| حافظه داده | ۳۲ / ۶۴ کیلوبایت |
| دادههای ماندگار | ۵۱۲ بایت |
| منبع تغذیه جریان K-Bus | ۱۷۵۰ میلیآمپر |
| کنتاکتهای برق | حداکثر ۲۴ ولت DC / حداکثر ۱۰ آمپر |
| دمای کارکرد | ۰ تا ۵۵+ درجه سانتیگراد |
| دمای نگهداری | ۲۵- تا ۸۵+ درجه سانتیگراد |
| نشانگذاری ATEX Ex | II 3 G Ex nA IIC T4 Gc |
| ابعاد فیزیکی | ۵۱ میلیمتر × ۱۰۰ میلیمتر × ۶۹ میلیمتر |
| وزن محصول | 170 g |
| وزن حمل (محاسبهشده) | ۳٫۰ کیلوگرم (با بستهبندی محافظ صنعتی سنگین) |
| پینآوت D-sub نهپین | نامگذاری سیگنال | توضیحات |
|---|---|---|
| پین ۳ | RxD/TxD-B (+) | داده ارسال / دریافت (مثبت) |
| پین ۸ | RxD/TxD-A (-) | داده ارسال / دریافت (منفی) |
| پین ۵ | GND | مرجع زمین سیگنال |
| پین ۱ | شیلد | اتصال زمین عملکردی / شیلد |
اگرچه BC7300 برای کاربردهای سریال Modbus RTU/ASCII طراحی شده است، سامانههایی که به زیرساختهای اترنت منتقل میشوند باید BC9000 (Modbus/TCP) را در نظر بگیرند. هنگام ارتقای سامانههای قدیمی، مطمئن شوید پیکربندی سامانه هدف TwinCAT با معماری BC هدف مطابقت دارد، زیرا کامپایل برای کوپلرهای نوع BK با کنترلرهای قابلبرنامهریزی BC سازگار نیست.
BC7300 حداکثر ظرفیت تأمین جریان K-Bus برابر با 1750 mA را دارد. هنگام پیکربندی گرهای فشرده با چندین ترمینال آنالوگ یا دارای عملکرد ویژه، مصرف جریان تجمعی همه ماژولها را محاسبه کنید. اگر نیازمندیها از ۱۷۵۰ میلیآمپر بیشتر است، برای جلوگیری از افت ولتاژ روی باس داخلی، ترمینالهای تغذیه میانی مانند KL9110 یا KL9210 را اضافه کنید.
همیشه بررسی کنید که مقاومت پایانی روی خط فیزیکی Modbus RS485 بهدرستی سوئیچ یا سیمکشی شده باشد. از آنجا که BC7300 آدرسهای ایستگاهِ سوئیچ چرخشی را فقط در مرحله راهاندازی اولیه میخواند، هرگونه تغییر فیزیکی آدرس گره در حالت روشن، تا زمان انجام یک چرخه کامل خاموش و روشنکردن دستگاه اعمال نخواهد شد.
پیش از آغاز نصب سختافزار، اتصال سیمها یا جداسازی بلوک ترمینال، همه منابع برق را ایزوله کنید. قطعنکردن مدارهای تغذیه اصلی و کنتاکتهای فیزیکی میتواند به آسیب دائمی تجهیزات، اتصال کوتاه یا خطر برقگرفتگی برای مهندسان راهاندازی منجر شود.
Global Express Shipping
Returns & Warranty
تولیدکننده: BECKHOFF
شماره محصول: BC7300
کشور سازنده:آلمان
نوع محصول: کنترلرهای ترمینال باس Modbus
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 3000g
ابعاد: ۵۱ میلیمتر × ۱۰۰ میلیمتر × ۶۹ میلیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
