ماژول افزونه دکمه فشاری پنل کنترلی Beckhoff C9900-E731

توضیحات

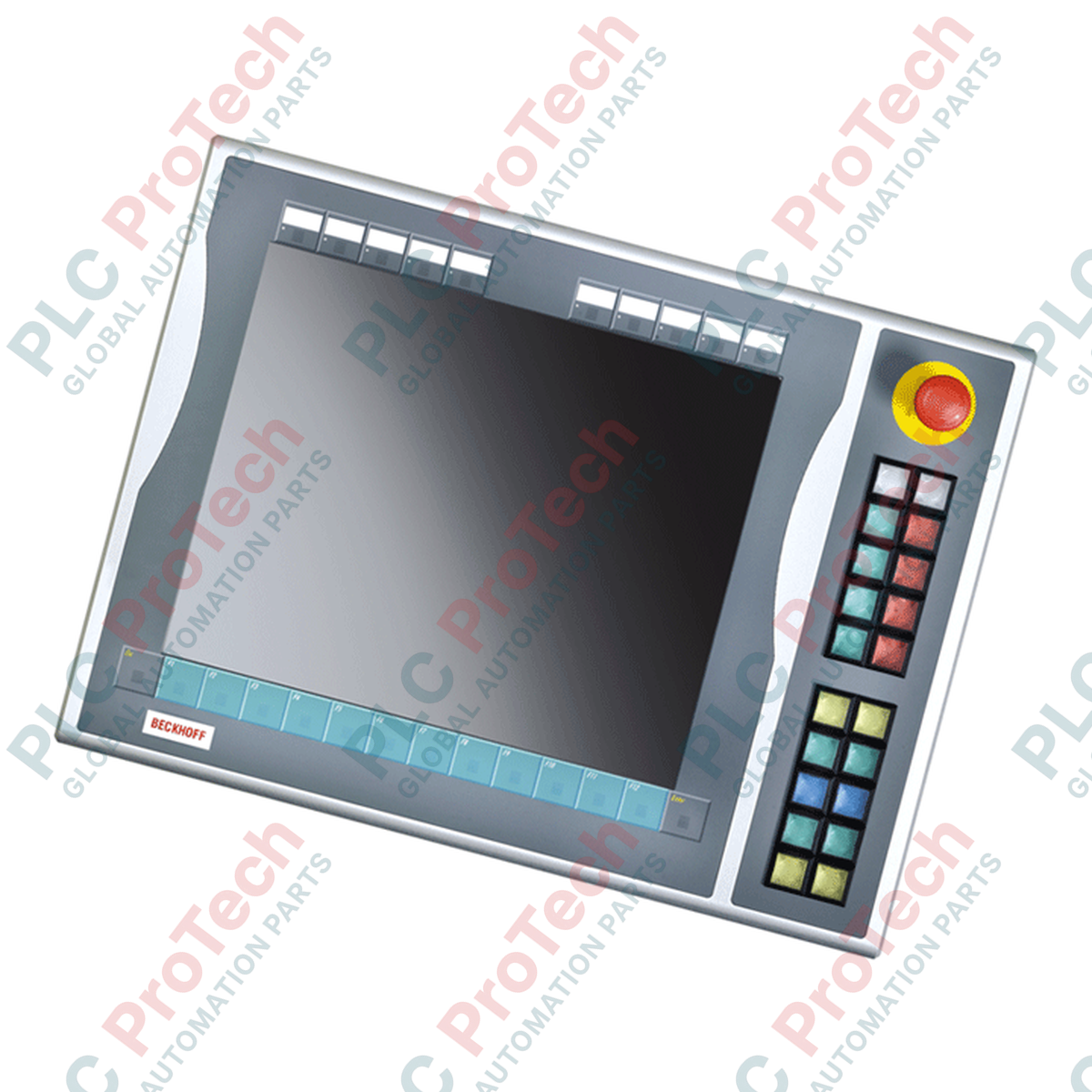

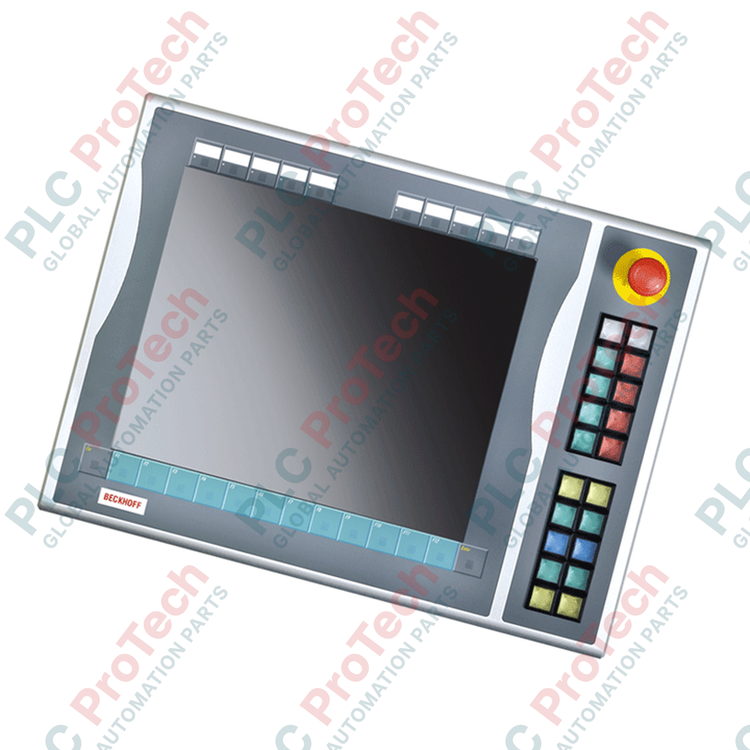

Beckhoff C9900-E731 برای گسترش قابلیت‌های کنترل دستی پنل‌های کنترل CP6x13-00xx و CP7x13-00xx طراحی شده و یک افزونه شستی فیزیکی برای نصب در سمت راست است. این ماژول مستقیماً با سیستم‌های صفحه‌نمایش لمسی ۱۵ اینچی که صفحه‌کلید سخت‌افزاری داخلی ندارند یکپارچه می‌شود. این ماژول کنترل لمسی فیزیکی و سیستم‌های دیجیتال را به هم متصل می‌کند و مسیریابی مستقل کنتاکت‌های فیزیکی را برای فرمان‌های حیاتی اپراتور فراهم می‌سازد.

ویژگی‌ها

• رابط لمسی جامع: مجهز به ۲۰ کلید شستی مربعی Siemens Signum (۳۰ × ۳۰ میلی‌متر) با چراغ‌های سیگنال داخلی.
• کنترل ایمنی یکپارچه: دارای ۱ کلید توقف اضطراری با دیدپذیری بالا از نوع Siemens Signum است که برای اتصال مستقیم به مدار ایمنی، به‌صورت مستقل هدایت می‌شود.
• طراحی کنتاکت دوسیگناله: بسته‌شدن کنتاکت‌های اصلی کلید را از طریق USB به‌صورت کنتاکت عادی‌باز (NO) منتقل می‌کند، در حالی که یک کنتاکت NO مستقل دوم برای اینترلاک‌های سخت‌افزاری مستقیم به ترمینال فیزیکی هدایت می‌شود.
• پلاک‌های عنوان قابل تنظیم: برچسب‌های کشویی امکان برچسب‌گذاری سریع و واضح عملکرد هر شستی را فراهم می‌کنند.
• گذرگاه ارتباطی USB: کنترل همه چراغ‌های سیگنال یکپارچه را منحصراً از طریق USB امکان‌پذیر می‌کند و تراکم سیم‌کشی محفظه را کاهش می‌دهد.

کاربردها

• رابط‌های کاربری اپراتور در سلول مونتاژ خودرو و خط تولید.
• ماشین‌آلات سنگین که به دکمه‌های فیزیکی شروع، توقف و حرکت گام‌به‌گام چرخه در مجاورت پنل‌های بصری نیاز دارند.
• ناحیه‌های کنترل حساس به ایمنی که به حلقه‌های بازخورد سخت‌افزاری دوکاناله نیاز دارند.
• نوسازی سیستم پنل قدیمی در مراحل نگهداری و سرویس.

جدول مشخصات فنی

اتصالات و رابط‌ها

مدل‌های جایگزین و سازگاری

C9900-E731 اکنون در مرحله سرویس خود قرار دارد. هنگام نوسازی یا تعویض این واحد، تأیید کنید که پنل کنترل میزبان موجود شما دارای نمایشگر ۱۵ اینچی بدون صفحه‌کلید فیزیکی، به‌طور مشخص مدل CP6x13 یا CP7x13، باشد. این رابط فقط برای نصب در سمت راست از نظر مکانیکی طراحی شده است؛ گزینه‌های نصب در سمت چپ به‌دلیل هم‌ترازی پروفیل محفظه به نام‌گذاری مدل‌های متفاوتی نیاز دارند.

اشتباهات کاربردی و یادداشت‌های مهندسی

اطلاعیه یکپارچه‌سازی ایمنی: تحت هیچ شرایطی نباید از رابط ارتباطی USB برای پردازش کنترل‌های حیاتی ایمنی استفاده شود. کنتاکت اول (USB) برای نمایش یا روال‌های کنترل استاندارد است. عملکردهای ایمنی سطح‌بالا—مانند توقف اضطراری یکپارچه و کنتاکت‌های فیزیکی NO ثانویه—باید مستقیماً از طریق ردیف ترمینال به یک رله ایمنی تأییدشده دومسیره یا یک ترمینال TwinSAFE کاربردی (برای مثال Beckhoff EL1904) سیم‌کشی شوند.

نکات راه‌اندازی و سیم‌کشی

هنگام هدایت خطوط سیم‌کشی مستقیم از ردیف ترمینال در کنار کابل ارتباطی USB، برای سیگنال‌های دیجیتال از کابل‌های شیلددار استفاده کنید. تداخل الکترومغناطیسی فرکانس‌بالا از درایوهای فرکانس متغیر (VFD) مجاور می‌تواند در خطوط بدون شیلد نویز الکتریکی ایجاد کند و باعث تغییر وضعیت کاذب در ثبات‌های ورودی کنترلر شود.
