افزونه دکمه فشاری CP6xxx و CP7xxx مدل Beckhoff C9900-E871

Q: آیا میتوان برچسبهای دکمههای فشاری C9900-E871 را در محل نصب سفارشیسازی کرد؟

بله. کلاهکهای دکمههای فشاری C9900-E871 امکان قرار دادن جداگانه نوارهای برچسب چاپشده را فراهم میکنند تا اپراتورها بتوانند عملکردها را مطابق با نیازهای خاص سیستم علامتگذاری کنند.

Q: سیگنالهای دکمههای فشاری توسط کنترلر بکهف چگونه پردازش میشوند؟

دکمهها از طرح دوکنتاکتی استفاده میکنند. کنتاکت اصلی بهصورت دیجیتال از طریق USB یا CP-Link منتقل میشود، در حالی که کنتاکت ثانویهِ معمولاً باز به یک ترمینالبلوک فیزیکی در قسمت پشتی هدایت میشود تا مستقیماً به کارتهای ورودی PLC یا مدارهای حلقهای سیمکشیشده متصل شود.

Q: آیا میتوان چراغهای نشانگر کلیدها را با استفاده از خروجیهای دیجیتال خارجی 24V روشن کرد؟

خیر. چراغهای سیگنال نشانگر منحصراً از طریق اتصال USB یا CP-Link راهاندازی میشوند. هیچ نقطه اتصال فیزیکی روی ترمینالبلوک برای تأمین مستقیم برق چراغها وجود ندارد.

Q: چه اندازههای نمایشگر با این افزونه مکانیکی سازگار هستند؟

C9900-E871 برای اتصال فیزیکی به پنلهای کنترلی و پنلپیسیهای 15 اینچی Beckhoff مدلهای CP6x32-00xx و CP7x32-00xx طراحی و ابعادگذاری شده است.

SKU C9900-E871

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: BECKHOFF
شماره محصول: C9900-E871
کشور سازنده:آلمان
نوع محصول: افزونه‌های دکمه فشاری HMI
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 500g
ابعاد: نقشه‌های دارای ابعاد اکستنشن‌های شستی در قالب فایل AutoCAD DXF
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

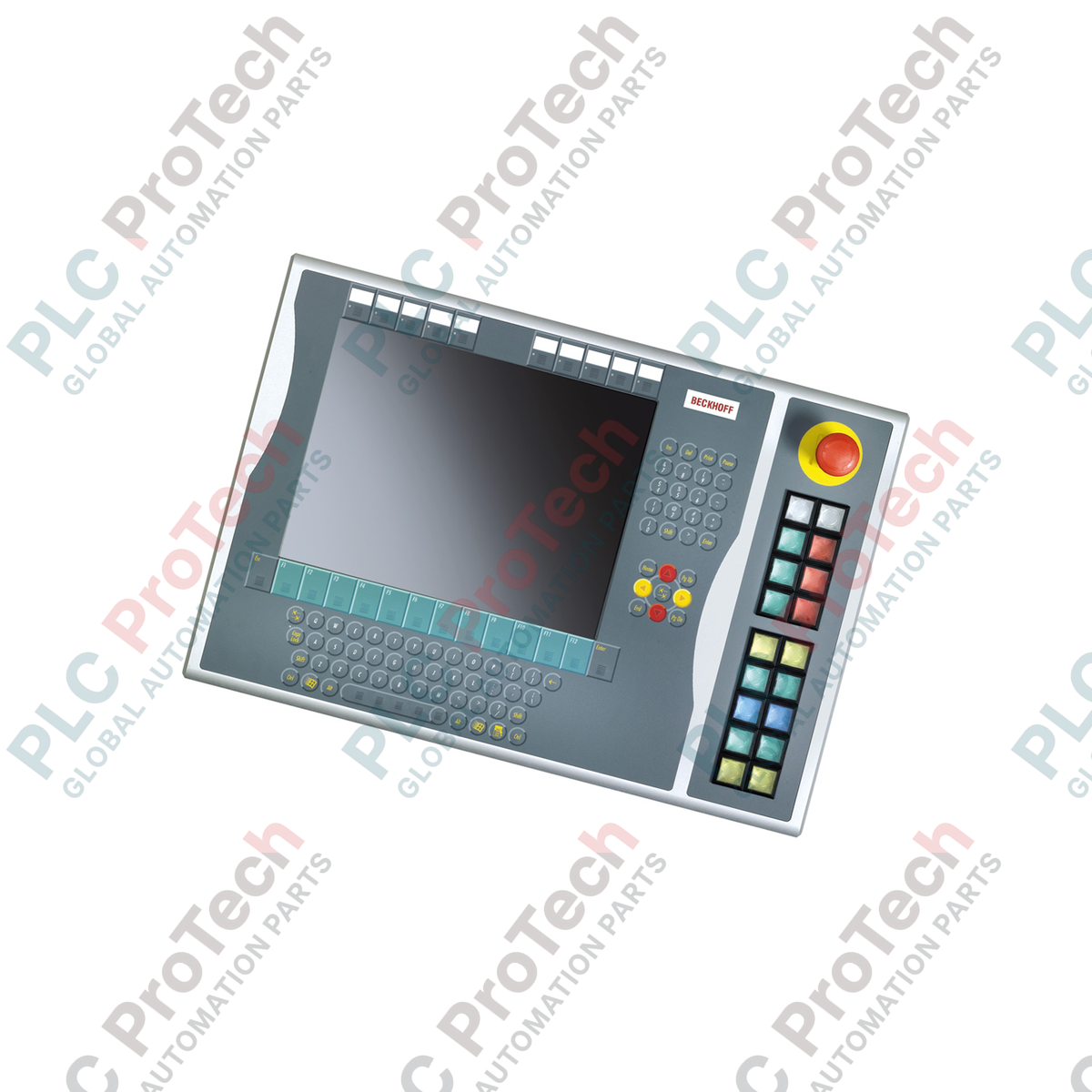

Beckhoff C9900-E871 که برای یکپارچه‌سازی مستقیم در سمت راست پنل‌های کنترلی Beckhoff CP6x32-00xx و CP7x32-00xx طراحی شده است، یک توسعه‌دهنده رابط فیزیکی کمکی برای نمایشگرهای HMI پانزده‌اینچی بدون صفحه‌کلید یکپارچه فراهم می‌کند. این توسعه‌دهنده مقاوم پنل اپراتوری، کنترل‌های مکانیکی مهم را مستقیماً به سامانه کنترل میزبان متصل کرده و عملکرد فیزیکی را با ارتباط دیجیتال گذرگاهی پیوند می‌دهد. با بهره‌گیری از کلیدهای صنعتی و یک توقف اضطراری اختصاصی، بهره‌وری فضایی و راحتی کار را در محل دستگاه افزایش می‌دهد.

ویژگی‌ها

۱۸ دکمه فشاری روشن‌شونده: مجهز به کلیدهای مربعی بادوام Siemens Signum با ابعاد ۳۰ × ۳۰ میلی‌متر و چراغ‌های سیگنال یکپارچه است.
توقف اضطراری یکپارچه: دارای یک دکمه توقف اضطراری سنگین Siemens Signum است که برای یکپارچه‌سازی مستقیم با مدار ایمنی طراحی شده است.
مسیریابی دوگانه سیگنال: تمام ورودی‌های دکمه‌های فشاری را از طریق اتصال CP-Link یا USB به‌عنوان کنتاکت اصلی نرمال‌باز (NO) ارسال می‌کند؛ یک کنتاکت NO ثانویه مستقل نیز مستقیماً به ترمینال متصل است.
چراغ‌های نشانگر مبتنی بر گذرگاه: روشنایی تمام چراغ‌های سیگنال را صرفاً از طریق پروتکل‌های ارتباطی CP-Link یا USB هماهنگ می‌کند.
نوارهای راهنمای قابل سفارشی‌سازی: از کلاهک‌های برچسب قابل درج برای حکاکی عملکردی یا علامت‌گذاری متنی سریع و ویژه هر کاربرد پشتیبانی می‌کند.

کاربردها

ایستگاه‌های کنترل سلول‌های مونتاژ و ماشین‌کاری در تولید خودرو.
ماشین‌ابزارهای CNC و سامانه‌های سنگین جابه‌جایی مواد صنعتی.
سامانه‌های کنترل فرایند با استفاده از رایانه‌های صنعتی بدون فن ۱۵ اینچی و پنل‌های HMI.
محیط‌های ایمنی‌حساسِ نیازمند مدارهای توقف اضطراری سیم‌کشی‌شده.

جدول مشخصات فنی

پارامتر مشخصات	مقدار / جزئیات
سازنده	Beckhoff Automation
شماره مدل	C9900-E871
سازگاری پنل HMI	سری CP6x32-00xx و CP7x32-00xx (۱۵ اینچی بدون صفحه‌کلید)
محل نصب	سمت راست واحد HMI
نوع عنصر فشاری	۱۸ عدد زیمنس Signum مربعی (۳۰ × ۳۰ میلی‌متر)
نوع توقف اضطراری	۱ عدد زیمنس Signum پیچی-رهاشونده (قابل سیم‌کشی مستقیم)
رابط ارتباطی	USB یا CP-Link (بسته به مدل)
پیکربندی کنتاکت (دکمه‌ها)	NO اول از طریق USB/CP-Link؛ NO دوم از طریق ترمینال
کنترل چراغ نشانگر	فقط از طریق رابط گذرگاه (USB یا CP-Link)
مرحله چرخه عمر	مرحله سرویس (پشتیبانی قدیمی و در دسترس بودن قطعات یدکی)
وزن حمل (محاسبه‌شده)	۵٫۰۰ کیلوگرم (۱۱٫۰۲ پوند)

اتصالات و رابط‌ها

ترمینال / درگاه	تخصیص عملکرد و نوع سیگنال
رابط USB / CP-Link	رابط گذرگاه ارتباطی اصلی؛ ورودی‌های کنتاکت NO اول را مدیریت می‌کند و خروجی‌های چراغ سیگنال فعال را راه‌اندازی می‌کند.
ترمینال استریپ مستقیم	نقطه دسترسی به کنتاکت‌های خشک NO ثانویه و ایزوله برای هر 18 شستی؛ مورد استفاده برای اینترلاک‌های سخت‌افزاری محلی.
ترمینال‌های توقف اضطراری	کنتاکت‌های NC سیم‌کشی‌شده که مستقل از گذرگاه USB/CP-Link هدایت شده‌اند تا مستقیماً با رله‌های ارزیابی ایمنی ارتباط برقرار کنند.

بینش‌های تجربی مهندسی

مدل‌های جایگزین و سازگاری

ابعاد سازه‌ای C9900-E871 فقط برای هم‌راستایی فیزیکی با مدل‌های 15 اینچی تابلوهای کنترلی CP6x32 و CP7x32 طراحی شده است. اگر سیستمی را با اندازه نمایشگر متفاوت ارتقا می‌دهید، این بلوک الحاقی به‌درستی با پایه‌های شاسی جفت نمی‌شود. بررسی کنید نرم‌افزار درایور متناظر یا پیکربندی‌های مدیر سیستم TwinCAT برای شناسایی پروفایل شبیه‌سازی صفحه‌کلید مبتنی بر USB مورد استفاده این الحاقیه تنظیم شده باشند.

خطاهای کاربردی و نکات مهندسی

یکی از خرابی‌های رایج در محل نصب، تلاش برای سیم‌کشی مستقیم چراغ‌های نشانگر 24V از طریق ترمینال استریپ است. توجه داشته باشید که چراغ‌های سیگنال منحصراً از طریق اتصال دیجیتال USB یا CP-Link کنترل می‌شوند. اگر ارتباط USB در کاربرد سیستم شما قطع شود، چراغ‌های نشانگر، صرف‌نظر از وضعیت ترمینال مستقیم محلی، خاموش می‌مانند. مطمئن شوید منطق PLC شما در محیط‌های با چرخه کاری سنگین این رفتار را در نظر می‌گیرد.

نکات راه‌اندازی و سیم‌کشی

برای حفظ انطباق با استانداردهای ایمنی رده 3 یا 4، هرگز سیگنال توقف اضطراری را از گذرگاه USB/CP-Link عبور ندهید. شستی توقف اضطراری یکپارچه باید مستقیماً با استفاده از کنتاکت‌های کمکی فیزیکی موجود در پشت مجموعه الحاقی، به یک کنترلر ایمنی تأییدشده یا رله پایش متصل شود.

راهنمای نصب

هشدار بسیار مهم:

پیش از آغاز نصب مکانیکی یا یکپارچه‌سازی الکتریکی، منبع تغذیه 24V DC ورودی به رایانه پنلی HMI را کاملاً ایزوله کنید. برای جلوگیری از اتصال کوتاه در رابط USB یا کنتاکت‌های سیم‌کشی‌شده ثانویه هنگام نصب، مطمئن شوید تابلو کاملاً بی‌برق است.

1

محفظه الحاقی C9900-E871 را با نقاط نصب سازه‌ای روی قاب سمت راست تابلوی CP6xxx/CP7xxx هم‌راستا کنید.

2

اتصال مکانیکی را با استفاده از بست‌های ارائه‌شده محکم کنید و مراقب باشید درجه حفاظت در برابر نفوذ IP در محل اتصال حفظ شود.

3

دسته‌سیم داخلی USB یا CP-Link را مستقیماً به درگاه‌های تعیین‌شده داخل محفظه رایانه تابلوی اصلی هدایت و متصل کنید.

4

کنتاکت‌های اختصاصی توقف اضطراری و ترمینال‌های شستی سیم‌کشی‌شده را طبق نمودارهای سیم‌کشی سیستم به تابلوهای کنترل محلی متصل کنید.

FAQ

آیا می‌توان برچسب‌های دکمه‌های فشاری C9900-E871 را در محل نصب سفارشی‌سازی کرد؟

بله. کلاهک‌های دکمه‌های فشاری C9900-E871 امکان قرار دادن جداگانه نوارهای برچسب چاپ‌شده را فراهم می‌کنند تا اپراتورها بتوانند عملکردها را مطابق با نیازهای خاص سیستم علامت‌گذاری کنند.

سیگنال‌های دکمه‌های فشاری توسط کنترلر بکهف چگونه پردازش می‌شوند؟

دکمه‌ها از طرح دوکنتاکتی استفاده می‌کنند. کنتاکت اصلی به‌صورت دیجیتال از طریق USB یا CP-Link منتقل می‌شود، در حالی که کنتاکت ثانویهِ معمولاً باز به یک ترمینال‌بلوک فیزیکی در قسمت پشتی هدایت می‌شود تا مستقیماً به کارت‌های ورودی PLC یا مدارهای حلقه‌ای سیم‌کشی‌شده متصل شود.

آیا می‌توان چراغ‌های نشانگر کلیدها را با استفاده از خروجی‌های دیجیتال خارجی 24V روشن کرد؟

خیر. چراغ‌های سیگنال نشانگر منحصراً از طریق اتصال USB یا CP-Link راه‌اندازی می‌شوند. هیچ نقطه اتصال فیزیکی روی ترمینال‌بلوک برای تأمین مستقیم برق چراغ‌ها وجود ندارد.

چه اندازه‌های نمایشگر با این افزونه مکانیکی سازگار هستند؟

C9900-E871 برای اتصال فیزیکی به پنل‌های کنترلی و پنل‌پی‌سی‌های 15 اینچی Beckhoff مدل‌های CP6x32-00xx و CP7x32-00xx طراحی و ابعادگذاری شده است.
