پنل کنترل چندلمسی سری Beckhoff CP3913-0010 CP39xx

Q: آیا CP3913-0010 با کابل اترنت استاندارد کار میکند یا به کابل اختصاصی نیاز دارد؟

CP3913-0010 از کابلهای پچ استاندارد صنعتی RJ45 به M12 کدگذاریشده با X از نوع Cat.6A برای CP-Link 4 استفاده میکند. بااینحال، استفاده از کابلهای مسی دوشیلدِ تأییدشده توسط Beckhoff اکیداً توصیه میشود تا یکپارچگی پیوستهٔ سیگنال تضمین شود و از افت ولتاژ در سراسر محدودهٔ ۱۰۰ متری جلوگیری شود.

Q: فناوری تککابله و فناوری دوکابله برای این پنل کنترل چه تفاوتی دارند؟

در فناوری تککابله، سیگنالهای داده و برق عملیاتی 24V DC هر دو از طریق کابل Cat.6A تکی CP-Link 4 منتقل میشوند. در فناوری دوکابله، داده از طریق کابل CP-Link 4 فرستاده میشود و برق جداگانه از طریق کانکتور کمکی M12 تأمین میشود.

Q: آیا میتوان هنگام پوشیدن دستکشهای معمول کار صنعتی از صفحهنمایش چندلمسی استفاده کرد؟

بله، فناوری لمس خازنی فرافکنده (PCT) در پنل شیشهای طوری پیکربندی شده است که رویدادهای چندلمسی را از میان دستکشهای نیتریل نازک، لاتکس یا دستکشهای ایمنی صنعتی سازگار با صفحهلمسی ثبت کند.

Q: کدام ماژولهای فرستندهٔ Beckhoff با این پنل کنترل سازگارند؟

CP3913-0010 با کارتهای فرستندهٔ PCIe شرکت Beckhoff (مانند FC9062) و ماژولهای جعبهای فرستندهٔ مستقل (مانند CU8802 یا CU8803) که از استاندارد لایهٔ فیزیکی CP-Link 4 پشتیبانی میکنند، سازگار است.

SKU CP3913-0010

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: BECKHOFF
شماره محصول: CP3913-0010
کشور سازنده:آلمان
نوع محصول: پنل‌های کنترل چندلمسی
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 500g
ابعاد: ۴۲۰ میلی‌متر x ۳۲۰ میلی‌متر x ۱۵۰ میلی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

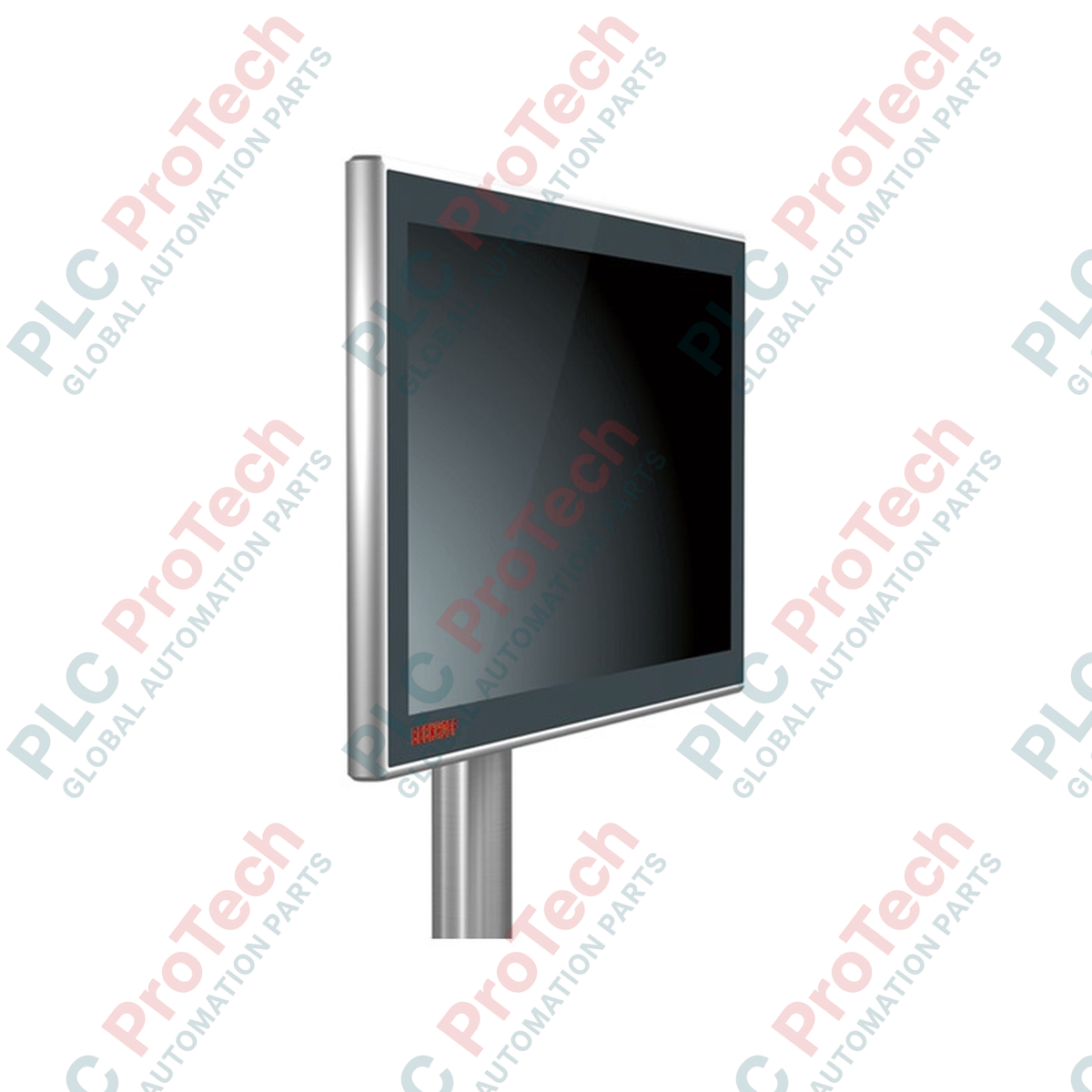

Beckhoff CP3913-0010 که برای یکپارچه‌سازی مستقیم با بازوی نصب مهندسی شده، به‌عنوان یک رابط انسان‌وماشین صنعتی و مقاوم با قابلیت اتصال پیشرفته CP-Link 4 عمل می‌کند. این پنل کنترلی دارای نمایشگر عریض ۱۲٫۱ اینچی با کارایی بالا است که پنل جلویی شیشه‌ای بادوام از آن محافظت می‌کند و در محفظه‌ای مقاوم از جنس آلومینیوم قرار گرفته است. این دستگاه از فناوری لمسی خازنی پیش‌بینی‌شده برای پشتیبانی از تعامل چندانگشتی، حتی در محیط‌های دشوار تولیدی، بهره می‌برد. این ترمینال با استفاده از پروتکل CP-Link 4، سیگنال‌های DVI، ‏USB 2.0 و برق را در یک کابل استاندارد Cat.6A تجمیع می‌کند و امکان کنترل کامل عملیاتی را تا فاصله ۱۰۰ متری از رایانه صنعتی، بدون افت سیگنال، فراهم می‌سازد.

ویژگی‌ها

نمایشگر عریض با وضوح بالا: پنل نمایشگر TFT با اندازه ۱۲٫۱ اینچ و پشتیبانی از وضوح تصویر تا ۱۲۸۰ × ۸۰۰ پیکسل، با کنتراست بالا و زاویه‌های دید گسترده.
رابط CP-Link 4: انتقال DVI، ‏USB 2.0 (۱۰۰ مگابیت‌برثانیه) و برق تا فاصله ۱۰۰ متر از طریق کابل‌کشی استاندارد Ethernet Cat.6A.
محفظه صنعتی مقاوم: بدنه آلومینیومی ممتاز با پنل جلویی شیشه‌ای یکپارچه و دارای درجه حفاظت IP65 برای مقاومت در برابر رطوبت، گردوغبار و نفوذ ذرات.
چندلمسی خازنی: پشتیبانی از کنترل‌های حرکتی پیچیده، ورودی چندانگشتی و کار با دستکش‌های صنعتی نازک.
گزینه‌های نصب انعطاف‌پذیر: بلوک اتصال یکپارچه با ۴ سوراخ رزوه‌دار M6 با فاصله ۱۰۰ × ۱۰۰ میلی‌متر، طراحی‌شده برای یکپارچه‌سازی چندمنظوره با سامانه‌های بازوی نصب چرخان و مایل‌شونده.

کاربردها

نمایش و عیب‌یابی ماشین‌آلات در خطوط مونتاژ خودرو.
جابجایی مواد و سلول‌های کنترل ایستگاه‌های کاری رباتیک.
پایش کنترل فرایند در خطوط بسته‌بندی دارویی و مواد غذایی.
کاربری مستقیم در سطح ماشین که به ترمینال‌های نصب‌شده روی بازوی سقفی یا بازوی گردان نیاز دارد.

مشخصات فنی

پارامتر	مقدار مشخصات
سازنده	Beckhoff
مدل / شماره کالا	CP3913-0010
اندازه نمایشگر	۱۲٫۱ اینچ (عریض)
وضوح تصویر	۱۲۸۰ × ۸۰۰ پیکسل
فناوری صفحه‌نمایش لمسی	لمسی خازنی پیش‌بینی‌شده (PCT)، چندانگشتی
نوع رابط	CP-Link 4 (فناوری تک‌کابلی یا دوکابلی)
حداکثر فاصله	تا ۱۰۰ متر با کابل Cat.6A
کانکتورها	۲ کانکتور گرد M12 (دارای درجه حفاظت IP65)
جنس بدنه	بدنه آلومینیومی با پنل جلویی شیشه‌ای یکپارچه
کلاس حفاظت	IP65 (محافظت کامل در برابر گردوغبار و پاشش آب با فشار کم)
دمای کاری	۰ تا ۵۰ درجه سانتی‌گراد
الگوی رزوه‌های نصب	۴ سوراخ رزوه‌دار M6، با فاصله‌گذاری شبکه‌ای ۱۰۰ × ۱۰۰ میلی‌متر
وزن حمل (محاسبه‌شده)	۵٫۰ کیلوگرم
ابعاد بسته‌بندی (محاسبه‌شده)	۴۲۰ میلی‌متر × ۳۲۰ میلی‌متر × ۱۵۰ میلی‌متر

اتصالات و رابط‌ها

درگاه کانکتور	نوع پین / کدگذاری	تخصیص عملکردی
کانکتور ۱ (CP-Link 4)	M12، کد X، مادگی ۸ پین	سیگنال پرسرعت CP-Link 4 (پیکربندی معادل ویدئو، USB 2.0 و برق از طریق اترنت)
کانکتور 2 (برق کمکی)	M12، کد T، نری 4 پین	ورودی اختیاری منبع تغذیه خارجی 24 ولت DC (مورد استفاده در پیکربندی‌های فناوری دوکابله)

بینش‌های مهندسی تجربی

مدل‌های جایگزین و سازگاری

CP3913-0010 در مجموعه کنترل‌های بازویی پربازده Beckhoff CP39xx قرار دارد. این مدل گذار فناوری مستقیمی از اتصالات فیزیکی قدیمی‌تر و توسعه‌یافته DVI/USB به استاندارد تک‌کابله CP-Link 4 است. توجه داشته باشید که این ماژول برای مدیریت انتقال ترکیبی داده در بخش‌های 100-meter به یک واحد فرستنده CP-Link 4 متناظر در سمت رایانه نیاز دارد؛ مانند کارت‌های فرستنده PCIe مدل CU8802 یا CU8803.

اشتباهات رایج در کاربرد و نکات مهندسی

هنگام استفاده از فناوری One Cable Technology (OCT)، که در آن برق همراه با سیگنال‌ها از طریق یک کابل Cat.6A منتقل می‌شود، ویژگی‌های افت توان کلی کابل‌کشی را بررسی کنید. کابل‌های بی‌کیفیت یا بدون شیلد، در صورت عبور موازی با کابل‌های خروجی درایو فرکانس متغیر (VFD) ولتاژ بالا، می‌توانند باعث افت بسته‌ها یا راه‌اندازی مجدد ناگهانی نمایشگر شوند. در سینی‌های کنترل، دست‌کم 20 cm فاصله فیزیکی از خطوط اصلی برق را رعایت کنید.

نکات راه‌اندازی و سیم‌کشی

برای تضمین یکپارچگی سیگنال تا 100 meters، همیشه از کابل‌های پچ صنعتی M12 Cat.6A پیش‌مونتاژشده و اصلی Beckhoff استفاده کنید. پیش از اتصال داغ کانکتور CP-Link 4، مطمئن شوید کارت فرستنده خاموش است. برای دفع الکتریسیته ساکن انباشته‌شده روی رابط لمسی خازنی شیشه‌ای، مطمئن شوید ساختار فلزی بازوی نصب به تسمه اتصال زمین اصلی ماشین‌آلات متصل است.

دستورالعمل‌های نصب

هشدار بسیار مهم: پیش از شروع نصب فیزیکی، برق همه سیستم‌های توزیع برقی را که برق واحد فرستنده و منابع تغذیه کمکی را تأمین می‌کنند قطع کنید. قوس‌های ولتاژ بالا می‌توانند به کنترل‌کننده‌های لمسی خازنی حساس داخلی آسیب بزنند. پیش از نصب پنل کنترل، تأیید کنید که مجموعه بازوی نصب از نظر مکانیکی برای تحمل بار استاتیک دست‌کم 15 kg رتبه‌بندی شده است.

1

واشر آب‌بندی بلوک اتصال را بررسی کنید و مطمئن شوید 4 سوراخ رزوه‌دار نصب M6 عاری از آلودگی هستند. آداپتور براکت را با الگوی نصب روی پنل پشتی تراز کنید.

2

واحد را با پیچ‌های M6 به بازوی نصب محکم کنید؛ عمق درگیری رزوه باید بین 8 mm و 12 mm باشد. پیچ‌ها را با دست و به‌صورت یکی‌درمیان، با گشتاور 4.5 Nm سفت کنید.

3

کابل Cat.6A را از داخل لوله بازوی نصب عبور دهید و از خم‌های تند پرهیز کنید (حداقل شعاع خمش ثابت باید 8x قطر کابل باشد). کابل CP-Link 4 با کد X و کانکتور M12 را به کانکتور 1 وصل کنید و حلقه قفل رزوه‌ای را محکم ببندید.

4

برای سیستم‌های دوکابله، منبع تغذیه کمکی 24 ولت DC را به کانکتور 2 از نوع M12 با کد B وصل کنید. پیش از برق‌دار کردن سیستم کنترل، مقاومت در برابر اتصال زمین را بررسی کنید.

FAQ

آیا CP3913-0010 با کابل اترنت استاندارد کار می‌کند یا به کابل اختصاصی نیاز دارد؟

CP3913-0010 از کابل‌های پچ استاندارد صنعتی RJ45 به M12 کدگذاری‌شده با X از نوع Cat.6A برای CP-Link 4 استفاده می‌کند. بااین‌حال، استفاده از کابل‌های مسی دوشیلدِ تأییدشده توسط Beckhoff اکیداً توصیه می‌شود تا یکپارچگی پیوستهٔ سیگنال تضمین شود و از افت ولتاژ در سراسر محدودهٔ ۱۰۰ متری جلوگیری شود.

فناوری تک‌کابله و فناوری دوکابله برای این پنل کنترل چه تفاوتی دارند؟

در فناوری تک‌کابله، سیگنال‌های داده و برق عملیاتی 24V DC هر دو از طریق کابل Cat.6A تکی CP-Link 4 منتقل می‌شوند. در فناوری دوکابله، داده از طریق کابل CP-Link 4 فرستاده می‌شود و برق جداگانه از طریق کانکتور کمکی M12 تأمین می‌شود.

آیا می‌توان هنگام پوشیدن دستکش‌های معمول کار صنعتی از صفحه‌نمایش چندلمسی استفاده کرد؟

بله، فناوری لمس خازنی فرافکنده (PCT) در پنل شیشه‌ای طوری پیکربندی شده است که رویدادهای چندلمسی را از میان دستکش‌های نیتریل نازک، لاتکس یا دستکش‌های ایمنی صنعتی سازگار با صفحه‌لمسی ثبت کند.

کدام ماژول‌های فرستندهٔ Beckhoff با این پنل کنترل سازگارند؟

CP3913-0010 با کارت‌های فرستندهٔ PCIe شرکت Beckhoff (مانند FC9062) و ماژول‌های جعبه‌ای فرستندهٔ مستقل (مانند CU8802 یا CU8803) که از استاندارد لایهٔ فیزیکی CP-Link 4 پشتیبانی می‌کنند، سازگار است.
