کامپیوتر پنل تعبیه‌شده اقتصادی سری CP62xx بکهوف CP6221-0001-0070

توضیحات

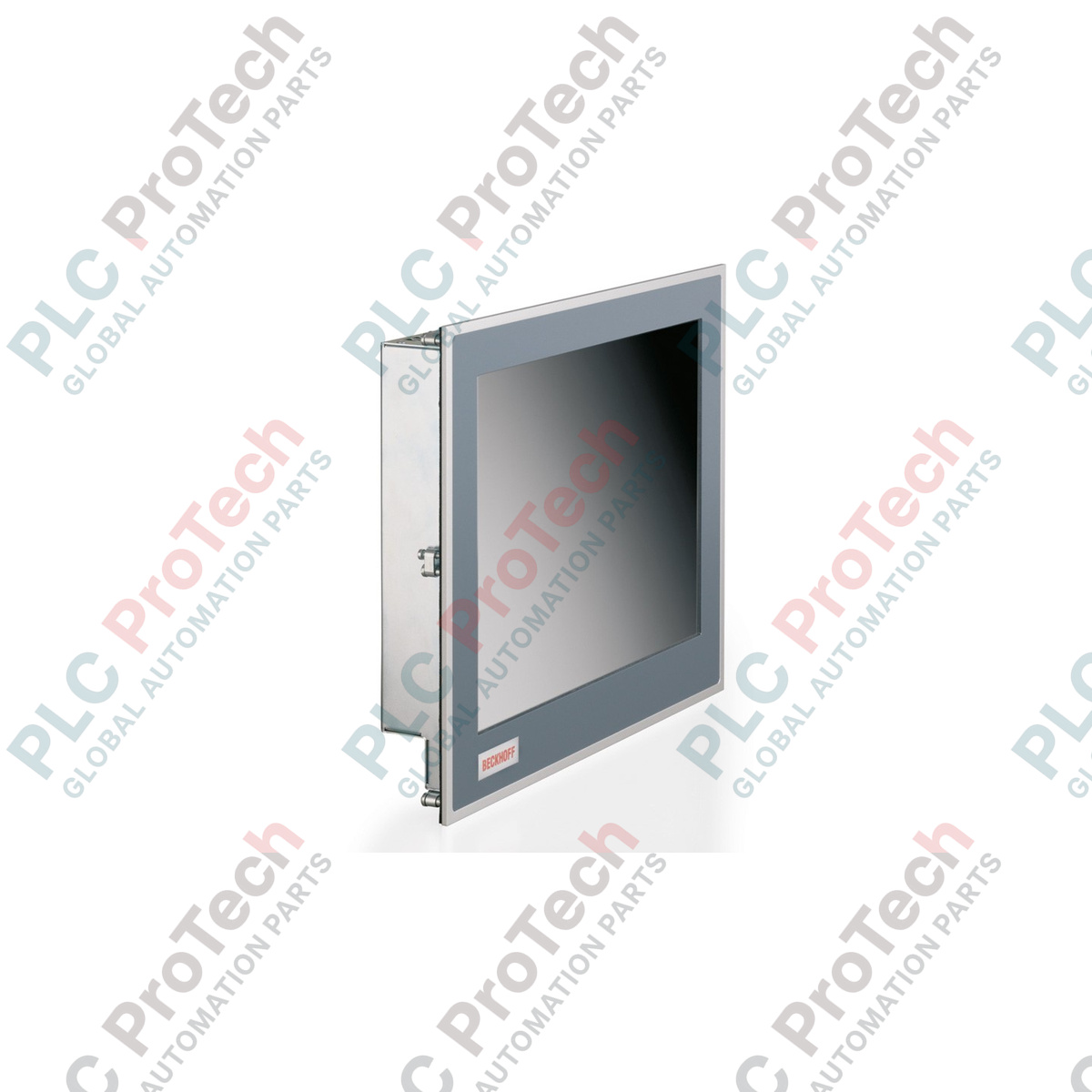

طراحی شده برای بهینه‌سازی فضای کابینت در عین ارائه قدرت محاسباتی قابل اعتماد، Beckhoff CP6221-0001-0070 یک رابط کنترل مقاوم را مستقیماً در محیط‌های پیچیده اتوماسیون ادغام می‌کند. این دستگاه با ترکیب محیط سیستم‌عامل باز ویندوز و قابلیت اطمینان صنعتی، بر روی پردازنده دو هسته‌ای Intel Celeron G3900TE با فرکانس ۲.۳ گیگاهرتز اجرا می‌شود و سازگاری سطح عملکرد TwinCAT 3 (TC3) ۵۰ را دارد. ساختار فیزیکی آن شامل یک صفحه جلویی آلومینیومی مقاوم و پوشش پشتی از ورق فولادی محافظ است که برای حفظ حفاظت IP65 در جلو و IP20 در پشت طراحی شده و آن را در مناطق تولید با تداخل بالا مقاوم می‌سازد.

ویژگی‌های کلیدی

• معماری پردازنده صنعتی: دارای پردازنده دو هسته‌ای Intel Celeron G3900TE بهینه‌شده برای حلقه‌های کنترل PLC همزمان.
• پیکربندی حافظه: شامل ۴ گیگابایت رم DDR4 از کارخانه، قابل گسترش برای پشتیبانی از موتورهای SCADA با نیاز حافظه بالا.
• رابط‌های مقاوم: مجهز به دو کنترلر مستقل اترنت ۱۰۰/۱۰۰۰BASE-T، چهار درگاه USB 3.0، RS232 و اتصال DVI.
• مقاومت فیزیکی: نمای جلویی مطابق با استاندارد IP65 در برابر پاشش مایعات و گرد و غبار ریز طراحی شده؛ پوشش پشتی با رتبه IP20.
• طراحی اهرم قفل‌کننده: از اهرم‌های قفل‌کننده کشویی یکپارچه برای نصب سریع و بدون نیاز به سخت‌افزار در برش‌های پنل استفاده می‌کند.

کاربردهای صنعتی

• سیستم‌های اصلی HMI خط مونتاژ خودرو با ارتباطات زمان واقعی قطعی.
• سیستم‌های کنترل ماشین‌آلات بسته‌بندی چندمحوره که نیازمند اجرای PLC یکپارچه TwinCAT هستند.
• هاب‌های تله‌متری تصفیه آب که گره‌های SCADA محلی را اجرا می‌کنند.
• ابزارهای ماشین‌آلات ویژه که نیازمند کنترل‌های یکپارچه اپراتور و مقاومت فیزیکی هستند.

مشخصات فنی

اتصالات و رابط‌ها

بینش‌های تجربی مهندسی

مدل‌های جایگزین و سازگاری

مدل CP6221-0001-0070 بخشی از سری ماژولار CP62xx است. هنگام جایگزینی سیستم‌های قدیمی‌تر با TwinCAT 2، اطمینان حاصل کنید که کتابخانه‌های زمان اجرا با محدودیت‌های ساخت سیستم مطابقت دارند، زیرا تغییر پردازنده ممکن است باعث افزایش سطح مجوز (مثلاً از سطح 40 به 50) شود. استفاده از ماژول‌های رم غیرمجاز در این مدل ممکن است باعث خطاهای بوت POST در BIOS مادربرد شود.

اشتباهات رایج در کاربرد و نکات مهندسی

اگرچه برای کار مداوم در دمای 55 درجه سانتی‌گراد طراحی شده است، عملکرد ممکن است در صورت افزایش دمای محیط محلی داخل محفظه‌های بسته و بدون تهویه به بیش از 45 درجه سانتی‌گراد کاهش یابد. اطمینان حاصل کنید حداقل 50 میلی‌متر فضای خالی غیرفعال پشت پوشش فولادی ورقی وجود دارد تا جریان هوای آزاد حفظ شود.

نکات راه‌اندازی و سیم‌کشی

برای جلوگیری از نویز فرکانس بالا که می‌تواند فریم‌های EtherCAT را خراب کند، سیم‌کشی ورودی 24 ولت DC را از خطوط کنترل موتور سنگین یا کابل‌های خروجی VFD جدا کنید. اتصال ترمینال زمین شاسی در صفحه پشتی پنل کامپیوتر باید مستقیماً به باس زمین اصلی کابینت از طریق یک تسمه مسی با امپدانس پایین متصل شود.
