ماژول UPS سری CX بکهوف Beckhoff CX1100-0920

توضیحات

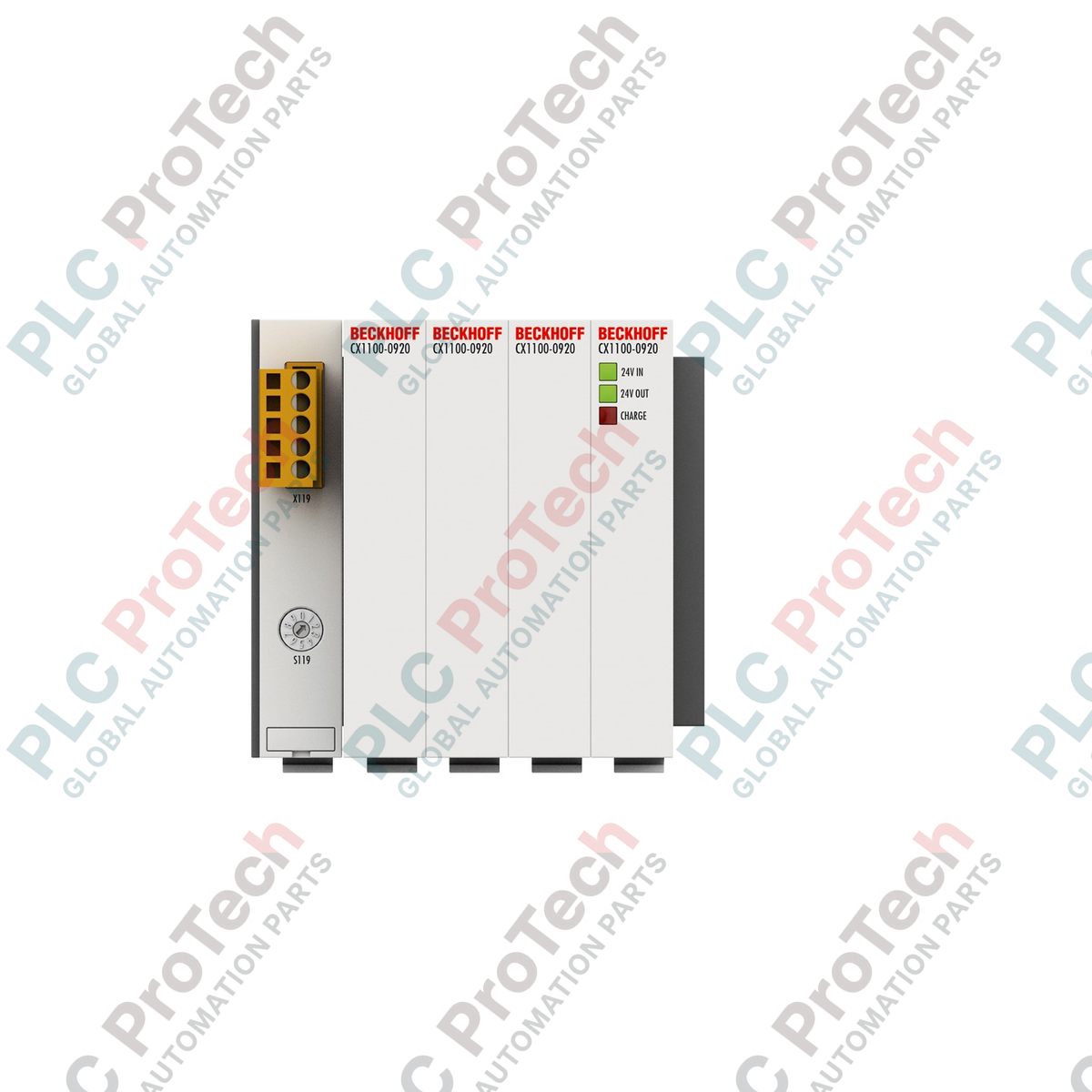

Beckhoff CX1100-0920 که برای تأمین توان پشتیبان کوتاه‌مدت جهت خاموشی‌های منظم سیستم طراحی شده است، یک ماژول UPS خازنی یکپارچه است که برای اتصال مستقیم به گذرگاه سیستم در رایانه‌های تعبیه‌شده سری CX مهندسی شده است. این ماژول سخت‌افزاری با استفاده از رابط استاندارد سیستم ISA شانزده‌بیتی PC/104، با تأمین انرژی بافرشده به‌طور مستقیم برای CPU میزبان، از ازدست‌رفتن داده‌های حیاتی هنگام قطع ناگهانی برق شهری جلوگیری می‌کند. این واحد با استفاده از ابرخازن‌های بادوام به‌جای شیمی باتری‌های الکتروشیمیایی، عملکرد بدون نیاز به تعمیر و نگهداری و تحمل حرارتی بالا را در محیط‌های صنعتی دشوار ارائه می‌دهد.

ویژگی‌ها

• فناوری ذخیره‌سازی خازنی: ذخیره‌سازی انرژی بدون نیاز به تعمیر و نگهداری با استفاده از ابرخازن‌های گلدکپ، که فرسودگی شیمیایی و پیرشدن باتری را حذف می‌کند.
• رابط یکپارچه PC/104: اتصال بی‌وقفه داده و توان ISA شانزده‌بیتی، مستقیماً به مجموعه کنترلر تعبیه‌شده.
• زمان نگهداشت قابل تنظیم: پنجره‌های پشتیبان وابسته به بار که از طریق کنترل نرم‌افزاری سیستم قابل پیکربندی هستند تا با چرخه‌های خاموش شدن CPU موردنظر مطابقت داشته باشند.
• آرایه تشخیصی بصری: LEDهای داخلی برای نمایش لحظه‌ای وضعیت ورودی ۲۴ ولت DC، خروجی ۲۴ ولت DC و وضعیت شارژ.

کاربردها

• ذخیره‌سازی پایدار داده‌ها: اطمینان از آن‌که رجیستری‌های متغیرهای پایدار TwinCAT هنگام قطع برق، به‌طور کامل روی حافظه فلش غیرفرار نوشته می‌شوند.
• توقف منظم ماشین: تأمین توان مدارهای کنترلی حیاتی با جریان کم برای رساندن ماشین‌آلات فعال به وضعیت فیزیکی ایمن، پیش از خاموشی کامل توان CPU.
• شبکه‌های برق ناپایدار: بافر کردن وقفه‌های کوتاه و افت ولتاژ در کارخانه‌های فرآوری صنعتی، بدون راه‌اندازی مجدد سیستم.

مشخصات فنی

بینش‌های مهندسی تجربی

مدل‌های جایگزین و سازگاری

CX1100-0920 به‌طور اختصاصی برای هم‌راستایی با پیکربندی‌های سخت‌افزاری رایانه‌های صنعتی Beckhoff CX1010، CX1020 و CX1030 طراحی شده است. این ماژول با معماری‌های جدیدتر سری چندهسته‌ای CX2000 سازگار نیست؛ این معماری‌ها از چیدمان‌های متفاوت گذرگاه و سازوکارهای متفاوت کوپلینگ منبع تغذیه استفاده می‌کنند. همیشه پیش از قفل‌کردن ماژول‌های مجموعه در کنار یکدیگر، بررسی کنید پین‌های هدر اتصال پردازنده فعلی شما با فاصله‌گذاری فیزیکی گذرگاه ۱۶ بیتی PC/104 مطابقت داشته باشند.

اشتباهات رایج کاربردی و نکات مهندسی

واحدهای ذخیره‌سازی خازنی مانند CX1100-0920، در مقایسه با باتری‌های شیمیایی، منحنی تخلیه ولتاژ خطی دارند. با ظرفیت ۴۰ آمپرسکوند، زمان واقعی پشتیبان‌گیری به‌شدت به بار وابسته است. هنگام کار با حداکثر بار سیستم، یعنی ۱٫۱ آمپر، توان تقریباً ۳۶ ثانیه حفظ می‌شود. سیستم‌ها باید در رابط نرم‌افزار TwinCAT طوری پیکربندی شوند که بلافاصله پس از تشخیص قطع برق شهر، چرخه نوشتن پایدار روی دیسک را فعال کنند. تغذیه مستقیم تجهیزات جانبی خارجیِ متصل به گذرگاه و فاقد پردازنده، از همان خط ۲۴ ولت DC هنگام قطعی برق می‌تواند ذخایر خازنی را پیش از تکمیل توالی‌های نوشتن به‌سرعت تخلیه کند.

نکات راه‌اندازی و سیم‌کشی

در نخستین راه‌اندازی، ماژول برای شارژ سلول‌های ابرخازنی داخلی از حالت تخلیه‌شده به جریان شارژی حداکثر ۴٫۰ آمپر نیاز دارد. اطمینان حاصل کنید منبع تغذیه اصلی سیستم ظرفیت اضافی کافی برای تأمین این جریان هجومی گذرا، در کنار بارهای عادی عملیاتی، داشته باشد. پیش از فعال‌سازی عملیات نوشتن پایدار فایل‌ها در منطق کنترل، بررسی کنید نشانگرهای LED عیب‌یابی روی برد، چراغ ثابت «Charge» را نشان دهند که بیانگر شارژ کامل سلول‌های خازنی است.
