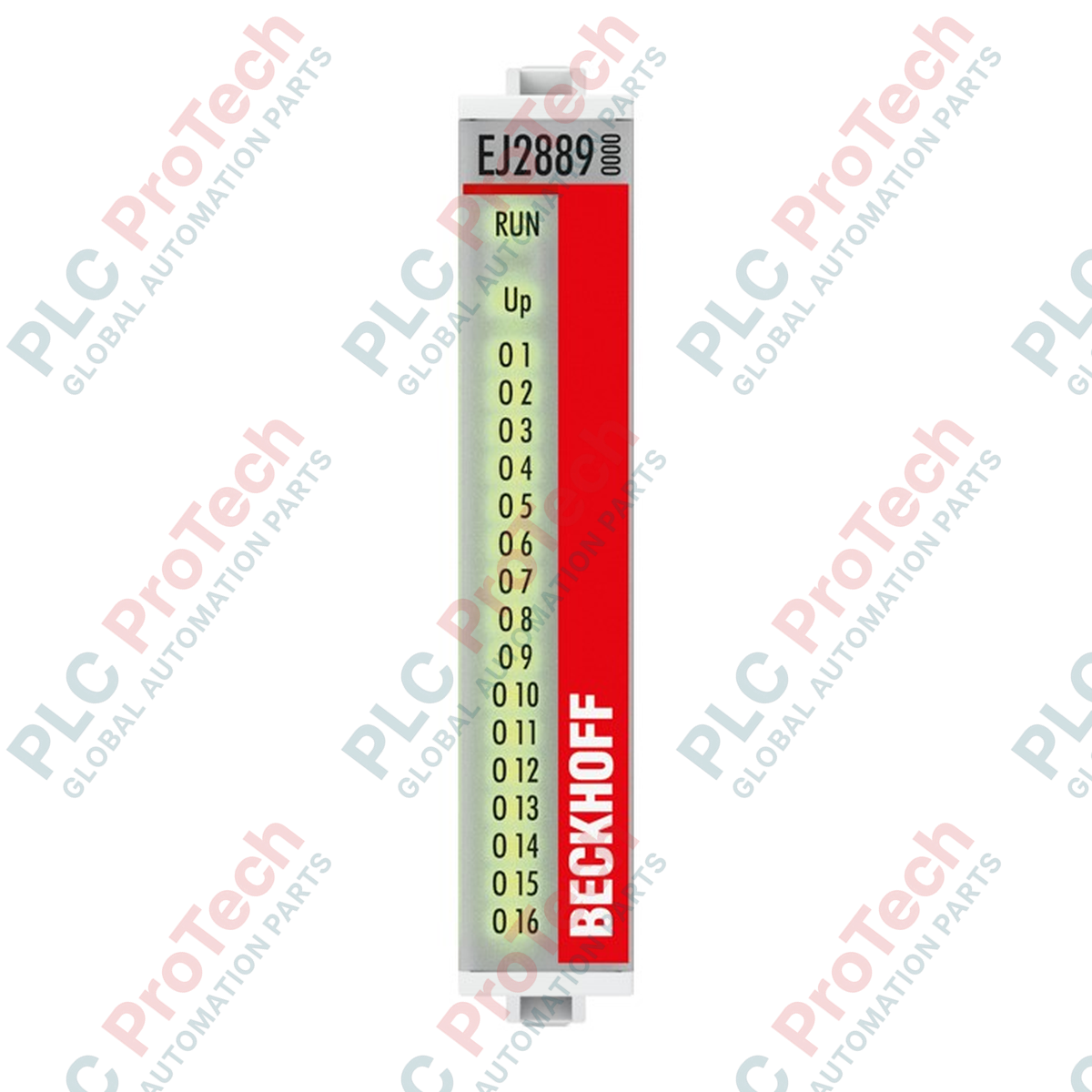

ماژول افزونه خروجی دیجیتال 16 کاناله EtherCAT BECKHOFF مدل EJ2889

مروری بر محصول

 EJ2889 (EJ2889)  یک ماژول ورودی EtherCAT با چگالی بالا و قابل نصب است که برای محیط‌های اتوماسیون صنعتی گسترده و نیازمند قابلیت‌های دقیق کلیدزنی زمین طراحی شده است. این ماژول خروجی دیجیتال ۱۶ کاناله، به‌عنوان بخشی از سری EJ بکهوف، برای ایجاد ارتباط میان کنترل IPC با عملکرد بالا و توزیع سیگنال ماژولار مهندسی شده است. استفاده از پروتکل EtherCAT، همگام‌سازی در سطح میکروثانیه را تضمین می‌کند و آن را برای خطوط بسته‌بندی پرسرعت، تولید نیمه‌رسانا و سلول‌های مونتاژ پیچیده ضروری می‌سازد. فرم فشرده آن فضای اشغال‌شده در تابلو را به‌طور چشمگیری کاهش می‌دهد و طراحی مقاوم در برابر اتصال کوتاه، بیشترین زمان کارکرد سیستم را در شبکه‌های توزیع برق ۲۴ ولت DC تضمین می‌کند.

معماری سخت‌افزار و منطق عملکرد

 EJ2889  به‌واسطه منطق منحصربه‌فرد  کلیدزنی زمین (۰ ولت DC)  از سایر محصولات متمایز می‌شود؛ این ویژگی برای بارهای الکترونیکی و انواع حسگرهایی ضروری است که به یک مسیر برگشت مشترک نیاز دارند تا قطع‌وصل شود. برخلاف خروجی‌های تأمین‌کننده، EJ2889 پتانسیل منفی را کلیدزنی می‌کند و راهکاری مطمئن برای انواع بارها، از جمله بارهای اهمی، القایی و لامپی، ارائه می‌دهد.

این ماژول در بخش ارتباطی E-bus یکپارچه شده و برای منطق داخلی، معمولاً  ۱۳۰ میلی‌آمپر  جریان می‌کشد و هم‌زمان  ایزولاسیون الکتریکی ۵۰۰ ولتی  را بین پتانسیل فیلد و E-bus حفظ می‌کند. این ایزولاسیون گالوانیکی، اجزای حساس PLC بالادستی را از تداخل الکتریکی سمت فیلد محافظت می‌کند. با زمان‌های کلیدزنی سریع، به کوتاهی  ۵۰ میکروثانیه (TON) ، این ماژول برای کاربردهای تحریک با فرکانس بالا بهینه شده است؛ کاربردهایی که سیستم‌های رله‌ای سنتی به دلیل تأخیر و استهلاک مکانیکی در آن‌ها عملکرد مناسبی ندارند.

مشخصات فنی

پرسش‌های متداول فنی

کلیدزنی زمین در EJ2889 چه تفاوتی با خروجی‌های دیجیتال استاندارد دارد؟

خروجی‌های استاندارد (منبع‌گیر) خط +24 VDC را به بار سوئیچ می‌کنند.  EJ2889 خط 0 VDC (زمین) را سوئیچ می‌کند. این موضوع برای کنترل مدارهای الکترونیکی خاص یا سخت‌افزارهای قدیمی که از یک ریل مثبت ثابت استفاده می‌کنند و برای تکمیل مدار به زمین سوئیچ‌شده نیاز دارند، حیاتی است.

آیا EJ2889 با بارهای القایی مانند سلونوئیدها سازگار است؟

بله. این ماژول برای بارهای القایی با ظرفیت یکپارچه انرژی قطع  < 100 mJ برای هر کانال نام‌گذاری شده است. بااین‌حال، در سوئیچینگ القایی با فرکانس بالا، اطمینان حاصل کنید که انرژی فلای‌بک از این حد بیشتر نشود تا از تنش حرارتی جلوگیری شود.

در هنگام وقوع اتصال کوتاه در خروجی چه اتفاقی می‌افتد؟

 EJ2889 به حفاظت داخلی در برابر اتصال کوتاه مجهز است. در صورت شناسایی خطا، جریان محدود می‌شود (معمولاً  < 7 A) تا از آسیب به مسیر داخلی و بار متصل جلوگیری شود و پس از رفع وضعیت خطا، به‌طور خودکار بازیابی می‌شود.

راهنمای نصب و سیم‌کشی

• یکپارچگی سیگنال: برای به حداقل رساندن تداخل الکترومغناطیسی (EMI)، مطمئن شوید منبع تغذیه میدانی 24 VDC به‌خوبی دکوپل شده است و کابل‌های سیگنال دور از کابل‌های موتور AC با ولتاژ بالا عبور داده شده‌اند.

• مدیریت حرارتی: هنگام کارکرد هم‌زمان هر ۱۶ کانال با حداکثر بار  ۰٫۵ A ، از جریان هوای کافی درون محفظه اطمینان حاصل کنید. محدوده نامی ماژول  -25 تا +60 deg C است، اما حفظ دمای داخلی پایدار تابلو در 40 deg C، عمر مفید قطعات را به‌طور چشمگیری افزایش می‌دهد.

• تخصیص پایه‌ها: نگاشت سیگنال‌ها روی برد توزیع سیگنال (سطح پلاگین) را دوباره بررسی کنید. سیم‌کشی نادرست یک بار منبع‌گیر به این ماژول سوئیچینگ زمین، باعث ایجاد وضعیت «عادی روشن» یا خرابی احتمالی مدار خواهد شد.

دوام و عملکرد صنعتی

 EJ2889 برای تحمل سختی‌های کف کارخانه‌های مدرن ساخته شده است. این محصول برای مقاومت در برابر ارتعاش با استاندارد  EN 60068-2-6 و برای مقاومت در برابر شوک با استاندارد  EN 60068-2-27 مطابقت دارد؛ بنابراین برای نصب مستقیم روی قطعات متحرک ماشین‌آلات یا در محیط‌های با ارتعاش زیاد، مانند سنگ‌شکن‌های معدنی یا فیدرهای ارتعاشی، مناسب است. درجه حفاظت IP20 آن مستلزم نصب در یک تابلو کنترل محافظت‌شده است؛ جایی که از بک‌پلین EtherCAT برای تبادل چرخه‌ای یکپارچه داده‌ها و گزارش‌دهی عیب‌یابی استفاده می‌کند.
