تولیدکننده: BECKHOFF
شماره محصول: EL3214
کشور سازنده:آلمان
نوع محصول: ترمینالهای EtherCAT
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 2000g
ابعاد: ۱۲ میلیمتر × ۱۰۰ میلیمتر × ۶۸ میلیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

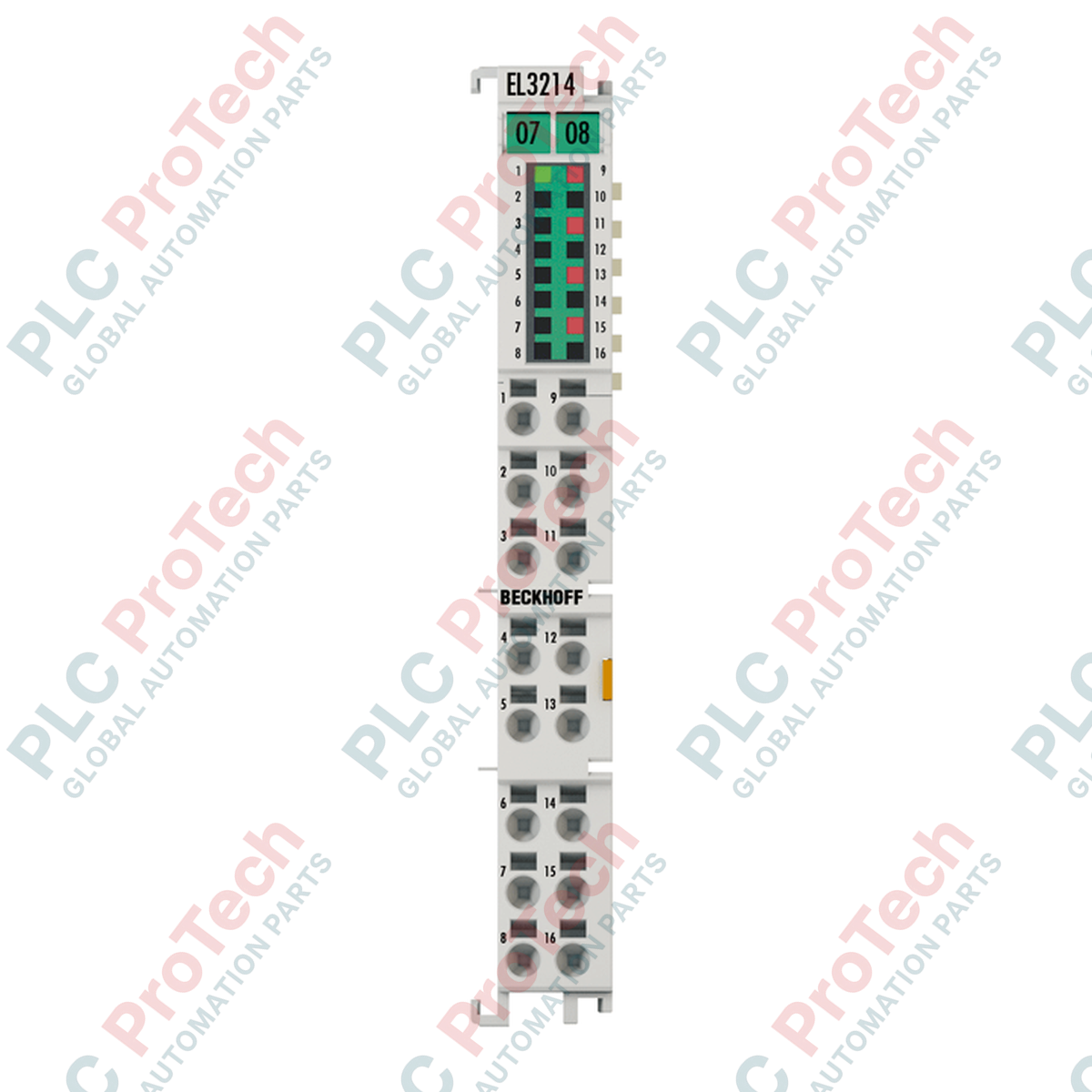

ترمینال ورودی آنالوگ Beckhoff EL3214 که برای اندازهگیری دما با دقت بالا در شبکههای EtherCAT طراحی شده است، امکان اتصال مستقیم حداکثر چهار حسگر مقاومتی را فراهم میکند. این ماژول با وضوح ۱۶ بیت، دارای محفظه بسیار فشرده ۱۲ میلیمتری با چگالی بالا (HD) و LEDهای سیگنال داخلی است و فضای حیاتی داخل تابلو کنترل را ذخیره میکند. ترمینال بهصورت پویا از فناوریهای اتصال ۲ سیمه و ۳ سیمه پشتیبانی میکند و یکپارچهسازی انعطافپذیر با حسگرهای استاندارد RTD، از جمله Pt100 و Ni100، و انواع ترانسمیترهای مقاومتی را تضمین میکند. این ترمینال که مستقیماً از طریق E-bus تغذیه میشود، نتایج اندازهگیری پایدار و خطی را با نویز کم و پایش داخلی مقدار حدی ارائه میدهد.
| پارامتر | مقدار مشخصه |
|---|---|
| سازنده | Beckhoff Automation |
| مرجع مدل | EL3214 |
| نوع محصول | ترمینال EtherCAT (محفظه با چگالی بالا) |
| تعداد ورودیها | ۴ کانال |
| تفکیکپذیری نامی | ۱۶ بیت (۰٫۱ درجه سانتیگراد بهازای هر رقم) |
| حسگرهای پشتیبانیشده | Pt100، Pt200، Pt500، Pt1000، Ni100، Ni120، Ni1000، KTY و مقاومت (۱۰ اهم تا ۴ کیلواهم) |
| محدوده اندازهگیری | -۲۰۰ تا +۸۵۰ درجه سانتیگراد (حسگرهای Pt) / -۶۰ تا +۲۵۰ درجه سانتیگراد (حسگرهای Ni) |
| خطای اندازهگیری | < +/-۰٫۵ درجه سانتیگراد (حسگرهای Pt در حالت اتصال ۴×۳ سیمه) |
| جریان اندازهگیری | < ۰٫۵ میلیآمپر (وابسته به بار/مقاومت حسگر) |
| زمان تبدیل | تقریباً ۱۷۰ میلیثانیه (تنظیمات پیشفرض) |
| فرکانس حد فیلتر ورودی | معمولاً ۱ کیلوهرتز |
| ایزولاسیون الکتریکی | ۵۰۰ ولت (E-bus / ولتاژ سیگنال) |
| مصرف جریان E-Bus | معمولاً ۱۴۰ میلیآمپر |
| محدوده دمای کاری | -۲۵ تا +۶۰ درجه سانتیگراد |
| محدوده دمای نگهداری | -۴۰ تا +۸۵ درجه سانتیگراد |
| رطوبت نسبی | ۹۵٪، بدون میعان |
| مقاومت در برابر لرزش / شوک | مطابق با EN 60068-2-6 / EN 60068-2-27 |
| درجه حفاظت / نصب | IP20 / پشتیبانی از موقعیتهای متغیر |
| ابعاد (W × ارتفاع × عمق) | ۱۲ میلیمتر × ۱۰۰ میلیمتر × ۶۸ میلیمتر |
| وزن محصول | تقریباً ۶۰ گرم |
| وزن حمل (محاسبهشده) | ۰.۲۵ کیلوگرم (شامل مواد بستهبندی) |
| تأییدیهها و نشانها | CE، UL، DNV GL |
| نوع هادی | محدوده سطح مقطع | محدوده اندازه AWG |
|---|---|---|
| هادی مفتولی (s) | ۰.۰۸ تا ۱.۵ میلیمتر² | AWG ۲۸ تا ۱۶ |
| هادی رشتهای (st) | ۰.۲۵ تا ۱.۵ میلیمتر² | AWG ۲۲ تا ۱۶ |
| هادی انعطافپذیر با وایرشو (f) | ۰.۱۴ تا ۰.۷۵ میلیمتر² | AWG ۲۶ تا ۱۹ |
| طول لختسازی | ۸ تا ۹ میلیمتر | |
EL3214 مسیر ارتقای High Density (HD) را برای نصبهایی فراهم میکند که پیشتر از ماژولهای دمایی ۲ کاناله مانند EL3202 استفاده میکردند. با وجود افزایش چشمگیر تراکم ترمینال (۴ کانال در عرض ۱۲ میلیمتر)، توجه داشته باشید که نگاشت تصویر فرایند EtherCAT متفاوت است. هنگام انتقال چیدمانهای قدیمی به ساختار EL3214، حتماً پیکربندیهای TwinCAT System Manager را بازخوانی کنید و متغیرهای PLC را دوباره نگاشت دهید.
اندازهگیریهای RTD بهشدت نسبت به اثرات خودگرمایی حساساند. EL3214 جریان اندازهگیری فعال خود را به کمتر از ۰.۵ میلیآمپر محدود میکند تا این حاشیه خطا ناچیز بماند. بااینحال، هنگام قرار دادن حسگرها در سیالات راکد یا با رسانایی ضعیف، ممکن است افستهای دمایی کوچکی رخ دهد. اگر تداخل شبکه برق (۵۰ هرتز یا ۶۰ هرتز) بر پایداری سیگنال اثر میگذارد، فیلتر دیجیتال یکپارچه را از طریق تنظیمات CoE (CANopen روی EtherCAT) مطابق فرکانس خط برق AC محلی پیکربندی کنید تا حذف نویز بهینه حاصل شود.
برای اطمینان از دقت نامی کمتر از +/-۰.۵ درجه سلسیوس در پیکربندیهای سهسیمه، هر سه سیم اتصال باید طول، جنس و سطح مقطع یکسانی داشته باشند. تفاوت مقاومت سیم بین خطوط سیگنال و جبرانسازی مستقیماً خطاهای سیستماتیک ایجاد میکند. برای مسیرهای طولانی همیشه از کابل زوجتابیده شیلددار استفاده کنید و شیلد را بلافاصله در نقطه ورود به تابلو کنترل، روی ریلهای اتصال زمین اختصاصی، زمین کنید و مطمئن شوید خود ریل DIN اتصال کمامپدانسی به زمین حفاظتی دارد.
ترمینال EL3214 را با ماژول EtherCAT مجاور روی ریل استاندارد ۳۵ میلیمتری DIN (مطابق EN 60715) همراستا کنید.
ماژول را محکم روی ریل به سمت پایین فشار دهید تا قفل دوبلِ کناری و مکانیزم قفل ریل DIN در قسمت زیرین، با صدای کلیک در جای خود قفل شوند.
هادیها را به طول لختسازی ۸ تا ۹ میلیمتر آماده کنید. یک پیچگوشتی دوسو را داخل شکاف عملگر فنری قرار دهید تا گیره ترمینال باز شود، هادی را وارد کنید و برای محکمسازی، فشار را رها کنید.
