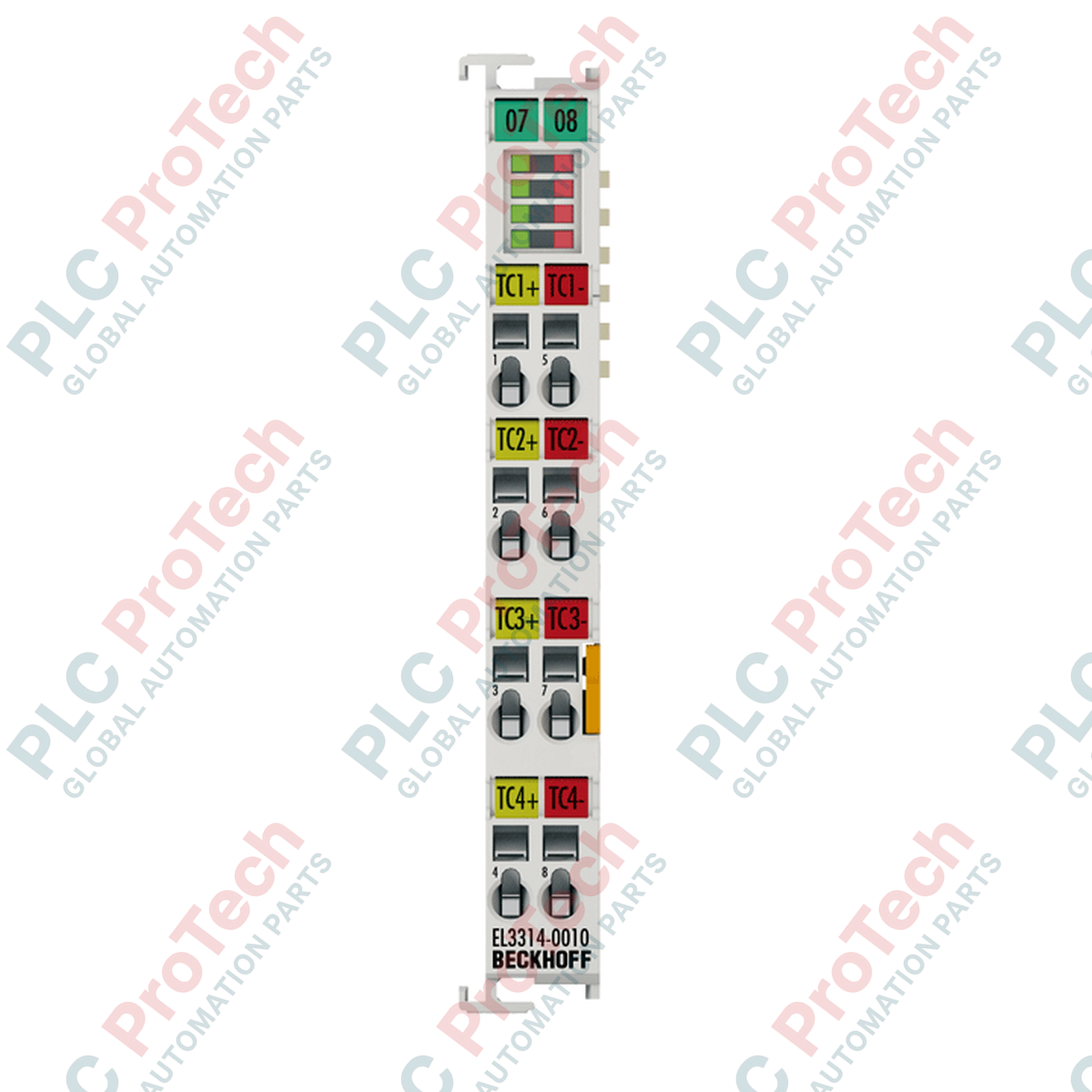

ماژول ورودی ترموکوپل 4 کاناله با دقت بالا، ترمینال EtherCAT بکهوف EL3314-0010

SKU EL3314-0010

موجود در انبار
  • 12-month warranty
  • Free returns within 30 days
  • تولیدکننده: BECKHOFF

  • شماره محصول: EL3314-0010

  • کشور سازنده:آلمان

  • نوع محصول: ترمینال‌های EtherCAT

  • پرداخت: حواله بانکی (T/T)، وسترن یونیون

  • وزن: 2000g

  • ابعاد: ۱۲ میلی‌متر × ۱۰۰ میلی‌متر × ۶۸ میلی‌متر

  • بندر حمل و نقل: شیامن

  • گارانتی: ۱۲ ماه

توضیحات

پردازش اندازه‌گیری‌های دمایی با دقت بالا در شبکه‌های کنترل توزیع‌شده، به رابط‌سازی مستحکم حسگر و ایزولاسیون کامل الکتریکی نیاز دارد. Beckhoff EL3314-0010 یک ترمینال ورودی آنالوگ 4 کاناله با دقت بالا است که برای اتصال مستقیم ترموکوپل‌های استاندارد به سامانه ورودی/خروجی EtherCAT طراحی شده است. این ماژول با مبدل آنالوگ‌به‌دیجیتال دلتا-سیگمای 24 بیتی و وضوح بالا، دقت اندازه‌گیری بسیار ظریف، فیلترگذاری دیجیتال و پارامترهای قابل پیکربندی از طریق نرم‌افزار را فراهم می‌کند. این ماژول با فرم‌فاکتور جمع‌وجور 12 میلی‌متری، به‌راحتی به ریل‌های استاندارد DIN متصل می‌شود؛ برق را مستقیماً از E-bus یکپارچه می‌گیرد و سیگنال‌های حساس میدان را از الکترونیک سامانه ایزوله می‌کند.

ویژگی‌ها

  • چهار کانال ورودی آنالوگ تفاضلی مستقل برای اندازه‌گیری دمای ترموکوپل.
  • وضوح دیجیتالی‌سازی 24 بیتی با دقت بالا و فیلترگذاری قابل تنظیم مبتنی بر میان‌افزار.
  • پشتیبانی همگانی از ترموکوپل با قابلیت استفاده از حسگرهای نوع B، C، E، J، K، L، N، R، S، T و U.
  • جبران‌سازی یکپارچه اتصال سرد (با پیکربندی داخلی یا خارجی) برای اندازه‌گیری‌های پایدار در شرایط متغیر دمای محیط.
  • تشخیص قطع مدار (پارگی سیم) به‌صورت جداگانه برای هر کانال، جهت اطمینان از یکپارچگی عملیاتی و ایمنی سامانه.
  • رابط ارتباطی E-bus با تأخیر کم برای پردازش بلادرنگ PLC.

کاربردها

  • مدیریت دقیق پروفایل حرارتی در سامانه‌های نیمه‌رسانا و کوره‌های صنعتی.
  • ردیابی دما در چند ناحیه از مخازن راکتورهای شیمیایی و خطوط اکستروژن پلاستیک.
  • پایش عیب‌یابی در دنیای واقعی، در سلول‌های آزمایش موتور و محفظه‌های شبیه‌سازی محیطی.
  • زیرسیستم‌های خودکار تهویه مطبوع و مدیریت ساختمان که به بازخورد دمایی مطمئن از حلقه مرکزی نیاز دارند.

مشخصات فنی

سازنده Beckhoff Automation
شماره کالا / SKU EL3314-0010
تعداد ورودی‌ها 4 کانال
نوع سیگنال تفاضلی
نوع فناوری اندازه‌گیری دما (ترموکوپل)
انواع ترموکوپل پشتیبانی‌شده انواع B، C، E، J، K، L، N، R، S، T، U (پیش‌فرض: نوع K)
محدوده اندازه‌گیری ولتاژ +/-78 mV
عدم قطعیت ولتاژ < +/-0.06% (در +/-78 mV، دمای محیط 23 درجه سانتی‌گراد)
وضوح 24 بیت (نمایش قابل پیکربندی: 0.1 / 0.01 / 0.001 درجه سانتی‌گراد یا 10 نانوولت به‌ازای هر رقم)
فرکانس فیلتر ورودی معمولاً 1 kHz
زمان تبدیل حدود 1.6 ثانیه تا 5 میلی‌ثانیه (قابل پیکربندی، مقدار پیش‌فرض حدود 110 میلی‌ثانیه است)
مصرف جریان E-bus معمولاً 200 mA
ایزولاسیون الکتریکی 500 V (ولتاژ E-bus / سیگنال)
اتصال سیم‌کشی روش دوسیمه، تحریک فنری گیره قفسی
سطح مقطع سیم توپر 0.08 تا 2.5 mm² (AWG 28-14)
سطح مقطع سیم دارای وایرشو 0.14 تا 1.5 mm² (AWG 26-16)
طول لخت‌کردن سیم 8 تا 9 mm
دمای کاری 0 تا +55 degC
دمای نگهداری -25 تا +85 degC
رطوبت نسبی 95%، بدون میعان
درجه حفاظت IP20
تأییدیه‌ها / انطباق CE, UL, ATEX (II 3 G Ex nA IIC T4 Gc)
ابعاد (W x H x D) 12 mm x 100 mm x 68 mm
وزن خالص 60 g
وزن ارسالی (محاسبه‌شده) 0.15 kg

بینش‌های مهندسی تجربی

مدل‌های جایگزین و سازگاری

EL3314-0010 در مقایسه با EL3314 استاندارد، کالیبراسیون دقیق‌تری دارد و برای کاربردهایی مناسب است که در آن‌ها باید گرادیان‌های حرارتی به انحرافات کمتر از یک درجه محدود شوند. مطمئن شوید که پروفایل پیکربندی TwinCAT کنترلر برای استفاده از فایل تعریف سخت‌افزار XML ویژه «-0010» تنظیم شده باشد. نسخه‌های قدیمی‌تر میان‌افزار ممکن است این ماژول را به‌عنوان EL3314 استاندارد شناسایی کنند و در نتیجه نمایش گسترده پارامترهای 24-bit غیرفعال شود.

اشتباهات رایج در کاربرد و نکات مهندسی

با اینکه جبران‌سازی اتصال سرد داخلی پایداری بالایی دارد، قرار دادن ماژول در کنار واحدهای تولیدکننده گرمای زیاد، مانند منابع تغذیه سامانه یا کوپلرهای باس روی ریل DIN، باعث رانش حرارتی موضعی می‌شود. برای دستیابی به دقت مطلق، یک ترمینال فاصله‌گذار فیزیکی (مانند EL9011 یا یک جداکننده غیرفعال) بین EL3314-0010 و ماژول‌های پُربار قرار دهید تا گردش هوای محیط پایدار بماند.

نکات راه‌اندازی و سیم‌کشی

همیشه از کابل رابط ترموکوپل زوج‌تابیده با کلاس آلیاژی متناسب استفاده کنید. کابل‌های حسگر را دور از کابل‌های برق درایو فرکانس متغیر (VFD) عبور دهید. اگرچه این ترمینال دارای فیلتر محدودکننده آنالوگ 1 kHz است، نویز الکترومغناطیسی همچنان می‌تواند از انتگرال‌گیر دلتا-سیگما عبور کند، اگر خطوط در مسافت‌های طولانی به‌موازات مسیرهای جریان متناوب پُرجریان قرار گیرند.

دستورالعمل‌های نصب

هشدار بسیار مهم: پیش از نصب، جابه‌جایی یا برداشتن هر ماژولی، مطمئن شوید که برق کل سامانه ریل DIN کاملاً قطع شده است. کار روی شبکه‌های دارای قابلیت تعویض در حالت روشن، بدون اطمینان از قطع برق، ممکن است به کنتاکت‌های حساس منطق 5V در امتداد E-bus آسیب بزند و مدارهای کالیبراسیون ترموکوپل را برای همیشه مختل کند.
1
اتصالات زبانه و شیار کناری EL3314-0010 را با ترمینال EtherCAT مجاور روی ریل DIN 35 mm هم‌راستا کنید.
2
محکم به سمت پایین فشار دهید تا سازوکار قفل‌کننده به‌طور ایمن روی پروفیل ریل DIN چفت شود. از اتصال مناسب کنتاکت‌های باس اطمینان حاصل کنید.
3
سر سیم‌های ترموکوپل را دقیقاً به اندازه 8 یا 9 mm لخت کنید. یک پیچ‌گوشتی کوچک را داخل شیار آزادسازی سیم قرار دهید تا گیره فنری قفسی فعال شود.
4
هادی را وارد کنید، کشش فنر را آزاد کنید و سیم را به‌آرامی بکشید تا از گیرکردن فیزیکی آن مطمئن شوید. این کار را برای همه کانال‌های موردنیاز تکرار کنید.

FAQ

این ترموکوپل از چه نوع‌هایی پشتیبانی می‌کند؟

از نوع‌های B، C، E، J، K، L، N، R، S، T و U پشتیبانی می‌کند و نوع K به‌عنوان پیکربندی پیش‌فرض کارخانه فعال است.

تفاوت اصلی عملکرد EL3314-0010 با EL3314 استاندارد چیست؟

EL3314-0010 برای کاربردهای حرارتی با دقت بالا بهینه‌سازی شده است و از وضوح ۲۴ بیتی بهره می‌برد که در مقایسه با مدل‌های دارای وضوح کمتر، امکان نمایش دیجیتالی با دقت کمتر از یک میلی‌درجه را فراهم می‌کند.

آیا این ترمینال به حسگر خارجی اتصال سرد نیاز دارد؟

خیر، این ترمینال به جبران‌سازی داخلی اتصال سرد مجهز است. بااین‌حال، در صورت نیاز بر اساس چیدمان کاربرد، می‌توان حسگرهای خارجی اتصال سرد را از طریق پارامترهای CoE پیکربندی کرد.

ماژول چگونه تغذیه می‌شود و جریان مصرفی آن چقدر است؟

ماژول مستقیماً از طریق E-bus (صفحه پشتی) رک EtherCAT تغذیه می‌شود و جریان کاری معمول آن ۲۰۰ میلی‌آمپر است.
