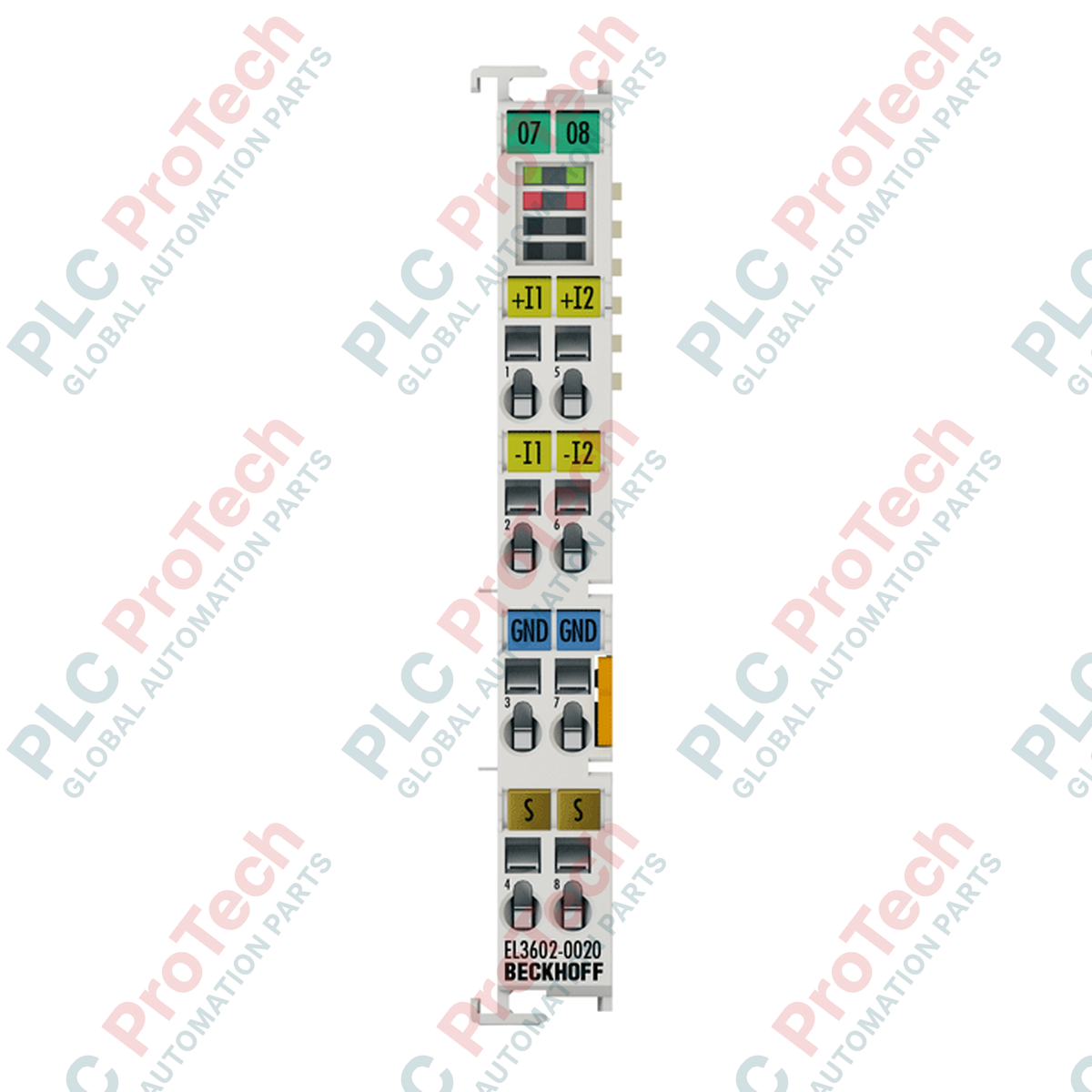

BECKHOFF EL3602-0020 ترمینال EtherCAT، ماژول ورودی آنالوگ ۲ کاناله

Q: چه محدودههای ولتاژ ورودی توسط Beckhoff EL3602-0020 پشتیبانی میشوند؟

محدودههای ورودی قابل پارامترگذاری هستند و از سیگنالهای تفاضلی ±۱۰ ولت، ±۵ ولت، ±۲٫۵ ولت و ±۱٫۲۵ ولت پشتیبانی میکنند.

Q: آیا این ماژول به کالیبراسیون دستی در محل نیاز دارد؟

خیر، EL3602-0020 در کارخانه توسط Beckhoff کالیبره میشود تا دقت اندازهگیری از همان ابتدا تضمین شود.

Q: مصرف جریان E-bus برای این ترمینال چقدر است؟

مصرف جریان معمول ماژول از طریق E-bus برابر با ۱۹۰ میلیآمپر است.

SKU EL3602-0020

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: BECKHOFF
شماره محصول: EL3602-0020
کشور سازنده:آلمان
نوع محصول: ترمینال‌های EtherCAT
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 60g
ابعاد: ۱۲ میلی‌متر × ۱۰۰ میلی‌متر × ۶۸ میلی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

وظایف اندازه‌گیری دقیق به دریافت پایدار داده با وضوح بالا نیاز دارند و ترمینال ورودی آنالوگ EL3602-0020 این قابلیت را فراهم می‌کند. این ماژول با دقت بالا، سیگنال‌های ولتاژ تفاضلی را در محدوده‌های قابل پارامترگذاری ۱۰- تا ۱۰+ ولت، ۵- تا ۵+ ولت، ۲٫۵- تا ۲٫۵+ ولت و ۱٫۲۵- تا ۱٫۲۵+ ولت پردازش می‌کند. این ترمینال EtherCAT با ارائه وضوح یکپارچه ۲۴ بیتی (شامل علامت) و ایزولاسیون الکتریکی ۵۰۰ ولتی بین E-bus و کانال‌های سیگنال، حداقل تداخل نویز و یکپارچگی استثنایی سیگنال را در محیط‌های صنعتی demanding تضمین می‌کند.

هر واحد در کارخانه کالیبره می‌شود و عملکردی با دقت بالا را بدون نیاز به کالیبراسیون فوری در محل فراهم می‌کند. این ماژول که برای معماری سامانه Beckhoff EtherCAT ساخته شده است، از طریق بک‌پلین E-bus به‌طور یکپارچه متصل می‌شود و از توپولوژی‌های متنوع PLC و کنترل توزیع‌شده در صنایع سنگین، سلول‌های اتوماسیون و میزهای آزمون پیشرفته پشتیبانی می‌کند.

ویژگی‌ها

دو ورودی آنالوگ تفاضلی مستقل با کالیبراسیون کارخانه‌ای دقیق.
محدوده‌های ولتاژ ورودی قابل پارامترگذاری برای سازگاری با انواع حسگرها.
وضوح بسیار بالای ۲۴ بیتی برای دریافت سیگنال در سطح میکروولت.
پایش یکپارچه مقدار حدی و تنظیمات فیلتر قابل انتخاب.
تغذیه‌شده از طریق E-bus با مصرف جریان معمول ۱۹۰ میلی‌آمپر.
فناوری تفاضلی با فرکانس قطع فیلتر ورودی ۳ کیلوهرتز.

کاربردها

پایش تولید برق و آزمون توربین
سامانه‌های اندازه‌گیری نیروی، وزن و گشتاور با دقت بالا
تله‌متری پالایشگاه‌های نفت و گاز و اتوماسیون فرایند
میزهای آزمون تحقیق و توسعه که به ثبت داده با وضوح بالا نیاز دارند

مشخصات فنی

تولیدکننده	Beckhoff
مدل / شماره قطعه	EL3602-0020
تعداد ورودی‌ها	2 (تفاضلی)
محدوده‌های ولتاژ سیگنال	-10 تا +10 ولت، -5 تا +5 ولت، -2.5 تا +2.5 ولت، -1.25 تا +1.25 ولت
تفکیک‌پذیری	24 بیت (شامل علامت)
زمان تبدیل	20 میلی‌ثانیه به‌صورت پیش‌فرض (قابل پیکربندی از 1 تا 400 میلی‌ثانیه)
خطای اندازه‌گیری	کمتر از +/-0.01 درصد در دمای 25 درجه سانتی‌گراد، فیلتر 50 هرتز (نسبت به مقدار تمام‌مقیاس)
فرکانس حدی فیلتر ورودی	3 کیلوهرتز
مقاومت داخلی	بیش از 200 کیلو‌اهم
ولتاژ حالت مشترک (UCM)	حداکثر 35 ولت
ایزولاسیون الکتریکی	500 ولت (E-bus / ولتاژ سیگنال)
مصرف جریان (E-bus)	معمولاً 190 میلی‌آمپر
تضعیف کراس‌تاک	بیش از 60 دسی‌بل
دمای کاری	0 تا +50 درجه سانتی‌گراد
دمای نگهداری	-25 تا +85 درجه سانتی‌گراد
رطوبت نسبی	95 درصد، بدون میعان
ابعاد (W x H x D)	12 mm x 100 mm x 68 mm
وزن	تقریباً 60 گرم

اتصالات و رابط‌ها

نوع اتصال	مشخصات فنی
فناوری سیم‌کشی	عملکرد فنر با پیچ‌گوشتی
هادی جامد (s)	0.08 تا 2.5 mm2 (AWG 28 تا 14)
هادی رشته‌ای (st)	0.08 تا 2.5 mm2 (AWG 28 تا 14)
هادی انعطاف‌پذیر با وایرشو (f)	0.14 تا 1.5 mm2 (AWG 26 تا 16)
طول لخت‌کردن سیم	8 تا 9 میلی‌متر

راهنمای نصب

به‌صورت عمودی یا افقی روی ریل DIN استاندارد 35 میلی‌متری (مطابق EN 60715) با مکانیزم قفل نصب شود.
هنگام نصب ترمینال‌ها در کنار یکدیگر، از درگیرشدن کامل اتصال شیار و زبانه اطمینان حاصل کنید.
برای بهینه‌سازی مصونیت در برابر نویز در اندازه‌گیری‌های دقیق 24 بیتی، برای همه خطوط سیگنال تفاضلی از کابل‌های زوج تابیده شیلددار استفاده کنید.
برای رعایت محدوده دمای کاری 0 تا +50 درجه سانتی‌گراد، فضای تهویه مناسب را درون تابلو حفظ کنید.

انطباق و گواهی‌ها

CE
UL
ATEX: II 3 G Ex nA IIC T4 Gc
مصونیت/انتشار EMC: EN 61000-6-2 / EN 61000-6-4
مقاومت در برابر ارتعاش/شوک: EN 60068-2-6 / EN 60068-2-27

FAQ

رزولوشن اندازه‌گیری اصلی EL3602-0020 چیست؟

EL3602-0020 دارای رزولوشن ۲۴ بیتی با دقت بالا (شامل علامت) است که پردازش بسیار دقیق ولتاژ آنالوگ را امکان‌پذیر می‌کند.

چه محدوده‌های ولتاژ ورودی توسط Beckhoff EL3602-0020 پشتیبانی می‌شوند؟

محدوده‌های ورودی قابل پارامترگذاری هستند و از سیگنال‌های تفاضلی ±۱۰ ولت، ±۵ ولت، ±۲٫۵ ولت و ±۱٫۲۵ ولت پشتیبانی می‌کنند.

آیا این ماژول به کالیبراسیون دستی در محل نیاز دارد؟

خیر، EL3602-0020 در کارخانه توسط Beckhoff کالیبره می‌شود تا دقت اندازه‌گیری از همان ابتدا تضمین شود.

مصرف جریان E-bus برای این ترمینال چقدر است؟

مصرف جریان معمول ماژول از طریق E-bus برابر با ۱۹۰ میلی‌آمپر است.

آیا EL3602-0020 برای مکان‌های خطرناک دارای گواهی است؟

بله، این محصول دارای گواهی ATEX با علامت Ex زیر است: II 3 G Ex nA IIC T4 Gc.
