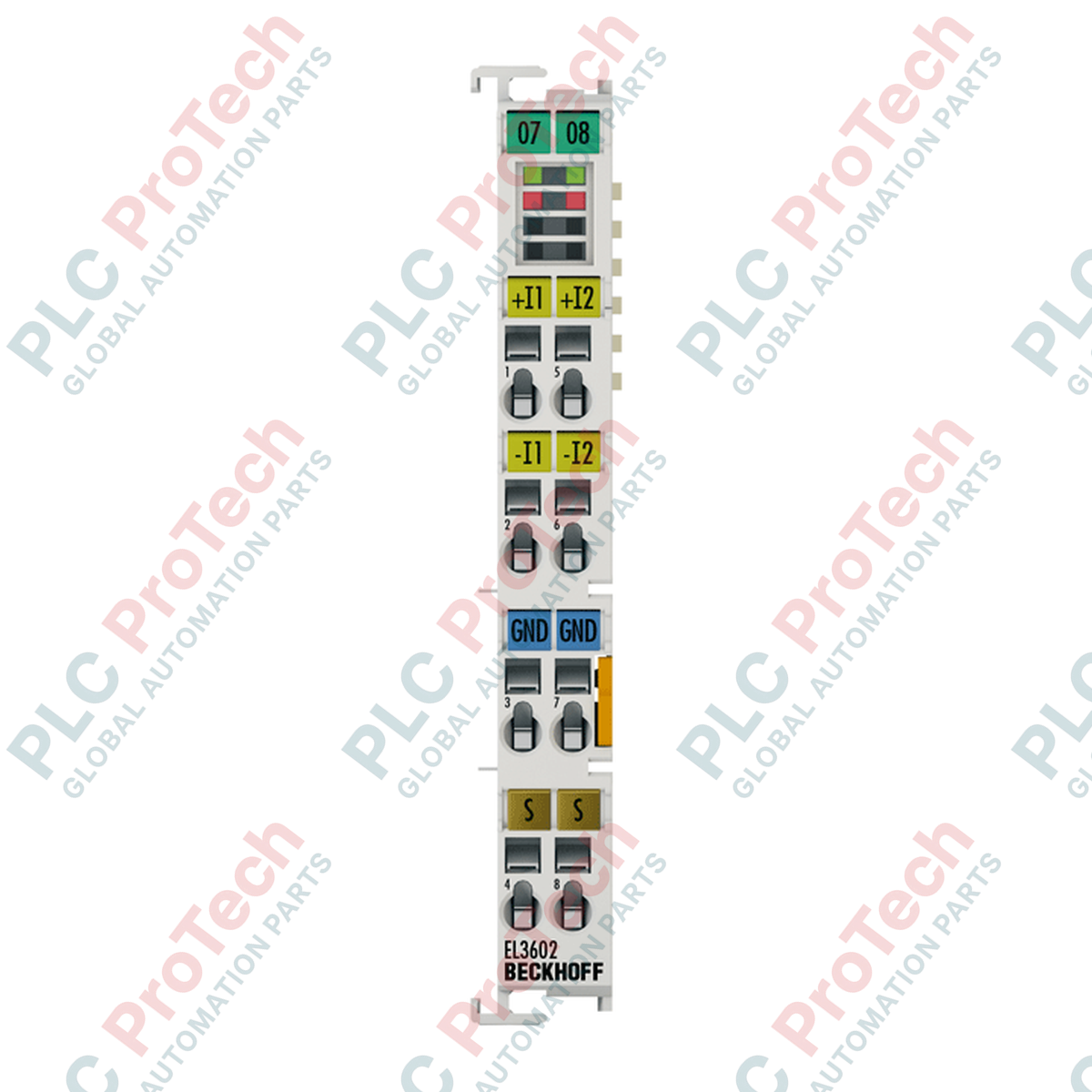

Beckhoff EL3602 برای اندازهگیری دقیق ولتاژ در ساختارهای کنترل خودکار طراحی شده است و یک ترمینال ورودی آنالوگ دوکاناله است که بر پایه پروتکل EtherCAT کار میکند. این ماژول دقیق، سیگنالهای ورودی تفاضلی را در چندین محدوده ولتاژ قابل تنظیم توسط کاربر پردازش میکند و تفکیکپذیری ۲۴ بیتی قابلاعتمادی را به سامانه کنترل مرکزی ارائه میدهد. این ماژول که برای کاربردهای نیازمند صحت استثنایی سیگنال بهینهسازی شده است، از ایزولاسیون الکتریکی و فیلترهای یکپارچه مقاوم برای مدیریت نویز الکتریکی در محیطهای صنعتی چالشبرانگیز بهره میبرد.
| پارامتر مشخصات | مقدار |
|---|---|
| سازنده | Beckhoff |
| سری مدل | EL3602 (سری ترمینال EtherCAT) |
| تعداد ورودیها | ۲ (تفاضلی) |
| محدودههای ولتاژ سیگنال | -۱۰ تا +۱۰ ولت، -۵ تا +۵ ولت، -۲٫۵ تا +۲٫۵ ولت، -۱٫۲۵ تا +۱٫۲۵ ولت |
| تفکیکپذیری | ۲۴ بیت (شامل علامت) |
| مقاومت داخلی | بیش از ۲۰۰ کیلواهم |
| فرکانس حدی فیلتر ورودی | ۳ کیلوهرتز |
| مصرف جریان E-bus | معمولاً ۱۹۰ میلیآمپر |
| ولتاژ حالت مشترک (Ucm) | حداکثر ۳۵ ولت |
| کاهش تداخل متقابل | بیش از ۶۰ دسیبل |
| ایزولاسیون الکتریکی | ۵۰۰ ولت (ولتاژ E-bus / سیگنال) |
| دمای کاری | -۲۵ تا +۶۰ درجه سانتیگراد |
| دمای نگهداری | -۴۰ تا +۸۵ درجه سانتیگراد |
| رطوبت نسبی | ۹۵ درصد، بدون میعان |
| درجه حفاظت | IP20 |
| تأییدیهها و علائم | CE، UL، ATEX (II 3 G Ex nA IIC T4 Gc) |
| ابعاد محفظه | ۱۲ میلیمتر × ۱۰۰ میلیمتر × ۶۸ میلیمتر |
| وزن خالص ماژول | 60 g |
| وزن حمل (محاسبهشده) | ۰٫۱۵ کیلوگرم |
| ابعاد بستهبندی (محاسبهشده) | ۱۲۰ میلیمتر × ۸۰ میلیمتر × ۲۵ میلیمتر |
| کشور سازنده | آلمان |
| نقطه اتصال | تخصیص سیگنال (کانال ۱) | نقطه اتصال | تخصیص سیگنال (کانال ۲) |
|---|---|---|---|
| 1 | ورودی + | 2 | ورودی + |
| 5 | ورودی - | 6 | ورودی - |
| 3 | شیلد | 7 | شیلد |
| 4 | زمین آنالوگ (AGND) | 8 | زمین آنالوگ (AGND) |
هنگام تعویض یا یکپارچهسازی EL3602، نسخهٔ نرمافزار TwinCAT و فایلهای فعال توضیف دستگاه EtherCAT (ESI) را بررسی کنید. EL3602 از پیکربندی پویا از طریق متغیرهای CoE (CAN over EtherCAT) پشتیبانی میکند. اطمینان حاصل کنید سیستمهای قدیمی که برای گزینهٔ کالیبرهشدهٔ EL3602-0010 طراحی شدهاند بررسی شوند، زیرا ضرایب مقیاسگذاری و کالیبراسیون در برنامهٔ PLC متفاوت هستند. هنگام استفاده از چندین ماژول سری EL، بررسی کنید مجموع بودجهٔ جریان E-bus از محدودیتهای کوپلر یا ترمینال تغذیه فراتر نرود؛ EL3602 بهطور پیوسته 190 mA از E-bus مصرف میکند.
ولتاژ حالت مشترک (Ucm) باید نسبت به زمین داخلی E-bus اکیداً کمتر از 35 V نگه داشته شود تا از خطاهای اندازهگیری و آسیب احتمالی جلوگیری شود. حلقههای زمین منبع اصلی دریفت در کاربردهای 24 بیتی هستند. هنگام اندازهگیری منابع ولتاژ شناور، مطمئن شوید ترمینال AGND به یک مرجع تمیز و پایدار سیستم متصل است تا از حرکت ورودیهای تفاضلی به سمت اشباع جلوگیری شود. همچنین پس از روشن کردن تابلو، یک دورهٔ پایدارسازی حرارتی ۱۵ دقیقهای در نظر بگیرید تا مرجع داخلی به تعادل برسد و پایداری وضوح 24 بیتی تضمین شود.
برای همه سیگنالهای آنالوگ از کابل زوجتابیدهٔ شیلددار استفاده کنید. برای بهترین عملکرد در فرکانسهای بالا، شیلد باید مستقیماً در ترمینال (ترمینال 3 یا 7) متصل شود. در محیطهای دارای تداخل زیاد، با استفاده از مدیر سیستم TwinCAT، فیلتر ناچ 50 Hz یا 60 Hz را در ثباتهای CoE ماژول فعال کنید. این کار نویز خطوط برق را بهطور چشمگیری تضعیف میکند و دقت اندازهگیری بسیار پایین ماژول را حفظ میکند.
هشدار حیاتی
همیشه پیش از نصب یا خارج کردن ترمینالها، منبع تغذیه کل ایستگاه EtherCAT را ایزوله کنید. قطع نکردن برق E-bus ممکن است به پینهای تماس داخلی آسیب برساند یا باعث اختلال در ارتباطات سیستم شود.
ترمینال را روی ریل DIN سیوپنجمیلیمتری (مطابق EN 60715) تراز کنید و با استفاده از شیار و زبانهٔ اتصال، آن را بلغزانید تا به ماژول مجاور قفل شود.
ترمینال را به سمت جلو فشار دهید تا ضامن نارنجی بهطور ایمن روی ریل چفت شود.
برای سیمکشی اتصالات، پیچگوشتی دوسو را داخل دهانههای فنری ترمینال وارد کنید. هادیهای تکرشته یا افشان (۰٫۰۸ تا ۲٫۵ mm2، AWG 28-14) باید دقیقاً به طول ۸ تا ۹ میلیمتر لخت شوند.
پیش از اعمال توان کامل منطقی سیستم، وضعیت اتصال را با استفاده از LEDهای یکپارچه بررسی کنید.
