EL3612

BECKHOFF

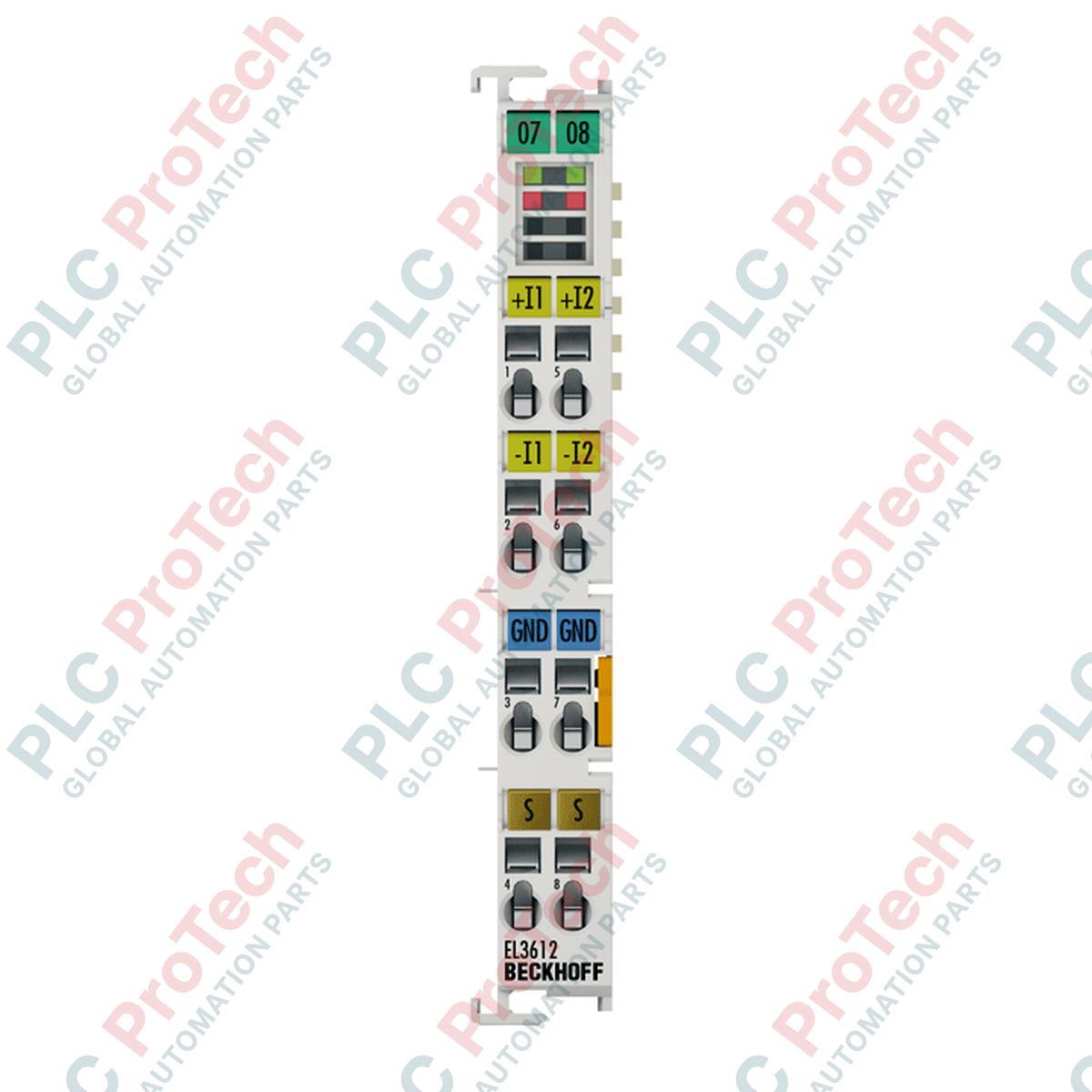

ترمینال EtherCAT مدل BECKHOFF EL3612

SKU EL3612

موجود در انبار
  • 12-month warranty
  • Free returns within 30 days
  • تولیدکننده: BECKHOFF
  • شماره محصول: EL3612
  • Origin آلمان
  • نوع محصول: ترمینال‌های EtherCAT
  • پرداخت: حواله بانکی (T/T)، وسترن یونیون
  • وزن: 2.0 kg
  • ابعاد: 12 mm x 100 mm x 68 mm
  • بندر حمل و نقل: شیامن
  • گارانتی: ۱۲ ماه

Tags

EtherCAT Terminals
تعداد
Call sales Contact

Product Description

توضیحات

BECKHOFF EL3612 یک ترمینال ورودی آنالوگ ۲ کاناله است که برای اندازه‌گیری دقیق جریان در سیستم‌های اتوماسیون EtherCAT طراحی شده است. این ترمینال با بهره‌گیری از فناوری ورودی تفاضلی، سیگنال‌های ۰ تا ۲۰ میلی‌آمپر را با وضوح ۲۴ بیت پردازش می‌کند و برای وظایف صنعتی اندازه‌گیری و کنترل که به دقت بسیار بالا نیاز دارند مناسب است.

ارتباطات سیستم و تأمین توان داخلی مستقیماً از طریق گذرگاه E انجام می‌شوند و یکپارچه‌سازی روان دستگاه را در مجموعه‌های ترمینالی ماژولار امکان‌پذیر می‌کنند. این دستگاه دارای زمان‌های تبدیل قابل پیکربندی، فرکانس‌های قطع فیلتر ورودی قابل انتخاب و قابلیت‌های تشخیصی است و به مهندسان اجازه می‌دهد ویژگی‌های پردازش سیگنال را با نیازهای کاربردی خاص تطبیق دهند.

ویژگی‌ها

  • دو کانال ورودی آنالوگ تفاضلی برای سیگنال‌های جریان ۰ تا ۲۰ میلی‌آمپر
  • اندازه‌گیری با دقت بالا و وضوح ۲۴ بیتی شامل بیت علامت
  • زمان تبدیل قابل پیکربندی از ۱ تا ۴۰۰ میلی‌ثانیه
  • فرکانس قطع فیلتر ورودی قابل انتخاب تا ۳ کیلوهرتز
  • طراحی ترمینال با تغذیه از گذرگاه E و ایزولاسیون الکتریکی یکپارچه بین کانال‌ها و گذرگاه E
  • محفظه پلی‌کربناتی فشرده مجهز به LEDهای سیگنال برای پایش وضعیت عملیاتی

کاربردها

  • پایش و کنترل دقیق فرایندهای صنعتی
  • دریافت سیگنال حسگر در جایگاه‌های آزمون و سیستم‌های اتوماسیون آزمایشگاهی
  • کاربردهای ثبت داده که به دقت اندازه‌گیری بالایی نیاز دارند
  • سیستم‌های اتوماسیون ماشین‌سازی مبتنی بر شبکه‌های EtherCAT

مشخصات فنی

عمومی

پارامتر مشخصات
تولیدکننده BECKHOFF
مدل دقیق EL3612
نوع محصول ترمینال EtherCAT
تعداد ورودی‌ها ۲ (تفاضلی)
کشور مبدأ آلمان

الکتریکی

پارامتر مشخصات
نوع سیگنال جریان تفاضلی
جریان سیگنال ۰…۲۰ میلی‌آمپر
منبع تغذیه از طریق گذرگاه E
مصرف جریان گذرگاه E معمولاً ۱۹۰ میلی‌آمپر
مقاومت داخلی معمولاً ۸۵ اهم + ولتاژ دیود
ولتاژ حالت مشترک UCM حداکثر ۱۰ ولت
ایزولاسیون الکتریکی 500 ولت (ولتاژ E-bus/سیگنال)

عملکرد

پارامتر مشخصات
تفکیک‌پذیری 24 بیت (شامل علامت)
زمان تبدیل 1…400 میلی‌ثانیه، قابل پیکربندی
خطای اندازه‌گیری < ±0.01٪ در 25 درجه سلسیوس (نسبت به مقدار تمام‌مقیاس، فیلتر 50 هرتز)
فرکانس قطع فیلتر ورودی 3 کیلوهرتز
تضعیف هم‌شنوی > 60 دسی‌بل

مشخصات مکانیکی و محیطی

پارامتر مشخصات
شکل ساختاری محفظه ترمینال فشرده با LEDهای سیگنال
جنس پلی‌کربنات
ابعاد (عرض × ارتفاع × عمق) 12 میلی‌متر × 100 میلی‌متر × 68 میلی‌متر
وزن خالص تقریباً 60 گرم
نصب روی ریل DIN 35 میلی‌متری، منطبق با EN 60715 و دارای قفل
درجه حفاظت IP20
محدوده دمای کاری -25…+60 درجه سلسیوس
محدوده دمای نگهداری -40…+85 درجه سلسیوس
رطوبت نسبی 95٪، بدون میعان
مقاومت در برابر لرزش/ضربه مطابق با EN 60068-2-6 / EN 60068-2-27
مصونیت/انتشار EMC مطابق با EN 61000-6-2 / EN 61000-6-4

فناوری اتصال

پارامتر مشخصات
سطح مقطع اتصال هادی تک‌رشته‌ای (s) 0.08…2.5 میلی‌متر² (AWG 28…14)
سطح مقطع اتصال هادی افشان (st) 0.08…2.5 میلی‌متر² (AWG 28…14)
سطح مقطع اتصال با وایرشو (f) 0.14…1.5 میلی‌متر² (AWG 26…16)
طول لخت‌کردن 8…9 میلی‌متر

راهنمای نصب

  1. پیش از انجام هرگونه کار مکانیکی یا الکتریکی، اطمینان حاصل کنید که کل سیستم کنترل به‌طور ایمن خاموش و از منبع انرژی الکتریکی جدا شده است.
  2. محفظه ترمینال BECKHOFF EL3612 و نقاط اتصال آن را از نظر هرگونه نشانه آسیب حمل‌ونقل بررسی کنید.
  3. ترمینال را روی ریل DIN استاندارد 35 میلی‌متری منطبق با EN 60715 نصب کنید و مطمئن شوید مکانیزم قفل به‌طور ایمن درگیر شده است.
  4. حسگرهای میدانی را با استفاده از هادی‌های تک‌رشته‌ای یا افشان، با رعایت طول لخت‌کردن مناسب و استفاده از وایرشو در موارد لازم، به نقاط ترمینال مناسب متصل کنید.
  5. اطمینان حاصل کنید که تمام سیم‌کشی سیگنال و اتصالات شیلد مطابق مقررات برق محلی و الزامات EMC هستند.
  6. شبکه EtherCAT را روشن کنید و پیش از آغاز بهره‌برداری عادی از سیستم، عملکرد صحیح LEDهای تشخیصی را از طریق محیط مهندسی TwinCAT بررسی کنید.
Shipping &amp; Returns

Global Express Shipping

  • Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
  • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
  • Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

  • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
  • 12-Month Warranty: Every industrial component is backed by our technical warranty.
FAQ
What are the primary electrical specifications and input channels of the BECKHOFF EL3612?
The BECKHOFF EL3612 is a 2-channel analog input terminal designed specifically for processing differential 0 to 20 mA current signals. It features an internal resistance of typically 85 ohms plus diode voltage and supports a maximum common-mode voltage of 10 V. The unit ensures robust operation with a 500 V electrical isolation between the E-bus and the signal voltage.
What kind of measurement precision and resolution does the BECKHOFF EL3612 offer?
The BECKHOFF EL3612 provides an exceptionally high resolution of 24 bits including the sign for precise analog measurements. It delivers a measuring error of less than ±0.01% at 25 degrees Celsius relative to the full scale value using a 50 Hz filter. Furthermore, engineers can configure the conversion time from 1 to 400 ms and utilize an input filter limit frequency of up to 3 kHz.
How is the BECKHOFF EL3612 powered and integrated into an automation network?
The BECKHOFF EL3612 draws its power directly through the E-bus with a typical current consumption of 190 mA. It integrates seamlessly into modular EtherCAT terminal assemblies and mounts easily onto standard 35 mm DIN rails conforming to EN 60715. Signal status monitoring is conveniently handled via integrated LEDs on the compact polycarbonate housing.
What are the environmental and physical limitations of the BECKHOFF EL3612 terminal?
The BECKHOFF EL3612 operates reliably in ambient temperatures ranging from -25 to +60 degrees Celsius and can be stored safely between -40 and +85 degrees Celsius. It is built within a compact IP20-rated polycarbonate enclosure measuring 12 mm by 100 mm by 68 mm with a net weight of approximately 60 grams. The device also complies with strict industrial standards for vibration, shock resistance, and EMC immunity.
Reviews

More from this brand

ماژول I/O جعبه‌ای EtherCAT P مدل EPP2328-0002 از BECKHOFF
EPP2328-0002ماژول I/O جعبه‌ای EtherCAT P مدل EPP2328-0002 از BECKHOFF
ترمینال ورودی دیجیتال TwinSAFE EtherCAT مدل EL1904 از BECKHOFF
EL1904ترمینال ورودی دیجیتال TwinSAFE EtherCAT مدل EL1904 از BECKHOFF
رایانه صنعتی توکار CX5020-N031-0002 از BECKHOFF با پردازنده Intel Atom Z530
CX5020-N031-0002رایانه صنعتی توکار CX5020-N031-0002 از BECKHOFF با پردازنده Intel Atom Z530
ماژول رابط سیستم اترنت مدل CX1030-N060 از BECKHOFF
CX1030-N060ماژول رابط سیستم اترنت مدل CX1030-N060 از BECKHOFF

EL3612

Stock &amp; lead time on request

Call
  • EL3612
1 1

ترمینال EtherCAT مدل BECKHOFF EL3612

فقط 10 قلم کالا در انبار باقی مانده است

  • تولیدکننده: BECKHOFF

  • شماره محصول: EL3612

  • کشور سازنده:آلمان

  • نوع محصول: ترمینال‌های EtherCAT

  • پرداخت: حواله بانکی (T/T)، وسترن یونیون

  • وزن: 2000g

  • ابعاد: 12 mm x 100 mm x 68 mm

  • بندر حمل و نقل: شیامن

  • گارانتی: ۱۲ ماه

مشاهده جزئیات کامل
توضیحات محصول
FAQ
ارسال و بازگشت کالا
جزئیات بیشتر
نظرات کاربران

توضیحات

BECKHOFF EL3612 یک ترمینال ورودی آنالوگ ۲ کاناله است که برای اندازه‌گیری دقیق جریان در سیستم‌های اتوماسیون EtherCAT طراحی شده است. این ترمینال با بهره‌گیری از فناوری ورودی تفاضلی، سیگنال‌های ۰ تا ۲۰ میلی‌آمپر را با وضوح ۲۴ بیت پردازش می‌کند و برای وظایف صنعتی اندازه‌گیری و کنترل که به دقت بسیار بالا نیاز دارند مناسب است.

ارتباطات سیستم و تأمین توان داخلی مستقیماً از طریق گذرگاه E انجام می‌شوند و یکپارچه‌سازی روان دستگاه را در مجموعه‌های ترمینالی ماژولار امکان‌پذیر می‌کنند. این دستگاه دارای زمان‌های تبدیل قابل پیکربندی، فرکانس‌های قطع فیلتر ورودی قابل انتخاب و قابلیت‌های تشخیصی است و به مهندسان اجازه می‌دهد ویژگی‌های پردازش سیگنال را با نیازهای کاربردی خاص تطبیق دهند.

ویژگی‌ها

  • دو کانال ورودی آنالوگ تفاضلی برای سیگنال‌های جریان ۰ تا ۲۰ میلی‌آمپر
  • اندازه‌گیری با دقت بالا و وضوح ۲۴ بیتی شامل بیت علامت
  • زمان تبدیل قابل پیکربندی از ۱ تا ۴۰۰ میلی‌ثانیه
  • فرکانس قطع فیلتر ورودی قابل انتخاب تا ۳ کیلوهرتز
  • طراحی ترمینال با تغذیه از گذرگاه E و ایزولاسیون الکتریکی یکپارچه بین کانال‌ها و گذرگاه E
  • محفظه پلی‌کربناتی فشرده مجهز به LEDهای سیگنال برای پایش وضعیت عملیاتی

کاربردها

  • پایش و کنترل دقیق فرایندهای صنعتی
  • دریافت سیگنال حسگر در جایگاه‌های آزمون و سیستم‌های اتوماسیون آزمایشگاهی
  • کاربردهای ثبت داده که به دقت اندازه‌گیری بالایی نیاز دارند
  • سیستم‌های اتوماسیون ماشین‌سازی مبتنی بر شبکه‌های EtherCAT

مشخصات فنی

عمومی

پارامتر مشخصات
تولیدکننده BECKHOFF
مدل دقیق EL3612
نوع محصول ترمینال EtherCAT
تعداد ورودی‌ها ۲ (تفاضلی)
کشور مبدأ آلمان

الکتریکی

پارامتر مشخصات
نوع سیگنال جریان تفاضلی
جریان سیگنال ۰…۲۰ میلی‌آمپر
منبع تغذیه از طریق گذرگاه E
مصرف جریان گذرگاه E معمولاً ۱۹۰ میلی‌آمپر
مقاومت داخلی معمولاً ۸۵ اهم + ولتاژ دیود
ولتاژ حالت مشترک UCM حداکثر ۱۰ ولت
ایزولاسیون الکتریکی 500 ولت (ولتاژ E-bus/سیگنال)

عملکرد

پارامتر مشخصات
تفکیک‌پذیری 24 بیت (شامل علامت)
زمان تبدیل 1…400 میلی‌ثانیه، قابل پیکربندی
خطای اندازه‌گیری < ±0.01٪ در 25 درجه سلسیوس (نسبت به مقدار تمام‌مقیاس، فیلتر 50 هرتز)
فرکانس قطع فیلتر ورودی 3 کیلوهرتز
تضعیف هم‌شنوی > 60 دسی‌بل

مشخصات مکانیکی و محیطی

پارامتر مشخصات
شکل ساختاری محفظه ترمینال فشرده با LEDهای سیگنال
جنس پلی‌کربنات
ابعاد (عرض × ارتفاع × عمق) 12 میلی‌متر × 100 میلی‌متر × 68 میلی‌متر
وزن خالص تقریباً 60 گرم
نصب روی ریل DIN 35 میلی‌متری، منطبق با EN 60715 و دارای قفل
درجه حفاظت IP20
محدوده دمای کاری -25…+60 درجه سلسیوس
محدوده دمای نگهداری -40…+85 درجه سلسیوس
رطوبت نسبی 95٪، بدون میعان
مقاومت در برابر لرزش/ضربه مطابق با EN 60068-2-6 / EN 60068-2-27
مصونیت/انتشار EMC مطابق با EN 61000-6-2 / EN 61000-6-4

فناوری اتصال

پارامتر مشخصات
سطح مقطع اتصال هادی تک‌رشته‌ای (s) 0.08…2.5 میلی‌متر² (AWG 28…14)
سطح مقطع اتصال هادی افشان (st) 0.08…2.5 میلی‌متر² (AWG 28…14)
سطح مقطع اتصال با وایرشو (f) 0.14…1.5 میلی‌متر² (AWG 26…16)
طول لخت‌کردن 8…9 میلی‌متر

راهنمای نصب

  1. پیش از انجام هرگونه کار مکانیکی یا الکتریکی، اطمینان حاصل کنید که کل سیستم کنترل به‌طور ایمن خاموش و از منبع انرژی الکتریکی جدا شده است.
  2. محفظه ترمینال BECKHOFF EL3612 و نقاط اتصال آن را از نظر هرگونه نشانه آسیب حمل‌ونقل بررسی کنید.
  3. ترمینال را روی ریل DIN استاندارد 35 میلی‌متری منطبق با EN 60715 نصب کنید و مطمئن شوید مکانیزم قفل به‌طور ایمن درگیر شده است.
  4. حسگرهای میدانی را با استفاده از هادی‌های تک‌رشته‌ای یا افشان، با رعایت طول لخت‌کردن مناسب و استفاده از وایرشو در موارد لازم، به نقاط ترمینال مناسب متصل کنید.
  5. اطمینان حاصل کنید که تمام سیم‌کشی سیگنال و اتصالات شیلد مطابق مقررات برق محلی و الزامات EMC هستند.
  6. شبکه EtherCAT را روشن کنید و پیش از آغاز بهره‌برداری عادی از سیستم، عملکرد صحیح LEDهای تشخیصی را از طریق محیط مهندسی TwinCAT بررسی کنید.
