BECKHOFF

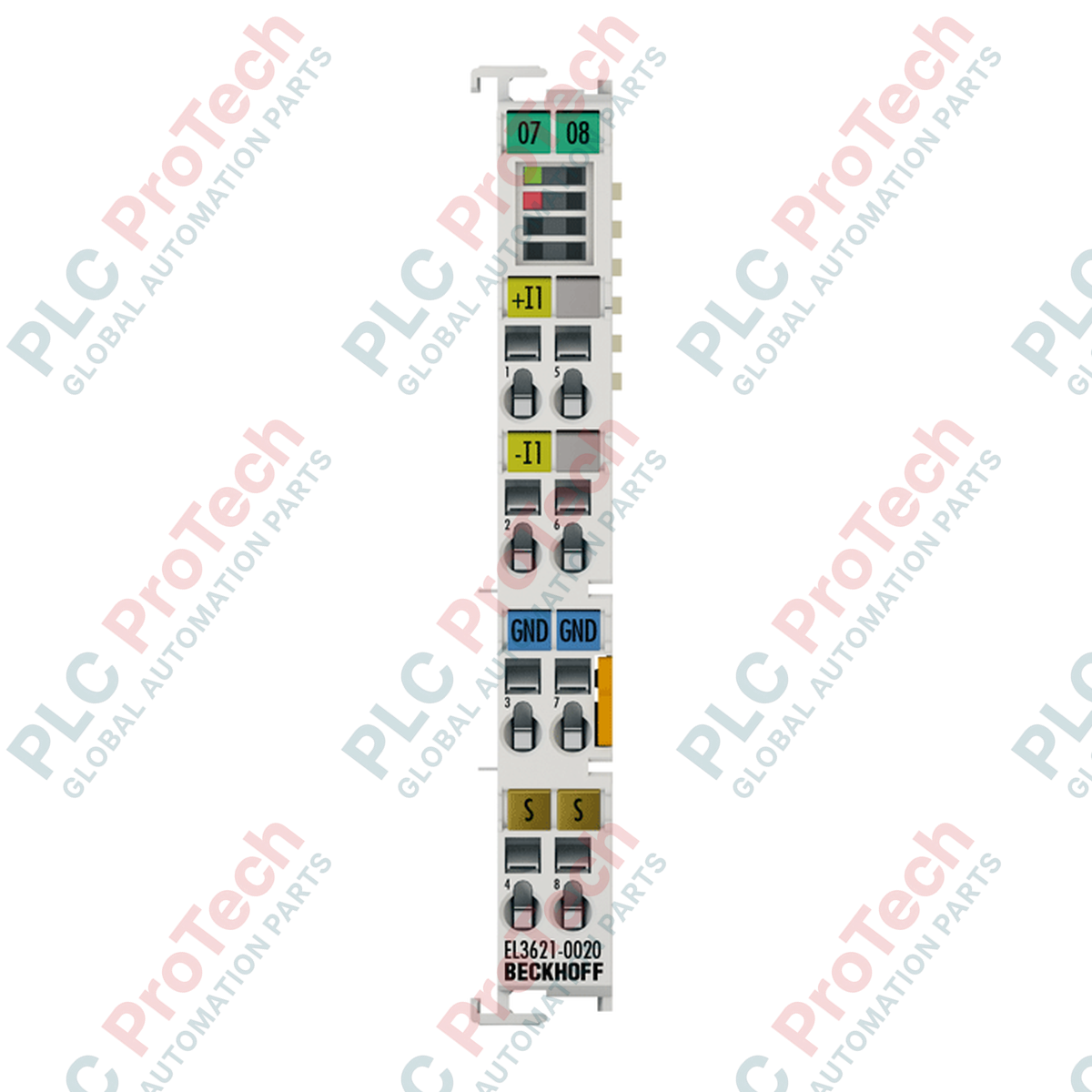

ماژول ورودی آنالوگ 1 کاناله ترمینال EtherCAT مدل EL3621-0020 بکهوف

SKU EL3621-0020

موجود در انبار
  • 12-month warranty
  • Free returns within 30 days
  • تولیدکننده: BECKHOFF

  • شماره محصول: EL3621-0020

  • کشور سازنده:آلمان

  • نوع محصول: ترمینال‌های EtherCAT

  • پرداخت: حواله بانکی (T/T)، وسترن یونیون

  • وزن: 2000g

  • ابعاد: ۱۲ میلی‌متر × ۱۰۰ میلی‌متر × ۶۸ میلی‌متر

  • بندر حمل و نقل: شیامن

  • گارانتی: ۱۲ ماه

توضیحات

اندازه‌گیری جریان با دقت بالا در محیط‌های صنعتی با ترمینال EtherCAT Beckhoff EL3621-0020 انجام می‌شود. این ماژول ورودی آنالوگ تفاضلی تک‌کاناله، سطوح سیگنال ۴ تا ۲۰ میلی‌آمپر را با وضوح ۲۴ بیتی بالا پردازش می‌کند. هر ترمینال در کارخانه کالیبره می‌شود و حاشیه خطای اندازه‌گیری استثنایی کمتر از ‎+/-۰٫۰۱٪ در ۲۵ درجه سلسیوس دارد. این ماژول که مستقیماً در سامانه ورودی/خروجی EtherCAT کار می‌کند، حسگرهای میدانی را از طریق ارتباط مطمئن E-bus به کنترلرهای مرکزی متصل می‌کند.

ویژگی‌ها

  • تبدیل آنالوگ به دیجیتال با وضوح بالا: برای ثبت دقیق مقادیر فرایند از تبدیل سیگنال دیجیتال ۲۴ بیتی (با احتساب علامت) استفاده می‌کند.
  • کالیبره‌شده در کارخانه: همراه با گواهی رسمی کالیبراسیون آنالوگ عرضه می‌شود تا دقت اندازه‌گیری قابل‌ردیابی را تضمین کند.
  • فیلتر پایین‌گذر یکپارچه: سخت‌افزار دارای فرکانس قطع فیلتر ورودی ۳ کیلوهرتز است و زمان‌های تبدیل قابل‌تنظیم از ۱ تا ۴۰۰ میلی‌ثانیه را ارائه می‌دهد.
  • معماری اندازه‌گیری تفاضلی: قابلیت حذف ولتاژ مد مشترک بالا تا حداکثر ۱۰ ولت را دارد.
  • بدنه فشرده برای ریل DIN: فرم‌فاکتور فوق‌باریک ۱۲ میلی‌متری، فضای اشغال‌شده در تابلو کنترل را به حداقل می‌رساند.

کاربردها

  • پایش حلقه‌ای در فناوری فرایند (ترانسمیترهای دبی، سطح، فشار و دما).
  • دستگاه‌های آزمون و میزهای کالیبراسیون با دقت بالا که به معیارهای میدانی قابل‌ردیابی در سطح آزمایشگاهی نیاز دارند.
  • ایستگاه‌های ثبت خودکار داده‌های محیطی و سامانه‌های تزریق مواد شیمیایی.

مشخصات فنی

پارامتر مقدار مشخصه
سازنده Beckhoff
شماره مدل EL3621-0020
تعداد ورودی‌ها ۱ (تفاضلی)
جریان سیگنال ورودی ۴ تا ۲۰ میلی‌آمپر
وضوح ۲۴ بیت (با احتساب علامت)
مقاومت داخلی معمولاً ۸۵ اهم + ولتاژ دیود
فرکانس قطع فیلتر ورودی ۳ کیلوهرتز
ولتاژ مد مشترک (Ucm) حداکثر ۱۰ ولت DC
زمان تبدیل ۱ تا ۴۰۰ میلی‌ثانیه (قابل تنظیم)
خطای اندازه‌گیری (در ۲۵ درجه سلسیوس) < ±۰٫۰۱٪ (نسبت به گستره کامل، فیلتر ۵۰ هرتز)
ایزولاسیون الکتریکی ۵۰۰ ولت (ولتاژ E-bus / سیگنال)
مصرف جریان E-Bus معمولاً ۱۹۰ میلی‌آمپر
تضعیف تداخل متقابل > ۶۰ دسی‌بل
جنس بدنه پلی‌کربنات
درجه حفاظت IP20
دمای کاری ۰ تا ۵۰ درجه سلسیوس
دمای نگهداری ‎-۲۵ تا ۸۵ درجه سلسیوس
ابعاد (W × ارتفاع × عمق) ۱۲ میلی‌متر × ۱۰۰ میلی‌متر × ۶۸ میلی‌متر
وزن خالص حدود ۶۰ گرم
وزن ارسال (محاسبه‌شده) ۲٫۰ کیلوگرم (با احتساب بسته‌بندی صادراتی ایمن)

اتصالات و رابط‌ها

پارامتر اتصال حدود مشخصات
فناوری سیم‌کشی فعال‌سازی فنر با پیچ‌گوشتی
هادی یکپارچه (e) 0.08 تا 2.5 mm² (AWG 28 تا 14)
هادی انعطاف‌پذیر (f) 0.08 تا 2.5 mm² (AWG 28 تا 14)
هادی با وایرشو (a) 0.14 تا 1.5 mm² (AWG 26 تا 16)
طول لخت‌کردن سیم 8 تا 9 mm

دستاوردهای تجربی مهندسی

مدل‌های جایگزین و سازگاری

این ماژول جایگزینی کالیبره‌شده در کارخانه برای ورودی‌های آنالوگ استاندارد است، زمانی که دقت کمتر از 0.01 % ضروری باشد. توجه داشته باشید که این ترمینال برای تأمین برق، منحصراً به E-bus متکی است. این ماژول کنتاکت‌های عبوری برق ندارد؛ بنابراین هنگام جایگزینی ماژول‌های استاندارد با مصرف کمتر، باید مصرف آن را در محاسبات بودجه جریان کلی E-bus لحاظ کرد.

نکات کاربردی و ملاحظات مهندسی

ازآنجاکه مصرف جریان E-bus این ترمینال 190 mA است، نصب چندین ماژول دقیق در کنار هم می‌تواند ظرفیت تغذیه کوپلرها را به‌سرعت تخلیه کند. اگر مصرف کل باس از ظرفیت نامی کوپلر بیشتر شد، از یک ترمینال تغذیه میانی (مانند EL9410) استفاده کنید. برای جلوگیری از رانش ناشی از تداخل الکترومغناطیسی در مبدل آنالوگ‌به‌دیجیتال 24 بیتی، از قرار دادن رله‌های کلیدزنی پرتوان بلافاصله در مجاورت این کارت خودداری کنید.

نکات راه‌اندازی و سیم‌کشی

برای دستیابی به دقت کالیبره‌شده در کارخانه، یعنی کمتر از 0.01 %، در مسیر سیگنال آنالوگ 4 تا 20 mA از کابل زوج‌تابیده شیلددار (STP) استفاده کنید. مطمئن شوید شیلد کابل در محل ورود به تابلو کنترل به زمین متصل شده است. در TwinCAT 3، تنظیمات فیلتر تبدیل را با فرکانس شبکه (50 Hz یا 60 Hz) تطبیق دهید تا حذف نویز مد مشترک بهینه شود.

دستورالعمل‌های نصب

هشدار بسیار مهم: ولتاژ الکتریکی خطرناک می‌تواند باعث برق‌گرفتگی و آسیب به تجهیزات شود. پیش از نصب، خارج‌کردن یا سیم‌کشی هرگونه ماژول ترمینال EtherCAT، همه منابع برق‌رسانی به بخش ترمینال و دستگاه‌های میدانی مرتبط را قطع و قفل کنید. مطمئن شوید سیستم کاملاً بی‌برق است.
1
نصب روی ریل DIN: ماژول را روی ریل DIN با عرض 35 mm (مطابق با EN 60715) قرار دهید و به پایین فشار دهید تا مکانیزم قفل با صدای کلیک در جای خود محکم شود.
2
اتصال قفل‌شونده کنار هم: شیارهای کناری را با ترمینال EtherCAT مجاور هم‌راستا کنید و مطمئن شوید شیار دوتایی و اتصالات کلیدی کاملاً جا افتاده‌اند تا اتصال مطمئن E-bus برقرار شود.
3
اتصال سیم: روکش بیرونی سیم سیگنال را به طول 8 تا 9 mm جدا کنید. یک پیچ‌گوشتی دوسو را در شکاف آزادکننده فنر قرار دهید، سیم را وارد کنید و پیچ‌گوشتی را رها کنید تا سیم محکم شود.

FAQ

آیا این ترمینال برای کار به منبع تغذیه خارجی نیاز دارد؟

این ماژول تمام توان پردازشی داخلی خود را از گذرگاه E با ولتاژ ۵ ولت در بخش EtherCAT دریافت می‌کند. مطمئن شوید کوپلر EtherCAT یا منبع تغذیه گذرگاه شما ظرفیت کافی در گذرگاه E برای تأمین جریان مصرفی معمول ۱۹۰ میلی‌آمپر را دارد.

آیا این ماژول ورودی آنالوگ می‌تواند سیگنال‌های ۰ تا ۲۰ میلی‌آمپر را اندازه‌گیری کند؟

این نسخه خاص با دقت بالا، منحصراً برای حلقه‌های جریان ۴ تا ۲۰ میلی‌آمپر بهینه‌سازی و در کارخانه کالیبره شده است. این ماژول برای پشتیبانی از بازه‌های ۰ تا ۲۰ میلی‌آمپر طراحی نشده است.

کالیبراسیون یکپارچه کارخانه چه کاربردی دارد؟

گواهی کالیبراسیون کارخانه خطای اندازه‌گیری بسیار پایینی، کمتر از ‎+/-۰٫۰۱٪ در دمای ۲۵ درجه سانتی‌گراد، را تضمین می‌کند. این ویژگی برای سیستم‌هایی ایده‌آل است که به اندازه‌گیری‌های دقیق و قابل‌ردیابی بدون کالیبراسیون در محل نیاز دارند.
