بکهف EL6090 ترمینال نمایشگر EtherCAT

مروری بر محصول

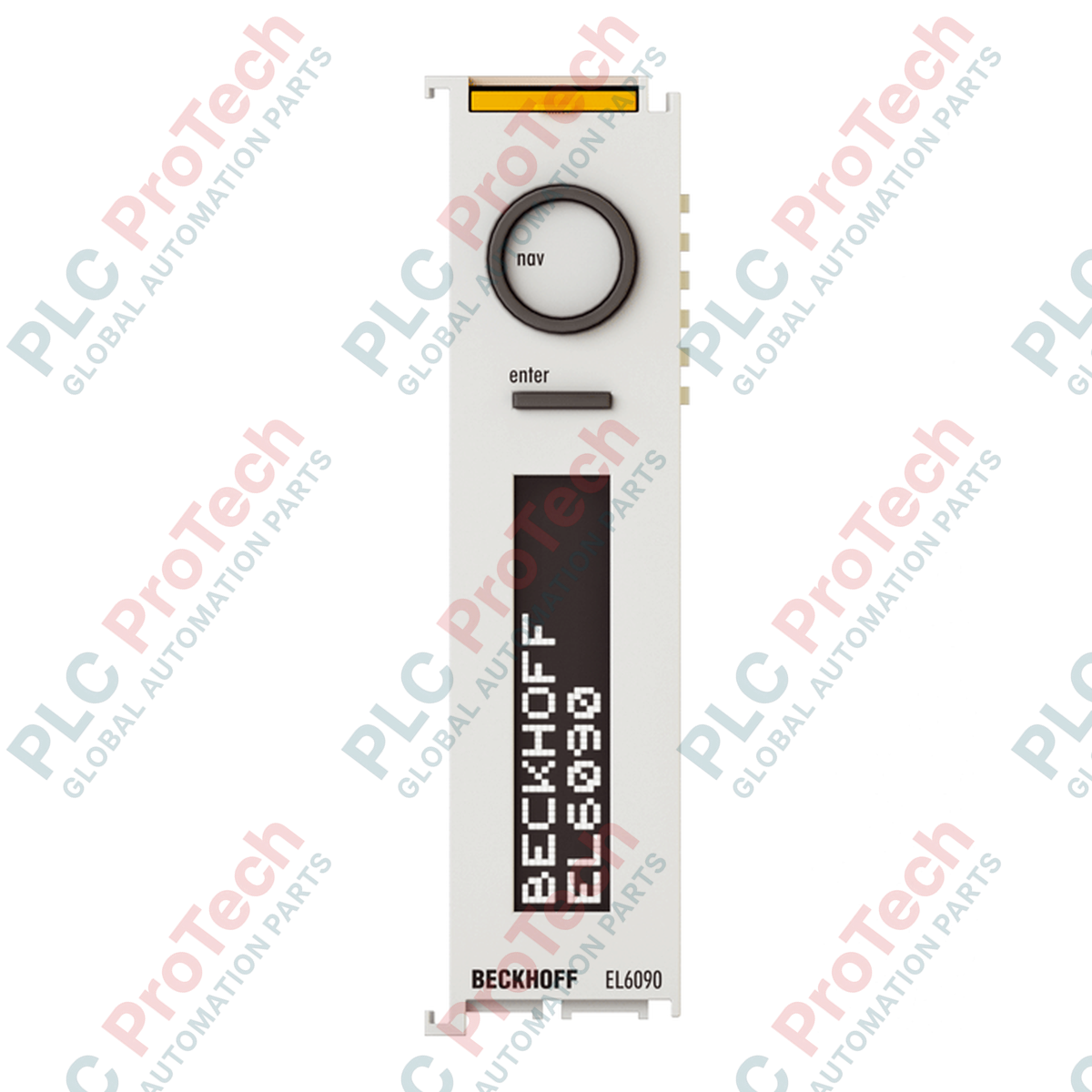

Beckhoff EL6090 یک ترمینال تخصصی EtherCAT است که رابط انسان و ماشین (HMI) را مستقیماً به ایستگاه ورودی/خروجی نصب‌شده روی ریل DIN می‌آورد. این ترمینال با داشتن نمایشگر LC با ظرفیت ۲×۱۶ نویسه و یک کلید ناوبری یکپارچه ۵حالته، به اپراتورها امکان می‌دهد با سامانه اتوماسیون تعامل داشته باشند، اطلاعات تشخیصی را مشاهده کنند و تنظیمات محلی را بدون نیاز به یک پنل HMI جداگانه و بزرگ‌تر تغییر دهند. این دستگاه همچنین به‌عنوان یک ماژول پیشرفته ثبت داده عمل می‌کند و دارای شمارنده داخلی و غیر فرّار ساعات کار و چندین شمارنده ثانویه برای پایش تعمیرات و عملکرد است.

پیکربندی فنی

EL6090 برای پر کردن فاصله میان ترمینال‌بلوک‌های ساده و کنترل‌کننده‌های پیچیده HMI طراحی شده است.

• نمایشگر تعاملی: نمایشگر LC از حالت‌های نمایش متن پیمایشی برای پیام‌های طولانی‌تر از ۱۶ نویسه پشتیبانی می‌کند و دارای نور پس‌زمینه قابل‌تغییر است تا در شرایط نوری مختلف، دید واضحی فراهم شود.
• ناوبری: کلید ناوبری ۵حالته (بالا، پایین، چپ، راست، تأیید) امکان تعامل ساده و شهودی مبتنی بر منو را فراهم می‌کند و ایجاد منوهای سفارشی برای تنظیم پارامترها را مستقیماً روی ترمینال ممکن می‌سازد.
• ردگیری یکپارچه داده:
  • شمارنده ساعات کار: یک شمارنده ۳۲بیتی، زمان کارکرد دستگاه را ثبت می‌کند (پس از ۱۳۶ سال سرریز می‌شود) و با ذخیره‌سازی ایمن داده، تضمین می‌کند برنامه‌های تعمیر و نگهداری حتی پس از قطع و وصل برق نیز به‌دقت پایش شوند.
  • شمارنده‌های زمان و رویداد: شامل چهار شمارنده اضافی ۳۲بیتی برای ردیابی فرایندهای خاص، مانند شمارش چرخه‌ها، خطاها یا اندازه‌گیری زمان در هر وضعیت است.
• سخت‌افزار مقاوم: مانند تمام ترمینال‌های سری EL، این دستگاه کاملاً در سامانه ماژولار استاندارد Beckhoff جای می‌گیرد و از ترمینال‌های فنری برای سیم‌کشی سریع و مقاوم در برابر لرزش استفاده می‌کند.

مشخصات فنی

پرسش‌های متداول

آیا شمارنده ساعات کار واقعاً دائمی است؟

بله، این ترمینال از حافظه غیر فرّار استفاده می‌کند که داده‌ها را حتی بدون وجود برق حفظ می‌کند. داده‌ها به‌صورت خودکار هر ۱۵ دقیقه یا پس از فعال‌سازی دستی در این حافظه ذخیره می‌شوند و طول عمر حفظ ایمن داده‌ها بیش از ۱۰۰ سال است.

آیا می‌توانم داده‌های پویای فرایند، مانند سرعت موتور، را روی این نمایشگر نشان دهم؟

بله. از آنجا که EL6090 یک اسلیو EtherCAT است، کنترل‌کننده PLC شما می‌تواند هر نوع داده رشته‌ای را در تصویر فرایندی ترمینال بنویسد. این قابلیت به شما امکان می‌دهد مقادیر زنده سامانه، پیام‌های هشدار یا به‌روزرسانی‌های وضعیت را مستقیماً از برنامه TwinCAT خود نمایش دهید.

چگونه ساختار منو را پیکربندی کنم؟

خود ترمینال دارای «سیستم‌عامل» نیست. منطق نحوه پیمایش منوها و متن‌هایی که باید نمایش داده شوند، در کد PLC مربوط به TwinCAT برنامه‌ریزی می‌شود. شما با ترمینال مانند یک دستگاه ورودی/خروجی استاندارد رفتار می‌کنید و ورودی‌های کلید ناوبری را به منطق خود اختصاص می‌دهید تا محتوای نمایشگر را کنترل کنید.

یکپارچه‌سازی مهندسی و بهترین روش‌های بهره‌برداری

• طراحی UI/UX: از آنجا که نمایشگر تنها ظرفیت ۲×۱۶ نویسه دارد، ساختار منو را ساده نگه دارید. برای جلوگیری از سردرگمی اپراتور، از اختصارات کوتاه و واضح و منطق ناوبری شهودی استفاده کنید.
• دفعات نوشتن: اگرچه حافظه داخلی دوام بسیار بالایی دارد، از نوشتن مداوم و غیرضروری در حافظه غیر فرّار شمارنده خودداری کنید. برای افزایش طول عمر ثبات‌های حافظه، به فاصله زمانی خودکار ۱۵دقیقه‌ای پایبند باشید.
• محل نصب در تابلو: از آنجا که این ترمینال دارای نمایشگر یکپارچه است، آن را در محلی از ریل DIN نصب کنید که از طریق پنجره تابلو قابل مشاهده باشد یا از طریق دریچه تعمیرات به آن دسترسی وجود داشته باشد.
• مدیریت نور پس‌زمینه: برای کاهش مصرف انرژی و افزایش عمر نمایشگر، از قابلیت نور پس‌زمینه قابل‌تغییر استفاده کنید. می‌توانید نور پس‌زمینه را طوری برنامه‌ریزی کنید که پس از مدتی عدم فعالیت، به‌طور خودکار خاموش شود.
