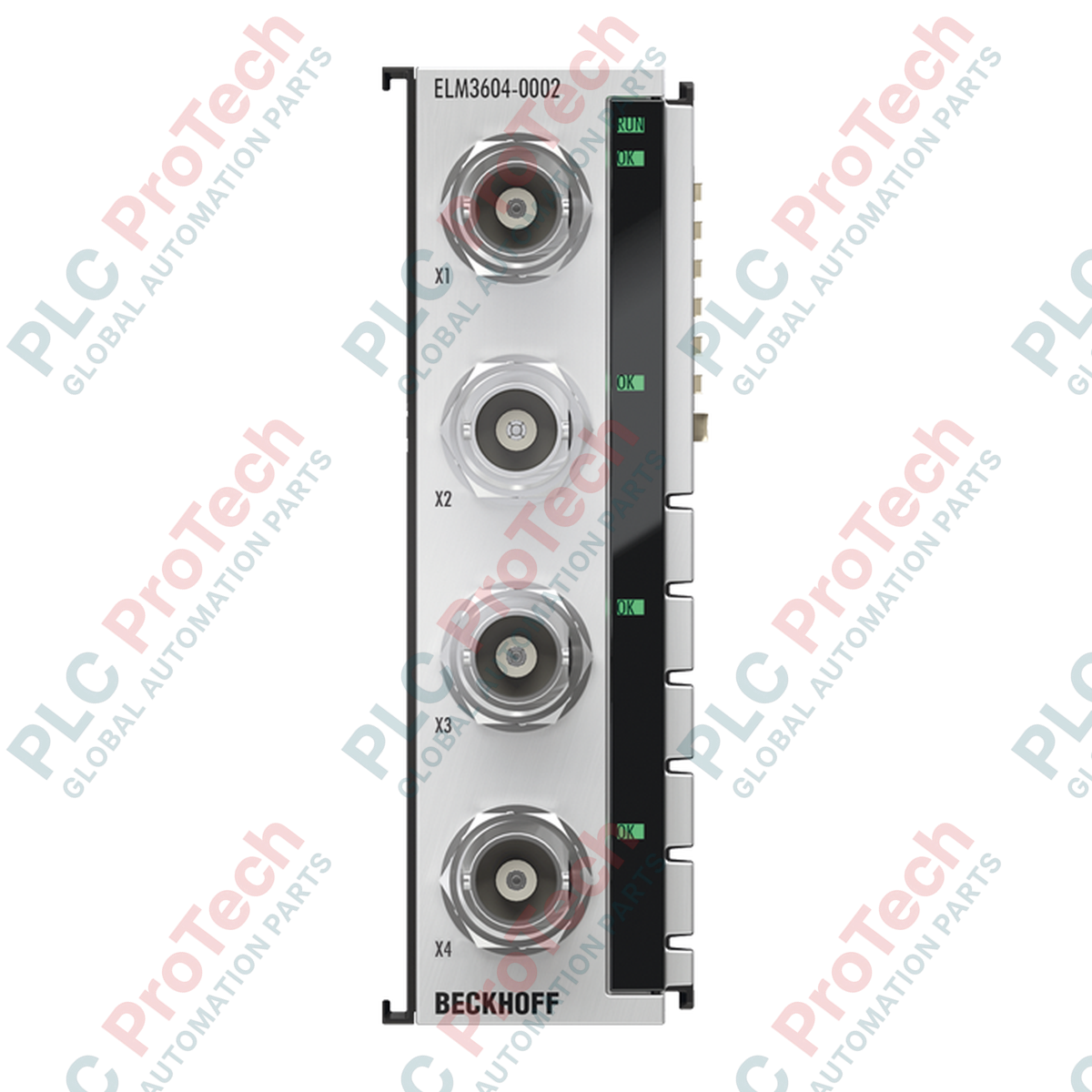

ترمینال EtherCAT مدل BECKHOFF ELM3604-0002

SKU ELM3604-0002

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: BECKHOFF
شماره محصول: ELM3604-0002
Origin آلمان
نوع محصول: ترمینال‌های EtherCAT
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 0.35 kg
ابعاد: 30 mm x 100 mm x 95 mm
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

Product Description

توضیحات

BECKHOFF ELM3604-0002 یک ترمینال ورودی آنالوگ EtherCAT چهارکاناله و دقیق است که به‌طور ویژه برای کاربردهای اندازه‌گیری دینامیکی با سرعت بالا طراحی شده است. این ماژول اندازه‌گیری برای اتصال مستقیم به حسگرهای IEPE (پیزوالکتریک با الکترونیک یکپارچه)، شتاب‌سنج‌ها و سیگنال‌های ولتاژ طراحی شده و آن را به گزینه‌ای ایدئال برای تحلیل دقیق ارتعاشات صنعتی، آکوستیک و پایش وضعیت سازه تبدیل می‌کند.

BECKHOFF ELM3604-0002 که در محفظه‌ای بادوام از جنس روی دایکاست ساخته شده است، ویژگی‌های برتر محافظت در برابر تداخل و دفع حرارت را ارائه می‌دهد. این محصول نمونه‌برداری هم‌زمان سریع تا 20 ksps برای هر کانال را با وضوح ۲۴ بیت فراهم می‌کند. ترمینال با رابط‌های BNC یکپارچه تک‌پایانه‌ای دو سیمه، اتصال ایمن و یکپارچگی بهینه مسیر سیگنال را برای محیط‌های اندازه‌گیری حساس تضمین می‌کند.

این ترمینال به قابلیت‌های پیشرفته DSP داخلی (پردازش سیگنال دیجیتال) مجهز است؛ از جمله فیلتر عددی آزاد، محاسبات TrueRMS، انتگرال‌گیری/مشتق‌گیری، مقیاس‌بندی غیرخطی و PeakHold. این توابع ریاضی یکپارچه، پیش‌پردازش غیرمتمرکز را مستقیماً روی سخت‌افزار ممکن می‌کنند و بار CPU کنترلر مرکزی EtherCAT Master را به‌طور چشمگیری کاهش می‌دهند.

ویژگی‌ها

چهار کانال ورودی آنالوگ مستقل و دقیق، با پشتیبانی از اندازه‌گیری‌های IEPE و ولتاژ.
نرخ نمونه‌برداری هم‌زمان سریع تا 20 ksps با زمان چرخه 50 µs برای هر کانال.
تبدیل آنالوگ به دیجیتال ۲۴ بیتی با وضوح بالا و بیت علامت یکپارچه.
فناوری اتصال BNC شیلددار برای سیم‌کشی مطمئن تک‌پایانه‌ای دو سیمه.
ضریب نمونه‌برداری بیش‌ازحد قابل انتخاب از n = 1 تا 100 برای پیکربندی‌های انعطاف‌پذیر پردازش سیگنال.
قابلیت‌های پردازش سیگنال داخلی، شامل TrueRMS، PeakHold، مقیاس‌بندی غیرخطی و فیلترهای عددی سفارشی.
پشتیبانی از کلاک‌های توزیع‌شده (DC) با دقت همگام‌سازی کمتر از ۱ µs.
محفظه فلزی مقاوم از جنس روی دایکاست با LEDهای یکپارچه وضعیت و عیب‌یابی.

کاربردها

پایش وضعیت صنعتی و نگهداری پیشگیرانه ماشین‌آلات دوار.
تحلیل ارتعاشات با سرعت بالا و پایش سلامت سازه.
آزمون‌های آکوستیک، اندازه‌گیری نویز و ارزیابی بار دینامیکی.
عملیات میز آزمون که به دریافت سیگنال آنالوگ هم‌زمان و با دقت بالا نیاز دارند.

مشخصات فنی

مشخصات کلی
سازنده	BECKHOFF
مدل	ELM3604-0002
جنس محفظه	آلیاژ روی دایکاست
ابعاد (عرض × ارتفاع × عمق)	30 میلی‌متر × 100 میلی‌متر × 95 میلی‌متر
نصب	ریل DIN 35 میلی‌متری (مطابق با EN 60715) با قفل
وزن	تقریباً 350 گرم

سیگنال و رابط
تعداد کانال‌ها	4
فناوری ورودی	IEPE، اندازه‌گیری ولتاژ
نوع سیگنال	تک‌سر
فناوری اتصال	دو سیمه
نوع اتصال	BNC، شیلددار
تفکیک‌پذیری	24 بیت (شامل علامت)
مقاومت داخلی	> 2 مگااهم

عملکرد و پردازش
حداکثر نرخ نمونه‌برداری	50 میکروثانیه / 20 ksps برای هر کانال (به‌طور هم‌زمان)
ضریب نمونه‌برداری بیش‌ازحد	n = 1 تا 100 (قابل انتخاب)
کلاک‌های توزیع‌شده	بله، دقت < 1 میکروثانیه
توابع ویژه DSP	ExtendedRange 107٪، فیلتر عددی آزاد، TrueRMS، انتگرال‌گیر/مشتق‌گیر، مقیاس‌بندی غیرخطی، PeakHold
خطای اندازه‌گیری	معمولاً < ±100 ppm/±0.01% در محدوده‌های اندازه‌گیری تعیین‌شده (DC)
ضریب دمایی	معمولاً < 10 ppm/K

پارامترهای الکتریکی
مصرف جریان E-bus	معمولاً 650 میلی‌آمپر
اتلاف حرارتی	معمولاً 3 وات
ایزولاسیون الکتریکی کانال/باس	707 ولت DC (آزمون نوع)
ایزولاسیون الکتریکی کانال/SGND	707 ولت DC (آزمون نوع)

پارامترهای محیطی
دمای کاری	-25 تا +60 درجه سلسیوس
دمای نگهداری	-40 تا +85 درجه سلسیوس
تأییدیه‌ها و نشان‌ها	CE، UL

راهنمای نصب

پیش از نصب یا جدا کردن ماژول‌ها، مطمئن شوید که منبع تغذیه سیستم EtherCAT و بخش E-bus کاملاً قطع شده است.
پیش از نصب، BECKHOFF ELM3604-0002 را از نظر هرگونه آسیب فیزیکی قابل مشاهده بررسی کنید.
ماژول را روی ریل DIN استاندارد 35 میلی‌متری (مطابق با EN 60715) نصب کنید تا به‌طور ایمن در جای خود قفل شود.
ترمینال‌های مجاور را با استفاده از سازوکارهای اتصال شیار دوتایی و کلید، به‌صورت کنارهم محکم کنید.
کابل‌های استاندارد BNC شیلددار را به درگاه‌های ورودی وصل کنید. برای حفظ یکپارچگی سیگنال در اندازه‌گیری‌های دینامیکی حساس، همیشه از کابل‌کشی شیلددار استفاده کنید.
مسیر اتصال به زمین سیستم را بررسی کنید تا از ایجاد حلقه‌های زمین که می‌توانند قرائت‌های حسگر IEPE با دقت بالا را مخدوش کنند، جلوگیری شود.
برق E-bus را وصل کرده و پیکربندی نرم‌افزار و نگاشت ترمینال‌ها را از طریق TwinCAT System Manager انجام دهید.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the primary measurement application of the BECKHOFF ELM3604-0002?

The BECKHOFF ELM3604-0002 is a high-precision, 4-channel analog input terminal primarily designed for IEPE sensor and accelerometer measurements, commonly utilized in vibration monitoring, acoustic analysis, and mechanical condition testing.

What connector interface does the BECKHOFF ELM3604-0002 feature?

The BECKHOFF ELM3604-0002 is equipped with four shielded BNC connector interfaces, enabling standard, low-noise single-ended 2-wire connections to dynamic sensors.

What is the maximum sampling rate of the BECKHOFF ELM3604-0002?

The BECKHOFF ELM3604-0002 supports a maximum sampling rate of up to 20 ksps (50 µs) per channel simultaneously, with selectable oversampling factors ranging from 1 to 100.

Does the BECKHOFF ELM3604-0002 provide integrated signal processing?

Yes, the BECKHOFF ELM3604-0002 features advanced decentralized DSP capabilities, including TrueRMS calculation, PeakHold, non-linear scaling, integrators/differentiators, and custom numeric filters.

What are the power requirements of the BECKHOFF ELM3604-0002?

The BECKHOFF ELM3604-0002 draws power via the E-bus, with a typical current consumption of 650 mA and a thermal dissipation rating of approximately 3 W.
