BECKHOFF

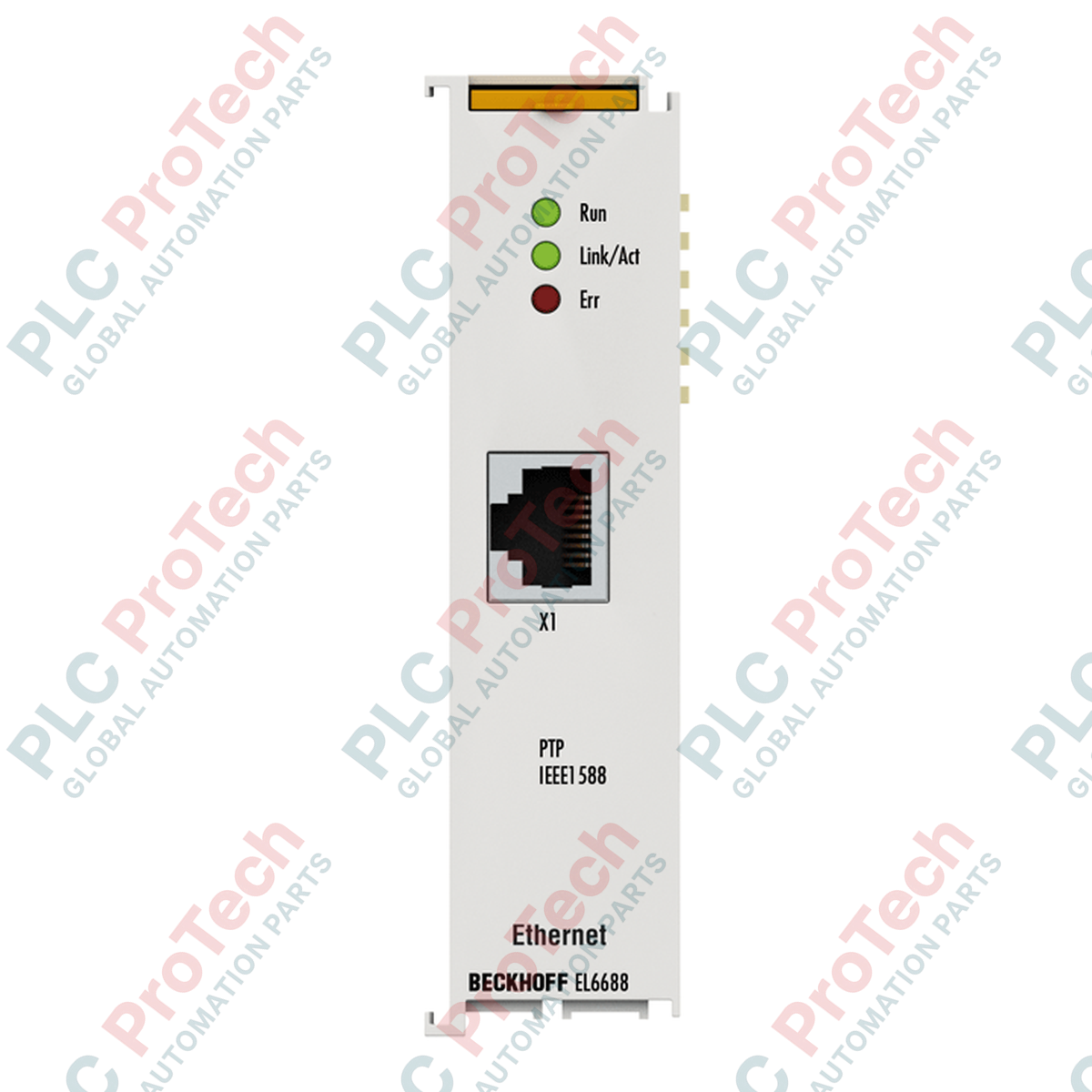

رابط ارتباطی IEEE 1588 تک‌پورتی ترمینال EtherCAT مدل Beckhoff EL6688

SKU EL6688

موجود در انبار
  • 12-month warranty
  • Free returns within 30 days
  • تولیدکننده: BECKHOFF

  • شماره محصول: EL6688

  • کشور سازنده:آلمان

  • نوع محصول: ترمینال‌های EtherCAT

  • پرداخت: حواله بانکی (T/T)، وسترن یونیون

  • وزن: 2000g

  • ابعاد: ۲۴ میلی‌متر × ۱۰۰ میلی‌متر × ۵۲ میلی‌متر

  • بندر حمل و نقل: شیامن

  • گارانتی: ۱۲ ماه

توضیحات

ارتباط هم‌زمان با زمان در سیستم‌های توزیع‌شده به‌طور مطمئن توسط ترمینال EtherCAT Beckhoff EL6688 انجام می‌شود؛ این ترمینال به‌عنوان رابط ارتباطی اختصاصی تک‌درگاهی، از استاندارد IEEE 1588/PTP (پروتکل زمان دقیق) پشتیبانی می‌کند. این ماژول جمع‌وجور مانند پلی با دقت بالا عمل می‌کند و همگام‌سازی بی‌وقفه بین شبکه‌های EtherCAT و سیستم‌های خارجی مبتنی بر Ethernet را، در نقش ساعت مرجع اصلی یا تابع، ممکن می‌سازد. افزودن Beckhoff EL6688 به معماری کنترل شما، رابط فیزیکی و پروتکلی لازم را برای هم‌تراز نگه‌داشتن چرخه‌های صنعتی بلادرنگ با اختلافی کمتر از یک میکروثانیه فراهم می‌کند و مستقیماً به‌عنوان ساعت مرجع در محیط نرم‌افزاری TwinCAT عمل می‌کند.

ویژگی‌ها

  • سازگاری با دو پروتکل: پشتیبانی کامل از مشخصات PTPv1 (IEEE 1588-2002) و PTPv2 (IEEE 1588-2008).
  • وضعیت ساعت انعطاف‌پذیر: قابل پیکربندی پویا برای کار در حالت Master یا Slave.
  • لایه فیزیکی مقاوم: دارای یک درگاه Ethernet از نوع RJ45 با پشتیبانی از 10BASE-T/100BASE-TX، مذاکره خودکار و اتصال متقاطع خودکار.
  • ساعت‌های توزیع‌شده (DC): قابلیت ساعت‌های توزیع‌شده یکپارچه برای دقت همگام‌سازی در سطح میکروثانیه.
  • ایزولاسیون الکتریکی: ایزولاسیون گالوانیکی تأییدشده تا ۵۰۰ ولت بین مدار داخلی E-bus و شبکه Ethernet خارجی.

کاربردها

  • همگام‌سازی معماری‌های PLC و کنترل حرکتِ پراکنده در مناطق جغرافیایی مختلف.
  • یکپارچه‌سازی تجهیزات پایش میز آزمون با نیازمندی‌های ثبت مهر زمانی با دقت میکروثانیه.
  • پایش سیستم‌های توزیع برق پست و تولید برق (همگام‌سازی شبکه IEEE 1588).
  • کنترل هماهنگ حرکت چندمحوره در مرزهای شبکه‌های ایزوله.

مشخصات فنی

تولیدکننده Beckhoff Automation
مدل / شماره کالا EL6688
سیستم گذرگاه EtherCAT (اتصال E-bus)
نوع درگاه Ethernet ۱ عدد RJ45 (10BASE-T/100BASE-TX)
سرعت انتقال داده ۱۰/۱۰۰ مگابیت‌برثانیه (IEEE 802.3u با مذاکره خودکار، نیمه/تمام‌دوطرفه)
پروتکل پشتیبانی‌شده PTPv1 (IEEE 1588-2002)، PTPv2 (IEEE 1588-2008)
ساعت‌های توزیع‌شده (DC) بله
مصرف جریان (E-bus) ۳۱۰ میلی‌آمپر معمولی
ایزولاسیون الکتریکی ۵۰۰ ولت (بین E-bus و رابط Ethernet)
نشانگرهای عیب‌یابی LED پیوند/فعالیت، LEDهای وضعیت (اجرا، خطا، وضعیت PTP)
دمای کاری از ۰ تا ۵۵+ درجه سانتی‌گراد
دمای نگهداری از ۲۵- تا ۸۵+ درجه سانتی‌گراد
رطوبت نسبی 95%، بدون میعان
جنس محفظه پلی‌کربنات
ابعاد (W x H x D) 24 mm x 100 mm x 52 mm
نوع نصب ریل DIN با عرض 35 mm (EN 60715) همراه با زبانه قفل
درجه حفاظت IP20
تأییدیه‌ها CE، UL، ATEX (II 3 G Ex nA IIC T4 Gc)

بینش‌های تجربی مهندسی

مدل‌های جایگزین و سازگاری

EL6688 به‌طور ویژه برای همگام‌سازی زمانی PTP بهینه شده است. اگر به ارتباط اترنت استاندارد TCP/IP بدون عبور و بدون پروتکل‌های همگام‌سازی زیرمیکروثانیه‌ای با دقت بالا نیاز دارید، باید به‌جای آن از ترمینال‌های EL6601 یا EL6614 استفاده کنید. برای پل‌زدن سیستم‌های زمانی بین دو شبکه EtherCAT کاملاً ایزوله، ترکیب EL6688 با ترمینال پل EtherCAT مدل EL6692 یا EL6695 را در نظر بگیرید.

اشتباهات رایج کاربردی و نکات مهندسی

با مصرف جریان بالای E-bus، یعنی 310 mA به‌طور معمول، یکپارچه‌سازی سیستم مستلزم بررسی دقیق بودجه توان کوپلر فعلی شما (مانند EK1100) است. اگر چند ماژول پرمصرف در یک بخش فیزیکی اسلایس قرار دارند، باید یک ترمینال تغذیه EL9410 را بلافاصله در بالادست نصب کنید تا از ناپایداری ارتباط باس یا بازنشانی سیستم در بار ترافیکی سنگین جلوگیری شود.

نکات راه‌اندازی و سیم‌کشی

برای اطمینان از بیشترین دقت فاز در پروتکل IEEE 1588، از به‌کارگیری سوئیچ‌های مدیریت‌نشده آبشاری بین ساعت مستر و رابط RJ45 ماژول EL6688 خودداری کنید. سوئیچ‌های مدیریت‌نشده استاندارد، نوسان تأخیر بسته‌های غیرقابل‌پیش‌بینی ایجاد می‌کنند که دقت سازوکار همگام‌سازی PTP را کاهش می‌دهد. همیشه از کابل‌های شیلددار باکیفیت Cat.5e یا Cat.6 استفاده کنید تا بسته‌های همگام‌سازی از نویز میدان EMC با فرکانس بالا ایزوله شوند.

دستورالعمل‌های نصب

هشدار جدی

همیشه پیش از نصب، جداکردن یا تعویض ترمینال، برق همه سیستم‌های الکتریکی را قطع کنید. هنگامی که بخش باس فعال است، ترمینال را در حالت روشن تعویض نکنید. قطع‌نکردن کامل برق بخش باس می‌تواند فوراً به اجزای داخلی E-bus آسیب بزند یا باعث قطع ارتباط با گره‌های پایین‌دستی شود.

1

با استفاده از شیارهای راهنمای روی محفظه، ترمینال را در کنار کوپلر یا ماژول ترمینال مجاور تراز کنید.

2

EL6688 را محکم روی ریل DIN استاندارد 35 mm فشار دهید تا زبانه قفل با صدای کلیک و به‌طور ایمن درگیر شود.

3

یک کابل اترنت شیلددار را به درگاه RJ45 جلویی وصل کنید و مطمئن شوید قفل مکانیکی با صدای کلیک در جای خود چفت می‌شود.

4

سیستم منیجر TwinCAT را طوری پیکربندی کنید که پارامترهای پیکربندی PTP (انتخاب نقش مستر یا اسلیو) را شناسایی کند.

FAQ

عملکرد اصلی ماژول Beckhoff EL6688 چیست؟

EL6688 به‌عنوان یک رابط ارتباطی یک‌درگاهه IEEE 1588/PTP عمل می‌کند و به شبکه EtherCAT امکان می‌دهد با شبکه‌های اترنت خارجی، در نقش ساعت مرجع اصلی یا ساعت پیرو، همگام‌سازی شود.

آیا EL6688 به منبع تغذیه خارجی نیاز دارد؟

خیر، برق آن مستقیماً از طریق رابط داخلی EtherCAT E-bus تأمین می‌شود و جریان معمول مصرفی آن 310 mA است.

این ترمینال EtherCAT از کدام پروتکل‌های PTP پشتیبانی می‌کند؟

این ماژول با پروتکل‌های PTPv1 (IEEE 1588-2002) و PTPv2 (IEEE 1588-2008) سازگار است و می‌توان آن‌ها را در TwinCAT پیکربندی کرد.

اگر با نصب EL6688، سیستمم از حد مجاز جریان E-bus فراتر برود، چه اتفاقی می‌افتد؟

عبور از حدود مجاز E-bus می‌تواند باعث اختلال در ارتباط یا بروز خطاهای عیب‌یابی شود. اگر مجموع توان مصرفی ماژول‌های شما از ظرفیت کوپلر بیشتر است، یک ترمینال تغذیه EL9410 را در کنار EL6688 نصب کنید.
