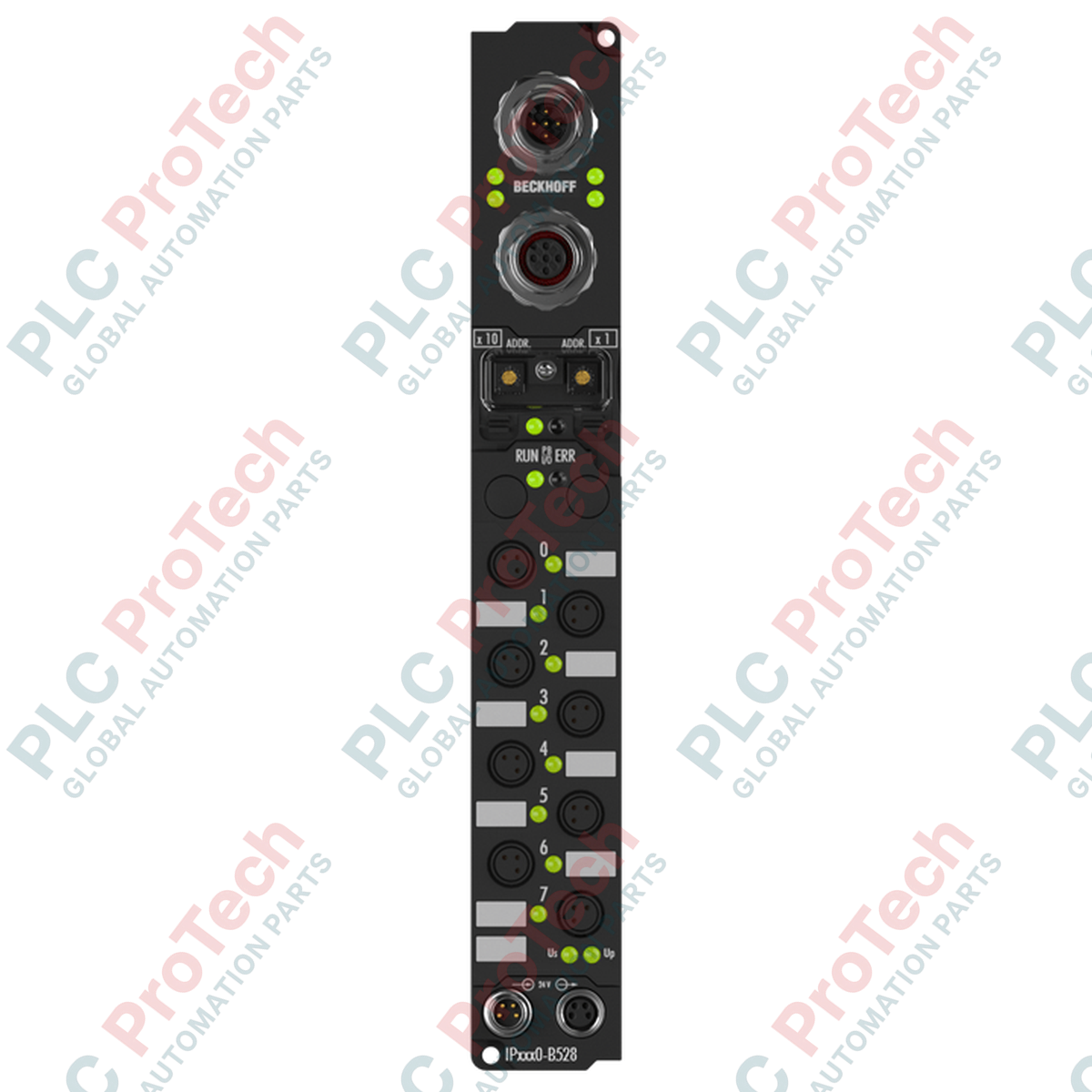

Beckhoff IP2000-B528 Fieldbus Box برای کنترل دیجیتال موضعی فیلد طراحی شده است و سیگنالهای توزیعشده را در مناطق محیطی سخت، بدون نیاز به کابینت برق محافظ، هماهنگ میکند. این واحد ورودی/خروجی از راه دورِ نصبشونده روی ماشین، مستقیماً روی یک شبکه DeviceNet کار میکند و ۸ خروجی دیجیتال با ظرفیت ۲۴ ولت DC و ۰٫۵ آمپر برای هر کانال ارائه میدهد. این دستگاه دارای زیرساخت رابط T یکپارچه M12 است که نیاز به کابلکشی خارجی را کاهش میدهد؛ همچنین اتصالات گیرهای ۸ میلیمتری، پایانهگذاری سریع فیزیکی را در محل امکانپذیر میکنند. محفظه پلیآمیدی مستحکم، آببندی کامل IP67 در برابر آب و گردوغبار را فراهم میکند و آن را برای معماریهای اتوماسیون غیرمتمرکز در کاربردهای تولید، بستهبندی و جابهجایی مواد بسیار قابلاعتماد میسازد.
| پارامتر | مقدار مشخصه |
|---|---|
| تولیدکننده | Beckhoff |
| شماره مدل | IP2000-B528 |
| رابط فیلدباس | DeviceNet (۱ دوشاخه M12 پنجپین؛ ۱ سوکت M12 پنجپین) |
| نرخهای انتقال داده | ۱۲۵ کیلوباد، ۲۵۰ کیلوباد، ۵۰۰ کیلوباد (تشخیص خودکار) |
| تعداد خروجیها | ۸ خروجی دیجیتال |
| نوع خروجی | بارهای اهمی، القایی و لامپی |
| ولتاژ نامی خروجی | ۲۴ ولت DC (۱۵٪- / ۲۰٪+) |
| حداکثر جریان خروجی | ۰٫۵ آمپر برای هر کانال (با حفاظت مجزای اتصال کوتاه) |
| ورودی منبع تغذیه | ولتاژ کنترل ۲۴ ولت DC (Us) از طریق M8 چهارپین |
| ایزولاسیون الکتریکی | ۵۰۰ ولت (ولتاژ کنترل نسبت به فیلدباس) |
| درجه حفاظت | IP65 / IP66 / IP67 (مطابق با EN 60529) |
| جنس محفظه | PA6 (پلیآمید) |
| دمای عملیاتی | ۰ تا ۵۵+ درجه سانتیگراد |
| دمای نگهداری | ۲۵- تا ۸۵+ درجه سانتیگراد |
| ابعاد (W × ارتفاع × عمق) | ۳۰ میلیمتر × ۲۱۰ میلیمتر × ۲۶٫۵ میلیمتر |
| وزن ارسال (محاسبهشده) | ۲٫۰ کیلوگرم |
| درگاه اتصال | شماره پین | تخصیص سیگنال |
|---|---|---|
| گذرگاه DeviceNet (M12) | پین ۱ | شیلد |
| پین ۲ | V+ (منبع تغذیه شبکه) | |
| پین ۳ | V- (مشترک شبکه) | |
| پین ۴ | CAN_H (دادهٔ بالا) | |
| پین ۵ | CAN_L (داده پایین) | |
| منبع تغذیه (ورودی M8) | پین ۱ | ولتاژ کنترلی Us (+۲۴ ولت DC) |
| پین ۲ | ولتاژ بار Up (+۲۴ ولت DC) | |
| پین ۳ | ولتاژ کنترلی Us (۰ ولت) | |
| پین ۴ | ولتاژ بار Up (۰ ولت) |
IP2000-B528 برای نگاشت صحیح در RSNetWorx یا مجموعههای نرمافزاری معادل طراحی شبکه، به فایلهای قدیمی و خاص برگه داده الکترونیکی DeviceNet (EDS) متکی است. اطمینان حاصل کنید ابزار پیکربندی شما با پروفایل متناظر Beckhoff DeviceNet بهروز شده باشد. در صورت جایگزینی با زیرسیستمهای ماژولار دیگر مانند IP2000-B510 (CANopen)، توجه کنید که اگرچه الگوهای نصب فیزیکی یکسان هستند، پروتکلهای داخلی شبکه به برنامهریزی مجدد کامل در سطح مستر نیاز دارند.
اگرچه چیدمان اتصال فشاری ۸ میلیمتری فضای موردنیاز را کاهش میدهد، اطمینان حاصل کنید کابلهای میدانی شما از کانکتورهای مادگی فشاریِ سازگار با رینگ آببندی محکم استفاده میکنند تا درجه حفاظت IP67 حفظ شود. آداپتورهای پیچی مستقیماً روی این یقههای اتصال سریع نصب نمیشوند. همچنین بارهای القایی مانند سیمپیچهای سلونوئید را همیشه از نظر وجود سرکوب داخلی نیروی ضد محرکه بررسی کنید، حتی اگر ترانزیستورهای خروجی به مدارهای حفاظت حرارتی و اتصال کوتاه مجهز باشند.
هنگام استفاده از سیستمهای دارای مدارهای ایمنی یکپارچه، همیشه Us (تغذیه کنترلی) و Up (تغذیه بار) را ایزوله کنید. تفکیک این کنتاکتهای برق در ورودی توزیع M8 امکان قطع فیزیکی برق عملگر (Up) را هنگام توقف اضطراری فراهم میکند و در عین حال ارتباط DeviceNet و پایش منطق داخلی را روی خط کنترلی (Us) فعال نگه میدارد. اتصال زمین باید از طریق زبانههای فلزی نصب ماژول مستقیماً به شاسی دستگاه برقرار شود.
هشدار ایمنی حیاتی
پیش از نصب یا اتصال Fieldbus Box، همه منابع تغذیه کمکی ۲۴ ولت DC و خطوط برق باس شبکه را ایزوله کنید. بیبرق نکردن کامل خطوط برق خارجی میتواند به اتصال کوتاه تصادفی، آسیب سختافزاری یا فعالشدن پیشبینینشده عملگر منجر شود.
شاسی ماژول را با استفاده از دو بست با اندازه M3، از طریق سوراخهای نصب یکپارچه با قطر ۳٫۵ میلیمتر، به سطح سازهای صاف و صلب متصل کنید. شاسی را محکم کنید تا مسیر مناسبی برای حفاظت در برابر EMI ایجاد شود.
نشانی گره فیزیکی شبکه DeviceNet (MAC ID) و نرخ بود عملیاتی را طبق مستندات پیکربندی کنید و پیش از راهاندازی نهایی شبکه، از ابزارهای راهاندازی مانند KS2000 یا نرمافزار معادل استفاده کنید.
خطوط ترانک یا دراپ شبکه DeviceNet را در رابطهای باس دوشاخه و سوکت M12 وارد کنید. برای ایجاد آببندی مقاوم در برابر آب با درجه IP67، کانکتورها را با دست محکم کنید.
ورودیهای تغذیه M8 (Us و Up) را وصل کنید، هر دو رینگ توزیع برق را محکم کنید، سپس دوشاخههای سیگنال خروجی دیجیتال ۸ میلیمتری را روی پایانههای خروجی تعیینشده جا بزنید.
Global Express Shipping
Returns & Warranty
تولیدکننده: BECKHOFF
شماره محصول: IP2000-B528
کشور سازنده:آلمان
نوع محصول: ماژولهای جعبه Fieldbus
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 2000g
ابعاد: ۳۰ میلیمتر × ۲۱۰ میلیمتر × ۲۶.۵ میلیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
