توضیحات

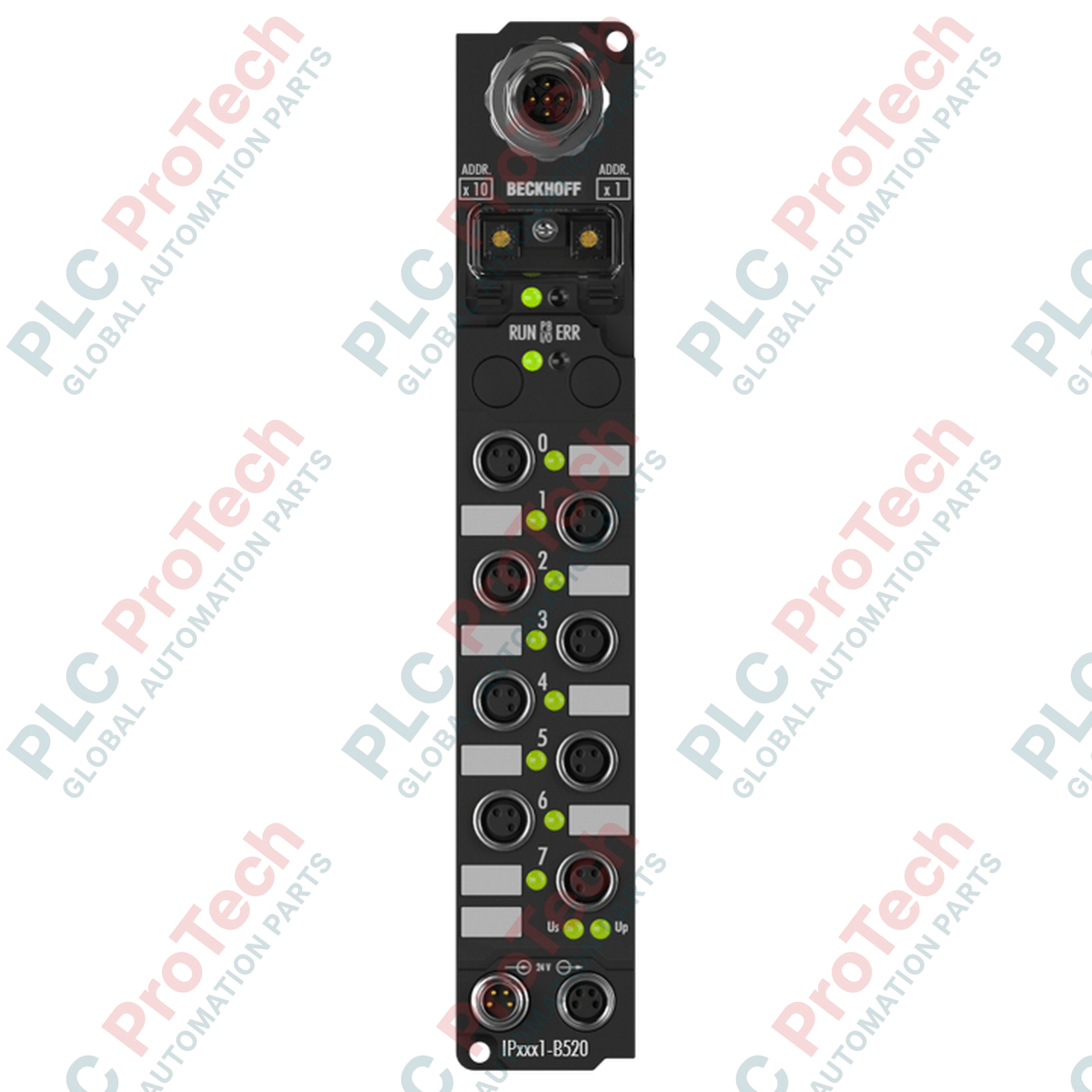

| مشخصات فنی | پارامتر مشخصات |
|---|---|
| مقدار / درجهبندی | Beckhoff |
| مدل / شماره کالا | IP2301-B520 |
| پروتکل / سیستم فیلدباس | DeviceNet (سری IPxxxx-B52x) |
| نرخهای انتقال داده | تشخیص خودکار: ۱۲۵ کیلوباد، ۲۵۰ کیلوباد، ۵۰۰ کیلوباد |
| تعداد کانالها | ۴ ورودی دیجیتال + ۴ خروجی دیجیتال |
| ولتاژ سیگنال ورودی | سیگنال «۰»: -۳ تا +۵ ولت | سیگنال «۱»: ۱۱ تا ۳۰ ولت (جریان ورودی ۶ میلیآمپر، EN 61131-2 نوع ۲) |
| زمان فیلتر ورودی | ۳٫۰ میلیثانیه |
| ولتاژ نامی خروجی | ۲۴ ولت DC (-۱۵٪ / +۲۰٪) |
| حداکثر جریان خروجی | ۰٫۵ آمپر برای هر کانال (محافظت مستقل در برابر اتصال کوتاه) |
| ایزولاسیون کنترل / فیلدباس | ۵۰۰ ولت RMS |
| اتصالات ورودی/خروجی | M8، اتصال پیچی |
| رابط باس | ۱ × دوشاخه M12، ۵ پین |
| ورودی تغذیه | ورودی تغذیه: ۱ × M8 نری، ۴ پین | خروجی: ۱ × M8 مادگی، ۴ پین |
| دمای کارکرد / نگهداری | ۰ تا +۵۵ درجه سانتیگراد / -۲۵ تا +۸۵ درجه سانتیگراد |
| درجه حفاظت IP | IP65 / IP66 / IP67 (مطابق با EN 60529) |
| ابعاد بدنه (W × ارتفاع × عمق) | ۳۰ میلیمتر × ۱۷۵ میلیمتر × ۲۶٫۵ میلیمتر |
| جنس بدنه / وزن | پلیآمید PA6 / وزن حمل: ۲ کیلوگرم |
| نوع کانکتور | شماره پین | تخصیص سیگنال |
|---|---|---|
| DeviceNet M12 (۵ پین نر) | پایه ۱ | شیلد / زمین عملکردی |
| پایه ۲ | V+ (منبع تغذیه ۲۴ ولت DC فرستندهگیرنده DeviceNet) | |
| پایه ۳ | V- (زمین مشترک فرستندهگیرنده DeviceNet) | |
| پایه ۴ | CAN_H (خط بالای DeviceNet) | |
| پایه ۵ | CAN_L (خط پایین DeviceNet) | |
| تغذیه M8 (نر ۴ پین) | پایه ۱ | تغذیه US (منبع تغذیه منطق کنترلی / حسگر، ۲۴ ولت DC) |
| پایه ۲ | تغذیه UP (منبع تغذیه بار / عملگر خروجی، ۲۴ ولت DC) | |
| پایه ۳ | GND S (زمین کنترل / حسگر) | |
| پایه ۴ | GND P (زمین بار) |
IP2301-B520 به مجموعه کلاسیک Fieldbus Box شرکت Beckhoff تعلق دارد. هنگام ارتقای شبکههای قدیمی یا تعویض نسخههای پیشین، توجه داشته باشید که وابستگیهای نسخه میانافزار هنگام جایگزینی مستقیم درایو قدیمی روی اسکنرهای قدیمی DeviceNet بسیار مهم هستند. پارامترهای پیکربندی روی ماژول ذخیره میشوند و میتوان آنها را از طریق پیامرسانی صریح DeviceNet پارامترگذاری کرد یا با استفاده از نرمافزار پیکربندی اختصاصی Beckhoff، یعنی KS2000، که از طریق یک مبدل RS232 متصل شده است، پیکربندی کرد.
هنگام عبوردهی زنجیرهای توان کمکی (US و UP) از میان چند Fieldbus Box بهوسیله کانکتور پاییندست زنجیرهای M8، مطمئن شوید جریان تجمعی سیستم از ظرفیت مطلق ۴ آمپر پایههای اتصال M8 بیشتر نشود. بارگذاری بیشازحد این پایهها موجب تنش حرارتی شدید درون محفظه پلیآمیدی شده و خطر تخریب دائمی آببندی و قطع ارتباط را به همراه دارد.
همیشه مطمئن شوید که یک مقاومت ترمینال استاندارد ۱۲۱ اهم بهصورت فیزیکی در نقاط انتهایی مستقیم خط اصلی DeviceNet قرار دارد. هنگام تکمیل مجموعههای IP67، بررسی کنید سوکتهای بدون استفاده M8 و M12 با درپوشهای ضدگردوغبار رسمی Beckhoff، با شماره قطعههای ZS3000-0010/0020، آببندی شده باشند تا از نفوذ رطوبت جلوگیری شود. برای محکمکردن اتصالات بدون ترکدادن رزوههای PA6، اتصالات M8 را با گشتاور ۰٫۴ نیوتنمتر و اتصالات M12 را با گشتاور ۰٫۶ نیوتنمتر، با استفاده از پیچگوشتی گشتاور صنعتی، سفت کنید.
پیش از آغاز هرگونه عملیات نصب سختافزار، سیمکشی یا پیکربندی پایهها، مطمئن شوید که همه منابع تغذیه اصلی، کمکی و گذرگاه شبکه کاملاً قطع شدهاند. سیگنالهای گذرای شدید گذرگاه یا اتصال کوتاه تصادفی منبع ۲۴ ولت DC هنگام اتصال داغ میتواند مدار فرستندهگیرنده DeviceNet را برای همیشه آسیب بزند.
Fieldbus Box را با استفاده از دو سوراخ نصب با قطر ۳٫۵ میلیمتر، روی پایهای صاف از ماشین نصب کنید. از پیچهای M3 با حداکثر گشتاور ۰٫۸ نیوتنمتر استفاده کنید.
کابل DeviceNet را به دوشاخه ۵ پین M12 متصل کنید و مطمئن شوید خط شیلد شبکه بهطور ایمن به زمین عملکردی متصل است.
کابل تغذیه ۴ پین M8 را برای پیکربندی خطوط جداگانه منطق کنترلی (US) و توان عملگر/بار (UP) متصل کنید.
حسگرها و اجزای عملگر دیجیتال را به کانالهای ترمینال M8 متصل کنید و بررسی کنید که بارهای مجزا از حد ۰٫۵ آمپر بیشتر نباشند.
منبع تغذیه ۲۴ ولت DC را روشن کنید، ابزار KS2000 یا نرمافزار اصلی DeviceNet master خود را اجرا کنید و نگاشت آدرسدهی نودها را پیکربندی کنید.
Global Express Shipping
Returns & Warranty
تولیدکننده: BECKHOFF
شماره محصول: IP2301-B520
کشور سازنده:آلمان
نوع محصول: ماژولهای I/O فیلدباس
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 2000g
ابعاد: ۳۰ میلیمتر × ۱۷۵ میلیمتر × ۲۶.۵ میلیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
