تولیدکننده: BECKHOFF
شماره محصول: KL2535
کشور سازنده:آلمان
نوع محصول: ترمینال‌های باس
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 500g
ابعاد: 12.5 سانتی‌متر x 8.0 سانتی‌متر x 2.4 سانتی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

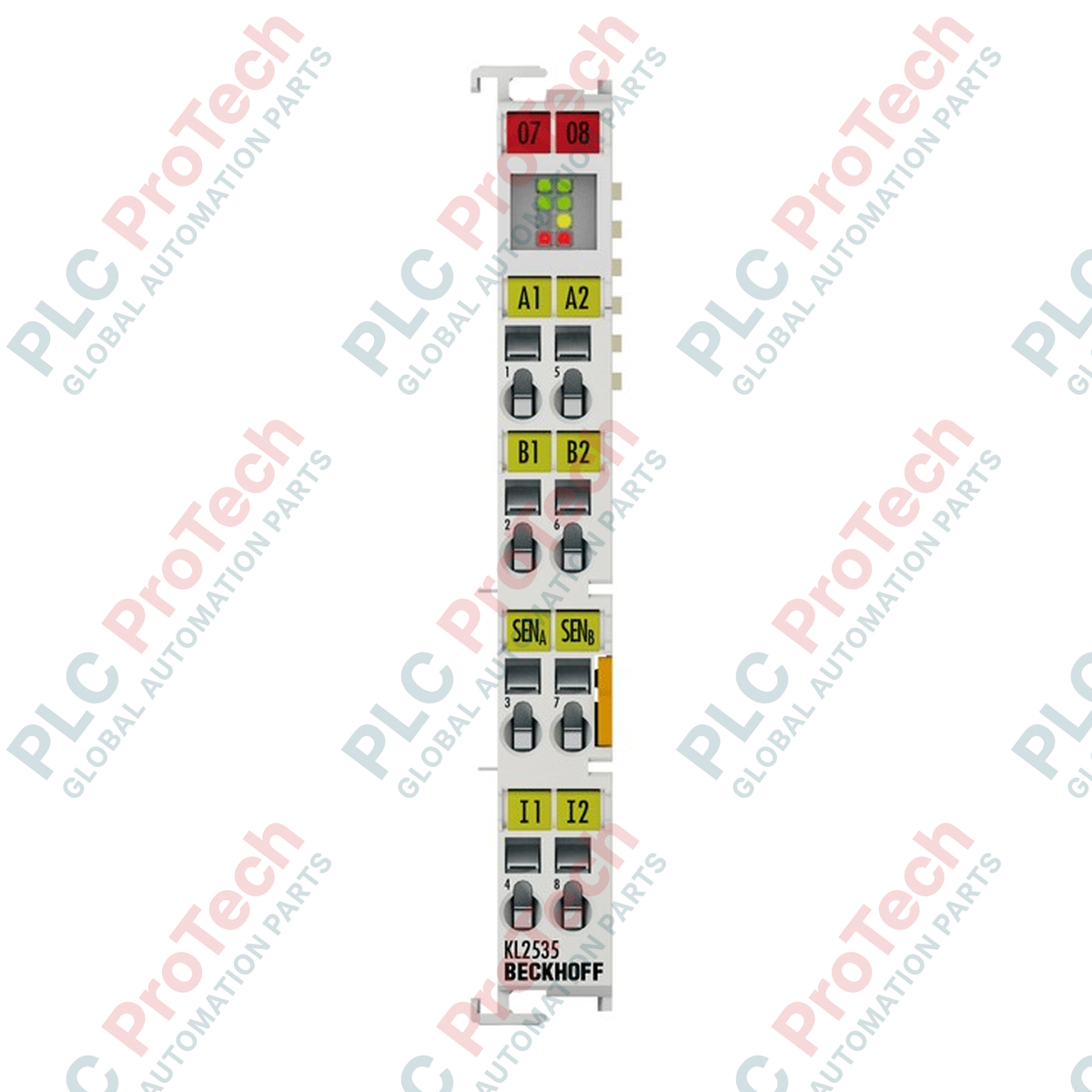

Beckhoff KL2535 با هدایت دقیق توزیع توان به بارهای القایی، یک ترمینال خروجی مدولاسیون پهنای پالس (PWM) دوکاناله و پربازده است که در معماری مستحکم K-bus یکپارچه شده است. این ترمینال خروجی صنعتی به‌طور ویژه برای کاربردهای کنترلی نیازمند توان خروجی با جریان تنظیم‌شده، مانند شیرهای تناسبی، سلونوئیدها و سیم‌پیچ‌های مغناطیسی طراحی شده است. این ماژول با بهره‌گیری از فناوری کلیدزنی با فرکانس بالا، امکان تنظیم پیوسته ضریب وظیفه از 0٪ تا 100٪ را فراهم میکند و هر دو کانال بهصورت استاندارد در برابر اتصال کوتاه و اضافهبار حرارتی محافظت می‌شوند. این ماژول که برای نصب روی ریل DIN طراحی شده، در عین حفظ ابعاد جمع‌وجور، سیگنال‌های کنترلی ایزوله‌شده گالوانیکی و با وضوح بالا را مستقیماً از تصویر فرایند استاندارد PLC ارائه می‌دهد.
| پارامتر | مقدار مشخصه |
|---|---|
| تولیدکننده | Beckhoff Automation |
| مدل / شماره کالا | KL2535 |
| تعداد خروجی‌ها | 2 |
| ولتاژ نامی | 24 V DC (-15% / +20%) |
| سازگاری با بار | بارهای القایی (> 1 mH)، شیرهای برقی، سیم‌پیچ‌ها |
| حداکثر جریان خروجی | 2 x 1 A (مقاوم در برابر اتصال کوتاه و اضافهبار حرارتی) |
| فرکانس PWM | 36 kHz |
| ضریب وظیفه | 0٪ تا 100٪ (با کنترل جریان) |
| وضوح | حداکثر 12بیتی |
| ایزولاسیون الکتریکی | 500 V (K-bus / پتانسیل میدان) |
| مصرف جریان (K-bus) | معمولاً 60 mA |
| مصرف جریان (کنتاکتهای تغذیه) | فقط جریان بار |
| عرض تصویر فرایند | 48 ورودی/خروجی (2 داده 16بیتی، 2 کنترل/وضعیت 8بیتی) |
| پیکربندی | بدون نیاز به آدرس؛ پیکربندی از طریق کوپلر باس یا کنترلر |
| محدوده دمای کارکرد | 0 تا +55 درجه سانتی‌گراد |
| محدوده دمای نگهداری | -25 تا +85 درجه سانتی‌گراد |
| حد رطوبت نسبی | 95٪، بدون میعان |
| درجه حفاظت | IP20 |
| وزن خالص | 55 g |
| وزن ارسال (محاسبه‌شده) | 0.25 kg |
| ابعاد بسته‌بندی (محاسبه‌شده) | 12.5 cm x 8.0 cm x 2.4 cm |
| نقطهٔ اتصال ترمینال | تخصیص مدار / عملکرد |
|---|---|
| نقطهٔ 1 | خروجی 1+ (خروجی جریان PWM 1) |
| نقطهٔ 5 | خروجی 1- (برگشت جریان PWM 1) |
| نقطهٔ 2 | خروجی 2+ (خروجی جریان PWM 2) |
| نقطهٔ 6 | خروجی 2- (برگشت جریان PWM 2) |
| نقطهٔ 3 | کنتاکت منبع تغذیه میدانی +24 V DC |
| نقطهٔ 7 | کنتاکت منبع تغذیه میدانی 0 V DC |
| نقاط 4 و 8 | اتصال شیلد / ارت حفاظتی (PE) |
KL2535 در سامانه‌های استاندارد K-bus شرکت Beckhoff کار میکند. در معماری‌های مبتنی بر پروتکل‌های EtherCAT، ترمینال EtherCAT مدل EL2535 گزینهٔ طبیعی برای انتقال عملکردی است؛ این مدل از نظر ابعاد و خروجیهای الکتریکی کلی مشابه است، اما با رابط E-bus پروتکل EtherCAT سازگار شده است. هنگام ارتقای ترمینال‌های استاندارد قدیمی‌تر، بررسی کنید که کوپلر باس فعال شما (مانند BK3120، BK9000 یا BC9000) دارای میان‌افزار سازگاری باشد که بتواند ثبات‌های کنترل و وضعیت 48 بیتی اختصاص‌یافته به KL2535 را پردازش کند.
هنگام راه‌اندازی پیوستهٔ هر دو کانال با حداکثر جریان 1 A، یکپارچه‌سازی حرارتی عامل مهمی است. در دمای محیط بالا و نزدیک به حد 55 degC، نصب عمودی مناسب و رعایت فاصلهٔ جانبی استاندارد 10 mm از قطعات داغ به‌شدت توصیه میشود. توجه داشته باشید که چون کلاک PWM با فرکانس 36 kHz کار میکند، ریپل‌های جریان با فرکانس بالا می‌توانند در صورت کمتر بودن اندوکتانس بار از 1 mH، گرمایش القایی جزئی درون سلونوئیدها ایجاد کنند؛ پیش از چرخه‌زنی پیوسته، پارامترهای بار را بررسی کنید.
برای به حداقل رساندن انتشارهای الکترومغناطیسی با فرکانس بالا که سیگنال حامل 36 kHz ایجاد میکند، همیشه برای تمام اتصالات بار از کابل‌های زوج‌تابیدهٔ شیلددار استفاده کنید. شیلد کابل را مستقیماً به نقاط ترمینال PE مشخص‌شده (4 و 8) روی محفظهٔ KL2535 یا ریل اتصال زمین سامانه وصل کنید. برای جلوگیری از نویز تداخل متقابل، سیم‌های خروجی را موازی با کابل‌های حسگر آنالوگ عبور ندهید.
پیش از نصب، جداکردن یا سیم‌کشی ماژول، تمام سامانه‌های کنترل الکتریکی و برق میدانی را ایزوله و قفل‌گذاری کنید. کار با ترمینال‌هایی که ولتاژ میدانی فعال دارند می‌تواند موجب افت عملکرد باس کنترلر، آسیب به کانال‌های خروجی یا فعال‌شدن ناخواسته و خطرناک عملگرهای مکانیکی متصل شود.
