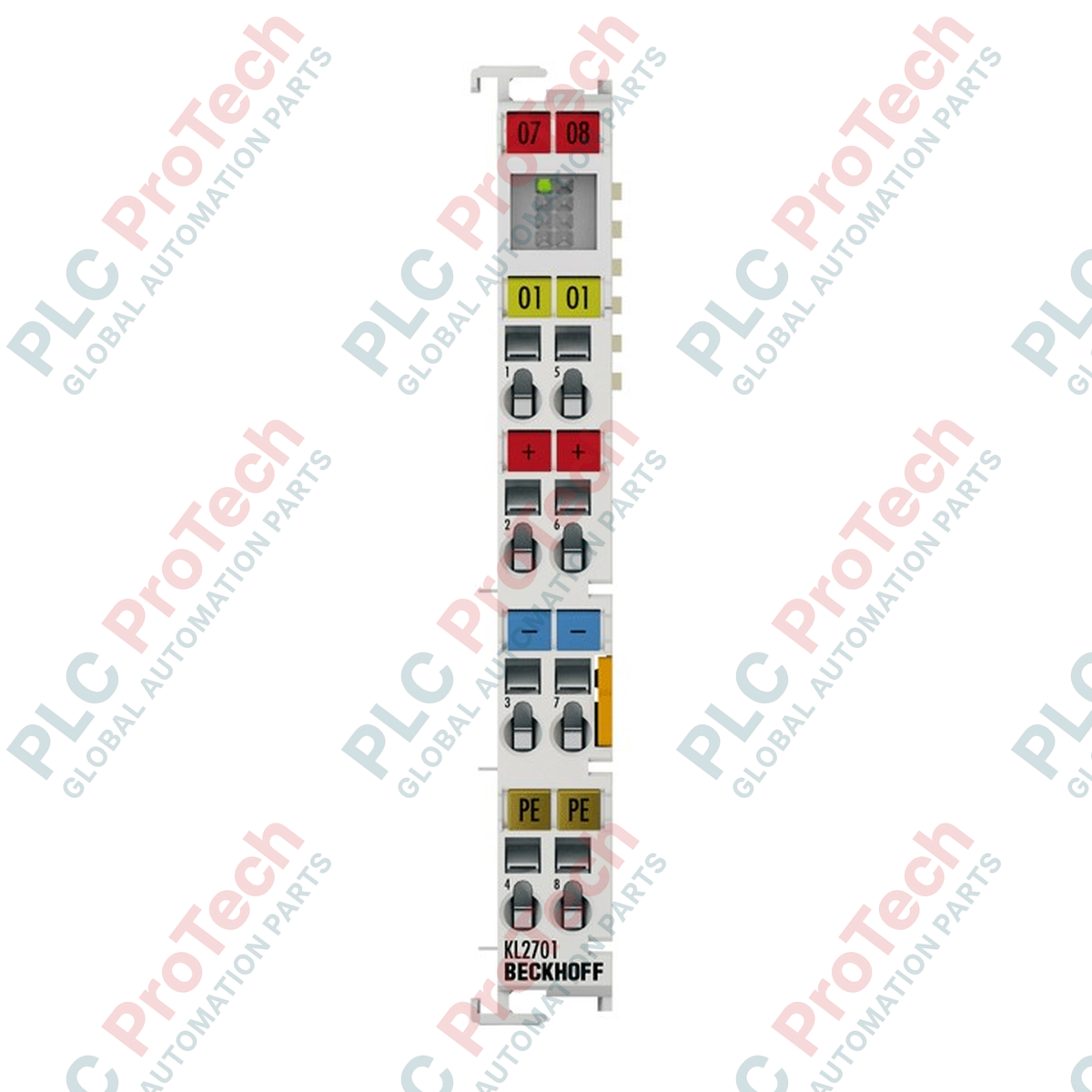

ترمینال باس بکهف KL2701

توضیحات

BECKHOFF KL2701 یک ترمینال سوئیچ حالت جامد تک‌کاناله است که برای سوئیچینگ ولتاژهای AC و DC تا ۲۳۰ ولت طراحی شده است. KL2701 به‌عنوان بخشی از سیستم ماژولار ترمینال باس بکهف، مانند یک رله نیمه‌رسانا با پیکربندی تک‌کنتاکت نرمال‌ باز عمل می‌کند. این محصول در سیستم‌های ارتباطی K-bus یکپارچه می‌شود و گزینه‌ای برای سوئیچینگ الکترونیکی در محیط‌های اتوماسیون صنعتی با چرخه کاری بالا فراهم می‌کند.

این ترمینال که برای تحمل جریان بار پیوسته تا ۳ آمپر طراحی شده است، به حفاظت یکپارچه در برابر ولتاژهای اضافه مجهز است تا از مدار در برابر گذراهای الکتریکی محافظت کند. از آنجا که به‌جای کنتاکت‌های رله مکانیکی از فناوری سوئیچینگ حالت جامد استفاده می‌کند، KL2701 سوئیچینگ بدون استهلاک، بدون پرش و بی‌صدا را با زمان قطع معمول ۲ تا ۴ میلی‌ثانیه ارائه می‌دهد و برای عملیات سوئیچینگ با فرکانس بالا و سیستم‌هایی که به طول عمر مکانیکی بیشتر نیاز دارند مناسب است.

ویژگی‌ها

• سوئیچ الکترونیکی تک‌کاناله با پیکربندی کنتاکت نرمال‌ باز.
• محدوده گسترده سوئیچینگ خروجی، با پشتیبانی از ۰ تا ۲۳۰ ولت AC یا DC.
• پشتیبانی از اتصال انعطاف‌پذیر، شامل فناوری اتصال دو سیمه، سه سیمه یا چهار سیمه.
• ظرفیت بالای عبور جریان، با حد بار پیوسته ۳ آمپر.
• حفاظت در برابر گذراها با حفاظت یکپارچه در برابر ولتاژهای اضافه، از ۴۰۰ ولت AC آغاز می‌شود.
• قابلیت تحمل جریان‌های هجومی گذرا تا ۵ آمپر به‌مدت ۲۰ ثانیه و ۵۰ آمپر به‌مدت ۱۰۰ میلی‌ثانیه.
• مصرف جریان پایین K-bus، معمولاً ۶۵ میلی‌آمپر.
• سوئیچینگ الکترونیکی، بدون استهلاک، برای کاربردهای بی‌صدا و با فرکانس بالا.

کاربردها

• کنترل عناصر بار AC و DC، از جمله شیرهای برقی، عملگرها، کنتاکتورها و موتورهای کوچک.
• کاربردهای سوئیچینگ با چرخه کاری بالا، که در آن فرسودگی کنتاکت‌های مکانیکی طول عمر سیستم را محدود می‌کند.
• محیط‌های حساس به نویز که به سوئیچینگ الکتریکی بی‌صدا نیاز دارند.
• یکپارچه‌سازی با کنترلرهای K-bus و سیستم‌های ورودی/خروجی غیرمتمرکز.

مشخصات فنی

داده‌های الکتریکی و سوئیچینگ

ارتباطات و محیط

راهنمای نصب

1. پیش از نصب یا سرویس ترمینال، اطمینان حاصل کنید که همه منابع تغذیه میدان و سیستم‌های K-bus کاملاً بی‌برق شده‌اند.
2. ترمینال KL2701 را روی ریل DIN استاندارد 35 mm (EN 60715) محکم جا بزنید تا قفل کاملاً درگیر شود و تماس مطمئن با ترمینال‌های مجاور برقرار گردد.
3. با قرار دادن ترمینال در کنار سایر ترمینال‌های باس، از اتصال صحیح کنتاکت K-bus اطمینان حاصل کنید.
4. سیم‌های میدان را مطابق آرایش مشخص‌شده 2 سیمه، 3 سیمه یا 4 سیمه وصل کنید. اطمینان حاصل کنید طول لخت‌کردن عایق هادی‌ها با استانداردهای ترمینال‌بلوک مطابقت داشته باشد.
5. برای محافظت از کلید نیمه‌رسانا در برابر اتصال کوتاه یا شرایط اضافه‌بار شدید، یک فیوز خارجی سریع‌عمل با جریان نامی حداکثر 10 A در مدار بار نصب کنید.
6. برق سیستم را وصل کنید و وضعیت عملیاتی را از طریق تصویر فرایند پردازنده کنترل بررسی کنید.

توصیه‌های تعویض

1. پیش از شروع تعویض، سیستم K-bus اصلی را خاموش کنید و همه منابع تغذیه بار را ایزوله کنید.
2. مسیرهای سیم‌کشی همه هادی‌های متصل به میدان را با دقت ثبت یا برچسب‌گذاری کنید تا تطابق صحیح پایه‌ها روی ترمینال جایگزین تضمین شود.
3. با فشار دادن اهرم‌های گیره کششی یکپارچه، هر سیم را آزاد کنید و سیم‌ها را بیرون بکشید.
4. زبانه آزادسازی ترمینال را بکشید تا KL2701 از ریل DIN جدا شود، سپس آن را مستقیم از مجموعه ماژول بیرون بکشید.
5. KL2701 جدید را نصب کنید، سیم‌کشی را مطابق مسیرهای برچسب‌گذاری‌شده دوباره وصل کنید و مجموعه را دوباره برق‌دار کنید. پیکربندی آدرس نرم‌افزاری لازم نیست.
