بکهوف KL9540-0010 ماژول فیلتر اضافه‌ولتاژ ترمینال سیستم

مروری بر محصول

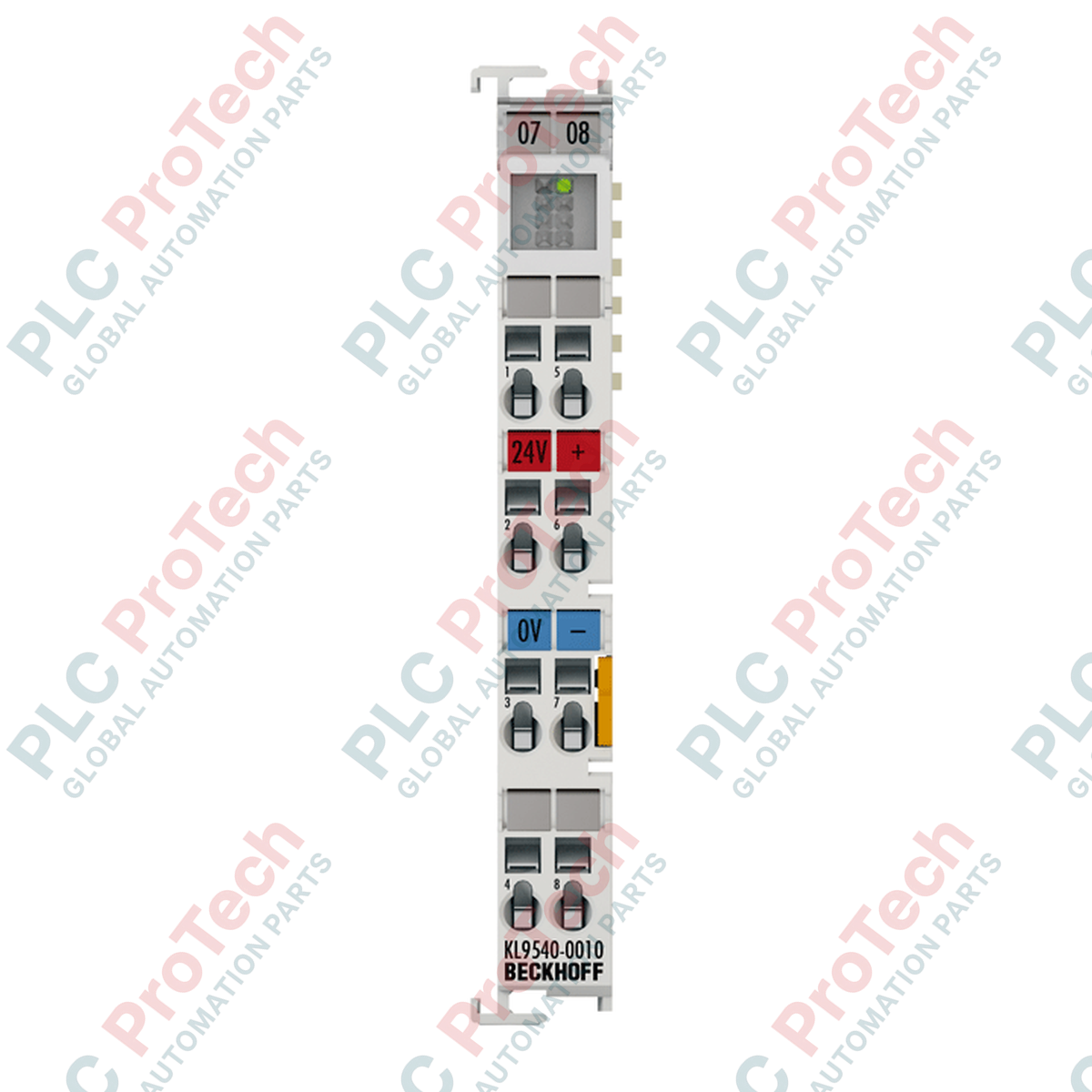

 KL9540-0010 (KL9540010) یک ترمینال سیستمی تخصصی است که برای محافظت در برابر اضافه‌ولتاژِ تغذیه میدانی ترمینال‌های آنالوگ در سیستم ترمینال باس بکهوف طراحی شده است. در محیط‌های صنعتی با دقت بالا—مانند کارخانه‌های فرآوری مواد شیمیایی، تأسیسات تصفیه آب و شبکه‌های توزیع برق—سیگنال‌های آنالوگ به‌شدت در معرض تداخل الکتریکی و جهش‌های ولتاژ قرار دارند. این ماژول به‌عنوان یک خط دفاعی حیاتی عمل می‌کند و با فیلتر کردن تغذیه میدانی 24 VDC، رسیدن برق پایدار و عاری از نویز به اجزای حساس پایین‌دست را تضمین می‌کند. با جداسازی تغذیه میدانی از اضافه‌ولتاژهای گذرا،  KL9540-0010 یکپارچگی سیگنال را به‌طور چشمگیری افزایش می‌دهد و از زیرساخت گران‌قیمت ورودی/خروجی آنالوگ در برابر خرابی فاجعه‌بار سخت‌افزار و تخریب داده‌ها محافظت می‌کند.

پیکربندی فنی

KL9540-0010 در مجموعه بلوک ترمینال K-Bus به‌عنوان پلی حفاظتی عمل می‌کند. این ماژول به فیلتر یکپارچه اضافه‌ولتاژ مجهز است که به‌طور ویژه برای تغذیه میدانی بهینه شده و از جریان نامی حداکثر 5 A پشتیبانی می‌کند. سخت‌افزار در محفظه‌ای فشرده از جنس پلی‌کربنات با عرض 12 mm قرار گرفته و با استفاده از اتصال دوشیاره و کلیدی، امکان نصب آسان در کنار یکدیگر روی ریل استاندارد DIN 35 mm را فراهم می‌کند. برای سیم‌کشی، این واحد از مکانیزم فنری قفسه‌ای با قابلیت اطمینان بالا استفاده می‌کند که با هادی‌های یکپارچه، افشان و دارای وایرشو در محدوده AWG 28 تا AWG 14 سازگار است. این پیکربندی امکان تعمیر و نگهداری سریع با ابزار را فراهم می‌کند و در عین حال، اتصالات الکتریکی مقاوم در برابر لرزش را در ماشین‌آلات صنعتی با حرکت زیاد تضمین می‌کند.

مشخصات فنی

پرسش‌های متداول فنی

آیا KL9540-0010 توان منطقی K-Bus را فیلتر می‌کند یا تغذیه میدانی را؟

این ماژول به‌طور خاص تغذیه میدانی (24 VDC) مورد استفاده ترمینال‌های آنالوگ را فیلتر می‌کند. این ماژول برای سرکوب اضافه‌ولتاژهای ناشی از سمت میدان طراحی شده است تا از تأثیر آن‌ها بر دقت تبدیل‌های آنالوگ به دیجیتال یا آسیب‌دیدن ماژول‌های پایین‌دست جلوگیری کند.

آیا برای نصب این ترمینال جهت خاصی لازم است؟

خیر، وضعیت نصب متغیر است. با این حال، ترمینال باید به‌طور ایمن روی ریل DIN 35 mm مطابق با EN 60715 قفل شود و برای حفظ پایداری مکانیکی، اتصال دوشیاره و کلیدی یکپارچه آن به‌درستی درگیر شود.

برای اتصالات فیلتر اضافه‌ولتاژ چه نوع سیم‌کشی توصیه می‌شود؟

این ترمینال از هادی‌های یکپارچه (e)، انعطاف‌پذیر (f) و افشان (st) پشتیبانی می‌کند. برای عملکرد بهینه در محیط‌های دارای لرزش زیاد، استفاده از وایرشو (f) با سطح مقطع اتصال 0.14 تا 1.5 mm مربع توصیه می‌شود تا اتصال گازبندی‌شده و قابل‌اعتمادی ایجاد شود.

راهنمای مهندسی و نصب

• راهبرد جانمایی: برای دستیابی به حداکثر کارایی، KL9540-0010 را بلافاصله پیش از گروه ترمینال‌های آنالوگی که قرار است از آن‌ها محافظت کند نصب کنید. به این ترتیب، هرگونه نویز الکتریکی یا اضافه‌ولتاژ دریافت‌شده توسط خطوط تغذیه میدانی، پیش از رسیدن به مراحل حساس پردازش آنالوگ فیلتر می‌شود.

• دقت در سیم‌کشی: برای همه هادی‌ها طول لخت‌کردن 8 تا 9 mm را رعایت کنید. هنگام استفاده از پیچ‌گوشتی برای فعال‌سازی مکانیزم فنری، اطمینان حاصل کنید که ابزار اندازه مناسبی دارد تا از آسیب‌دیدن محفظه پلی‌کربناتی یا مکانیزم فنری داخلی جلوگیری شود. اطمینان حاصل کنید که جریان کنتاکت قدرت هنگام کارکرد اوج سیستم از حداکثر ظرفیت بار 10 A تجاوز نکند.

• اتصال زمین و انطباق EMC: برای برآورده‌کردن استانداردهای مصونیت EN 61000-6-2، اطمینان حاصل کنید که ریل DIN به‌درستی به زمین عملکردی (FE) تابلو کنترل متصل شده است. KL9540-0010 برای تخلیه مؤثر انرژی اضافه‌ولتاژ به مسیر کم‌امپدانس به زمین متکی است.
