Bently Nevada

کابل‌های اتصال داخلی Bently Nevada 16925-17

SKU 16925-17

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Bently Nevada
شماره محصول: 16925-17
Origin ایالات متحده آمریکا
نوع محصول: کابل‌های اتصال داخلی
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 0.06 kg
ابعاد: ۱۱۲ سانتی‌متر × ۱٫۵ سانتی‌متر × ۱٫۲ سانتی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

تعداد

Call sales Contact

Product Description

توضیحات

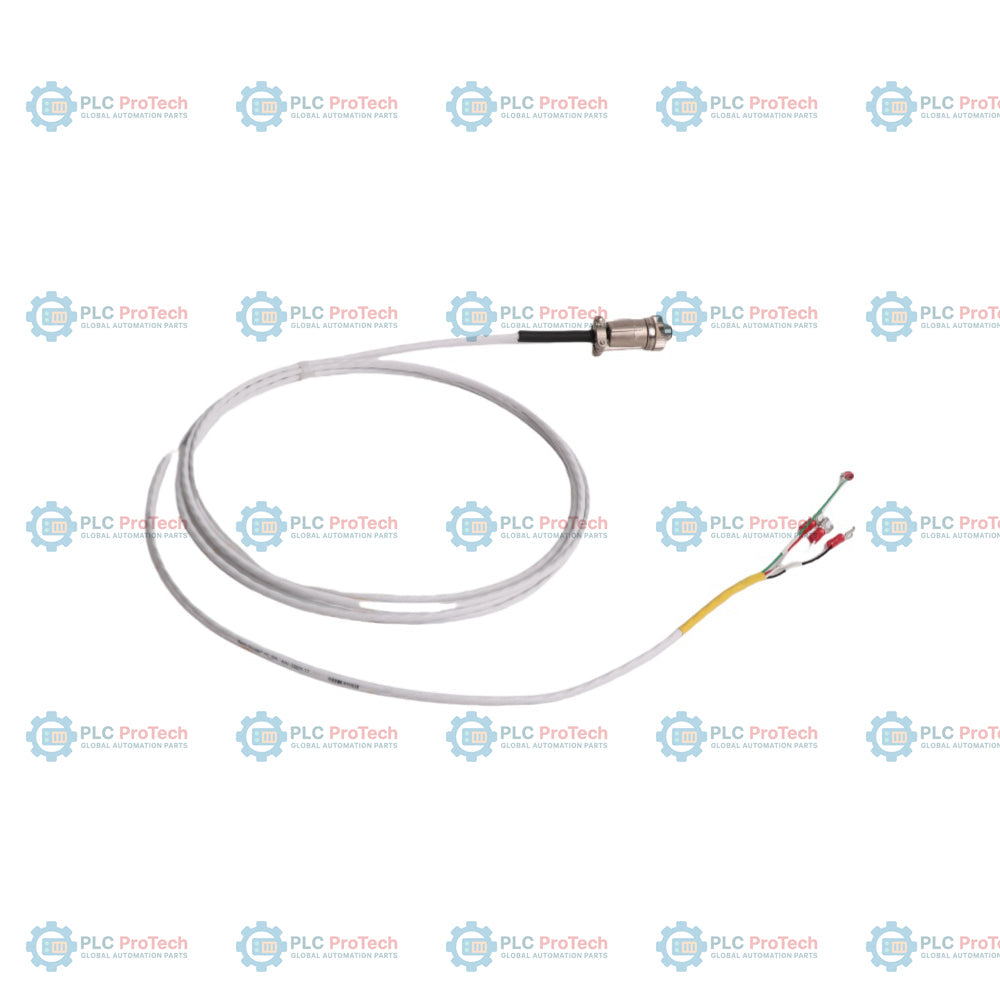

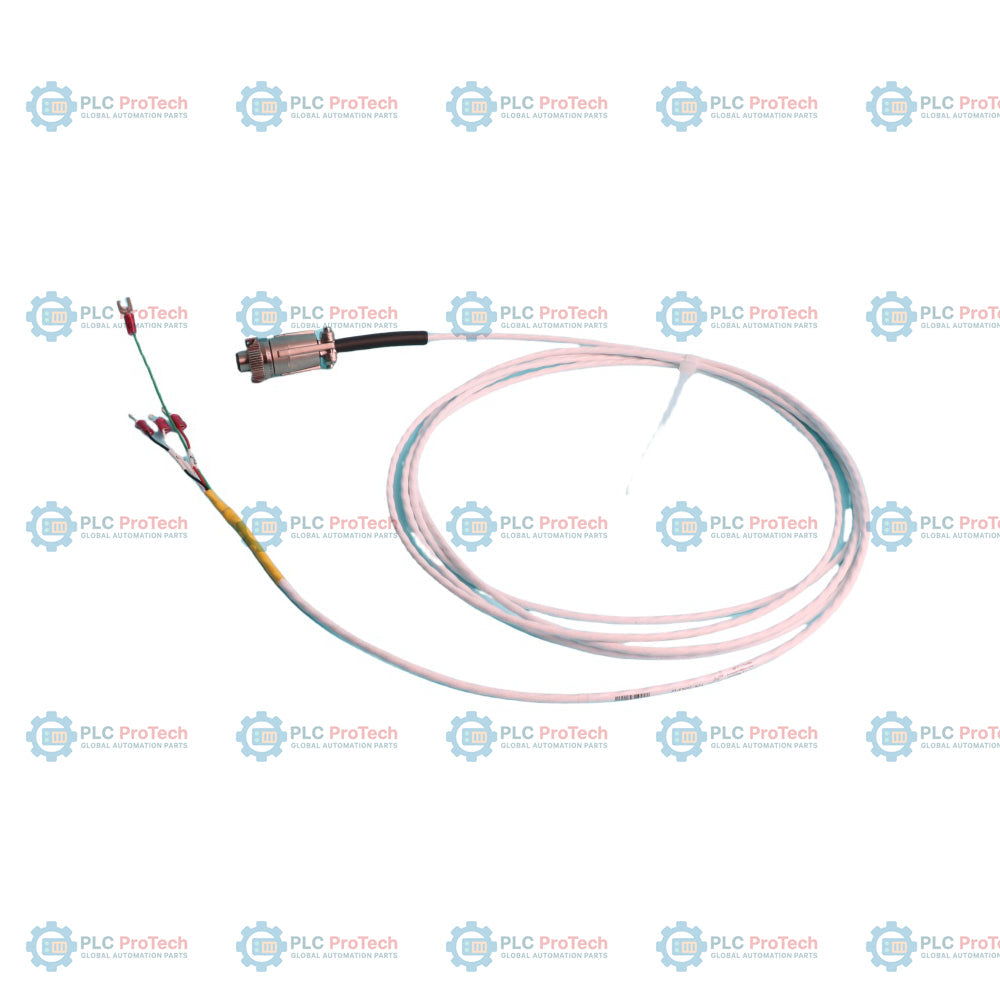

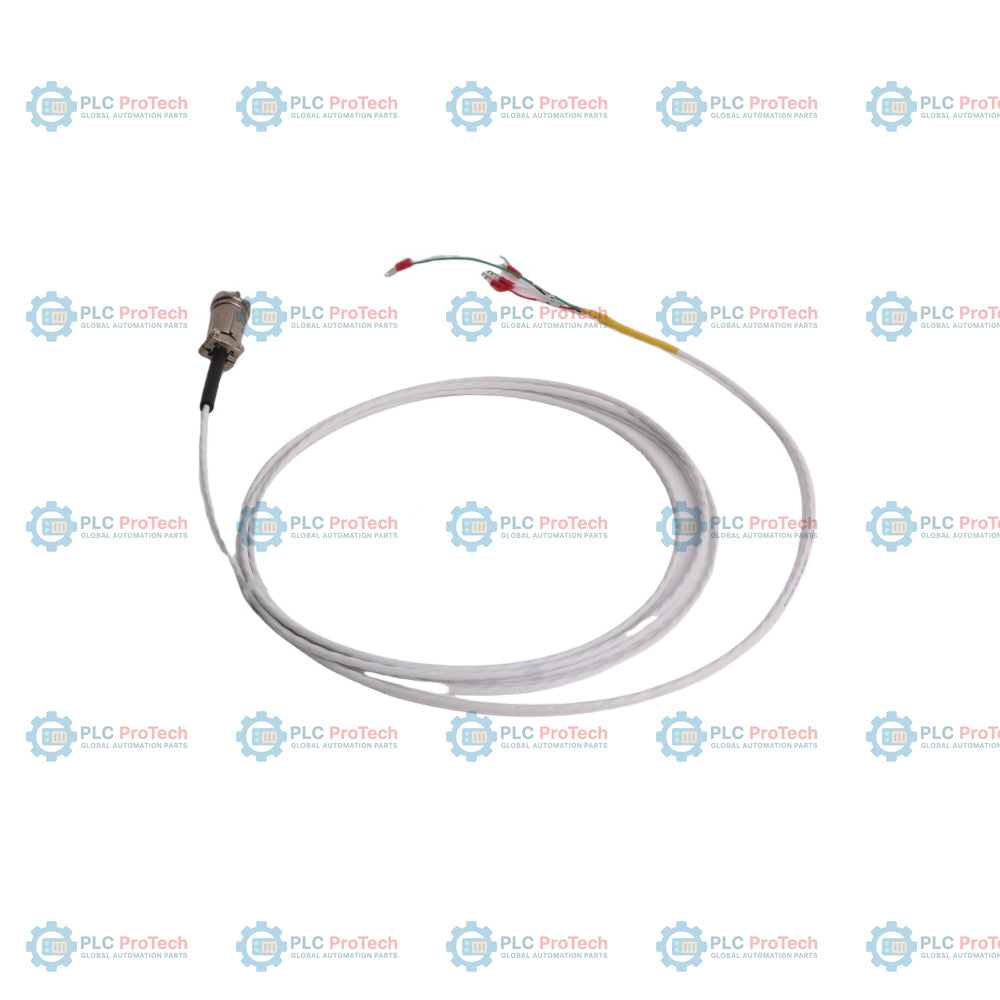

16925-17 یک کابل اتصال داخلی ۳ هادی شیلددار، ۲۲ AWG (۰.۵ میلی‌متر مربع) است که برای سامانه‌های شتاب‌سنج سری 330400 و 330425 طراحی شده است. این پیکربندی کابل ۵.۰ متری را مشخص می‌کند که در سمت مبدل دارای دوشاخه ۳ سوکته و در سمت مقابل دارای سرسیم برای اتصال به ابزار دقیق است. این کابل برای انتقال سیگنال‌های ارتعاش پوسته از شتاب‌سنج به تجهیزات پایش استفاده می‌شود. این کابل مسیر سیگنال قابل‌اعتمادی را برای کاربردهای پایش ماشین‌آلات حیاتی، از جمله پایش درگیری چرخ‌دنده‌ها و حفاظت کلی از ماشین، فراهم می‌کند. این مجموعه برای محیط‌های نصب استاندارد ساخته شده و معمولاً از داخل لوله‌های محافظ یا محفظه‌ها عبور داده می‌شود.

ویژگی‌ها

کانکتور دوشاخه ۳ سوکته برای رابط شتاب‌سنج‌های 330400 و 330425
ساختار ۳ هادی شیلددار، ۲۲ AWG (۰.۵ میلی‌متر مربع)
کابل ۵.۰ متری (۱۶.۴ فوتی) (گزینه ۱۷)
اتصال با سرسیم برای اتصال آسان به پنل ابزار دقیق
طراحی‌شده برای اندازه‌گیری شتاب پوسته ماشین‌آلات حیاتی

کاربردها

پایش ارتعاش ماشین‌آلات حیاتی
پایش درگیری چرخ‌دنده‌ها
اندازه‌گیری شتاب پوسته
محافظت از ماشین‌آلات دوار

اطلاعات سفارش

شماره قطعه قابل سفارش	16925-17	کابل اتصال داخلی 330400 / 330425
گزینه طول کابل	17	۵.۰ متر (۱۶.۴ فوت)

مشخصات فنی

سازنده	Bently Nevada
شماره قطعه	16925-17
نوع کابل	۳ هادی شیلددار، ۲۲ AWG (۰.۵ میلی‌متر مربع)
کانکتور (سمت مبدل)	دوشاخه ۳ سوکته
کانکتور (سمت میدان)	سرسیم‌ها
طول	۵.۰ متر (۱۶.۴ فوت)
اندازه هادی	۲۲ AWG (۰.۵ میلی‌متر مربع)

راهنمای نصب

در نصب استاندارد، برای جلوگیری از آسیب مکانیکی یا قرارگیری در معرض عوامل محیطی، کابل باید از داخل لوله‌های محافظ یا محفظه‌ها عبور داده شود. مطمئن شوید دوشاخه ۳ سوکته به‌درستی روی شتاب‌سنج قرار گرفته است. سرسیم‌ها باید مطابق نمودار سیم‌کشی سیستم، به‌طور ایمن در جعبه اتصال ابزار دقیق یا ترمینال‌بلوک متصل شوند.

انطباق و گواهی‌ها

دستورالعمل RoHS ‏2011/65/EU
دستورالعمل EMC ‏2014/30/EU

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

کد گزینهٔ ۱۷ در 16925-17 نشان‌دهندهٔ چیست؟

کد گزینهٔ ۱۷ نشان‌دهندهٔ طول استاندارد کابل، یعنی ۵٫۰ متر (۱۶٫۴ فوت)، است.

آیا این کابل با شتاب‌سنج‌های 330400 سازگار است؟

بله، کابل سری 16925 برای استفاده با شتاب‌سنج‌های سری 330400 و 330425 طراحی شده است.

انواع ترمینال این کابل چیست؟

این کابل در سمت مبدل به یک رابط دوشاخه‌ای ۳ سوکته و در سمت تجهیزات اندازه‌گیری به سرسیم‌های حلقه‌ای برای سیم‌کشی مجهز است.
